Тема для обсуждения водоблоков для CPU.
Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на обзоры наиболее актуальных водоблоков
2020. Эволюция водоблоков EKWB: Magnitude/Velocity/Supremacy EVO
Обзор и тестирование Swiftech Apogee XT rev2
Обзор и тестирование Aqua Computer cuplex kryos HF
Обзор и тестирование EK Supreme HF Full-Nickel
Обзор и тестирование Koolance CPU-370
Обзор и тестирование XSPC Raystorm
Обзор и тестирование Danger Den M6
Обзор и тестирование Swiftech Apogee HD
Обзор и тестирование DT 5Noz
EK-Supremacy CPU Waterblock mini-review
Bitspower Summit EF CPU Waterblock mini-review

Сводные результаты водоблоков
#77
Видеогайд по установке EK Supreme HF - пожалуй, самого популярного водоблока.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

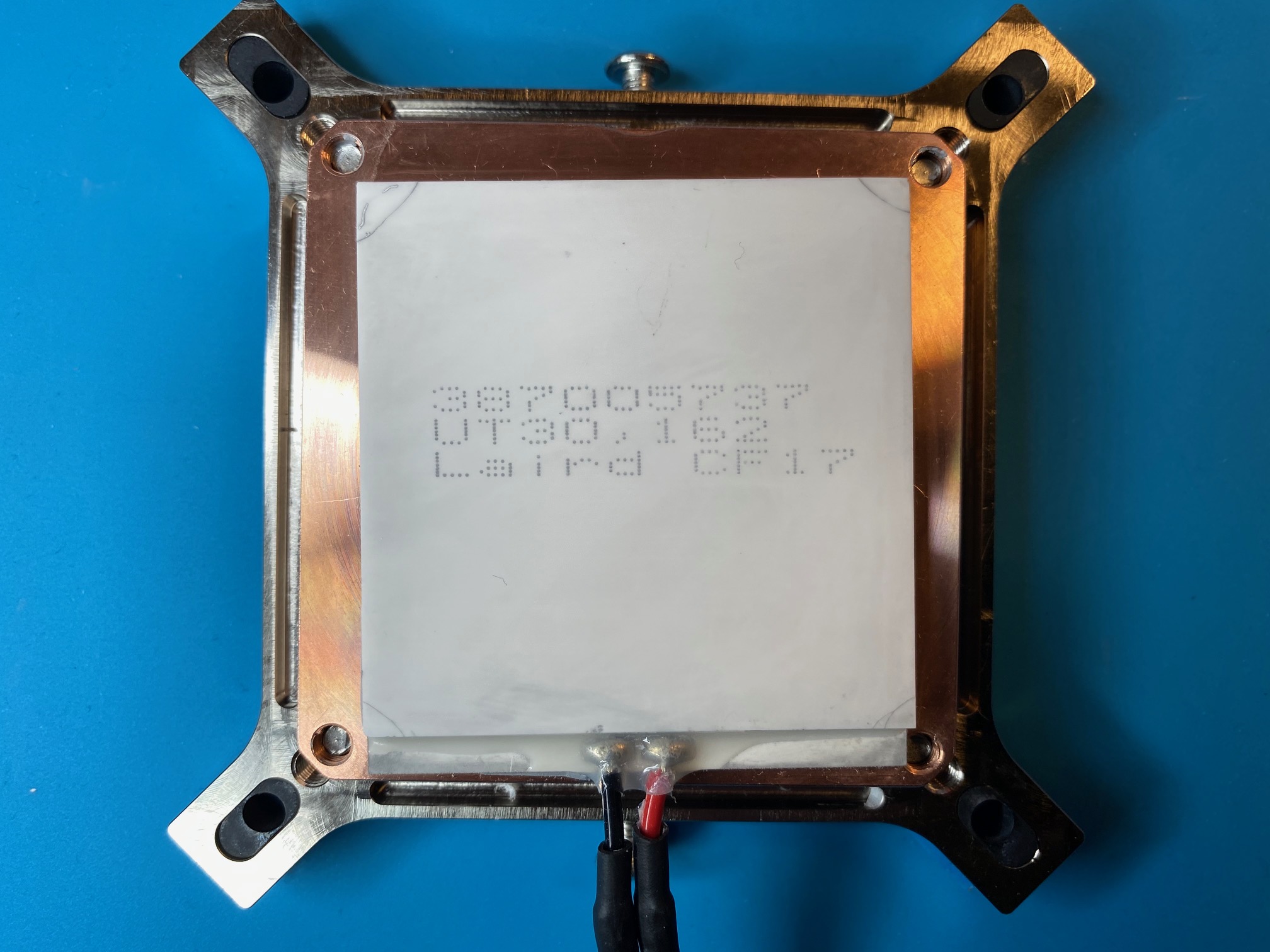

Urez, я апдейт закинул - фото Пельтье с маркировкой.

Добавлено спустя 9 минут 6 секунд:
Не могу в иенет этот модуль найти :(
Это должна быть UltraTEC серия (UT), но на сайте Laird нет такого.

Ага видел, и я копался, похоже заказная партия в UT серии (387005737), близкие по параметрам на диджикее ~95$ за единицу при покупке от 10 штук. Вообще очень даже неплохо за 300€ ватер с себестоимостью комплектующих...

А откуда ты параметры знаешь? :) Я и искал, чтоб параметры узнать.

losinka просто размер и 200 Вт, я и написал "близкие", поостерегся назвать "аналогичными".

Urez, он может быть и не 200, а больше (скорее всего). К нему питание от управляющего блока идёт, а сколько именно - мы не знаем.

losinka , да, тут комментировать сложно, если только щупами мультиметра потыкать в режиме "unregulated" у intel'овского ПО))

Действительно, лучший способ узнать - спросить производителя. Написал им письмо с просьбой раскрыть ТТХ модуля. Ждём ответа.

losinka а какой точный размер у элемента пельте в водоблоке?

52x56 mm. Но мне кажется, что надо искать 165 ватта при 12 вольт (так в видео der8bauer'а). И вообще, я бы поставил что-нибудь помощнее. Типа, этого. Но как такой ток пойдёт чере 1х восьмипиновый pci-e разъём, в котором 3 линии по 12 вольт идут на awg16 - надо паяльника красного цвета звать. Я не думаю, что управляющий блок поднимает напряжение. Учитывая мощность и силу тока, там совсем другие силовые детали должны были бы быть.

losinka
На 12 В линии 1.5 квадрата хватает же на 15 Ампер, а тут около 14 (если модуль 165 Вт конечно).

И три линии по 16 awg, т.е. по 1 кв мм на каждый провод, они же суммируются.

А вот обоснуй свою крайне странную мысль. А я с удовольствием послушаю и посмеюсь над этим детским лепетом

Может быть такое, что в управление модуля идёт 1х pci-e со 150ватт (может, 200), где 3 раза по +12в, а на сам модуль подаётся до 24в? Типа, как две батарейки последовательно? :)

Нет. Нужно 24 вольта - ставится дисюшник (DC-DC) преобразователь.

arduum, тут проблема не в этом. Я выкурил весь Laird - у них, да и не только, нет ни одного модуля, который на 12 вольтах даёт 165 ватт. Т.е., либо такие модули есть только у Интел/ЕК, что маловеротно, либо подаётся каким-то образом больше 12 вольт.

CrownA, тогда в этй электронной коробочке должен стоять преобразователь с какими-то деталями на радиаторах итд (силовые), но их там нет. Есть идеи какие?

Добавлено спустя 14 минут 6 секунд:

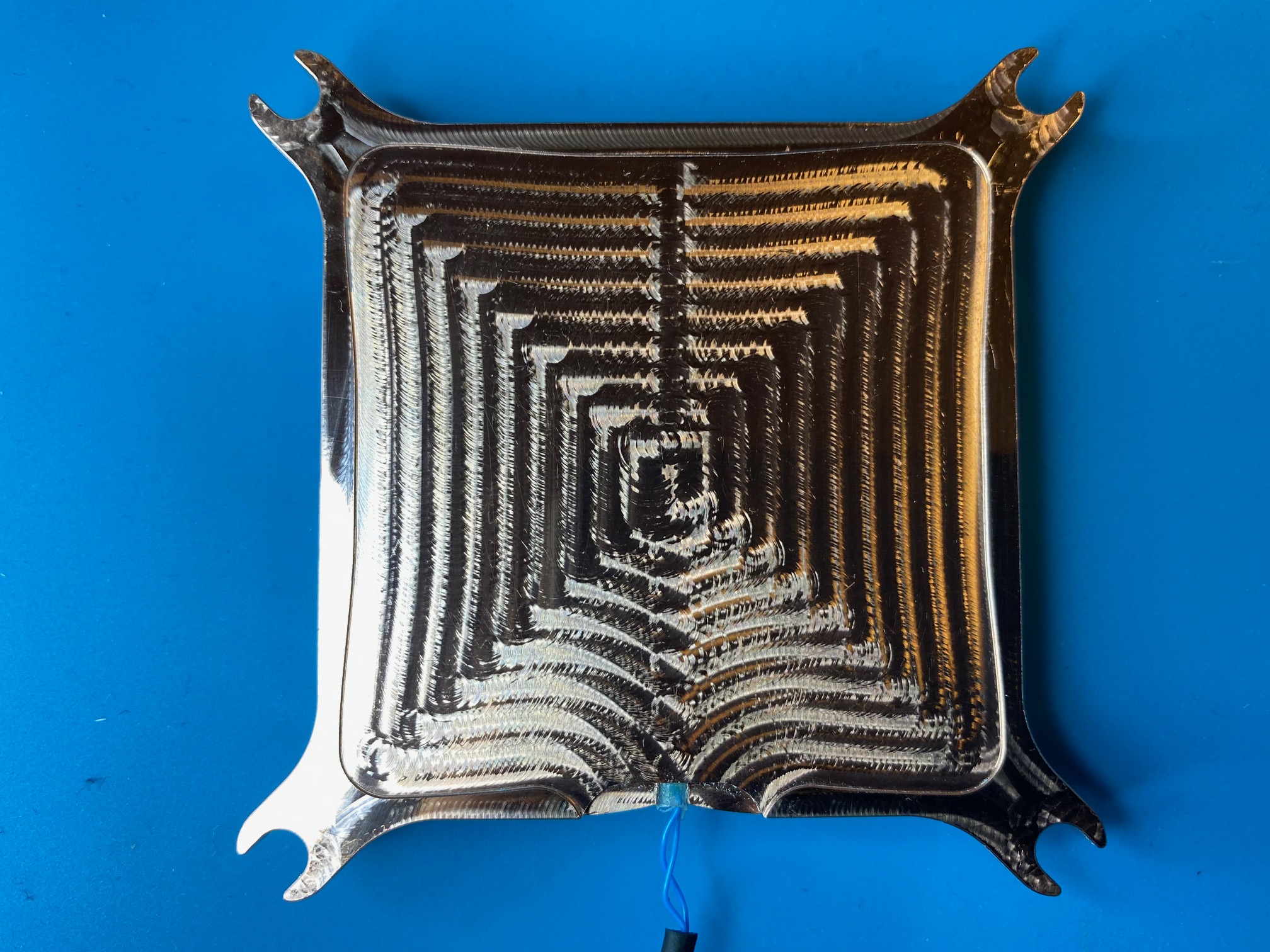

Отмытое.

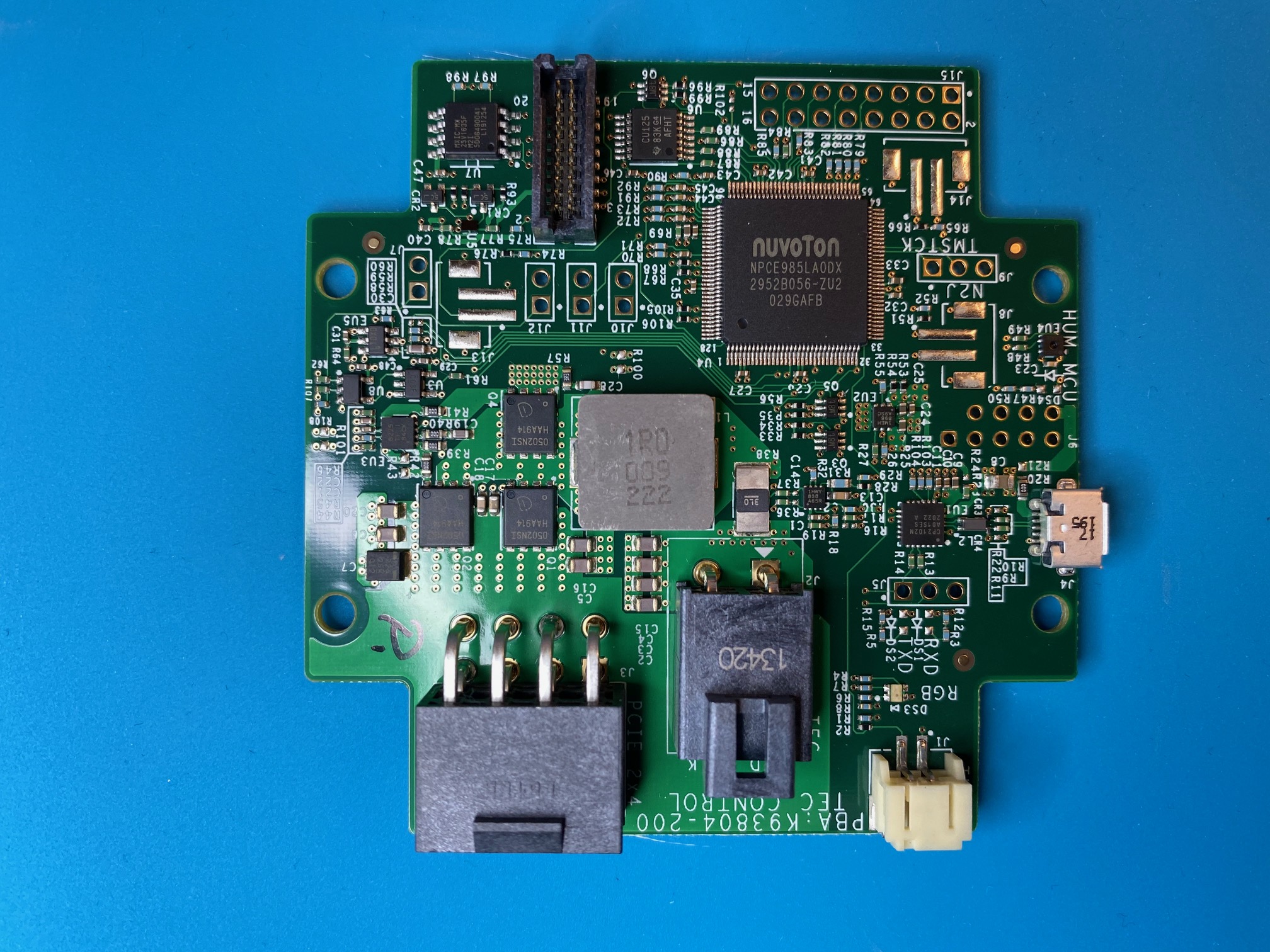

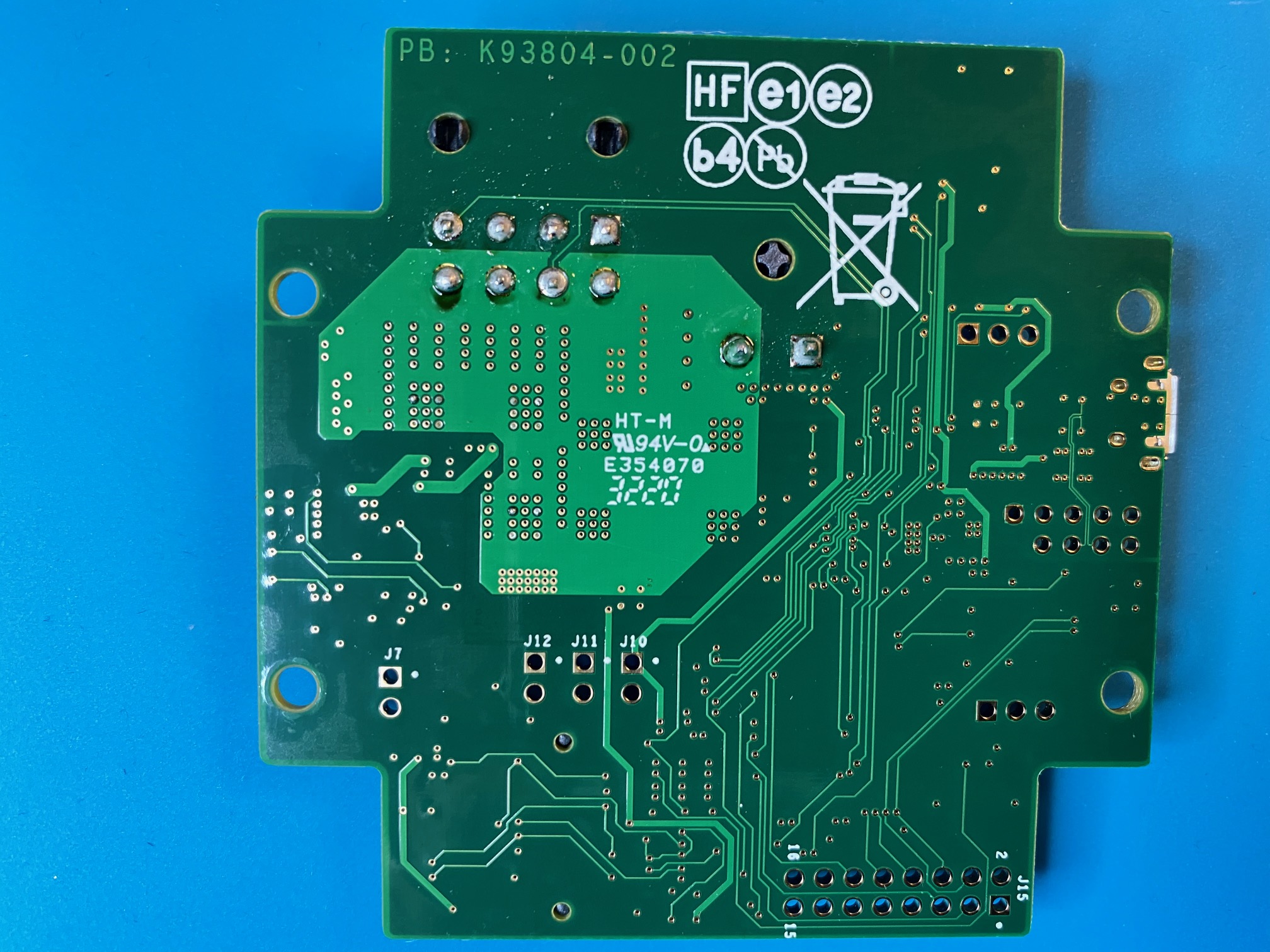

О какой коробочке речь? В которой плата на фотке ниже?

Если ты про плату на фотке, то тогда три 100 амперных (400 в импульсе) мосфета (0502NSI) достойны называться силовой деталью?

Насчёт чего? Я не очень внимательно следил за обсуждением

да


Покурив сайт Laird, я не нашёл у них ни одного пельтье, который бы на 12 вольтах выдавал (пожирал) 165 ватт, как зафиксировано на видео в ютубе. У меня Laird. Можно предположить, что на этой плате стоит преобразователь, и на модуль пельтье подаётся больше 12 вольт? По плате можно что-то определить?

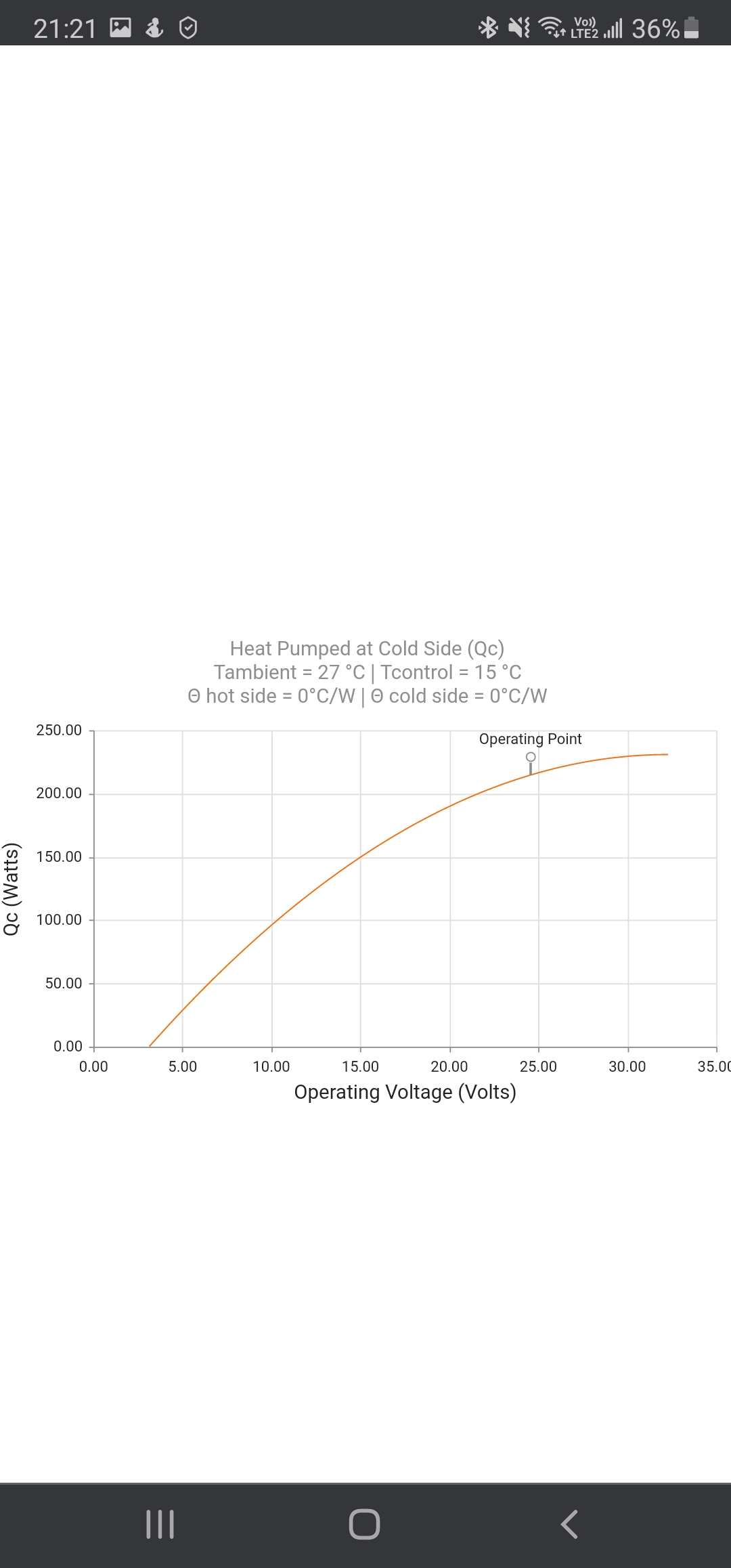

losinka они же приводят это к оптимальной точке с точки зрения КПД, это не говорит о том что модуль не работает на 12В

Можно. Мосфеты 30 вольтовые.

Ну я реверс-инжинирингом не занимаюсь. Сказать только могу, что я вижу универсальную плату контроллера для разных элементов типа пельтье.
Напряжение, которое идёт на пельтье ты и сам можешь мультиметром измерить. А если есть токовые клещи, то и протекающий ток. Тебя это интересует?
