Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 04.08.2009 Откуда: БотСад Фото: 21
раз уж речь о жиже зашла - подскажите, кто пользовался, мейхемовская х1 blood red такая же гадость как и цветная от ЕК? и вообще как мейхемовская жижа сама по себе? есть выбор между красной и прозрачной.
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
snyper писал(а):
раз уж речь о жиже зашла
Если зашла, то надо определиться с целями - если надо сделать фотосессию/презентацию/выставку, то майхемовская никакая не гадость, а то, что надо. А вот для повседневной и круглосуточной эксплуатации - да, гадость, каких свет не видывал . Нельзя делить все на белое и черное, что русскому хорошо, то немцу смерть . Поэтому однозначного ответа на такой вопрос нет и не будет - выбирай соответственно поставленной задаче - вполне можно купить майхемовскую аврору, сделать фотосессию, выставить комп на конкурс, получить заслуженный приз, а затем тщательно вымыть всю эту цветную гадость, залить прозрачной жижкой и радоваться жизни дальше...
раз уж речь о жиже зашла - подскажите, кто пользовался, мейхемовская х1 blood red такая же гадость как и цветная от ЕК? и вообще как мейхемовская жижа сама по себе? есть выбор между красной и прозрачной.
Mayhems Pastel Ice White больше года в контуре, шланг не красит, никель не разрушает. Вещь.
_________________ Video games ruined my life. Good thing I have 2 extra lives ...
Member
Статус: Не в сети Регистрация: 31.01.2013 Откуда: Москва Фото: 21
asdfghj писал(а):
В этом случае шланг получится перегнуть почти пополам вбок направо и завести между помпой и корзиной? Как вообще шланги 11/16 по сравнению с 10/16 себя ведут, перегибов не бывает?
не должен перегнуться, опять же повторюсь, что можно воспользоваться угловыми фитингами, и это будет значительно дешевле чем на последней Вашей фотке, ибо краны не дешёвые, да и нафиг не нужны по большому счёту =) места, по идее, между корзиной и боковой стенкой должно хватить, чтоб бросить этот отросток с заглушкой
Member
Статус: Не в сети Регистрация: 10.04.2011 Откуда: Тамбов

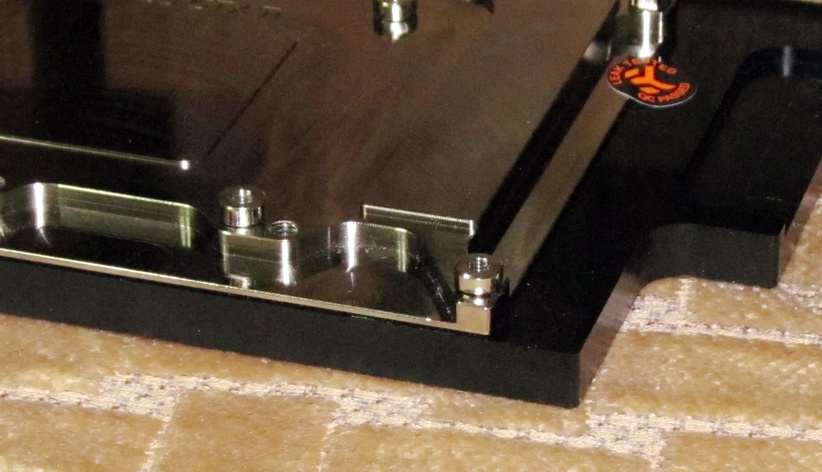

Насчёт своего небольшого приключения с фуллкавером: выложил снимки на Оверхардовский форум, на следующий день созвонился и разъяснил ситуацию. Сразу же получил предложение об обмене, но. Топать на почту, ждать пока посылка дойдёт до магазина, ждать ответной посылки... ой; да и х/з с каким сюрпризом замена может оказаться. Спросил, нет ли подходящего крепежа под рукой - обещали посмотреть; через полчаса позвонили и ответили, что ЕК рассылает дилерам целые крепёжные гарантийные наборы, и такой набор у них есть. В общем, прислали пакет с парой стоек подходящего размера (и ещё полдесятка близких размеров на всякий пожарный), так что обошёлся без дрели
Вложение:
IMG_0940.JPG [ 146.92 КБ | Просмотров: 1252 ]
Оверхардовцам за помощь в нестандартном решении проблемы несомненный плюс; а что можно сказать про Екашников, у которых раздолбайство сборщиков походу штатно заложено в рабочие нормативы, даже не знаю...
Member
Статус: Не в сети Регистрация: 04.08.2009 Откуда: БотСад Фото: 21
ок, подумав и вспомнив свой опыт промывки контура после ек синей-уф (5 раз промывал и все разы на выходе, разной степени интенсивности, синяя водичка) решил лить прозрачную. лучше возьму красные шланги и рез красным подсвечу.
Господа, подскажите, имеется I7-4790K, родной кулер на нем совсем ни о чем. Решил собрать СВО, т.к. в будущем собираюсь разгонять, но столкнулся с проблемой: сложно найти водоблок на сокет 1150. Вообще не нашел. Подойдет ли водоблок для сокета 1155, типа EK Supreme HF. И подскажите какой-нить шоп, просто, те, которые указаны в теме либо не существуют, либо совсем уж забугорные.
Member
Статус: Не в сети Регистрация: 06.08.2005 Откуда: Ростов-на-Дону
Уже почти заказал этот водоблок. Но, блин есть паранойя насчёт этих долбаных кружочков на крышке (версия Original CSQ).
#77
Около вых. отверстия канавка образованная кружочком не будет мешать герметизации сочленения крышка-фитинг? Фитинги такие. По идеи инженеры EK должны были всё учесть, но как по мне - эти кружочки создание себе проблем на ровном месте. P. S. Водоблока с крышкой без кружочков (EK-Supremacy EVO - Acetal+Nickel) в OH к сожалению нет.
Member
Статус: Не в сети Регистрация: 04.08.2009 Откуда: БотСад Фото: 21
V_NeoN не будет 100%, при условии, что на самом фитинге уплотнительное кольцо не течет (не деформировалось и нормально прижато к вб). Сам сижу на подобном вб.
Member
Статус: Не в сети Регистрация: 26.06.2008 Откуда: беларусь гомель Фото: 20
V_NeoN ЕМНИП течами из-под фиттингов страдал только энзотековский сапфир с неродными фиттингами. больше такого - при целом уплотнительном кольце и нормальном монтаже - с другими блоками не встречал.
_________________ You MUST be STEEL!!! You MUST be DOOM!!!
А водоблок supreme ltx с акриловой крышкой раза два-три разобрать-собрать без последствий получится? Резьба под фитинги и винты не разболтается? Говорят акрил по сравнению с ацеталом хрупкий. И ещё, не пойму, у Supremacy EVO - Full Copper крышка полностью медная или вот на сайте написано, что латунь с медным покрытием?
