Тема предназначена для совсем "зеленых" новичков, которые слабо представляют себе, что такое СЖО, и не знают, куда обратиться и с чего начать.
Если вы новичок и не можете определиться, куда написать - вам сюда!
Тема является аналогом темы СЖО. Общие вопросы, но более "открыта" для новичков: ЖК за повторные вопросы и игнорирование поиска тут выдаваться не будут.
Здесь не наказывают даже за самые глупые вопросы, зато строго наказывают за любую агрессию в адрес новичка и ответ не по теме вопроса.
Одним словом, новички - не бойтесь, спрашивайте!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Ну столько пишет датчик аквы, как то по другому проверить это я не могу)

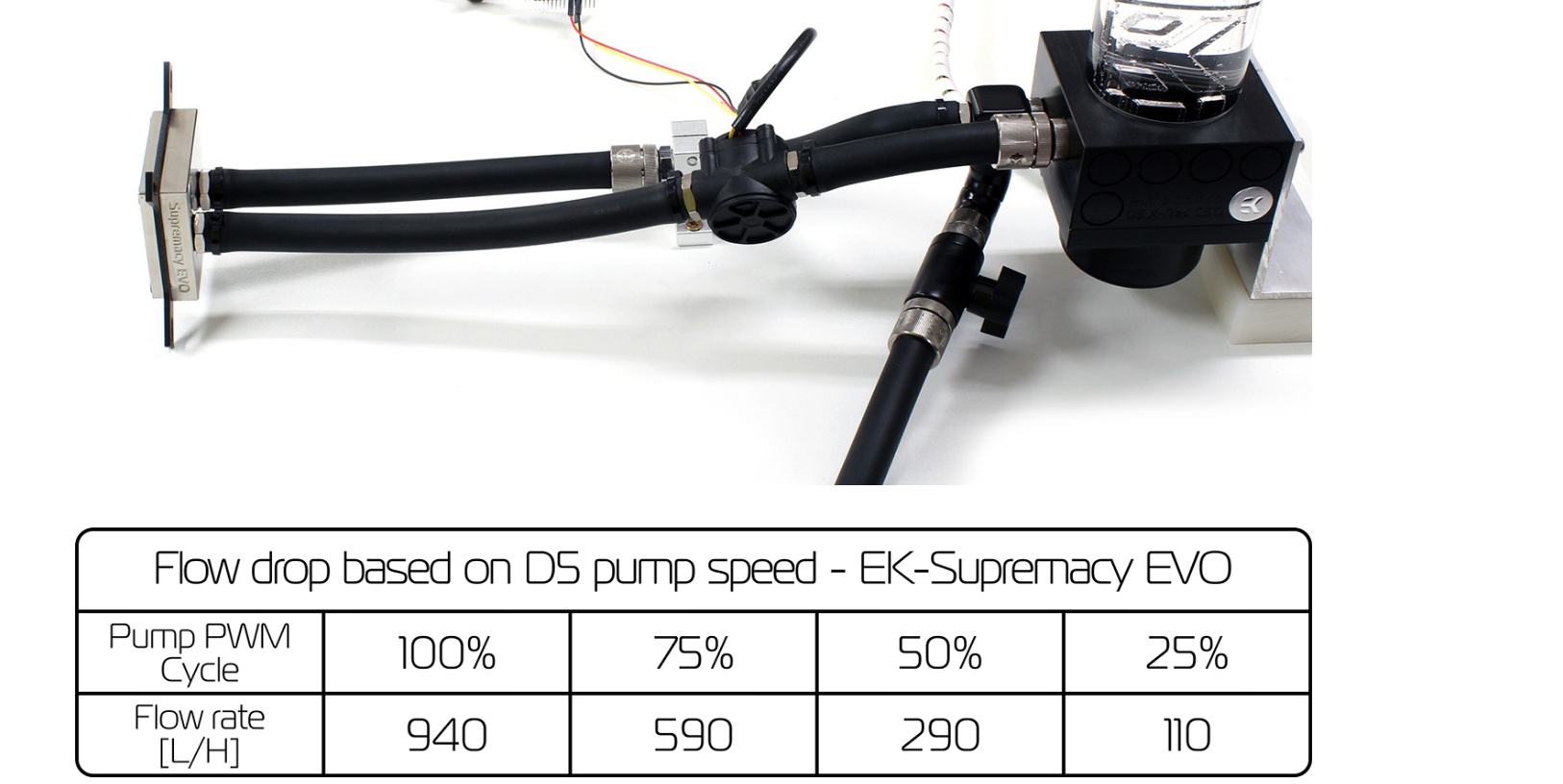

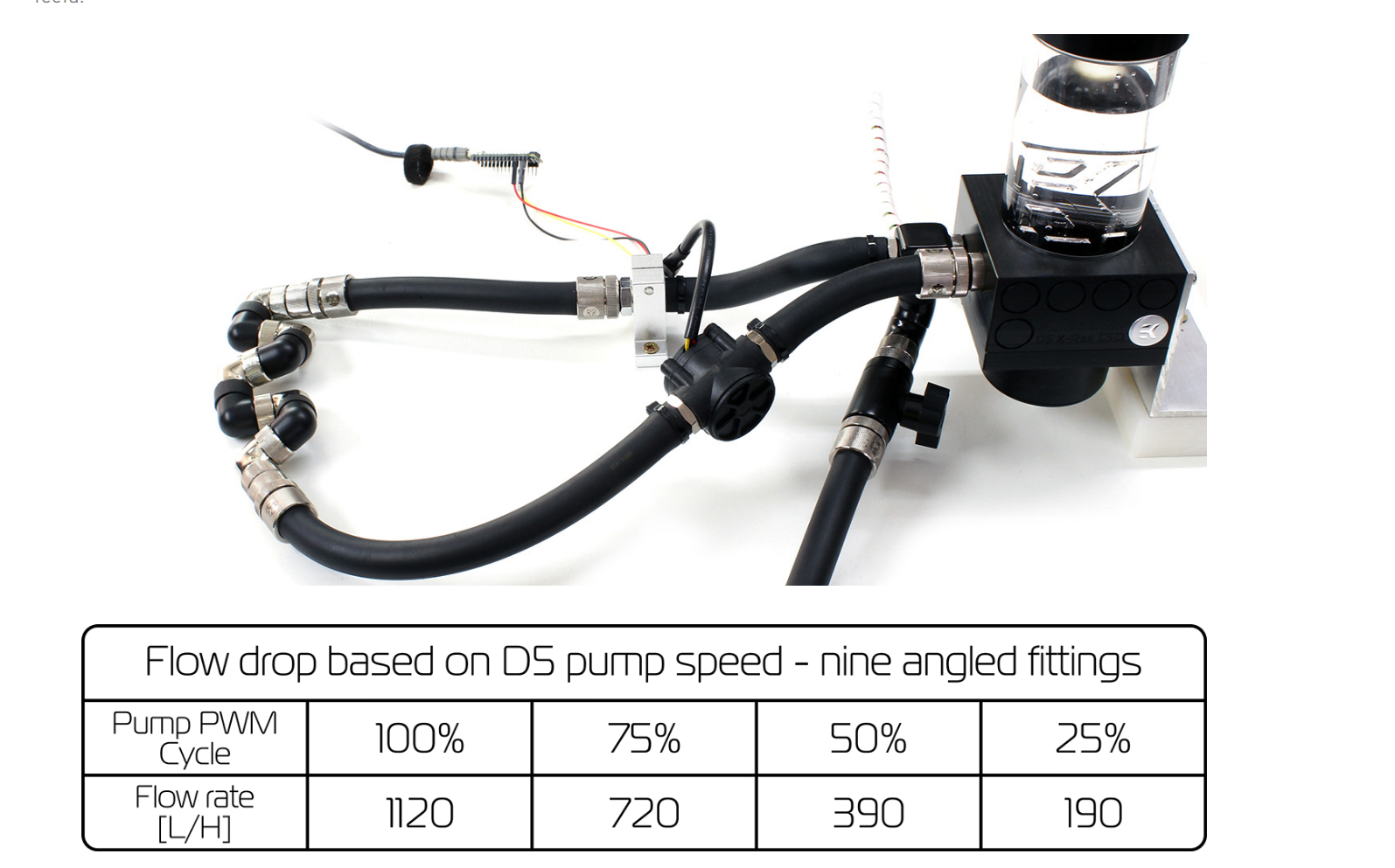

Нет. Страшилки о угловых фитингах давно пора забыть. Один водоблок по сопротивлению потоку сравним с 15-20 угловыми фитингами, если не больше.

msk101 https://martinsliquidlab.wordpress.com/ ... rformance/
сопротивление потоку 90гр ~ 1.5 45гр, 45гр ~ 2.5 прямой. Напор нормальных (не слабых помп от AIO интегрированных китов) СВОшных помп обычно нормально справляется, правда имхо желательно не ставить угловые никогда на входе помпы, где они "портят больше всего".

Добавлено спустя 14 минут 34 секунды:
Не плох бы был вариант по сопротивлению потоку разных компонент, включая разные блоки/радиаторы/фитинги от седова:
https://martinsliquidlab.wordpress.com/ ... ing-guide/
Но к сожалению именно водоблоки и рады там из давнишних времён, и наверняка совсем иные по сопротивлению, чем современные.
Когда то еще находились "flow estimator spreadsheet" ексели с похожими данными, но мои старые букмарки уже недействительны. Да и гадаю, что данные в тех ексель таблицах по компонентам похоже неактуальны.

У меня проблемес(
Есть резервуар Aquacomputer aqualis base for pump adapters 880 ml with fountain effect and nano coating
Который соединен с топом Aquacomputer pump adaptor for D5 pumps, compatible with aqualis, G1/4
Ну и в него воткнута Д5 некст.
Проблема в том, что я не могу найти крепления, чтобы все это поставить НЕ на радиатор. К примеру на вентиляторы повесить или может на дно как-то прикрепить. Такие крепления существуют в природе?

https://www.evopc.ru/catalog/pompy/krep ... ary/31635/
https://www.evopc.ru/catalog/pompy/krep ... ary/35319/
Может такое подойдет.

AggroShkolyar

Чем крепеж для радиатора отличается от вентилятора? Выбирай на 120 или 140 мм.

https://shop.aquacomputer.de/images/pro ... 1124_4.jpg

nag77
Я тоже так думал) Только вот непосредственно в вентилятор его не закрутить - туда болты не пролазят. У меня есть оба этих крепления. И у меня есть небольшие сомнения, выдержит ли вентилятор такую махину?
tonygks
На ЕКшном чет боюсь, что топ будет мешать... А у Барроу в описании тоже про радиаторы написано.

Это просто болт вкручивается в отверстие. Ничего сложного. Если не подойдут родные, то в строительном найти подлиннее. На вертушках жесткий пластик - выдержат.

Сквозными винтами, подобрать, а не комплектными саморезами для вентиляторов.

Вопрос о размещении топреза и угловых фитингах в маленьком (по водяным меркам) корпусе.

Помпа:
Alphacool Eisstation VPP
https://www.alphacool.com/shop/reservoirs/pump-top-reservoirs/21039/alphacool-eisstation-vpp-reservoir-incl.-alphacool-eispumpe-vpp755-v.3-pump

Корпус:


Что будет меняться: спереди появится радиатор 280 тонкий
Радиатор с блестящей пластиной переедет на место чёрного, а чёрный алюминиевый из контура будет исключён.
Шланг 10/16.

Alphacool Eisstation VPP имеет размеры примерно 100Д, 100В, 80Ш. Для наглядного представления я нашёл коробочку примерно 100*100, которая на фото.
Там как внизу помпа никуда не помещается (если не валить её набок и частично перекрывать один из вентилей видеокарты), варианты вижу только крепить к кронштейнам на радиаторы вперёд (кронштейн 140) или назад (кронштейн 120), вдоль корпуса или поперёк.
Сзади топрез перекрывает водоблок ,если он появится, поэтому водоблоку там придётся быть с 90-градусными фитингами.
При поперечном размещении топрез уже сам должен оснащаться 90-градусными фитингами, иначе не влезет с нормальным радиусом поворота трубок.
Если разместить топрез параллельно корпусу выходами назад на кронштейне на передний радиатор, на первом этапе можно, наверно, вообще обойтись без угловых фитингов. Но получается менее компактно и с большими полукольцами трубок.
Т.к. речь идёт о бюджетной модернизации, количество угловых фитингов, который пока нет, имеет значение ) и разница в кронштейнах: кронштейн посадочного размера на 120 мм почти на 1000 дешевле кронштейна на 140 мм.
Кроме того, я тут начитался в теме о фитингах, что поворотные со временем протекают при приложении нагрузки вбок. При гибких поворачивающихся гибких шлангах такая нагрузка в какой-то степени будет.
Вот таким вводные.
Мнения и идеи приветствуются. )

Вот как теперь всё это развидеть ?

Всё плохо. Абсолютно всё.
Если хочешь радиаторы внутри корпуса, то начать с подбора подходящего корпуса.
Если снаружи - можно подумать и что то с этой хренью сделать. По крайней мере водоблоки и нормальная помпа с резервуаром разместятся без проблем.
Шикарный бачёк на бретельках и всю эту внутреннюю начинку с фото - на помойку .

Мне как раз хотелось "маленький" корпус. Правда, со временем и этот стал не таким уж "маленьким".
Собственно, у меня водой рассеивается сейчас около 100 ватт от процессора. Допустим, будет 120 если там появится в светлом будущем 3950. Монструозные конструкции - из пушки по воробьям.


Помпа размерности D5 в АйсСтейшен должны будут разместиться. Никуда не денутся. )

Более практический вопрос сейчас - надёжность угловых фитингов, есть ли практический смысл в их минимизации, и крепление с площадкой.

Значит забудь про радиаторы внутри. А с внешним радиатором СВО легко будет в любом корпусе.
Отбрасывай стереотипы, мысли креативно и всё у тебя получится.

У меня что - сильно монструозная конструкция из-за одного радиатора на крыше? Однако в лёгкую рассеивает 320 ватт и именно тепла,
а не электроэнергии из розетки, как 99% здешних обитателей измеряет.

ЕК не бери и всё будет хорошо. Да и ЕК, если их не трогать, уже 8 лет у меня работают и каши не просят.
Правда с того времени ЕК (фирма) очень сильно испортилась...

Ну так на заре моего контура когда эти два рада, можно сказать, стояли на открытом стенде, примерно так и было. Только они работали в качестве очистителей воздуха.
Знаю, что в центре не так, но в Ростове и имея дома кошку пыль - это бич. Поэтому желательно гонять воздух в комп/радиатор уже после пылевого фильтра.


Всё относительно. Судя по картинкам корпус с радом где-то в два раза больше по габаритам, если считать по объёму, моего корпуса.

Подскажите, а заводские замкнутые СВО шумят когда нет нагрузки? Или бесшумно работают? Конкретно рассматриваю для покупки MSI MAG Core Liquid 360R, но с удовольствием присмотрюсь к другим аналогичным системам.

IFD647 постановка вопроса *странная, смотря к чему подключается помпа и вентили этой сво, что на мп, что у спецконтроллеров (Aquacomputer например) есть свои кривые и сценарии с гистерезисом. Конкретно по моделям вам скорее в теме по AIO подскажут, она тут недалеко.

Любая комповая СВО - замкнутая. Разомкнутая - это водопроводный кран на кухне/в ванной.

Любая "заводская" СВО (AIO) - отстой и развод на бабло по определению.
Хотя москвичи берут с удовольствием - у них лишних денег, что фантиков

1) CrownA - главный тролль раздела СВО, его можно не слушать. Достаточно его корпус увидеть, чтобы всё понять
2) Но и твои пожелания непонятны, зачем ты выбираешь какую-то абстрактную помпу и пытаешься её пристроить в корпус? Ты выбирай именно ту, которая к тебе влезет, с учётом появления радиатора спереди. Может есть мелкие с креплением к радиатору, высотой 100-110 мм - тогда сможешь поставить на радиатор спереди выше видеокарты. Или смотри горизонтальные - на кожух БП под видеокарту.

А вообще, зачем тебе вода для отвода 100 Вт? Выкинь всё это и поставь нормальную башню, она будет тише и даже эффективней этих 2-х радиаторов.

Нет, не шумят.
Но когда нет нагрузки вообще ничего не шумит, даже средний воздушный кулер.

Может быть за эти деньги имеет смысл купить набор из
1) Альфакул Ейсбаер Соло (вроде бы в Онлайн трейд был 5500 новый)
2) Какой-нибудь радиатор 360 на Авито медный
3) 4 компрессионных фитинга или ёлочки + кусок шланга
4) 3 вентиля, если их ещё нет
5) немного антифриза или дистиллированной воды (бесплатно)

Получится самодельная AIO, но на более нормальных компонентах.

А как влияет помпа на Т?
Есть как минимум 2 схемы (простеших СВО на ЦП):
водоблок-рад-помпа-водоблок
водоблок-помпа-рад-водоблок

Поговаривают, что при второй Т ниже на ЦП.
Болтают?
