Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 31.01.2013
Откуда: Москва
Фото: 21
Farmazon а чем мой вариант не угодил? или нужны все корзины под диски?




Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6
Farmazon писал(а):
длинную тоже не получится т.к. у водоблока выходы начинаются примерно на 1/4 видеокарты

Само собой :-) .
вот это на колбу слеваhttp://www.performance-pcs.com/bitspower-dual-ig1-4-matte-black-5-way-rotary-snake-style-adapter.htmlи до упора в стенку.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Farmazon писал(а):
не встанет по высоте там видеокарта по длине почти впритык к корзине стоит

Между боковой стенкой и видеокартой место как раз для колбы.




Member
Статус: Не в сети
Регистрация: 16.05.2015
Фото: 3
Albulane писал(а):
Farmazon а чем мой вариант не угодил? или нужны все корзины под диски?

1)не хочется курочить корпус под филпорты
2) в принципе можно нижнюю корзину выкинуть, но это даст всего 140 мм от пола до низа большой корзины. Корзины местами поменять невозможно - не пойму нафига они так сделали, вроде и корпус не дешевый

Добавлено спустя 16 минут 21 секунду:
CrownA писал(а):
Само собой .
вот это на колбу слеваhttp://www.performance-pcs.com/bitspower-dual-ig1-4-matte-black-5-way-rotary-snake-style-adapter.htmlи до упора в стенку.

1) а какой смсыл до упора в стенку ? мне красивости не нужны
2) у Водоблока разъемы выпирают над видеокартой так что не получится http://www.performance-pcs.com/bitspowe ... ifications даже этот длинный выходит придется брать покороче на 3-4 см вот такой http://www.performance-pcs.com/bitspowe ... rettyPhoto




Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6
Farmazon писал(а):
а какой смсыл до упора в стенку ? мне красивости не нужны

красивости говоришь :writer:
В колбе от входящего потока будет бурление и смешивание с воздухом жижи (зовется-воронка,циклон) так вот чтоб помпа на входе не
хватала воздух с этой воронки- стоит ставить колбу длинней, чтоб поуспокоить волнения в колбе. Или трубку
(антициклон)
Вложение:

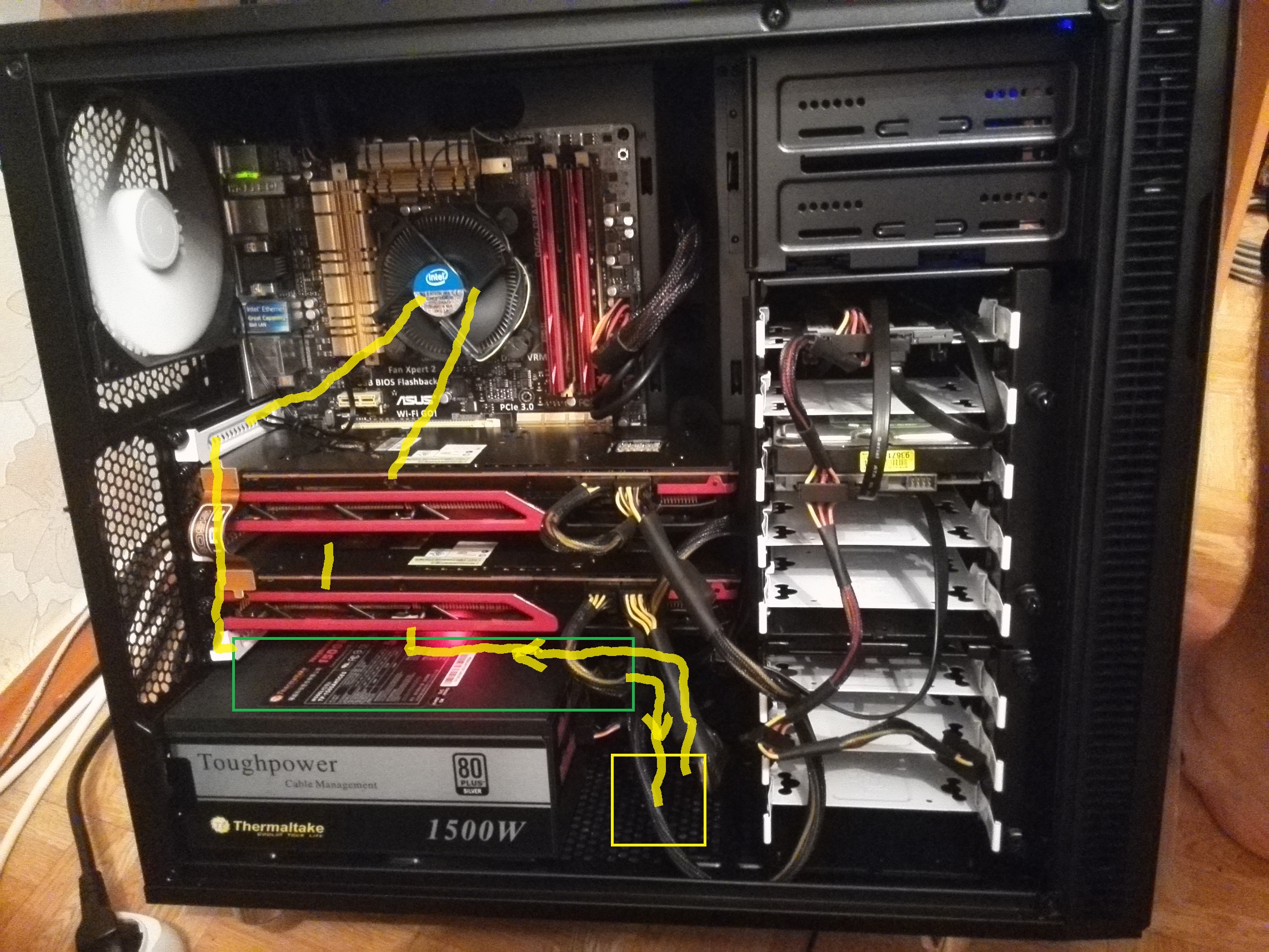

Безымянный.png [ 1.1 МБ | Просмотров: 1040 ]
выгнуть в стенку. (самый крайний выход)
Типо того.

Можно развести по другому.
Колба > Помпа> Видяшкии > Проц > быстросцэп > Мора > Быстросцеп. (так без извращений)




Member
Статус: Не в сети
Регистрация: 16.05.2015
Фото: 3
yasoroka писал(а):
красивости говоришь :writer:
В колбе от входящего потока будет бурление и смешивание с воздухом жижи (зовется-воронка,циклон) так вот чтоб помпа на входе не
хватала воздух с этой воронки- стоит ставить колбу длинней, чтоб поуспокоить волнения в колбе. Или трубку
(антициклон)
Вложение:
выгнуть в стенку. (самый крайний выход)
Типо того.


а если самому собрать резервуар: из 2х таких крышек http://www.performance-pcs.com/bitspowe ... rsion.html 2 отверстия заглушить а вершину треугольника направить вниз, получится поток будет идти сквозняком по низу колбы




Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6
Farmazon писал(а):
а если самому собрать резервуар

Колхоз- не в коем случаии, и 1000$ не совместимы.
дополнил пред. сообшение.

Вложение:

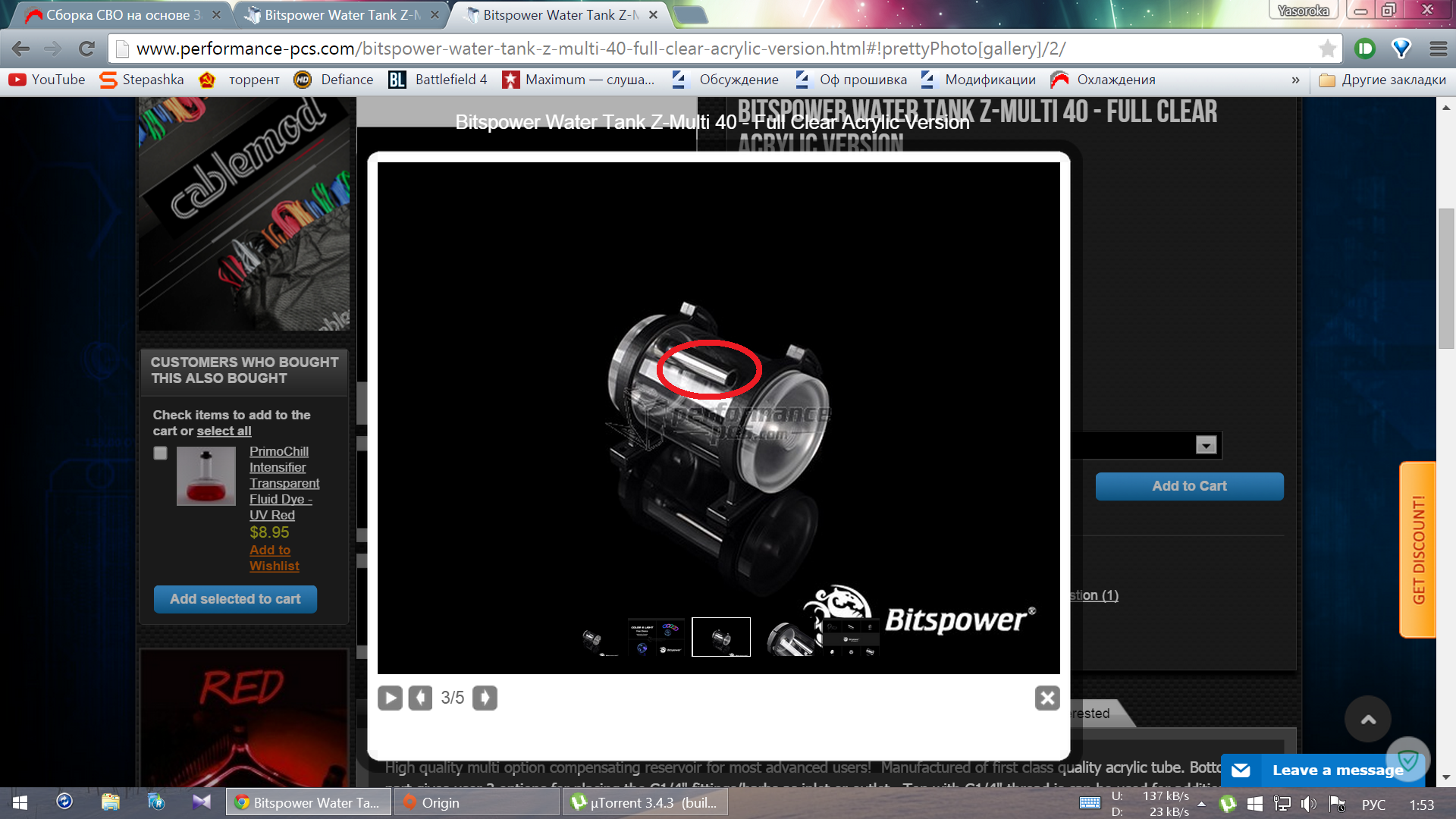

IMG.jpg [ 1.21 МБ | Просмотров: 1031 ]




Member
Статус: Не в сети
Регистрация: 10.12.2006
Откуда: Нефть и рыба
Farmazon Да, корпус глупый. Но если у тебя колба ляжет то и встать она должна! Провода к видеокартам через низ протяни вдоль мат платы и подогни. Колба должна будет встать в рост, они не такие и толстые. Можешь и положить конечно, разницы мало будет.

В 5,25" отсек есть резы. Там даже удобней будет наблюдать за уровнем жижи.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
TheBeast1590 писал(а):
Колба должна будет встать в рост, они не такие и толстые.

Да я уже выше как раз и писал об этом.
TheBeast1590 писал(а):
В 5,25" отсек есть резы.

Ну не хочет он на мою конструкцию СВО даже смотреть, хочет по - своему, по новичковски :D




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
Бред на счет колбы лежа. Зачем лепить калеку, если можно просто повесить отдельно резервуар http://overhard.ru/ek-res-x3/EK-RES-X3-110.html между видео и боковой стенкой на любой высоте , полная доступность заправки, нет лишних соединений и частей, а помпу в отдельный топ http://overhard.ru/d5-tops/EK-D5-X-TOP- ... cetal.html между блоком питания и корзиной. Просто и удобно.
#77 цвет маркера не имеет значения.




Member
Статус: Не в сети
Регистрация: 16.05.2015
Фото: 3
колбу в принципе можно подвесить и на 5.25 отсек
я так понимаю на стоячей колбе размер не важен ?
9850




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
#77
11 прямых , 3 угловых, 4 быстросцепв папа\мама, 1 сли, 1 тройник, 1 кран , 1 заглушка на кран.
Добавлено спустя 1 минуту 50 секунд:
Farmazon писал(а):
я так понимаю на стоячей колбе размер не важен ?

Вам хватит 10 см , тк у вас в корпусе не так много пространства.

Добавлено спустя 3 минуты 35 секунд:
Я бы все таки резал бы соты, тк фитинги по ширине могут задевать видеокарту.




Member
Статус: Не в сети
Регистрация: 16.05.2015
Фото: 3
http://www.performance-pcs.com/alphacoo ... pp655.html

в принципе хрен с ним с 5.25. отсеком

9851




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
#77

Добавлено спустя 1 минуту 18 секунд:
А реобас куда ставим? ну так если вдруг нужен будет.




Junior
Статус: Не в сети
Регистрация: 27.01.2015
Откуда: г. Инта Коми Ре
Фото: 17
IceFireW писал(а):
А реобас куда ставим? ну так если вдруг нужен будет.


Это точно, некуда. Я изначально тоже думал без него, но потом оказалось ни к чему мне 1500 оборотов на 120-ках и 1200 на 140-ках (результат 700 и 580 соответственно - через реобас), но благо что у меня места море Corsair D900. Но если мать типа Асусины (ну и другие есть) с полным управлением винтами в соотношении температура - скорость винтов, то можно, но сами знаете есть одно НО, мать на один канал много винтов не возьмёт :-(




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
Atheros
фото скиньте

Добавлено спустя 4 минуты 34 секунды:
IceFireW писал(а):
А реобас куда ставим? ну так если вдруг нужен будет.

если так уж нужен то есть акваеро 5ЛТ, которую можно хоть на стяжки к шлангу прицепить.

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Member
Статус: Не в сети
Регистрация: 16.05.2015
Фото: 3
http://www.overclock.net/products/alpha ... heim-pumps
http://www.performance-pcs.com/new-alph ... ifications
#77
можно выкинуть нижнюю корзину и поставить его
примерно так
#77




Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6
Farmazon Опять 25.
Пора тебе определиться. :beer:




Member
Статус: Не в сети
Регистрация: 16.05.2015
Фото: 3
yasoroka писал(а):
Farmazon Опять 25.
Пора тебе определиться. :beer:

да как тут определится если на каждый вариант есть и сторонники и противники
так и не понял до конца про циклон
хочу поставить горизонтальную короткую колбу на БП а планку с разъемами перенести в нижний слот путь: планка - колба-помпа-проц- видео-планка
приехали водоблоки, вечером на нижнюю одену водоблок и буду смотреть что влезет а что нет фотку выложу позже




Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6
Farmazon если всетаки колбу хочешь ставить самый лучший вариант
колба в сборе с помпой и ставишь на пол рядом с блоком питания.
CrownA предлагал этот вариант.
