Тема предназначена для совсем "зеленых" новичков, которые слабо представляют себе, что такое СЖО, и не знают, куда обратиться и с чего начать.
Если вы новичок и не можете определиться, куда написать - вам сюда!
Тема является аналогом темы СЖО. Общие вопросы, но более "открыта" для новичков: ЖК за повторные вопросы и игнорирование поиска тут выдаваться не будут.
Здесь не наказывают даже за самые глупые вопросы, зато строго наказывают за любую агрессию в адрес новичка и ответ не по теме вопроса.
Одним словом, новички - не бойтесь, спрашивайте!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Можно всё сделать намного проще - если уж так нестерпимо хочется резервуар, то налить в стеклянную трёхлитровую банку крашеной воды и любоваться на неё.
Обслуживать такой резервуар очень легко и цвет воды можно менять в любой момент.
Да и вылить всегда можно, когда надоест дурью маяться или когда банка понадобится огурцы солить

CrownA
О нестанрдартных методах, конечно, читать прикольно, но не более того. Боюсь, 3-х литровая банка в хозйстве ныне встречается реже, чем кран СВО

По факту если совсем "просто" поступать, то заливать контур ВНЕ корпуса, и все, через один кран, как на - ставим на бок или на попа рад, через тройник кран, и вперед, к счастью, только вот долив при выходе газов в корпусе уже проблемка.

По факту, если быть креативным, то тогда возможно всё. Вот только почему то креативным быть никто не хочет...

CrownA
Ну, все же проще использовать готовое решение/подсказку, чем креативить там, где опыта нет совсем. Это может обернуться печально.

А не проще автору какую нибудь дистроплату заколхозить. Раз рез некуда ставить.
Оргстекло на заказ нарезал. Проставки сделал. Тюбик герметика и погнал

Либо купил водоблок от ВК на авито. За 2 тыс купить можно. Вот тебе и готовая дистроплата. В одно отверстие тройник вкрутил и можно долить будет.
На ЗМ скотч приклеил и готово

В Вашем фотоальбоме видно, что Вы умеете сделать красиво и руки у Вас растут из правильного места и Вы молодец!

Но вот только есть сомнения в достаточности теоретических знаний Вами основ Гидромеханики и Термодинамики, одно дело делать "Безумно красиво" или "Как удобно" в надежде что производительности помпы хватит простить ошибки и совсем другое "Технически грамотно".

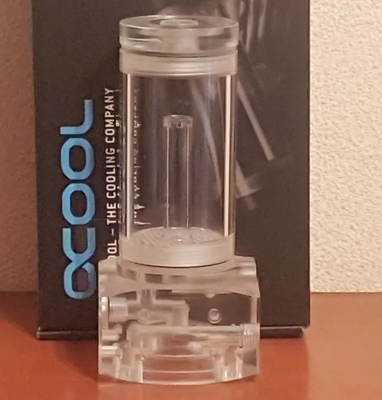

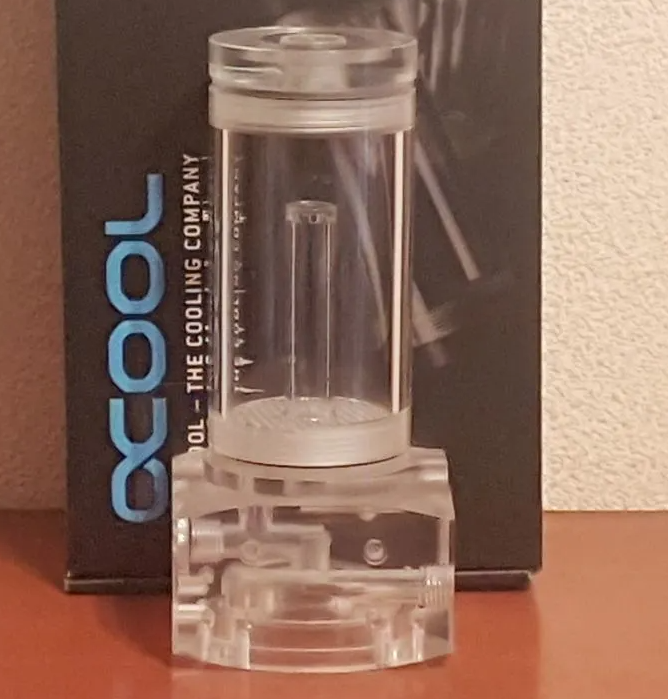

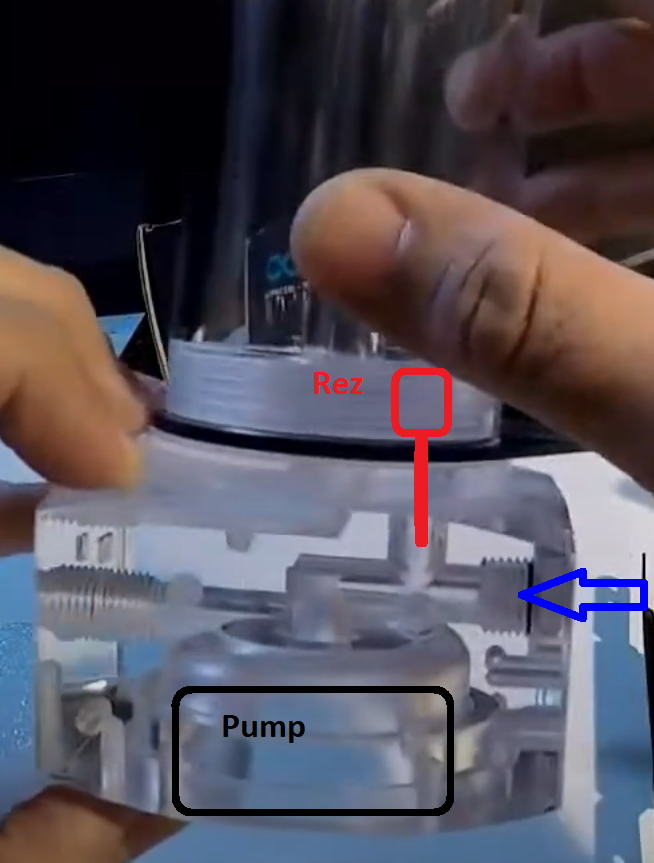

Что касается показанной мною схемы, то она есть ни что иное как внутреннее строение комбинированного топа Alphacool Eisbecher D5 Plexi, развернутое и организованное через выходы видеокарты.


Так что про "Всё, нарисованное красным - стереть и забыть." будете мне и всем рассказывать когда я увижу в Вашем фотоальбоме вкладыши с часами лекций соответствующих дисциплин из дипломов о среднем или высшем образовании.

Добавлено спустя 4 минуты 43 секунды:

Спасибо, но не мой вариант.

Ну, в номинации на красоту сборки, моя сборка в тройку призёров не вошла.
А вот в номинации - "лучшее техническое решение", первое и единственное место моя сборка на оверхардовском конкурсе как раз таки взяла.
Ну и когда я предлагаю посмотреть в мой альбом - это ни в коем случае не значит копировать, а это есть просто информация к размышлению.
Так, как в моей компоновке, уже лучше не сделать. Поэтому вполне годится в качестве эталона и справочника для юных дарований, пытающихся постигнуть основы СВО.

В профиле ясно и понятно написано - инженер электроник, что подразумевает, как минимум, высшее образование.
И поверь на слово - я, все свои 66 лет жизни, повышал и разносторонил его каждый день, с перерывами только на сон и еду.

Добавлено спустя 1 минуту 14 секунд:

Я ничего никому не запрещаю делать. Я только советую.

Ну, видимо, много свободного времени у человека. Хочет велосипед придумать.
Я вроде предложил здравую идею.
Водоблок от вк вместо резервуара.

Мнение бывалых на суд общественности

murkok5
Нууууу.......
Вам что бы ехало или шашечки..?

atlonn
Ехало да так быстро шо шашечек не видно ВБ на карту в пути , шлангов добавится

murkok5
Ну тоды всё намана...

Крепление реза в песке что ли?
Купи лейку для дачи

Змеиное логово

Имхо, плохо, что шланги на бэкплейте валяются, он сильно может разогреваться же, сколько там у шлангов рабочая температура?
А в остальном на бардак лично мне пофиг
Внешний радиатор на быстросцепах или просто напрямую?

Напрямую

Имеет. Схема полностью грамотная и рабочая.
В СВО есть только один критерий, обязательный для выполнения: резервуар перед входом помпы и выше уровня помпы.
Только 1 технический недостаток: как правило стараются подавать в помпу воду после радиаторов, а не после горячих элементов.
Но практически в компьютерных СВО это ни на что не влияет, так как вода не успевает нагреться до дельты свыше нескольких градусов.
А, ну и второй: первое время после заправки контура в верхней части радиатора может и будет скапливаться воздух - чтобы полностью выгнать его оттуда придётся не раз перевернуть радиатор портами вверх при работающей помпе. Но при размещении радиатора портами вниз это неизбежно.

Tyoma схема бесполезна, что так, что вообще без резервуара - одинаково фигово
и одинаково воздух будет зависать в радиаторе.
