Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 25.12.2011
Откуда: Россия
atlonn писал(а):
Усё нормально у камрада CrownA и с БП и с отводом тёплого воздуха из

Да плевать реально, ты перечитай еще раз с чем я пришел в эту тему, и что это чудо мне ответило, по поводу мутности второго этажа.
Теперь давай еще его убогому блоку питания пару постов уделим.



CrownA писал(а):
А в подписи или в фотоальбоме посмотреть не судьба?
Ну тогда продолжай смеяться ... над собой.


Что за люди я не понимаю :-( , ну пройди мимо чудо, если нет ответа на конкретный вопрос...ну зачем лезть со своей мозгомойкой никому не нужной ?
Я же четко сказал, что мне нужно в два этажа чтобы был корпус, для такого то формата матери, и тут выскакивает этот , и начинает убеждать сам себя и окружающих что два этажа это мутно. :facepalm:

_________________
TJ 11B-W--Corsair 1200i--9900ks--GIGABYTE Z390 AORUS XTREME--32Gb DDR-4 3400MHz--RTX 2080ti--970 PRO NVMe m.2--ASUS PG348Q
СЖО.




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
Romth писал(а):
Да плевать реально, ты перечитай еще раз с чем я пришел в эту тему, и что это чудо мне ответило, по поводу мутности второго этажа.

Уважаемый..!
Здесь не базар с хабалками - в подобном тоне не рекомендую поститься... Манеры - лицо Мужчины..! Узбагойтесь и перейдите в конструктивное русло в соответствии с профилем ветки форума - ...
Romth писал(а):
Теперь давай еще его убогому блоку питания пару постов уделим.

Для БП есть специальная ветка...

p.s. я с вами на брудершафт не пил и лично не знаком,а по-сему общаемся на "вы"... Угу..?

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 25.12.2011
Откуда: Россия
atlonn ой да бозимой...манерные оверклокеры :facepalm: :facepalm: .

Я пришел с вопросом конкретным,какая мать и водоблок к ней подойдет под мою задачу.
И эти нотации на пару страниц о том, какие СБ правильные с одним этажом, какие неправильные с двумя этажами, о "правильных" манерных и тд, уже порядком надоели.

Можешь ничего не отвечать манерный, не такому манерному как ты. :D

Добавлено спустя 3 минуты 4 секунды:
atlonn писал(а):
Узбагойтесь и перейдите в конструктивное русло в соответствии с профилем ветки форума - ...

Узбогаивай не меня, а того кто со своей "правдой" пришел, по поводу правильности и неправильности двухэтажных корпусов. :facepalm:
Я что спрашивал, правильно это или неправильно ?"Мутные" эти корпусы или прозрачные ? Я же задал четкий вопрос в соответствии с профилем форума.
Перечитай внимательно все сначала.

_________________
TJ 11B-W--Corsair 1200i--9900ks--GIGABYTE Z390 AORUS XTREME--32Gb DDR-4 3400MHz--RTX 2080ti--970 PRO NVMe m.2--ASUS PG348Q
СЖО.




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
Romth
ну вообще то вежливость с незнакомыми людьми характеризует мужчину с хорошей стороны...
из небольших двухобъёмников в которые можно с напилингом всунуть радиатор вниз на ум приходит разве что AeroCool Xpredator Cube... а под какую систему? из подписи?

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Member
Статус: Не в сети
Регистрация: 31.01.2013
Откуда: Москва
Фото: 21
Romth писал(а):
а лучше с моноблоком или как они называются хз, когда один водоблок охлаждает и мать и ЦП

К сожалению таких нет. Моноблоки ЕК выпускает на блэкэдишон и на асус под 2011-3

Vetalar писал(а):
AeroCool Xpredator Cube

Прикольный корпус




Member
Статус: Не в сети
Регистрация: 21.03.2003
Откуда: Москва

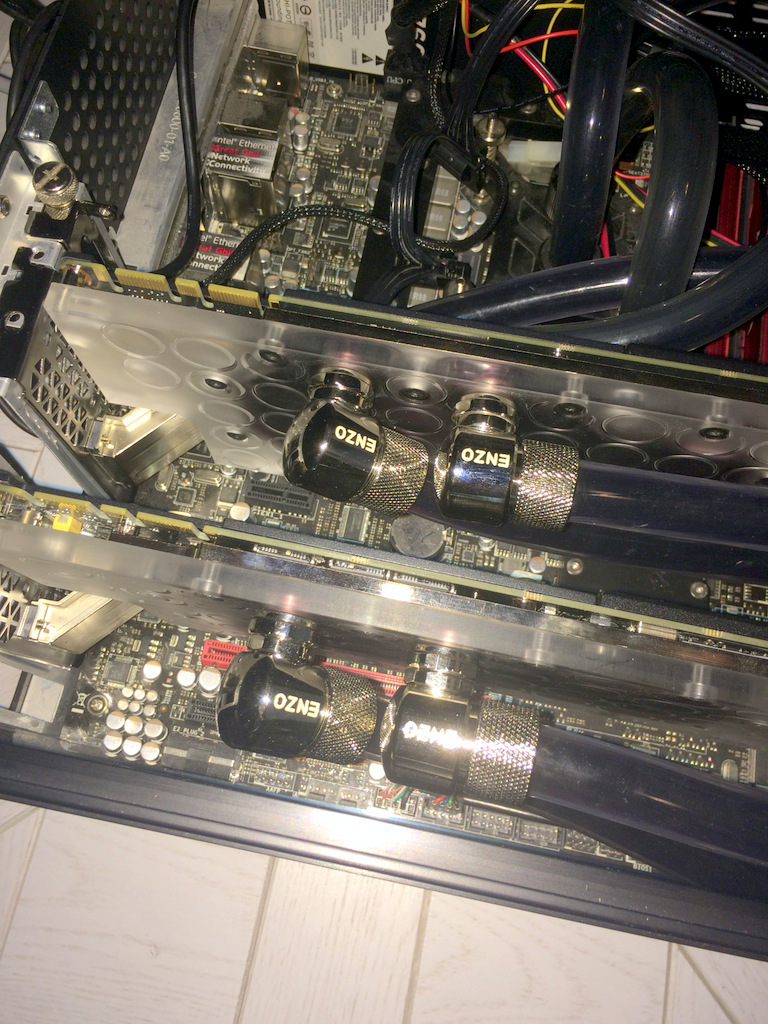

Помогите решить проблему.
Стоят угловые фиттинги ENZO. Они занимают слишком много места = не влезают еще платы.
Сверху корпуса стоит крышка = нельзя использовать выводы от EK "наверх".


Вложения:
2015-06-23 10.05.52.jpg
2015-06-23 10.05.52.jpg [ 354.39 КБ | Просмотров: 1191 ]

_________________
3175X|Evga SR-3|192Gb|2Tb 970 Evo Plus|RTX4090|AX1600i|PG27UQ|MO-RA3 420


Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
AntonP
Вах-Вах...
Сложная ситуация однако - ВБ с изюминкой для подобного расклада ...
Терминалы займут часть соседнего слота - почти ни чем не будет отличаться от нынешнего состояния...

Может получится вкорячить низкопрофильные адаптеры от Ку(размеры есть на страничке с товаром) >>> http://overhard.ru/adaptery-90/Koolance ... le%29.html
Хоть и с ними сомневаюсь в положительном исходе...

Как вариант - покупать гибкие переходники-шлейфы под карты расширения >>> http://www.it-parts.narod.ru...

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 10.04.2011
Откуда: Тамбов
Пару лет назад ЕМНИП в данном разделе постоянно присутствовал кто-то из Оверхардовцев. А сейчас с этим как дело обстоит, никто не в курсе?




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
d.ru.id
Разбежались уж все давно,да и их Оверхардовцев всего пара Водяных сюда заглядывали(ежели мне память не изменяет,то этих пара Водяных сейчас отсутствуют и на родном их сайте) - остались самые стойкие и не ангажированные здесь...
Оверхардовцы толкутся тама >>>http://pccooling.ru/forum.php?tabid=11

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 21.03.2003
Откуда: Москва
atlonn спасибо, ENZO 32мм в высоту, предложенные кулансы примерно 20мм. Это уже лучше, попробую рассчитать поможет ли.

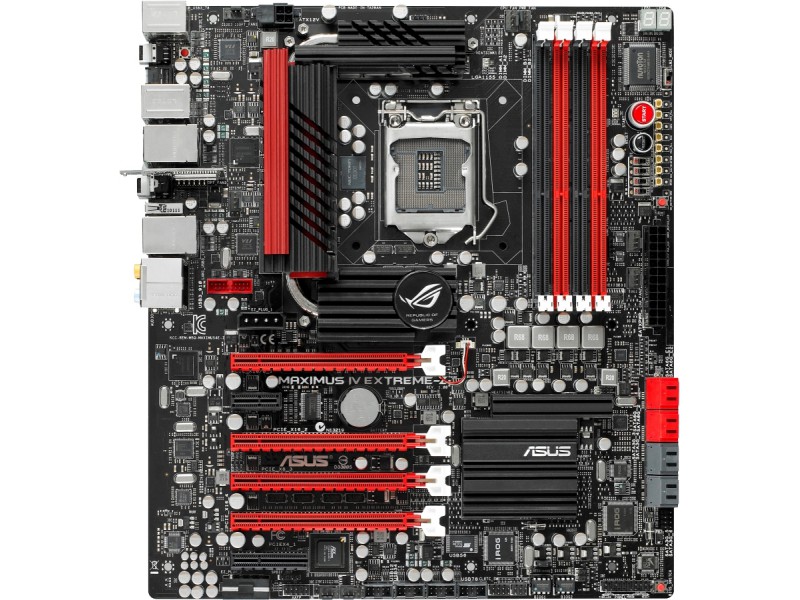

На моей материнке при использовании 2 или 4 pci-e слота 3-й не работает ((.
А нужно поставить Revodrive (pcie 4x)+ Titanium HD (1x).
Можно попробовать поставить видеокарты во 2 и 4 слоты (с ензо не лезут, с кулансами нужно считать).
В 1-й поставить реводрайв, и в 1х поставить звуковуху.
Или, второй вариант, видеокарты поставить в 1 и 2 16х слоты, реводрайв в 4-й, звук в 4х оставшийся.
Конечно, оба варианта ухудшают производительность видюх, тк подключается мост NF200.
В первом случае на обе карты (те по 4е линии PCIE каждой), во втором одна карта работает с 16 линиями, вторая с 4мя и через мост. Хз как лучше - нужно тестить.

Добавлено спустя 2 минуты 57 секунд:
Еще непонятно влезут ли компресионные фиттинги (обычные 16/10) на эти кулансовские переходники (между картой) или придется елочки городить...


Вложения:
maximus_iv_extremez_319416056791-800x600.jpg [ 150.27 КБ | Просмотров: 1142 ]

_________________
3175X|Evga SR-3|192Gb|2Tb 970 Evo Plus|RTX4090|AX1600i|PG27UQ|MO-RA3 420


Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
AntonP
Угу... Нужно штангенциркулем/линейка обмерить потенциальные посадочные места(размеры всего есть) и прикинуть... Может чего и выйдет...

Удачи конечно...

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 31.01.2013
Откуда: Москва
Фото: 21
AntonP писал(а):
Помогите решить проблему

Ну в крайнем случае можно попробовать через райзеры подключить, если красота не сильно волнует




Member
Статус: Не в сети
Регистрация: 21.03.2003
Откуда: Москва
Пока пробую сделать красиво ))

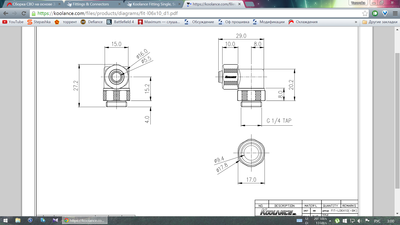

Итак, судя по чертежу Куланса, мне нужен фиттинг на 10мм шланг с внешним максимальным диаметром не более 17мм.
Что-то пока не могу найти такое. Елочки от ЕК 20мм....


Вложения:
Capture.JPG [ 33.14 КБ | Просмотров: 1102 ]

_________________
3175X|Evga SR-3|192Gb|2Tb 970 Evo Plus|RTX4090|AX1600i|PG27UQ|MO-RA3 420


Member
Статус: Не в сети
Регистрация: 31.01.2013
Откуда: Москва
Фото: 21
AntonP чёто я может недопонимаю, но родные эти штуковины разве не влезут? http://shop.ekwb.com/ek-fc-bridge-single-plexi




Member
Статус: Не в сети
Регистрация: 02.01.2006
Откуда: Клайпеда, Литва
Фото: 5
Albulane
Во во... Должно пойти.




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
AntonP писал(а):
Пока пробую сделать красиво ))
Итак, судя по чертежу Куланса, мне нужен фиттинг на 10мм шланг с внешним максимальным диаметром не более 17мм.
Что-то пока не могу найти такое. Елочки от ЕК 20мм....

Ёлка от Ку имеет внешний диаметр как раз 17мм >>> http://koolance.com/nozzle-single-barb- ... 10mm-3-8in
#77

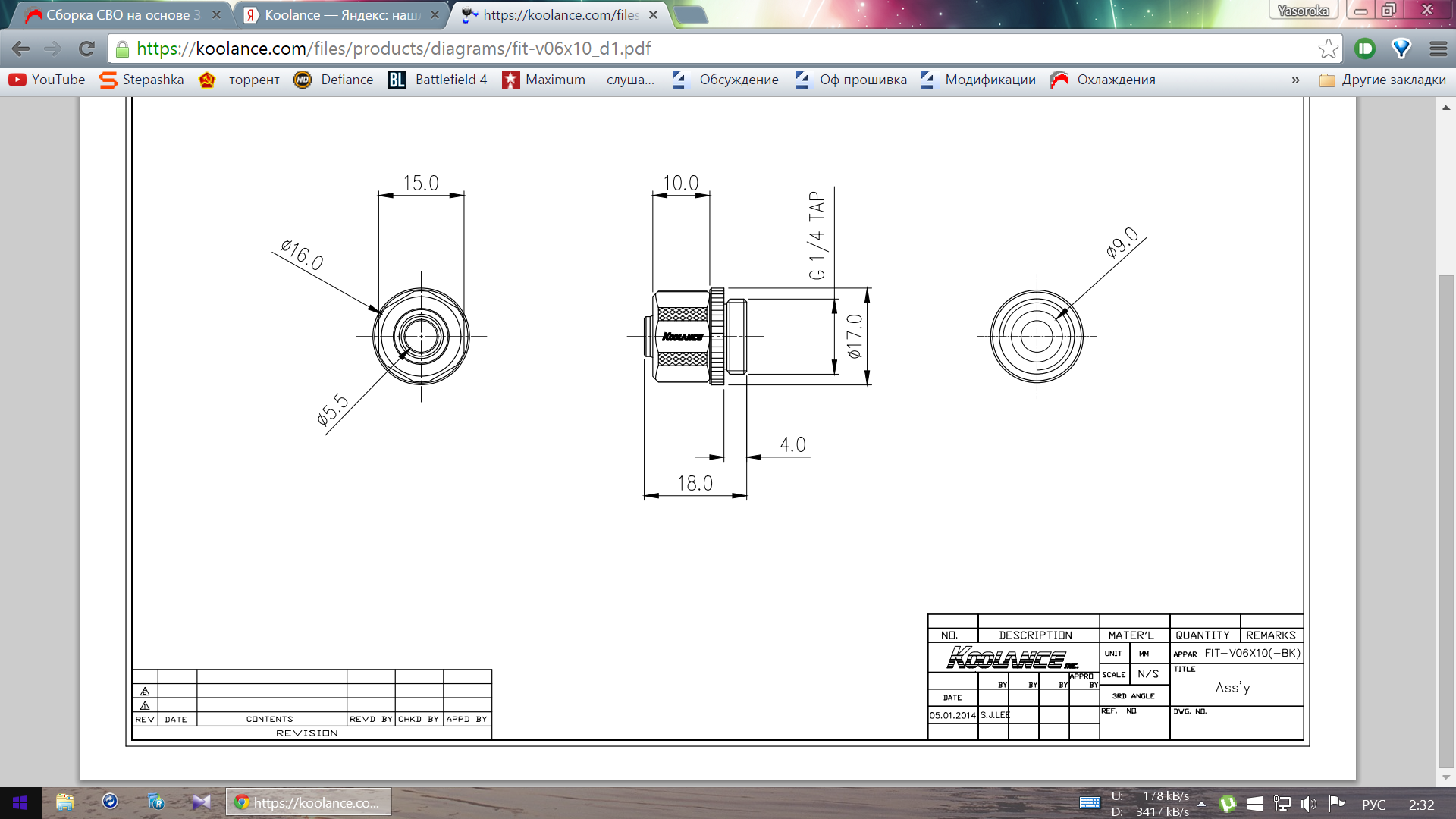

Или вот такой дистанцер/проставку(длина полезной части 20мм) и в него уже любую компрессию по наружному диаметру - думается 20мм. будет достаточно для дистанцирования фитинга от ВБ(конечно промерить перед тем как) >>> http://koolance.com/nozzle-coupling-ada ... emale-20mm
#77

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6

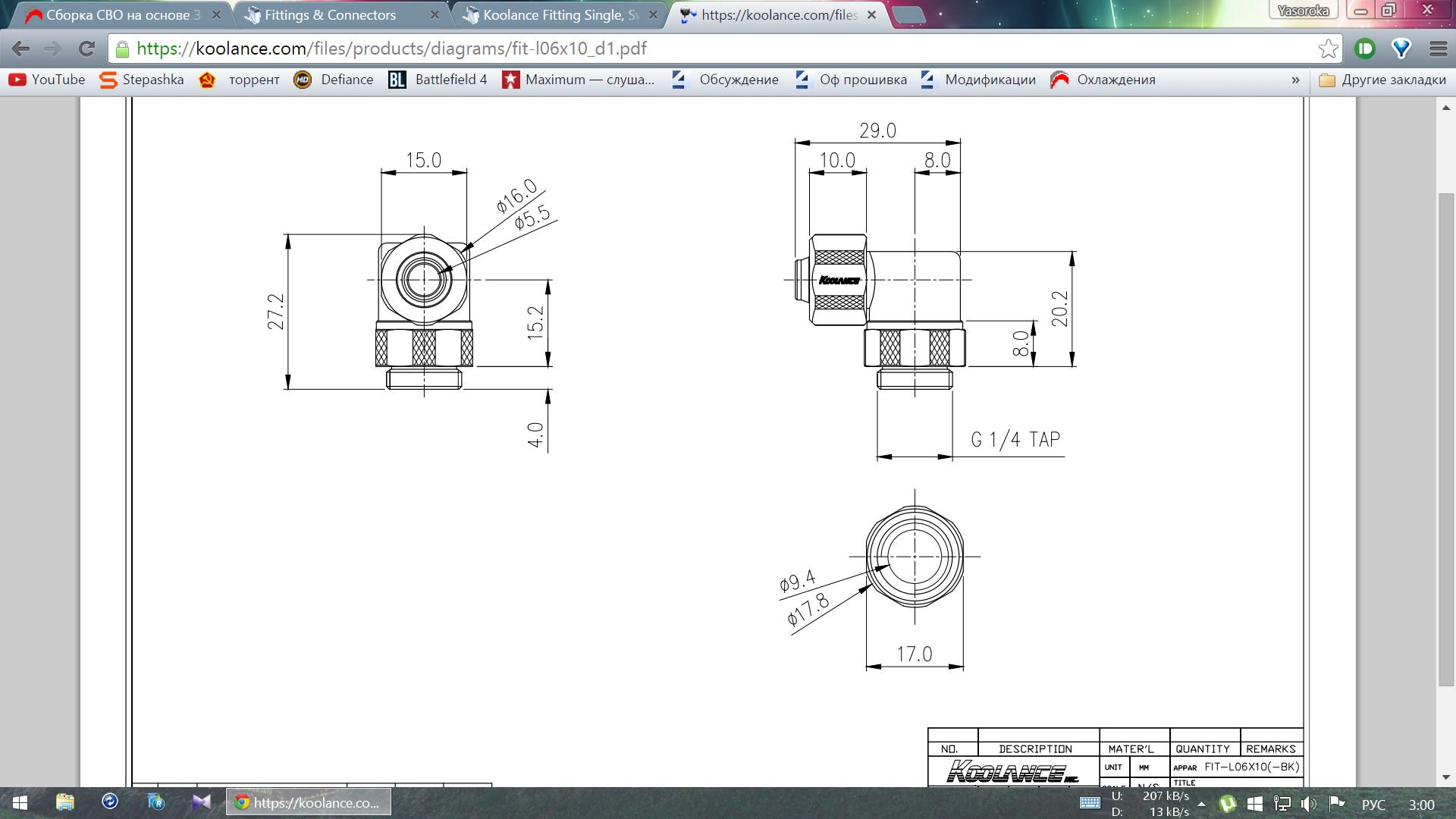

AntonP может таой фитинг заинтересует.http://www.performance-pcs.com/koolance-fitting-single-compression-for-06mm-x-10mm-1-4in-x-3-8in-g-1-4-bspp.html В сборке с http://www.performance-pcs.com/koolance-swiveling-elbow-fitting-low-profile-single.html
чертеж
Вложение:
Безымянный.png [ 402.11 КБ | Просмотров: 1058 ]

Шланг конечно тоненький.

Можно и так фитинг
чертеж фитинга (высота 23.2 мм)
Вложение:
Безымянный.png [ 414.96 КБ | Просмотров: 1055 ]
тоже тонкий шланг.




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
AntonP сли не работает при х16 и х4.

Добавлено спустя 3 минуты 44 секунды:
Нужно изначально брать было водоблоки из ацетали, а не плекса. Они сделаны по другому.
Почему и в правду не взять бриджи от ЕК.




Member
Статус: Не в сети
Регистрация: 21.03.2003
Откуда: Москва
Albulane писал(а):
AntonP чёто я может недопонимаю, но родные эти штуковины разве не влезут? http://shop.ekwb.com/ek-fc-bridge-single-plexi

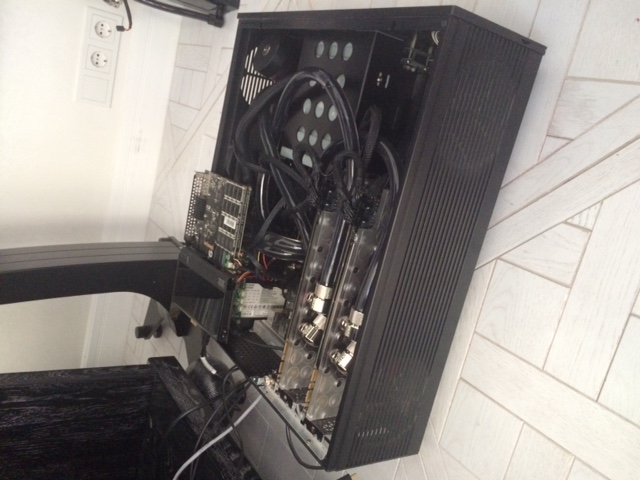

Не подходят к сожалению. У меня HTPC корпус, те над видюхами есть менее 1см места.

Добавлено спустя 14 минут 59 секунд:
yasoroka писал(а):
Шланг конечно тоненький.

У меня разводка шлангом 16/10, тоньше не хочу - 4 водоблока в контуре + MORA

Добавлено спустя 1 минуту 4 секунды:
IceFireW писал(а):
Нужно изначально брать было водоблоки из ацетали, а не плекса. Они сделаны по другому.
Почему и в правду не взять бриджи от ЕК.


Вы плохо изучили мою проблему )) см мой корпус. выбранные водоблоки единственное решение для него

Добавлено спустя 2 минуты 22 секунды:
IceFireW писал(а):
AntonP сли не работает при х16 и х4.

ошибся, там 8 линий и во всех обзорах/отзывах все работает у всех

Добавлено спустя 5 минут 40 секунд:
atlonn писал(а):
Ёлка от Ку имеет внешний диаметр как раз 17мм >>> http://koolance.com/nozzle-single-barb- ... 10mm-3-8in

у этой елки основание 17, а кольцо вроде больше и его размера нет на схеме

Добавлено спустя 4 минуты 48 секунд:
atlonn писал(а):
Или вот такой дистанцер/проставку(длина полезной части 20мм) и в него уже любую компрессию по наружному диаметру - думается 20мм. будет достаточно для дистанцирования фитинга от ВБ

к сожалению не получится, тк эта проставка пойдет вдоль видеокарты впритык к ней.
PS Все советы сводятся к тому как вывести воду ВВЕРХ карты ))) В самом начале написал почему это невозможно. У меня шланги огибают карту сзади именно по этой причине. Внимательней смотрите фото пож.


Вложения:
IMG_2889.JPG [ 99.68 КБ | Просмотров: 1019 ]

_________________
3175X|Evga SR-3|192Gb|2Tb 970 Evo Plus|RTX4090|AX1600i|PG27UQ|MO-RA3 420


Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
Кламп одетый и зафиксированный на ёлка-шланг лишь слегка больше 17мм. ...

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22249 • Страница 812 из 1113<  1 ... 809  810  811  812  813  814  815 ... 1113  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 9


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
