Автор Сообщение

Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 26.08.2008
Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 17.06.2014
Фото: 25
В общем почитал, ознакомился, и вот что выходит. Набросал схематично расположение компонентов СЖО в моём корпусе, стрелками показано движение жидкости.
Камрады, я хоть правильно мыслю, сама концепция правильная?
схема
#77

Состав СЖО пока следующий:
Резервуар:RP-452X2 Dual 5.25in Reservoir for 1-2 PMP-450/S Pumps, Rev.2.0
Помпа:PMP-450 Pump, ID 13mm (1/2in)
Водоблоки:CPU-380I Water Block,VID-NXTTNX Water Block+Back Plate for VID-NXTTNX Water Block
Радиаторы:Coolgate Copper Radiator Triple120/65mm thick/1/4" Fillport 5x G1/4" Threads,Coolgate Copper Radiator Dual 120/65mm thick/G1/4" Fillport 5x G1/4" Threads.
Жидкость:LIQ-705CL-B
Шланги:PrimoChill PrimoFlex™ Advanced LRT™ 12,7 / 9,5mm - Crystal Clear (PFLEXA-12)
Теперь пара вопросов: жидкости сколько брать с запасом, шлангов, по фитингам может какие-то конкретные посоветуете(от Koolance), потом слив жидкости чрез краник, то какой.
И с датчиками подскажите, сколько нужно, какие брать и чем всё это контролировать.




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
look
всё гуд. нормальный конфиг. хватит с запасом. единственный нюанс шланг 10/16 будет проще прокладывать - лучше держит "углы". фиттинги по паре на компонент. можно обойтись прямыми без уголков. берите никелированные - с чёрных может краска слезть. жижа по желанию. я бы ограничился обычным дистиллятом. по контуру всяко не меньше 2х бутылок выйдет, а то и больше. краник на слив ИМХО сомнительная хрень. проще в нижнем радиаторе пробку ослабить и слить.

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Member
Статус: Не в сети
Регистрация: 17.06.2014
Фото: 25
Vetalar писал(а):
единственный нюанс шланг 10/16 будет проще прокладывать - лучше держит "углы"

Спасибо, учту.
Vetalar писал(а):
проще в нижнем радиаторе пробку ослабить и слить.

Понятно.




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
look писал(а):
В общем почитал, ознакомился, и вот что выходит. Набросал схематично расположение компонентов СЖО в моём корпусе, стрелками показано движение жидкости.
Камрады, я хоть правильно мыслю, сама концепция правильная?

И как из такой схемы выгнать воздух? Угол наклона на фронтальную сторону минимален.




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
IceFireW писал(а):
И как из такой схемы выгнать воздух?


по моему вообще не проблема. на радиаторах - в которых основные воздушные карманы - полным полно дополнительных портов. скрутил пробку и выпустил аккуратно.

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Vetalar писал(а):
краник на слив ИМХО сомнительная хрень. проще в нижнем радиаторе пробку ослабить и слить.

Ну да, омерзительное зрелище, как сливать, так просто рука не поднимается, а ничего не поделаешь - никаких пробок нет, да и радиатор на крыше :D

#77




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
CrownA
на мой взгляд доплата в 20+ баксов этого не стоит. как сливать камраду его личное дело - хоть негра в ливрее с золотыми эполетами поставит на это дело. моё мнение я высказал. Вы тоже своё бесконечно правильное всунули. Ваше мнение только Ваше, не стоит его всем подряд навязывать как единственно верное. это не так :)

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Member
Статус: Не в сети
Регистрация: 10.12.2006
Откуда: Нефть и рыба
кран можно и по дешёвке прикупить в отделе сантехники. Но когда собираешь СВО в первый раз то полезно потом будет слить без крана, что бы проникнуться принципом действия самой этой СВО. Поведение жидкости не совсем тривиальное.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Vetalar писал(а):
Ваше мнение только Ваше, не стоит его всем подряд навязывать как единственно верное. это не так

В данном случае - так!




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
CrownA писал(а):
В данном случае - так!

нет, и Вы это знаете :)
кстати только что обратил внимание на Вашем фото - в кран вкручена пробка! пробка, карл! то есть сначала и у Вас надо выкрутить пробку а затем открывать кран? а без крана эта конструкция не сработает??? Вы же типа анжанер и должны понимать, что ненужное усложнение любой установки суть зло?

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Vetalar писал(а):
кстати только что обратил внимание на Вашем фото - в кран вкручена пробка!

Пробка прозрачная с гнездом под светодиод - вкручена естественно для красоты, но мешала фотосессии и светодиод на время съемок зачем то убрал...




Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6
look

Категорически не согласен с построением системы. А именно:
Резервуар (опять 25)+ помпа - Передача вибраций на корпус и перевернутая, вверх ногами, помпа.
Да и со шлангами будет бардак

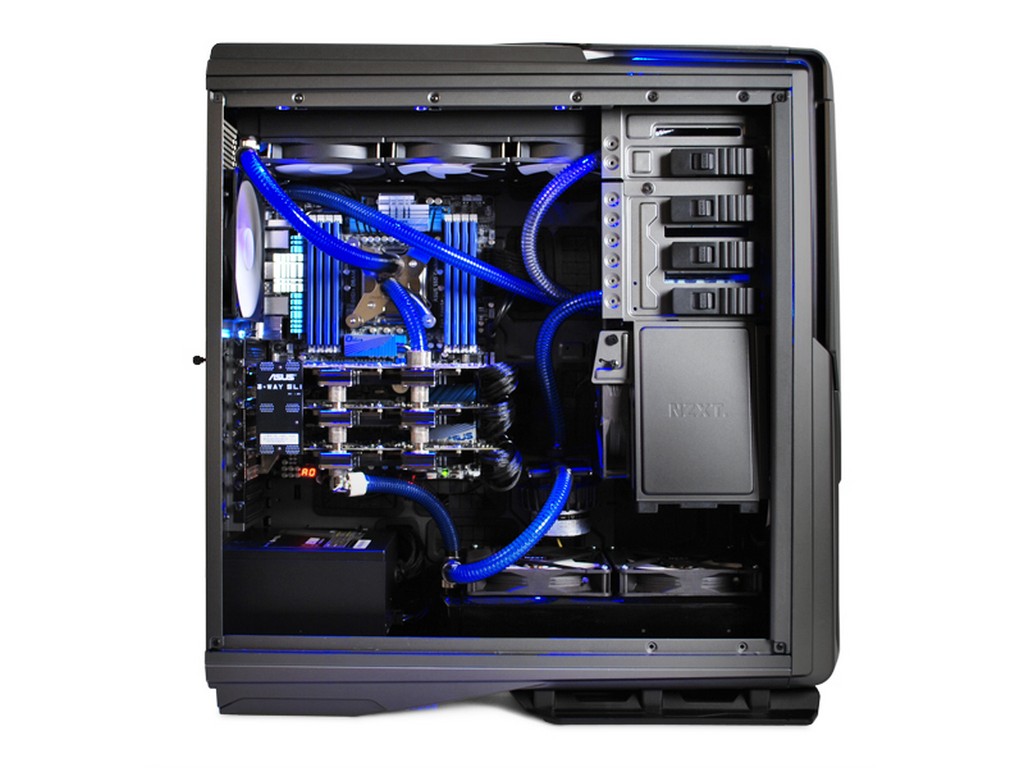

примерно такой
Вложение:
NZXT_Phantom_820_1.jpg [ 132.27 КБ | Просмотров: 1138 ]


Как по мне вот так будет лучше Youtub
:old_super:

Водичка от "КУ" - проскакивали какие то жалобы.
Количество - лучше 2л. (останется на пропатом.)
Кран - удобно и полный контроль слива.
Реобас- контроль вертушек и покозатели датчиков (ставить в 5.25")
Вот так. :ok:




Member
Статус: Не в сети
Регистрация: 10.12.2006
Откуда: Нефть и рыба
Vetalar писал(а):
единственный нюанс шланг 10/16 будет проще прокладывать - лучше держит "углы".
Зависит от корпуса. Если очень тесно то лучше 13мм а не 16мм.

Добавлено спустя 5 минут 13 секунд:
yasoroka писал(а):
Резервуар (опять 25)+ помпа - Передача вибраций на корпус и перевернутая, вверх ногами, помпа.
да, но не критично. это совсем последняя капля, когда уже харды засунуты в звукоизолирующие коробки, БП в пассиве, весь корпус звукоизолирован и все вентиляторы выставлены на самый минимум... то тогда да, последним источником "шума" остаются вибрации от помпы. Но это конечно не критично, да и может у Ку это продуманно. Пользователь может даже и не заметить. Если удобней с таким ресом то пусть ставит.

Добавлено спустя 2 минуты 23 секунды:
Если возмёшь реобас то можешь и датчик температуры воды поставить. У меня реобас scythe kaze master 2, и обороты показывает, и 4 показателя температуры, в добавок дешёвый. Советую.




Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6
TheBeast1590 писал(а):
да, но не критично.

Да,ну. Дребезжащие заклепки просто взорвут мозг.
Я аж корпус ногами пинал.
А так ниче,работать будет. :D




Junior
Статус: Не в сети
Регистрация: 27.01.2015
Откуда: г. Инта Коми Ре
Фото: 17
Дело конечно хозяйское, но будь в наличии краны на момент сборки моей СВО, обязательно поставил бы. В наличии в магазинах с которых делал заказ компонентов СВО (Оверхард и Ватеркул) не было, а собрать уж очень хотелось. Говорят что при выкручивании пробки в закрытом контуре вытечет не много (подставьте пиалу или блюдце), но не представляю как бы я его туда запихал, да не хотелось этого делать в пределах корпуса. Так что временным решением было такое как на фото


теперь уже есть в наличии кран, так что при первом сливе будет установлен на своё законное место.


Последний раз редактировалось serginta 09.07.2015 20:25, всего редактировалось 3 раз(а).



Member
Статус: Не в сети
Регистрация: 26.11.2014
Фото: 6
serginta фотки не открываются.




Junior
Статус: Не в сети
Регистрация: 27.01.2015
Откуда: г. Инта Коми Ре
Фото: 17
yasoroka писал(а):
serginta фотки не открываются.


стрелки крутятся - фотки большие, нажимаю на стрелки открываются - поправил




Member
Статус: Не в сети
Регистрация: 17.06.2014
Фото: 25
yasoroka
Да не должно быть со шлангами бардака, будет всего пять штук, вот схема. Или она не верная.
схема
#77

А на видео вход жидкости получается внизу, а выход сверху колбы. :shock: А куда он приладил вторую помпу, и для чего она.




Junior
Статус: Не в сети
Регистрация: 27.01.2015
Откуда: г. Инта Коми Ре
Фото: 17
look писал(а):
А на видео вход жидкости получается внизу, а выход сверху колбы. :shock: А куда он приладил вторую помпу, и для чего она.


да нет там второй помпы, стоит DDC с топом с совмещённым резервуаром, с реза помпа забирает и гонит по системе, потом сверху возвращается в резервуар




Member
Статус: Не в сети
Регистрация: 17.06.2014
Фото: 25
serginta
А понял, это с проца тепло отводится в нижнем радике, а с видео тепло отводит верхний радик.
