Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 06.04.2006 Откуда: Светлогорск. BY
atlonn писал(а):
Но как бы то не было - контора Koolance применяет в своём ассортименте радиаторы из Al,при том,что рекомендует для комбинированных контуров и не только пользовать их же фирмовую ЖиЖу - жалоб не наблюдал...
было бы удивительно, если бы она предлагала использовать в их контурах - жижу конкурента)
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Avator666 Вах-Вах... Я к тому,что их ЖиЖа основывается на пропиленгликоле(работа в контурах с разнородными Ме) о котором мы с вами ведём беседу или не ведём... А впрочем, Удачи конечно...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 06.04.2006 Откуда: Светлогорск. BY
atlonn писал(а):
Я к тому,что их ЖиЖа основывается на пропиленгликоле
у пропиленгликоля теплопроводность где то в полтора раза хуже чем у воды. но он вообще не реагирует с металлами. что мешает мне смешать дистилят с пропиленгликолем, и получить тот же самый эффект? мне интересно, какая пропорция пг/дистилят в вашей жиже. моя присадка вообще хрен пойми из чего сделана
Member
Статус: Не в сети Регистрация: 01.11.2008 Откуда: Саратов Фото: 320
Avator666 писал(а):
Все целое, без малейших признаков коррозии. В жижу мешал дистилят+антикоррозиййная присадка swiftech hydrx.
На то она и присадка. Псевдоводянки, из которых процентов 95 имеют алюминиевые рады и медные водоблоки, работают на гликолевых смесях. Дохнут в основном из-за отказа помп.
Member
Статус: Не в сети Регистрация: 06.04.2006 Откуда: Светлогорск. BY
Состав моей присадки совсем не полезен, если ее выпить)) - Ethylene glycol 3 to 4%, Potassium 2-ethylhexanoate 2 to 3%, Para-hydroxybenzoic acid 0.15 to 0.5%, Diethylene glycol 0.1 to 0.15%. Пропиленгликоля в составе нет, плюс мешается она 100 мл присадки на 900 мл дистилята. Такое количество присадки практически не снизит теплопроводность жижи. В отличии от замесов пг и воды, где будет высокая концентрация пропиленгликоля.
Жёсткий_Чебур писал(а):
Псевдоводянки, из которых процентов 95 имеют алюминиевые
Думаю хороший алюминиевый рад покажет отличную производительность, совсем чутка похуже меди. а если почитать обзоры на обычные воздушные кулеры - то там медь не давала ничего кроме лишнего веса. Разница температур между кулерами была в пределах погрешности. Называть водянки с ал радиаторами - псевдоводянкаами, думаю совсем не корректно. Да и пг на помпу точно никак не повлияет.
Последний раз редактировалось Avator666 18.08.2015 16:09, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Avator666 писал(а):
у пропиленгликоля теплопроводность где то в полтора раза хуже чем у воды.
Мне это не мешает "иметь" температуры железа много меньше чем у владельцев контура на водице...
Avator666 писал(а):
но он вообще не реагирует с металлами.
Скажу так..:
Затраты на качественный теплоноситель предпочтительнее, чем расходы на ремонт\замену\возню с дорогостоящими комплектующими контура...
ТЕПЛОНОСИТЕЛЬ НА ОСНОВЕ ПРОПИЛЕНГЛИКОЛЯ
Безусловно страхует систему от разрыва. Агрегатное состояние во внерабочем состоянии при низких температурах - жидкое (кашеобразное). Увеличение объема при полном обездвиживании раствора (замерзании) - 0,1%.Сливать систему в зимнее время не требуется - испытал этой зимой на наружнем радиаторе... Пропиленгликолевый теплоноситель практически единственный продукт такого назначения, когда при полном испарении воды из состава теплоносителя при последующем охлаждении пропиленгликоль не замерзает до минус 60°С (Этиленгликоль замерзает при 13°С)... Экологически и токсикологически безопасен. Обеспечивает наивысший после воды уровень безопасности. Его показатели в несколько раз превосходят этиленгликолевый теплоноситель. Токсичность этиленгликоля ЛД 50 – 4 700 мг/кг. Токсичность пропиленгликоля ЛД 50 – 20 300-23 900 мг/кг. Не опасен даже при длительном вдыхании паров и не вызывает отравления при случайном приеме внутрь... Некоррозионноактивен конечно с присадками - коим в фирмовых хладагентах отведена большая роль. Совмещается со всеми конструкционными материалами систем... Благодаря содержащемся в антифризах специальным присадкам замедляется процесс коррозии стали, чугуна, алюминия, меди, припоя, латуни, предотвращается процесс «высаливания» на теплообменной поверхности, исключается образование накипи... Хорошие теплофизические свойства... Несмотря на более высокую вязкость, теплоноситель на основе пропиленгликоля обладает "смазывающим эффектом", снижающим гидродинамическое сопротивление (приблизительно на 25 %) и улучшающим условия работы циркуляционных насосов в контуре. Теплоноситель на основе пропиленгликоля стабилен, при эксплуатации в рабочем интервале температур, длительно не разлагается и не окисляется... Накипи не образует... Пропиленгликоль способствует удалению с внутренних поверхностей теплообменного оборудования отложений... Теплоноситель на основе пропиленгликоля обладает меньшей плотностью по сравнению с этиленгликолевыми теплоносителями и благодаря этому меньше расход электроэнергии на прокачку теплоносителя... Пожаровзрывобезопасен... Малолетуч... При разливе не требуется замена пола, плитки, утеплителя, достаточно убрать теплоноситель, а поверхность промыть водой...
Создание комплексов с замкнутой системой термообеспечения требуют применения высоконадежных, экологически чистых теплоносителей, выдерживающих большие энергетические перегрузки, обладающих, как высокими показателями теплоемкости и теплопроводности, так и высокими показателями антикоррозионности, долговечности, термостойкости к кристаллизации и хорошими смазочными свойствами. Именно такими свойствами обладают теплоносители на водной основе пропиленгликоля...
У подобных теплоносителей фирмовых есть пара недостатков --- стоимость,малое поверхностное натяжение(текуч) ну и слегка плотноват(здесь не актуально для современных помп СВО без воздействия низких температур)...
Вывод очевиден... Пользуем рекомендованные ЖиЖи практиками и спим спокойно...
Avator666 писал(а):
что мешает мне смешать дистилят с пропиленгликолем, и получить тот же самый эффект?
Не знаю..! Наверное тот факт,что в ЖиЖе присутствуют ещё и присадки акромя водицы и самого пропиленгликоля - имя присадкам мне не известно,думается "ноу-хау" Ку...
Avator666 писал(а):
мне интересно, какая пропорция пг/дистилят в вашей жиже.
у пропиленгликоля теплопроводность где то в полтора раза хуже чем у воды.
Теплопроводность это не основная проблема гликолей. Сильное увеличение вязкости и как следствие увеличение пограничного ламинарного слоя при течении в радиаторе, вот это корень зла. Но опять же это проблема только при низких температурах жидкости (меньше +20...+25). Разница вязкости при +20 и +40 градусах два раза.
Avator666 писал(а):
что мешает мне смешать дистилят с пропиленгликолем
Если их просто так смешать то вы не получите устойчивую связь и через год +/- какое-то время пропилен гликоль выпадет хлопьями в системе. В промышленности запрещено смешивать пропиленгликоль и воду. То есть купить 90% пропиленгликоль и разбавить его водой из соседней бочки это смерть оборудования. Можно только купить уже приготовленный на заводе раствор нужной концентрации.
Avator666 писал(а):
не несите ерунды. думаю мой 240мм алюминиевый радиатор при грамотном обдуве, будет,как минимум не хуже, вашего Magicool 240 Slim
Разговор наверно не про теплообменники, а про устройства в общем. То есть недоводянка это не проблема радиатора, а проблема устройства в целом. Про псевдопомпы верно подмечено.
_________________ http://vodoblog.ru/ - блог о системах водяного охлаждения
Member
Статус: Не в сети Регистрация: 06.04.2006 Откуда: Светлогорск. BY

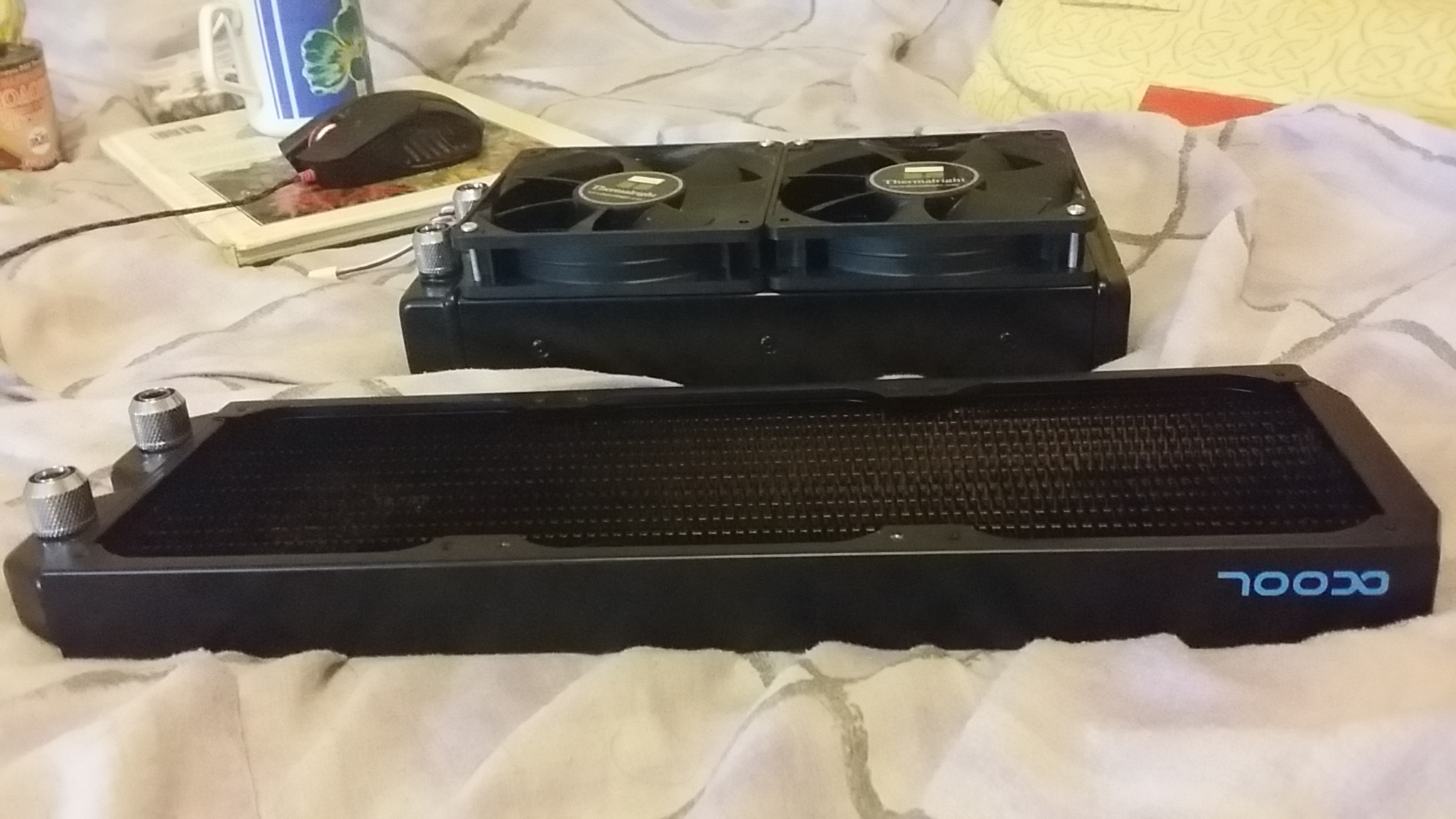

ну мой ал рад (тот что дальше на фотке) выглядит заметно лучше, чем рады в необслужке)) до сих пор удивляюсь, как китаец развелся отдать мне альфакуловский рад за 15 баксов)) как же они боятся администрации сайта)
Продавец
Статус: Не в сети Регистрация: 03.10.2003 Фото: 88
noshit пфф, ну а концентраты антифризов зачем тогда продают? мешать можно под нужную температуру, с соот. % соотношением. рецепт вода + гликоль рабочий, но нужны присадки (причем "правильные", которые не создадут проблем, не дадут осадков и прочих неприятностей, на которые можно закрыть глаза в контуре авто или которые даже могут быть полезны, но которые нежелательны в сво).
Member
Статус: Не в сети Регистрация: 06.04.2006 Откуда: Светлогорск. BY
noshit писал(а):
возможно только в заводских условиях
пг - отличный растворитель. т.е. он замечательно растворит в себе все что туда засунут. или, по вашему, присадки в пг добавляют под давлением, или под высокой температурой? зачем именно заводские условия?
Продавец
Статус: Не в сети Регистрация: 03.10.2003 Фото: 88
noshit
Цитата:
вот вот... Запихать присадки в пропиленгликоль возможно только в заводских условиях.
ну конечно отсыпать и размешать можно только в заводских у Mayhems'а (который начинал в домашней лаборатории) безусловно завод рядом с домом (одно время вёл с ним переговоры о закупках в т.ч. присадок, но потом понял что нецелесообразно, т.к. достать в россиюшке что либо "промышленное" мелким оптом практически нереально - в лучшем случае это будет самовывоз х3 из какой деревни, т.е. тара и теже гликоли). "на заводе" это делают, потому что ручной труд для производства подобной продукции слишком дорог, неточен и даже много человек не заменят всего 1 автоматическую линию. Сами присадки, гликоли и воду безусловно производят в промышленных условиях, но мешать при желании можно и на "коленке" (для себя).
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
noshit писал(а):
Ну уболтали языкастые... Можно мешать но нужно понимать, что мешается, а что нет.
Ага, ты чтобы чаю попить, наверное в ресторан ходишь? А то ведь вдруг чего не поймешь и не того и не той температуры намешаешь, в не заводских то условиях, а потом животик бо-бо
