Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Жёсткий_Чебур писал(а):
Фирменность и «илитарность» жижи не причём. Всё решает радиатор в зоне отрицательных температур.
При чём здесь фирменность - "илитарность"..? Риторика... Просто Ку выпускает пропиленгликолевую ЖиЖу которая прошла у Меня долговременный и экстримальный контроль качества в течении многих лет..! Я имею право именно её рекомендовать к использованию..! А вот чтобы эксплуатировать радиатор в среде к примеру низких температур да и не только и не получить негативный опыт я и рекомендую ЖиЖу от Ку к использованию... Т.е. сам по себе радиатор Ни чего не решает где бы он не находился..!
Ну а если садовый инвентарь под названием Грабли нравится юзверям,то я не против - хоть будет,что почитать...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 20.08.2009 Откуда: Москва Фото: 2
IceFireW Это если блоки высохли, и то под горячей водой вымывает все. Я на первой сборке сидел почти год на антифризе красном и потом радиатор и блок проца лежали с пол года. Под горячей водой промыл и все нормально, потом еще пол года на дистилляторе сидел и не покраснел.
_________________ Мнения автора могут не совпадать с его точкой зрения.
Member
Статус: Не в сети Регистрация: 16.05.2015 Фото: 3
сейчас одеваю водоблок на видеокарту и чет кажись я лоханулся купил термокрокладки для чипов памяти акаса 0,3мм но родные были потолще. Собирать с тем что есть - но затянуть потуже или искать прокладки толще ?
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Farmazon В документе к ватеру есть размеры/толщины термопадов - от и наберите из того,что есть в наличии нужную толщину термопадов... Добро использовать качественную термопасту меж слоями бутера...
Ни каких "затянуть потуже" не приемлемо..! Только как говорит производитель..! Ну и конечно в комплекте к ВБ должны были быть термопады в необходимом кол-ве и нужных толщин...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 16.05.2015 Фото: 3
atlonn писал(а):
Farmazon В документе к ватеру есть размеры/толщины термопадов - от и наберите из того,что есть в наличии нужную толщину термопадов... Добро использовать качественную термопасту меж слоями бутера...
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Farmazon Берём в лапки шматок термопада нужного размера,наносим на него супер тонкий слой термпасты(прозрачность слоя приветствуется),накрываем следующим шматком термопада нужного размера и так далее до нужной толщины... К примеру ежели у вас в наличии 0,3мм толщиной термопад,то бутер из двух по 0,3мм будет достаточен для Нужных 0,5мм по требованию производителя ВБ или нужно 1мм термопада - собираем бутер из 3-ёх по 0,3мм...
Примерно в таком стиле...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 06.04.2006 Откуда: Светлогорск. BY

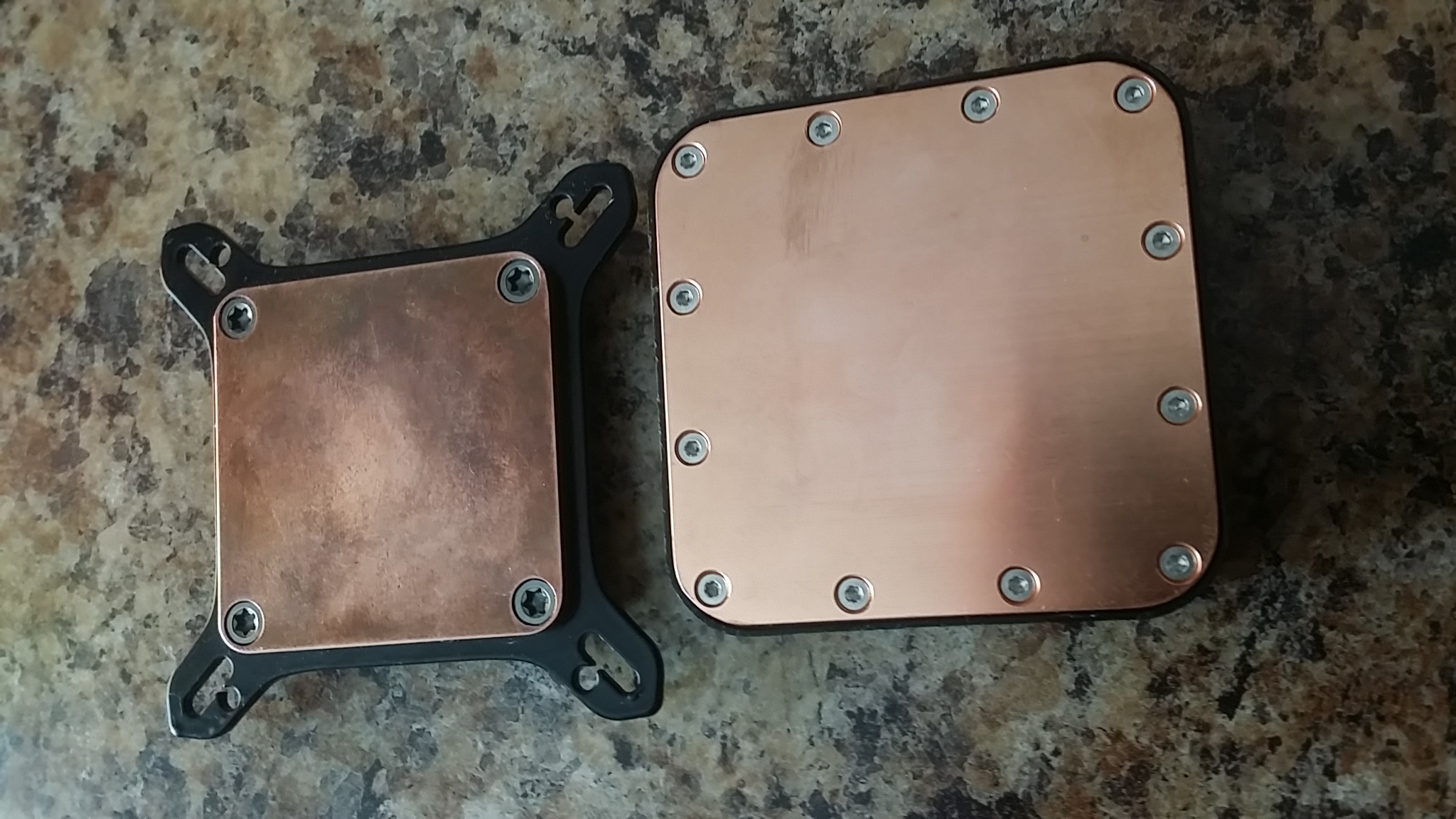

нашел таки на али свой мэджиколвский ватер. там хоть его разобрали нормально да сфоткали кишки. я и не думал что там все так грамотно внутри устроено. сам разобрать не смог, потому что нигде не могу найти "алень ки" под эти очень маленькие винтики. ватер купил через гречку за 34 бакса на перфомансе) на али китайцы реально сумасшедшие. 82 бакса просят.. там порой такие ценники выскакивают, что порой невольно хохотнешь)) http://ru.aliexpress.com/item/Intel-amd ... 65913.html
только походу основа не из чистой меди. основа ватера на видюху уже покрылась окислами, а основа у этого ватера в первозданном виде. что-то они в сплав насыпали стопудово
Member
Статус: Не в сети Регистрация: 06.04.2006 Откуда: Светлогорск. BY
zens писал(а):
народ присоветуйте ватер с фитингами G1/4 под intel 5820K
берите EK-Supremacy MX или EK Supremacy EVO - не прогадаете. мх версия - не дорого и очень сердито. а фиты уже подбирайте сами, которые нужно. плюс в онлайн шопе от ек - есть недорогая доставка в Россию.
Последний раз редактировалось Avator666 23.08.2015 14:40, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 24.01.2011 Откуда: Магадан-СПб Фото: 16
Добрый день уважаемые форумчане,
возник такой вопрос: Есть 2 Жирафа 780 (модель: ASUS GTX780-DC2OC-3GD5)... очень хочется их замутить под воду но вот фулкаверов конкретно на них не найти... уже не найти (сняты с производства )... что можно подобрать на них? Может есть какие то фулкаверы которые на них подходят с других моделей? Ну или что можно на них прилепить из универсальных водоблоков?
Member
Статус: Не в сети Регистрация: 06.04.2006 Откуда: Светлогорск. BY
AmonRA писал(а):
Ну или что можно на них прилепить из универсальных водоблоков?
весьма годный универсальный вариант http://www.alphacool.com/product_info.p ... Black.html но вот что делать с охладой памяти и силовых, в таких тесных пространствах - я хз) думаю можно аккуратненько влепить по паре быстроходных 80 мм вертушек на каждую из видюх - с напрягом, но справиться должны есть еще такой фулкавер http://www.alphacool.com/product_info.p ... Black.html В списке совместимости карта: ASUS GTX780-3GD5 GeForce GTX 780 3GB GDDR5 (90YV04G0-U0NA00) хз, ваша или нет
