Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Привет, ребята, поделитесь опытом - какие хорошие(качественные/надежные) фитинги сейчас приобрести? Производитель, серия? У меня контур уже больше 5 лет в эксплуатации, сейчас пересобираю в другой корпус, это уже третья или четвертая пересборка. Все это время использую компресионные фитинги Bitspower такие и такие. Те, что типа никелированные, оказались г... Покрытие с них слазит, незащищенная медь окислилась, черные уплотнительные резинки поплющились и малость потрескались. Ну, срок таки не малый, и, можно сказать, что свое они отслужили, но только если не сравнивать с черными фитингами. Не знаю уж чего там за покрытие, воронение чтоли). Эти фитинги досихпор как новые, ни следа износа, и зеленые уплотнительные резинки тоже в очень хорошем состоянии. Теперь мне нужно заменить пять "серебряных" фитингов. Посоветуйте, плиз, на что обратить внимание.
Member
Статус: Не в сети Регистрация: 19.08.2012 Откуда: Krasnodar Фото: 4
Alexandr, юзаю битсов в никеле уже около 4-х лет, за время использования только 2 штуки потускнели, остальные как новые. Систему пересобирал раз 10. А о-ринги я сразу заменил на всех фитингах, на те же битспауэр. По-мимо битсов, в системе альфакул (угловые) и куланс. Вот их тоже могу присоветовать.
Alexandr, мне очень понравились фитинги от Swiftech. И проходное сечение полноценное, а не как у ЕК, и надёжно(можно ключом затянуть) и хромирование, а не никелирование. Можно смело брать.
Там все от руки крутиться, не надо ключом, водяным прошу, не надо.
Руки-то у всех разные. Некоторые ладошками гвозди забивают ))) в кирпичные стены... У Swiftech кстати на сайте есть рекомендации по затяжке. И там прям рекомендуется ключ. Понятно, что с головой к этому нужно подходить.
_________________ http://vodoblog.ru/ - блог о системах водяного охлаждения
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Alexandr Присмотритесь к арматуре Koolance(в Никеле только) - ежели по дизайну подходят,то берите --- по качеству/удобству/долгожительству вопросов не возникнет Много лет..! Конечно я не одинок... Добиваю арматуру ключиком - гарантия 100% посадки на место...
Kostello58 писал(а):
фитинги от Swiftech хромирование, а не никелирование.
Поясните профит в контексте СВО-компьютера(конечно метод нанесения покрытия используется электролитический в обоих вариантах)... а то как-то читается в превосходной степени о хроме по отношению к никелю
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Привет, спасибо! Мне тоже Koolance нравится. Есть у меня пара железок от них,ничего плохого не скажу. Вот только шланг и фитинги у меня 7/16", 5/8", нужно было сразу явно написать)). Koolance, да и Swiftech тоже, под 7/16", 5/8" не делает арматуры, а все менять тоже не хочется. Только если 3/8" 5/8" приспосабливать... подойдет? или не стоит морочиться?
Kostello58 писал(а):
...проходное сечение полноценное, а не как у ЕК,...
, а что не так с сечением у ЕК? Шестигранник? Неужели так сильно повлияет? сомневаюсь...
Хочется узнать практический опыт, так ктонить делал? Компрессионное кольцо фитинга(3/8" 5/8") рассчитано на толщину стенки шланга 3мм. Оно может не дожать шланг со стенкой примерно 2,5 мм(7/16", 5/8").
есть семь хороших фитингов и пять плохих, все 7/16", 5/8" и шланг такой. Согласен, шланг сменить не проблема, но тогда придется все 12 фитингов менять прицепом, если принять во внимание Ваше предложение 4200+шланг против 1750. Для меня разница существенная. У EK норм фитинги? Ктонить юзает?
Member
Статус: Не в сети Регистрация: 26.11.2014 Фото: 6
Alexandr Предложу другой вариант: Бадяжишь 0.5 литра воды и лимонки две чайные ложки. Старые фитинги и любые кусочки меди бросаешь в этот раствор. На сутки, изредка помешиваешь.

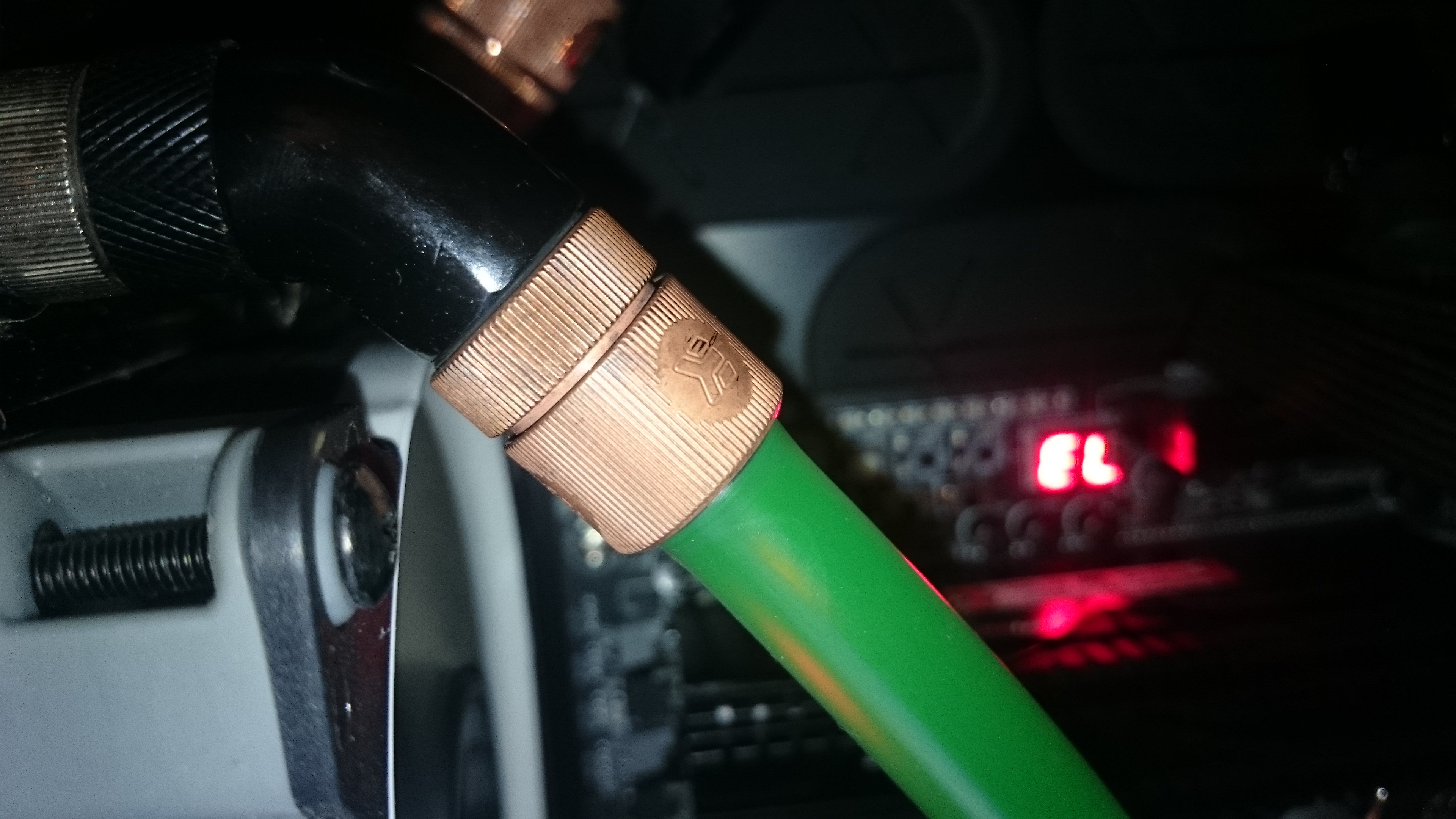

Фитинги покроются слоем меди и получится(выглядит симпотно) вот так:
