Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 25.09.2007 Откуда: Москва Фото: 97

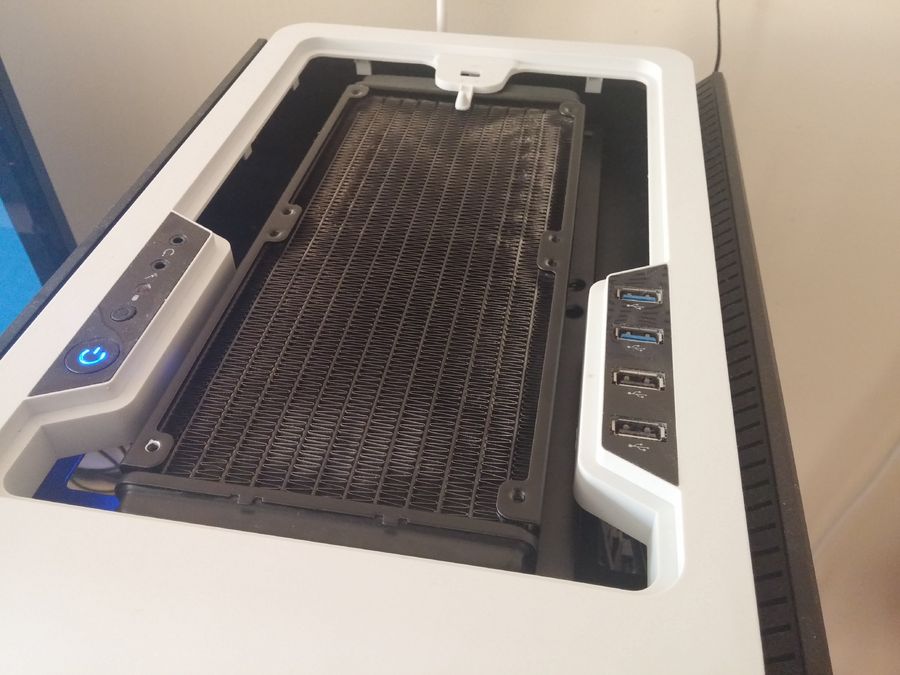

kUkUs Вперед радик есть смысл ставить только что-то сделав с передней панелью, иначе от него толку нет. Сзади 1х120 ставить - он туда не влезет если будет стоять рад наверху. Можно попробовать вкрячить тонкий, а вентиль снаружи. Наверх 2х140 влезет если передний 5.25` отсек не нужен. И то нужно вырезать шаблоны и примерять. На http://www.overclock.net есть несколько сборок, ищутся по "Aerocool Dead Silence" или "Aerocool DS Cube" Ну или тута: Фотографии "СВО" компьютеров #12444379 Сейчас выглядит как-то так:
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Vetalar О потреблении водицы магистральной не буду... А вот о фильтре спрошу... Будет фильтрующий элемент..? Трубопровод будет спрятан..? В общем слегка подробнее расскажите...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 26.06.2008 Откуда: беларусь гомель Фото: 20
atlonn
фильтр только перед счётчиком, отдельно не планировал. трубы под полом проложены во время ремонта. перед ПК н/з э/м клапан с контролем от 12В с БП и вентиль для регулировки расхода. дальше арматура камоцци и ПА труба 10/12. ну и обратка в бак для ПММ. на ЦП будет энзотек со штыревой структурой и аквовский фулл на ВК. ЦП не должен сильно страдать от засора, а ВК с прозрачной крышкой - видно будет. фильтр позже встрою если понадобится.
_________________ You MUST be STEEL!!! You MUST be DOOM!!!
Заблокирован Статус: Не в сети Регистрация: 23.06.2014
Vetalar писал(а):
видно будет. фильтр позже встрою если понадобится.
У нас если вода отключена по какой либо причине, после включения из крана идет ржавая и с мелкими частицами(нз что это), а потом только чистая. Значит вы будете платить за всю воду, что охладит ваш комп?
Member
Статус: Не в сети Регистрация: 19.08.2012 Откуда: Krasnodar Фото: 4
Vetalar, если не личная скважина, то водопроводная вода вашу систему быстренько убьет. Налет, ржавчина и т.п. гарантированны. Конечно, можно поставить несколько фильтров ступенчатой очистки на входе в систему, но их придется куда-то прятать, иначе будет колхоз, и стоить будет не дешево. Ну, и не помешает расширительный бак, все таки давление в кране по-больше будет, чем в обычном контуре. В общем, имхо, затея так себе...)
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
gnusarjov писал(а):
можно организовать только через теплообменник
Скажем так - хоть через теплообменник, хоть без, а конденсат на водоблоках гарантированно обеспечен. У кого стояки в квартире железные, может наглядно в этом убедиться. Стояк еще можно покрасить специальной краской или замотать тряпкой/поролоном, а вот что с водоблоком то делать? Можно конечно поставить калорифер, подогревающий воду из под крана до 20 градусов и конденсата не будет, но тогда кроме халявной воды должна быть и халявная электроэнергия...
