Автор Сообщение

Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 26.08.2008
Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
olegdjus писал(а):
Вот интересно, как ставить в моем случае? МП расположена горизонтально

Страшилки о пузырях-убийцах, скрывающихся, как ниндзи, в темных недрах водоблоков, очень сильно преувеличены :D .
Как удобней и красивей для разводки, так и ставь! Кстати, всех касается :D .




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
CrownA
"Пузыри-убийцы" - это зачётно..! Обхихикался..! :)

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 07.12.2010
Откуда: Koenig-Moscow
Фото: 15
Dimentoza писал(а):
Биквиты проблемно становятся втроём на радиатор. Придётся рёбра стачивать с боков.


Да, они кривовато становятся. Буквально 3 мм не хватает - друг другу мешают.

_________________
Начало первого вольтмода https://forums.overclockers.ru/viewtopic.php?p=540715#p540715




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
olegdjus писал(а):
Вот интересно, как ставить в моем случае? МП расположена горизонтально

а в вашем случае я сделаю исключение, ставьте как хотите, хоть треугольничком.




Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2

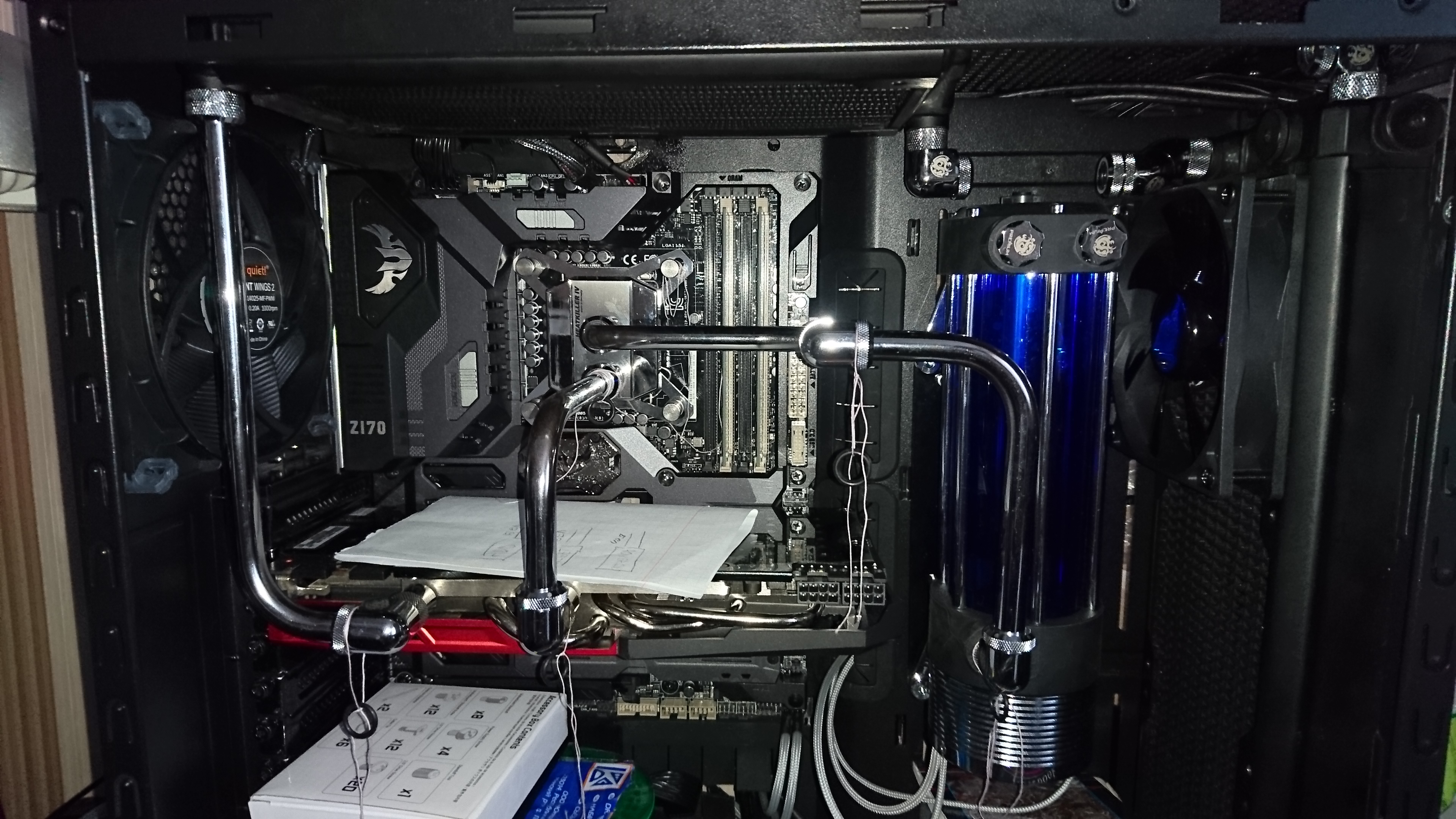

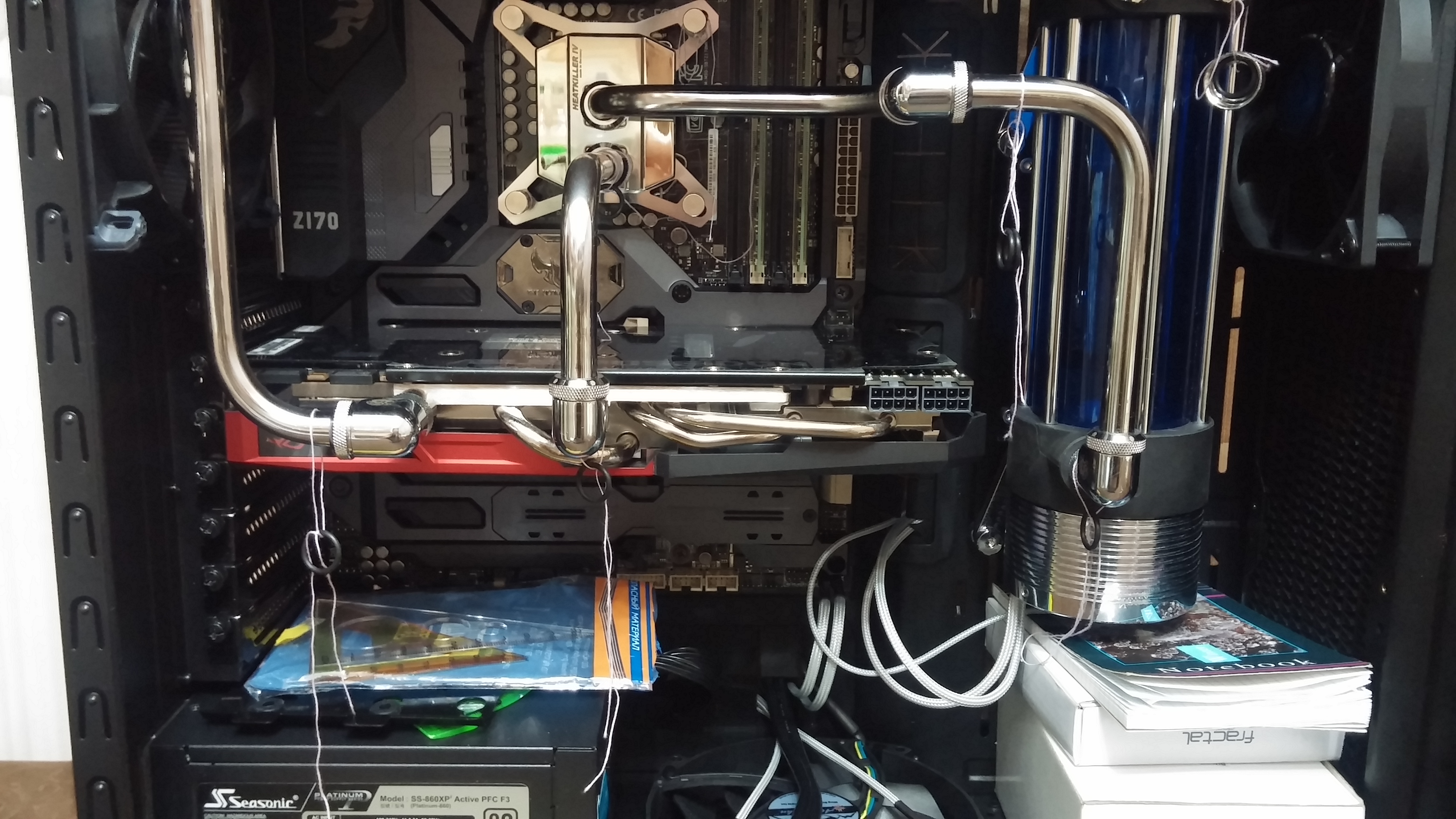

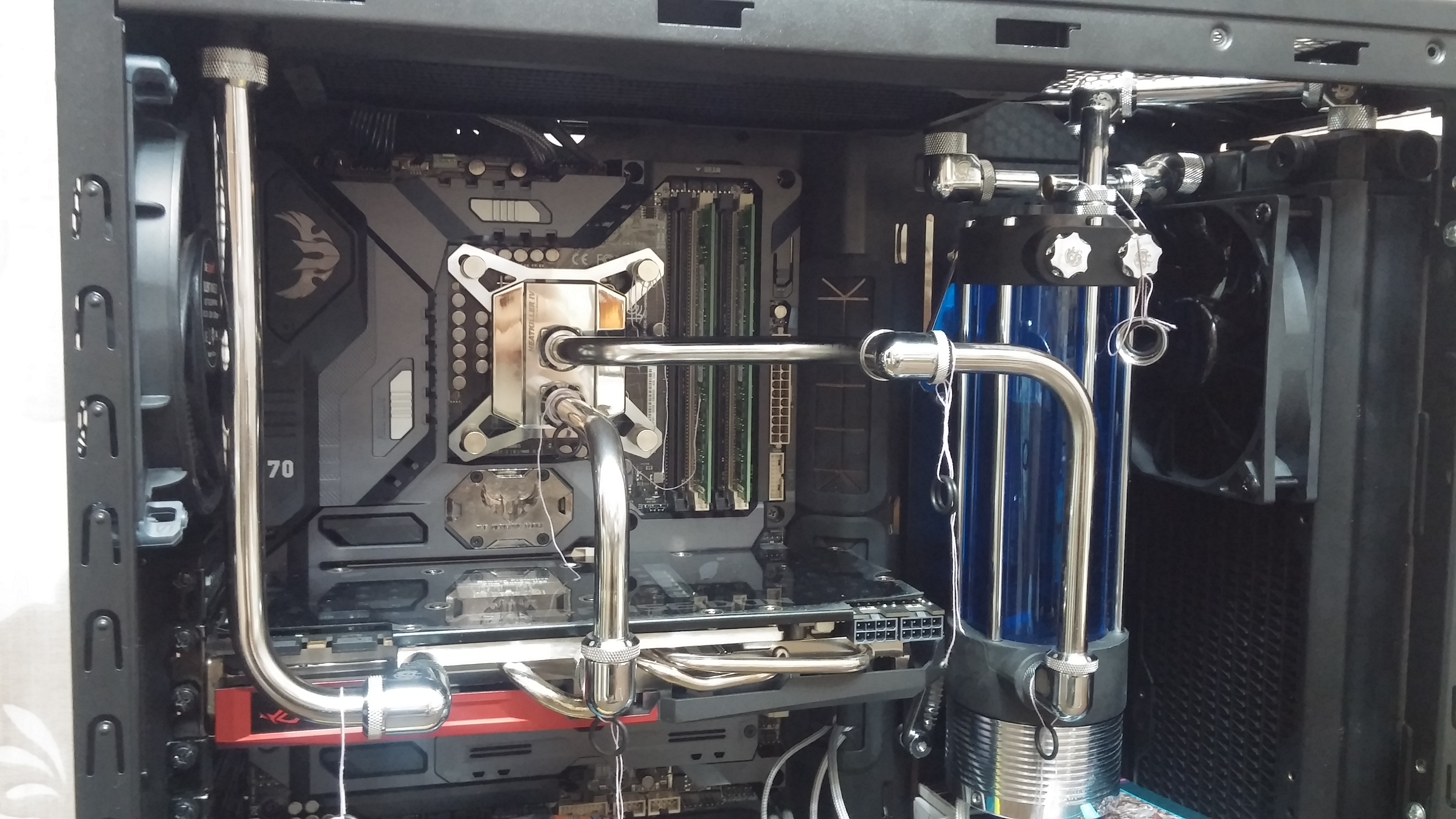

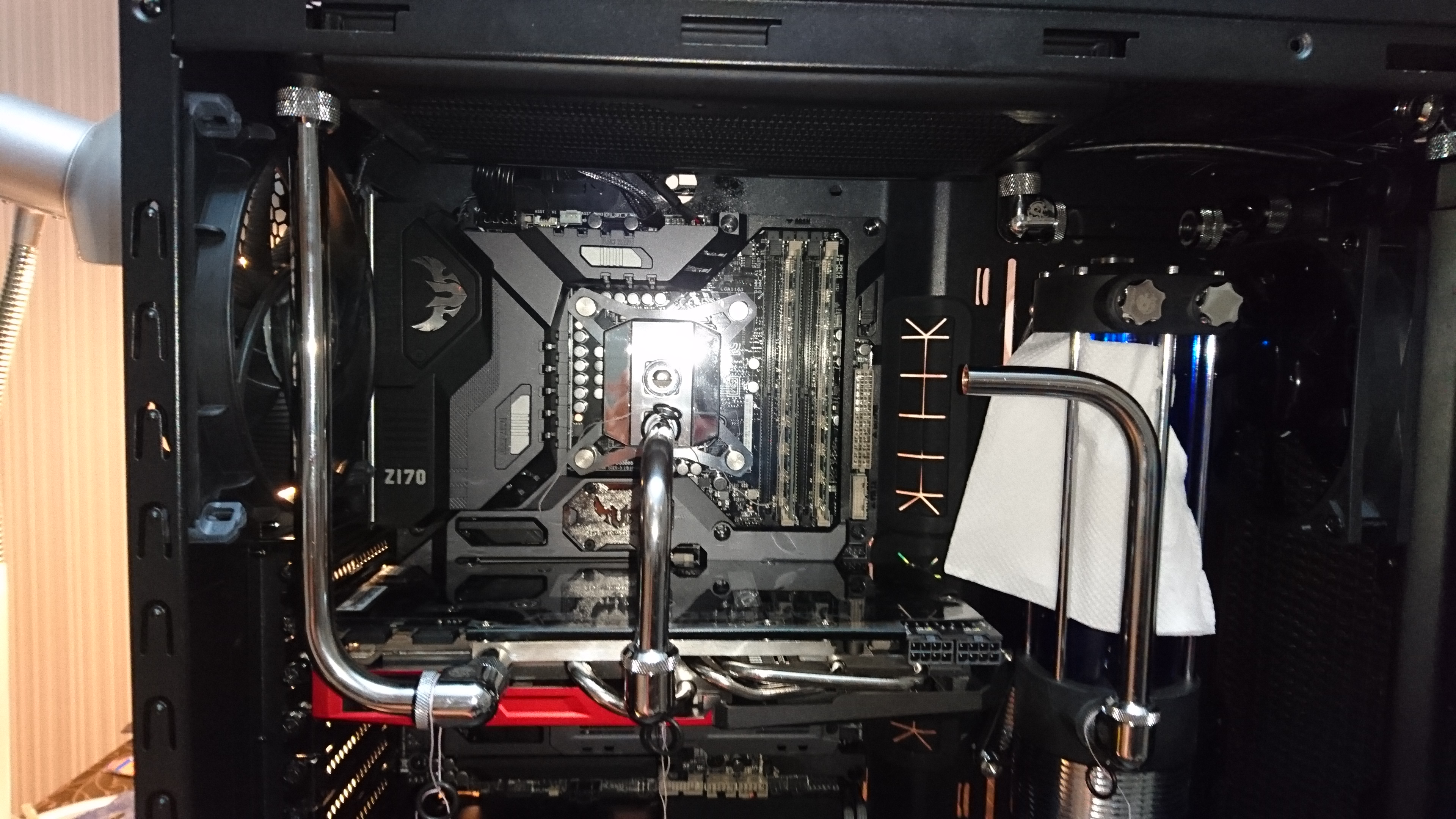

Наконец то. Двигаюсь к финишу.


Вложения:
20160108_173112.jpg [ 2.61 МБ | Просмотров: 1034 ]
20160108_173419.jpg [ 2.6 МБ | Просмотров: 1034 ]
Сборка.JPG [ 2.59 МБ | Просмотров: 1101 ]
DSC_0017.JPG [ 2.99 МБ | Просмотров: 1251 ]


Последний раз редактировалось nag77 08.01.2016 19:51, всего редактировалось 2 раз(а).


Member
Статус: Не в сети
Регистрация: 02.11.2009
Откуда: Одесса
Фото: 0
Прокладки на ниточках - это талисман? :-)




Member
Статус: Не в сети
Регистрация: 08.08.2009
Откуда: Москва
Фото: 322
nag77 писал(а):
Наконец то. Двигаюсь к финишу.


И я на пол пути))

#77

_________________
Apex Z790 ♦ 14900kf ♦ DDR5 48gb 8200 C34 ♦ RTX4090 ♦ Custom Water
hwbot.org/user/aurosonic/




Member
Статус: Не в сети
Регистрация: 01.11.2008
Откуда: Саратов
Фото: 320
Dimentoza
Это СВОшный фэн-шуй. :old_haha:




Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
Dimentoza писал(а):
Прокладки на ниточках - это талисман? :-)

Это что бы не про..терять. И так выселил всех с кухни, творческий барак),

Добавлено спустя 5 минут 18 секунд:

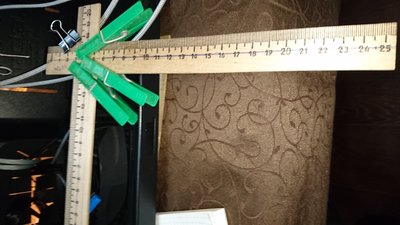

:D Специнструмент


Вложения:
DSC_0018.JPG [ 2.76 МБ | Просмотров: 1226 ]


Member
Статус: Не в сети
Регистрация: 17.03.2009
Фото: 9
монсун отдыхает

_________________
фонат жыжабайта:E




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
nag77
Зачётный рукоблудник... Настроение мое получило заряд бодрости... :)

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 07.12.2010
Откуда: Koenig-Moscow
Фото: 15
Думал поставить внутри два рада 2х80, а потом понял, что все мои мысли по воде в Asrock M8 - детский сад, по сравнению с этим проектом - http://www.overclock.net/t/1527508/spon ... mate/0_100

PARVUM MATE
#77

_________________
Начало первого вольтмода https://forums.overclockers.ru/viewtopic.php?p=540715#p540715




Member
Статус: Не в сети
Регистрация: 14.11.2014
Откуда: Королёв
Фото: 1
Всем привет подскажите для 980 джета хватит этого http://www.alphacool.com/product_info.php/info/p1635_Alphacool-NexXxoS-GPX---Nvidia-Geforce-GTX-980-M07---incl--backplate---black.html или мне все таки придется искать фулкавер для 780 джета от ЕК?




Member
Статус: Не в сети
Регистрация: 08.09.2014
Yorikos "Джет" это Jetstream от Palit?
https://www.ekwb.com/configurator/ Говорит что нету фуллкавера от ЕК не для 980, не для 780 Palit Jetstream.
Вот небольшой обзор этих Aplacool NexXxos GPX http://www.youtube.com/watch?v=nMJmv9EZdGQ
тоже под 980, но референсная PCB.




Member
Статус: Не в сети
Регистрация: 14.11.2014
Откуда: Королёв
Фото: 1
Cillian33 Вы правильно поняли, на 980 jetstream кроме альфакуловского не нашел ничего, да ЕКшного для 780 jetstream'a, должен по идее подойти, платы очень похожи. Вот и интересуюсь как оно, может кто использовал сей девайс, просто на забугорных сайтах пишут что vrm охлаждает не очень...




Junior
Статус: Не в сети
Регистрация: 27.01.2015
Откуда: г. Инта Коми Ре
Фото: 17
Yorikos писал(а):
Всем привет подскажите для 980 джета хватит этого http://www.alphacool.com/product_info.p ... black.html


А почему нет? У меня типа такого стоит на Sapphire Radeon R9 280X Toxic а она погорячее будет, если интересно посмотри в альбоме моём, там есть фото




Member
Статус: Не в сети
Регистрация: 08.09.2014
Yorikos
Цитата:
просто на забугорных сайтах пишут что vrm охлаждает не очень...

Конечно, у этого блока только чип охлаждается хладагентом, а на остальное идет массивный радиатор.
Посмотрели бы видео.
Вообщем, если в двух словах то - для 980 и его VRM этого блока достаточно.
Но! Водоблок очень сильно задерживает поток что снижает эффективность все системы в целом.




Member
Статус: Не в сети
Регистрация: 14.11.2014
Откуда: Королёв
Фото: 1
Cillian33 За видео спасибо, но этот материал я уже прочел в ""рукописном" виде, мне было интересно узнать надо ли будет заниматься колхозингом с охлаждением vrm, отсюда и мысль про поиски фулла для 780 Jetstrim`a от ЕК.

Чтоб было понятно собираю себе корпус и хочу поставить туда воду, набросал примерно следующее:
Водоблок - http://www.performance-pcs.com/xspc-ray ... intel.html
Водоблок видеокарты - http://www.performance-pcs.com/alphacoo ... plate.html
Помпа - http://www.performance-pcs.com/alphacoo ... ition.html
Радиатор - http://www.performance-pcs.com/alphacoo ... iator.html
Резервуар - http://www.performance-pcs.com/alphacoo ... 50-lt.html
Шланги - http://www.performance-pcs.com/primofle ... d-red.html
Фитинги - http://www.performance-pcs.com/bitspowe ... d-5-8.html,
http://www.performance-pcs.com/bitspowe ... -8-v2.html

Думаю хватит ли D5 на такой контур особенно учитывая альфакуловский водоблок для видеокарты или все таки стоит рассчитывать на 2хD5, особенно учитываю что в последствии контур планирую расширять на питальник, чипсет и память?

З.Ы. Конфиг в профиле под номером 2 кроме корпуса естессно =)
З.Ы.Ы. Кстати нашел ватер ЕКшный на Frozen`е http://www.frozencpu.com/products/21467 ... 7c613s1928 вот думаю стоит связываться или не парится и брать от Альфы.




Member
Статус: Не в сети
Регистрация: 27.08.2009
Откуда: г. Красноярск
Фото: 10
Yorikos а разве магазин фрозен работает? Насколько я знаю он 1.5 года не работает, а сайт висит

_________________
"Если хочешь быть богатым, работай для бедных". (с) Правило успеха




Member
Статус: Не в сети
Регистрация: 10.12.2006
Откуда: Нефть и рыба
Yorikos яб не брал этот альфакуловский блок на ВК, либо доплатить за нормальный фуллкавер, либо ставить универсальный блок (EK Thermosphere), а это ни то ни сё. Охлаждать конечно всё будет, но его потом выкидывать когда поменяешь ВК.
Правда с универсальным немного гемора так как нада колхозить дополнительное охлаждение элементов питания, но если есть желание и руки то это не проблема.

Для помпы нужен топ (пластиковая коробка с отверстиями под фитинги). Одной помпы хватит, если есть желание то ставь 2, хуже не будет. У меня одна D5 на минимальных оборотах беззвучно толкает относительно сложный контур с двумя ВК. Разница всего 2 градуса на ЦПУ/ВК при одной D5 на минимальных оборотах по сравнению с двумя D5 на максимальный.

Толщина радиатора почти не влияет на охлаждение при низких оборотах вентиляторов. Так что если хочешь ниже температуры то бери больше радиаторной площади, а на толщину можешь не обращать внимания. У самого стоят ХТ45.
