Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 03.04.2011 Фото: 8
sakhalin_cat писал(а):
И не верьте описанию, водоблок не фулл-никель, а покрытая поганой гальваникой медь. Никель с поверхности снялся пленкой как скотч после того как его коснулась фреза.
Ну ЕК это указывает на сайте. Другое дело, что покрытие отвратное, да. И слезает при любом чихе.
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
sakhalin_cat Вы не правильно думали... )) Но теперь Вы знаете, что приблуды для СВО полностью из Никеля не изготавливают, а используют оный Ме лишь как защитно-декоративное покрытие для СВошных приблуд... Ну а качество оного покрытия у Словенцев плавающее, т.е. "нафиг-нафиг кричали пьяные пионэры..." ...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 05.10.2015 Откуда: Южно-Сахалинск Фото: 3
Leonator писал(а):
80 в Боинке под водой - это конечно, никуда не годится. У меня плавает от 64 до 70 в зависимости от процессора (Haswell или Gulftown).
Сейчас уже всего 55-59 ядра и жижа на выходе с 3Sli980Ti - 35максимум. Видюхи после проца стоят. В общем красота..
Добавлено спустя 2 минуты 27 секунд:
atlonn писал(а):
sakhalin_cat Вы не правильно думали... )) Но теперь Вы знаете, что приблуды для СВО полностью из Никеля не изготавливают, а используют оный Ме лишь как защитно-декоративное покрытие для СВошных приблуд... Ну а качество оного покрытия у Словенцев плавающее, т.е. "нафиг-нафиг кричали пьяные пионэры..." ...
Спасибо, вы мне открыли глаза на жизнь. Теперь у меня есть еще один праздинк который я буду праздновать каждый год. Вышлите мне пожалуйста свою фотографию, я её в красный угол дома повешу. Буду каждый день свечку ставить.
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Гыыыы... Весёлый парень с Дальнего Востока с аргоном аккуратнее однако, вытесняет кислород ... До праздника можете и не дотянуть при злоупотреблении... ))
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 08.02.2008 Фото: 20
Объясните, пожалуйста, про резервуар EK Х2. Я читал, что на них есть нарекание - трескается колба возле крышек, при этом с резервуарами фобия с такой же конструкцией таких проблем не замечено. С Х2 действительно какие-то проблемы, или это просто следствие большей популярности вместе с желанием пользователей закрутить покрепче?
Moderator
Статус: Не в сети Регистрация: 08.09.2006 Откуда: СПБ
Ребят. хочу собрать новый комп ближе к осени (август+) и уже плотно перейти на водянку с выносом за пределы корпуса помпы и вентилей в рядом стоящий отсек в шкафу (100+литров объем) собрать комп хочу на 6850K + 1080.
Под 1080 понятное дело водоблок подбирать надо будет потом, а вот всё остальное: 1) стоит ли выносить так "далеко" (считай +25-35см от компа, за стенкой шкафа) радиатор и помпу? 2) какой мощности понадобится помпа чтобы прокачать такой объем жижи с учетом х1-х2 видяшек и проца? 3) какой блок под 2011-3 4) шланги, фитинги нормальные для соединения? 5) какая жижа лучше и долговечней?
где можно почитать, возможно ктото уже подобное недавно собирал и выбирал хорошие компоненты.
_________________ Asus ROG Strix Scar17 7945HX3D, 32gb@5200, RTX 4090 Mobile 16gb vram (175w)+OLED 27" MSI MAG 271E2
1) стоит ли выносить так "далеко" (считай +25-35см от компа, за стенкой шкафа) радиатор и помпу? 2) какой мощности понадобится помпа чтобы прокачать такой объем жижи с учетом х1-х2 видяшек и проца? 3) какой блок под 2011-3 4) шланги, фитинги нормальные для соединения? 5) какая жижа лучше и долговечней?
1) Хотите выносите. 2) Без проблем должна справиться 1 D5, но если хотите можете и вторую поставить. 3) Прям огромной разницы нет, на вкус и цвет тут уже - EK EVO, watercool полностью медный,Koolance 380i. 4) Koolance, Bitspower...ну тут вроде смертельных косяков не бывает, так что так. У ЕК никилированные изделия бывают облазиют...Шланги PrimoChill PrimoFlex. 5) Мой выбор дистиллят, у Koolance нормальная.
Member
Статус: Не в сети Регистрация: 19.03.2008 Откуда: Беларусь Фото: 2
Подскажите на сегодня актуальные быстросцепы для подключения по необходимости внешнего радиатора (возможно Mora). Требование - набор, который позволит их врезать в заднюю стенку корпуса. Битс по быстросцепам не дает вариантов с накидными гайками, которыми можно "папу" или "маму" закрепить на задней стенке корпуса.

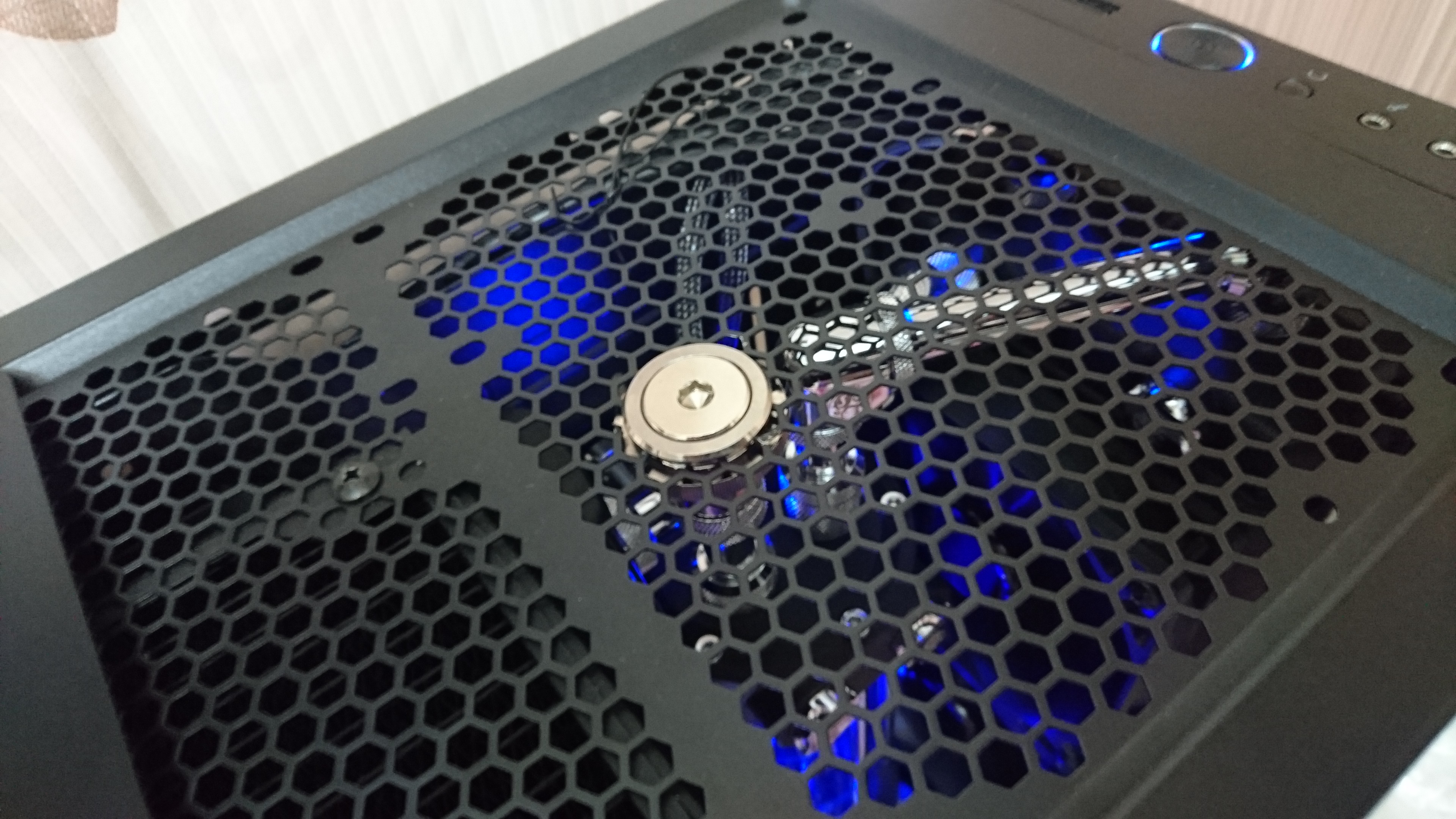

Спасибо за ссылки, но это не то. В моем понимании - "мама" или "папа" с внутренней резьбой в ответной части G1/4, с накидной гайкой для фиксирования на стенке корпуса (как на фото филлпорт). И лишние переходные элементы - лишние затраты
