Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 07.07.2008 Откуда: Екатеринбург Фото: 21
Magicm3n писал(а):
Подскажите, помпа EK Revo D5 PWM бесшумно работает или будет слышно какое-то "тарахтение" на фоне полной тишины в комнате ?
На 100% оборотов выдает высокочастотный писк, на 60% никаких посторонних шумов нет. Еще надо побороть вибрацию, есть планы, как будет закреплена помпа/топ?
Member
Статус: Не в сети Регистрация: 27.03.2006 Фото: 2
PWSteal писал(а):
Производительности хватит, насчет шума у этой помпы не в курсе.
Нашел в гугле обзор. Шум этой помпы на 100% по замерам как у D5 (без PWM) на 3-м режиме.
PWSteal писал(а):
На 100% оборотов выдает высокочастотный писк, на 60% никаких посторонних шумов нет. Еще надо побороть вибрацию, есть планы, как будет закреплена помпа/топ?

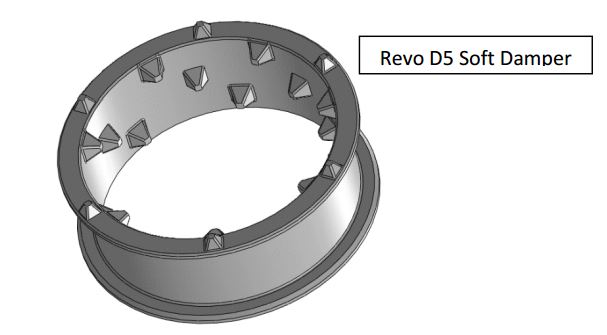

Рассматривал как вариант такой кит помпа+резервуар EK-XRES 100 Revo D5 PWM (incl. pump). Понравилось, что там в комплекте дополнительная резиновая антивибрационная проставка.
Member
Статус: Не в сети Регистрация: 09.10.2006 Фото: 0
Magicm3n Зачем вам все это, купите D5 с механическим регулятором, поставьте на 2 скорость и наслаждайтесь тем, что вы собрали. Зачем все эти электронные регулировки, вы считаете, что за счет этого вы скинете много градусов, от силы 2-3. Лично на своем СВО поставил на 3 скорость и уже, как пару лет так и стоит. Шланг обычно берут 10\16.
Member
Статус: Не в сети Регистрация: 27.03.2006 Фото: 2
IceFireW писал(а):
Зачем вам все это, купите D5 с механическим регулятором, поставьте на 2 скорость и наслаждайтесь тем, что вы собрали. Зачем все эти электронные регулировки, вы считаете, что за счет этого вы скинете много градусов, от силы 2-3.
Так дешевле выходит. Это самый дешевый кит с D5 у ЕК за 109 евро. Китов с механическими регулятором не PWM нет. А по отдельности такая помпа D5 +топ+резервуар самые дешевые уже выходит 120 евро.
В местных магазинах вообще ничего толком нет перемога блин . Брать из-за границы в разных местах выходит накладно из-за стоимости доставки. В итоге кроме ЕК магазина ничего не нашел аналогичного. У других например не указаны размеры радиаторов о_О, а не любой влезет, даже у ЕК не любой по размеру станет. Почему-то пошла мода делать их сильно шире и длиннее, чем 2х120+немного на коннекторы.
Member
Статус: Не в сети Регистрация: 09.10.2006 Фото: 0
Magicm3n писал(а):
Так дешевле выходит. Это самый дешевый кит с D5 у ЕК за 109 евро. Китов с механическими регулятором не PWM нет. А по отдельности такая помпа D5 +топ+резервуар самые дешевые уже выходит 120 евро.
СВО покупается не на один год и на основных компонентах экономит не стоит.
TSC! Russia member
Статус: Не в сети Регистрация: 31.08.2005 Откуда: Петербург Фото: 0
В PWM помпе ничего страшного на самом деле нет. Но ЕК помпы с матерями Asus согласны дружить только вслепую. Регуляция работает, но обороты не показывает. И у меня тоже Давно на Aquacomputer 6 смотрю, но только его брать смысла нет, а с датчиками уже дороговато даже с 5LT.
_________________ www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech
Member
Статус: Не в сети Регистрация: 27.03.2006 Фото: 2
IceFireW писал(а):
СВО покупается не на один год и на основных компонентах экономит не стоит.
Согласен, потому и мучаюсь выбором. Хочется Д5 вместо "китайской" помпы SPC-60, но надо как-то в лимит 300е вписаться, а это придется тогда пока краник выкинуть и сопутствующие аксессуары, а еще в корпусе трей для дисководов вместе с сидюком выкорчевать, ибо по высоте проблемы. Но вроде не велика потеря ради Д5.
Leonator писал(а):
Но ЕК помпы с матерями Asus согласны дружить только вслепую. Регуляция работает, но обороты не показывает. И у меня тоже
Интересная информация. Особенно на фоне того, что у меня даже трехпиновые кулеры показывает и регулирует. Хотя не страшно особо, что не показывает, главное что регулирует.
Добавлено спустя 2 минуты 43 секунды: Leonator , кстати, а как в EK-DBAY, вибрация от помпы не идет на корпус ? Я так понял судя по инструкции, что помпа в него практически жестко становится, в отличие от EK-RES серии.

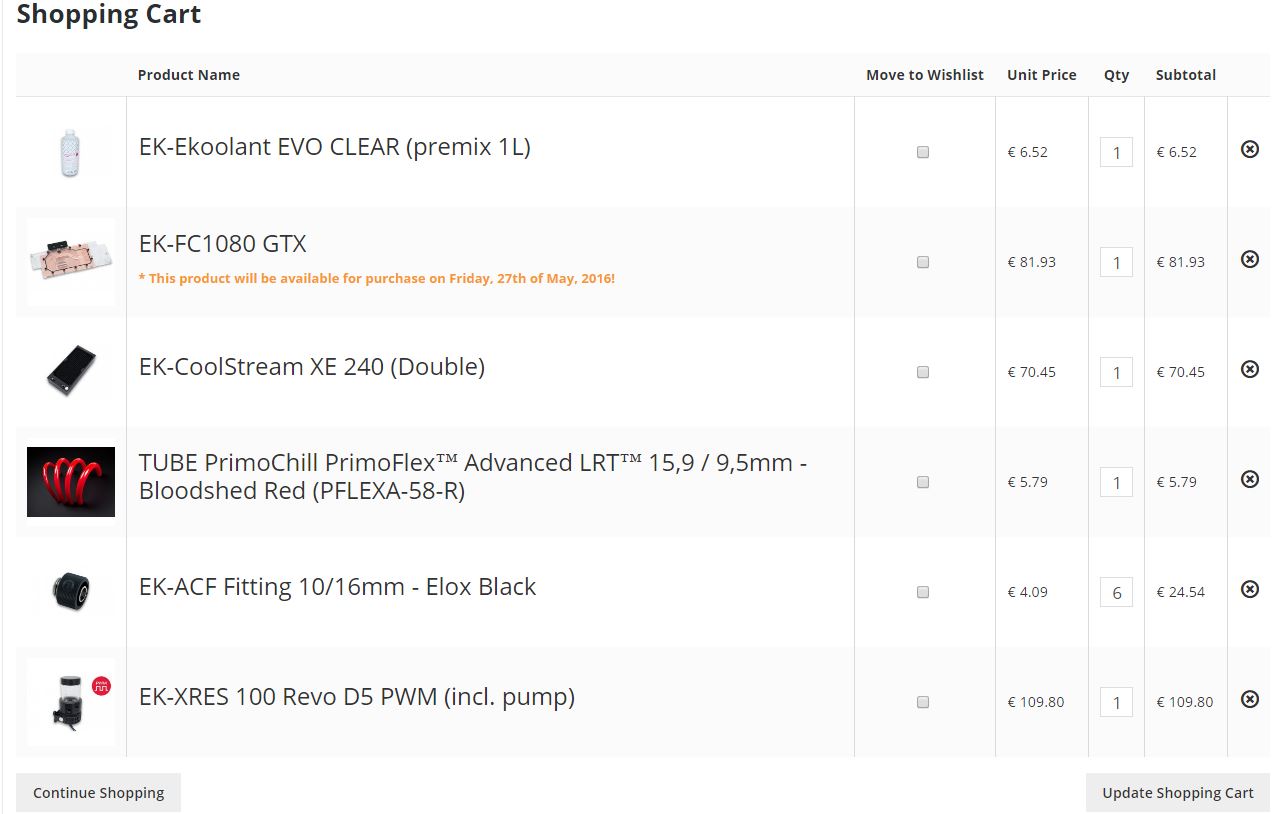

Добавлено спустя 10 минут 12 секунд: пока вот на таком выборе остановился:
TSC! Russia member
Статус: Не в сети Регистрация: 31.08.2005 Откуда: Петербург Фото: 0
Magicm3n Идет конечно. Если рама массивная и покумекать над усилием прикручивания, можно немного улучшить ситуацию. В мою систему это был осознанный выбор, т.к. под отдельный рез могло понадобиться сверлить стенку, а помпу в топе надо было как-то развести в пространстве с БП и в/к. Phantom красивый, но я сейчас взял бы Обсидиан или даже LittleDevil LD PC-V8 Black . Старенький ATCS 840 куда более продуманный в этом плане, чем футуристический NZXT.
Добавлено спустя 10 минут 34 секунды: Насчет выбора - краска с фитингов имеет свойство облезать, в отличие от никелировки. На жиже можно и сэкономить, залив местные варианты из автомастерской. Для ХЕ есть место, куда влезет + толщина вентиляторов? Сам с NZXT так нарвался, пришлось менять 360XE на 360PE, притом, что обзор меня уверял, что толстый рад поместится. Он и поместился, но без вентилятора в 5,25 залез, а с ним - фигушки.
_________________ www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech
Member
Статус: Не в сети Регистрация: 27.03.2006 Фото: 2
Leonator писал(а):
Идет конечно. Если рама массивная и покумекать над усилием прикручивания, можно немного улучшить ситуацию.
Сделал заказ первой части ) В выбранном мной топе плюс в большой резиновой прокладке, в которую мотор с резервуаром вставляется, плюс резинки в креплении самого кронштейна. Думаю вибрации должно быть минимум.
Leonator писал(а):
Насчет выбора - краска с фитингов имеет свойство облезать, в отличие от никелировки.
Не успел заменить, ну да ладно, внешний вид в закрытом корпусе меня меньше всего беспокоит
Leonator писал(а):
На жиже можно и сэкономить, залив местные варианты из автомастерской.
Игрался с этими вариантами в прошлом. Честно, не хочу снова возиться с тосолом/антифризом, ну и гадость... В большой концентрации сильно вязкое, в малой не спасает от помутнения... Может че не так делал, но больше не хочу. Воняет потом ужас. А специализированная нормальная жидкость в местном магазине еще дороже ((
Leonator писал(а):
Для ХЕ есть место, куда влезет + толщина вентиляторов? Сам с NZXT так нарвался, пришлось менять 360XE на 360PE, притом, что обзор меня уверял, что толстый рад поместится.
Ух налазился под столом у системника, пока вымерял )) Буду ставить сверху, CM 690 имеет сверху съемную крышку, с которой в свою очередь можно снять сетку и красивенько, аккурат в размеры становится немного "распухший" у ЕК 2х120 радиатор. Высота уже не важна. Кулеры будут снизу на продув, как положено. При желании можно будет с двух сторон кулеры поставить. Но тем не менее сменил XE на PE по причине цены. Мне нужно было весь заказ разбивать на два, каждый не более 150евро. С ХЕ это математически не удалось ((. Судя по тестам РЕ не сильно проигрывает и на один фуллкавер его должно быть с головой. При расширении в будующем на второй процессорный водоблок всё-равно надо будет добавлять второй радиатор. Зато фуллкавер сменил на никелированный, мне показалось медный у них с плохой обработкой подошвы.
В целом спасибо за советы! На днях заберу 1080 хуанг эдишн и там будет видно, заказывать ли во второй части заказа на неё фуллкавер или ждать тишку )).
Но ЕК помпы с матерями Asus согласны дружить только вслепую. Регуляция работает, но обороты не показывает.
Материнка случаем не со специальным разъемом под Помпу? Типа как у Асус Максимус 8 Рейджеров и Героев, всякик.... В профиле Рампейдж 5, у нее есть такой разъем ?
Magicm3n
Цитата:
Но тем не менее сменил XE на PE по причине цены.
Да PEшка нормально...... для одной видеокарты его более чем достаточно, но 360мм было бы получше. При расширение контура можно было бы не заморачиваться покупкой второго радиатора. Тут в Водянка-теме культ толстых 60+ радиаторов Кулгейт, Watercool MO-RA и D5 Vario. Ассортимент радиаторов от других фирм и PWM D5/DDC считается ересью и сразу же вызывает Гнев! адептов.
Вообще я бы выбрал Альфакул/Фобия рады. Покрутив тут сильно потрепанный PE 360 с барахолки бы неприятно удивлен качеством сборки. Кожух закреплен шурупами ......... шурупами Карл! Т.е. разобрав один раз уже можно забить на возможность собрать как было. Восстановить сию конструкцию можно будет только через мечик на м4 и сами винтики конечно.
P.S. От использования радиаторов Phobya G-Changer V2.0 остался только восторг! Все очень качественно собрано, покраска отличная, защита каналов от повреждения винтами. Жаль ассортимент у них слабенький, но тут есть Альфакул там ассортимент на любой вкус. Несколько дороже конечно, но оно того стоит.
TSC! Russia member
Статус: Не в сети Регистрация: 31.08.2005 Откуда: Петербург Фото: 0
Cillian33 Увы, специального разъема нет. Даже рекомендация воспользоваться CPU fan ничего не меняет. Только и всей радости, что все разъемы под вентиляторы двойные А/В и все с ШИМ. Раньше и того не было, хотя Rampage IV уже такая же продвинутая. Названные тобой серии плат были уже позже.
Насчет культов - могу понять. Толстый рад с низким FPI позволяет душить вентили по полной программе. А Варио банально дешевле. Фитинги у Enzotech симпатичные, сходу можно шланг вбок направить, а не свинчивать уголок и обычный фитинг, как ЕК. Битсы еще интересные и красивые. Но в корпусе уже не до красот )) Magicm3n Щупал и разводил екашный концентрат. Ничего особенного по температурам и тоже имеет запах, и содержит этиленгликоль. G12++/G13, разведенные дистиллятом чуть сильнее рекомендуемого для автомобиля работают пристойно, живность не заводится. Но я лично уже перезаправил один комп, буду скоро заправлять второй жидкостью на пропиленгликоле http://obninskorgsintez.ru/catalog/inde ... MENT_ID=16. Она хоть не ядовитая, спать буду спокойно. По темпам чуть похуже, но тут сейчас работает еще один фактор: валом пошла паленая МХ4, а сейчас она и намазана, пока непонятно, настоящая или тоже из ведерка Ляо из ночной смены. Наверное потом на МХ2 перемажу, но и она под вопросом, хоть Гелид покупай. ЖМ не вариант до осени 2017 - box гарантия...
_________________ www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech
Увы, специального разъема нет. Даже рекомендация воспользоваться CPU fan ничего не меняет. Только и всей радости, что все разъемы под вентиляторы двойные А/В и все с ШИМ. Раньше и того не было, хотя Rampage IV уже такая же продвинутая. Названные тобой серии плат были уже позже.
Понятно....... спрашивал потому что - в этих, так называемых, "разъемах для помпы" распиновка другая. Не такая как просто у 4pin PWM.
TSC! Russia member
Статус: Не в сети Регистрация: 31.08.2005 Откуда: Петербург Фото: 0
Seregkai MX - барахло. Запроси у ЕК, будут еще старые резы с помпой с гладкими стенками вместо ребер жесткости на тоненьком пластике https://www.ekwb.com/shop/ek-dbay-d5-pwm-incl-pump От варианта от реза отдельно и помпы в своем корпусе рекомендую не отказываться, отдельно помпу можно так виброразвязать и заглушить, что ни за что не догадаетесь на слух, что она работает.
_________________ www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech
Приглянулся такой резервуар EK-DBAY D5 MX - Acetal
Это вообще ерунда полная.......там даже не Плекси или Асетал. Мало того что вибрацию передавать будет так ещё и хрупкий очень. Долго не протянет. XRES Revo будет триллион раз лучше и удобней.
Leonator А почему обидно ? Ведь не понятно под какую "помпу" этот разъем, на Максимус 8 рейнджер по крайней мере. Распиновка другая, а D5 и DDC рассчитаны под обычный 4pin PWM разъем.
Добавлено спустя 3 минуты 33 секунды: Gre4ka
Цитата:
хрупкостью не отличается
И ограничение на температуру в 50 градусов, конкретно на резервуарах. Не сильный аргумент но все же.
Member
Статус: Не в сети Регистрация: 27.03.2006 Фото: 2
Как я понял, D5 PWM питается по молексу, а 4pin PWM нужен только для контроля и регулировки оборотов. Соотвественно в крайнем случае можно ли занизить обороты помпы банально понизив напряжение питания по молексу ?
Leonator , у тебя в биосе есть выбор управления вентилей шим / не шим ?
