Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 02.11.2009 Откуда: Одесса Фото: 0
Если человек захочет сделать - он сделает. Хочит "заводское" - купит. Я допустим сам из алюминия сделал боковые панели в корпус и врезал датчики температур и тахометр. Мне харило фирме отдавать кучу денег.
Member
Статус: Не в сети Регистрация: 26.06.2008 Откуда: беларусь гомель Фото: 20
слушайте, а уроки труда вообще отменили в школах сейчас? ну ведь никакой проблемы взять тот же уголок KUAS-40, отрезать ножовкой лишнее и два раза махнуть напильником... он же вообще ничего не стоит - 12 рублей... http://www.zsps-moskva.ru/catalog/ugolo ... y-kuas-40/
#77
_________________ You MUST be STEEL!!! You MUST be DOOM!!!
Member
Статус: Не в сети Регистрация: 19.07.2014 Откуда: Москва Фото: 4
Magicm3n писал(а):
А зачем на 6700К вода, если 1070 устраивает ?
На самом деле мне еще и эстетики хочется.. Вот прям нравится как выглядят внутренности с водяным охлаждением... может оно мне и не надо по факту, но все же...
_________________ Совы могут повернуть голову на 270 градусов... Тому жаворонку, что утром решил пошуметь...
Member
Статус: Не в сети Регистрация: 01.04.2009 Откуда: Москва
Парни, сейчас стоит вопрос о выборе СЖО. Изначально была идея предложить клиенту ЭТО СПАМ - ОТПРАВЬТЕ ЖАЛОБУ (синий квадрат), но клиент платежеспособен и готов на кастом ( если ценник будет до 30к ). Собственно, вопрос в выборе компонентов. Есть когнечно готовый набор в виде Thermaltake pacific 360 и вроде даже неплохой, но если взять кастом, где лучше и что лучше? Охлаждаться будет процессор i7-6800K с последующим грейдом до топа. Возможно расширение контура до охлаждения видеокарты GTX1080. Прикинул из основных компонентов: водоблок CPU - http://overhard.ru/seriya-supremacy/EK- ... SQ%29.html помпа с топом - http://overhard.ru/pompy/ek-xres-140-dd ... e-inc.html радиатор http://overhard.ru/849/Coolgate-Copper- ... reads.html
Подскажете по выбору диаметра трубок ( буду делать гибкие ) + фитингов и оптимального хладагента? И есть у нас что в РФ, а лучше в Мск из магазинов с большим выбором кроме оверхарда? ЗЫ из-за бугра заказать не выйдет и так уже расписали железа на 3 месяца таскания оттуда...
Member
Статус: Не в сети Регистрация: 27.03.2006 Фото: 2
Господа, подскажите плиз. Можно ли ориентироваться на ватты потребления при расчетах? В частности согласно HWinfo видеокарта берет 220вт в пике, а проц 135вт (и 150вт с HTon). Сейчас один радиатор 2х120 работает на видеокарту и меня устраивает. Соответсвенно для процессора я могу брать такой же радиатор и он справится даже с запасом с такими же куллерами и оборотами?
Добавлено спустя 1 минуту 5 секунд: То есть эти ватты потребления можно сопоставить с тепловыделением ?
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
Magicm3n писал(а):
Можно ли ориентироваться на ватты потребления при расчетах?
Да практически в любом обзоре и сравнении видеокарт (и процессоров) есть потребляемые ватты в различных режимах. Бери максимальные значения (если ты геймер) или минимальные (для офисного планктона) и исходя из этого рассчитывай свою систему. Мы то откуда знаем о твоих наклонностях и планах на будущее .
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
Magicm3n писал(а):
Так вот я и интересуюсь, можно ли эти ватты потребления сопоставлять с ваттами тепловыделения ?
Ну конечно можно. Естественно, надо учитывать специфику предполагаемой работы компа, о чем я выше уже намекнул. Если все правильно сделано, то ошибки при расчете приведут всего лишь к плюс минус паре градусов температуры воды, а это такая величина, о которой и говорить не стоит. Гораздо больше на результат влияют говнопроцессоры с жвачкой под крышкой и требующие скальпирования...
Достопочтенные! Помогите нубаку c первой сборкой )))
Начну с корпуса. Нравится be quiet! Dark Base Pro 900. Но есть сомнения... Я хочу в будущем сделать 2 контура СЖО. Один под проц, и второй под 2х radeon 480. Сейчас, что бы вы понимали уровень собеседника, у меня их примерно ноль Гнать камни я не буду, просто хочу тихий и красивый комп + доставляет удовольствие возиться со всеми этими штуками
И вот парни я смотрю обзоры (например h__s://www.youtube.com/watch?v=kgbGI5vahQg ) и все таки не могу понять - не будет ли он мал. Осложняется ситуация тем, что мне надо будет в корпус всунуть помимо SSD еще 2 HDD. Для SSD у него на стенке есть крепеж, а HDD только в слоты стандартные. Которые если не убрать - отнимают место в корпусе. И еще хочу установить в верхний 5,25 слот NZXT Sentry 3 или что то подобное. И не пойму помешает ли это верхнему радиатору? Мужик в видосе говорит, что ему пришлось снять. Но у него вход в радиатор фронтальный, но ведь есть вроде есть радики со входом снизу? У кого есть опыт- подскажите. Или может альтернативы какие ... Вообще я хотел белый корпус, с целиком прозрачной боковиной. Но никак такой не могу найти. Разве что Thermaltake Core P3 Snow Edition, но уж он то точно не вместит 2 контура СЖО. А из черных, ну... вот этот приглянулся. Может еще что то посоветуете... Деньги- фактор не критичный. Спасибо!
Последний раз редактировалось Biggie Gv0 31.07.2016 18:08, всего редактировалось 1 раз.
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
Biggie Gv0 писал(а):
Деньги- фактор не критичный.
Правильно. Самый критичный фактор - умение работать головой и руками. Насчет головы - 2 контура делать на 3 водоблока это мягко говоря идиотизм. Так что для начала изучай темы с СВО, смотри как люди делают. Когда придет просветление, начинай задавать вопросы - сейчас очень рано. Насчет рук - если не можешь/не хочешь/не любишь/не умеешь пилить-сверлить - забудь про воду. В любой корпус при желании можно воткнуть все, что угодно. Но для этого нужно приложить голову и руки. А искать корпус с перламутровыми пуговицами и без крыльев ты будешь бесконечно - нет таких...
Member
Статус: Не в сети Регистрация: 02.11.2009 Откуда: Одесса Фото: 0
CrownA писал(а):
Насчет рук - если не можешь/не хочешь/не любишь/не умеешь пилить-сверлить - забудь про воду. В любой корпус при желании можно воткнуть все, что угодно. Но для этого нужно приложить голову и руки.
1. Я изучаю тему СВО, и сразу признался что нуб, так что ругаться было незачем 2. Я конечно не уверен что прям сейчас буду делать 2 контура. Но корпус вещь такая, покупается как минимум на несколько лет. Кто знает - может я через год-два захочу гнать камни, охлаждать мать - добавятся блоки, потребуется увеличение потока... Стало быть, покупать сейчас "любой корпус" и потом пытаться впихнуть невпихуемое будет , "мягко говоря идиотизм". Можно взять с запасом. И потом 2 контура ... это прикольно 3. Я люблю и умею работать руками, иначе бы не полез в эту тему. Я и сейчас периодически вожусь со своими компами и кабелями, просто конкретно СВО никогда не делал.
Так чего, отцы СВО. Какие варианты есть под 2 контура и 2 HDD так что бы потом не на пятачке все размещать?

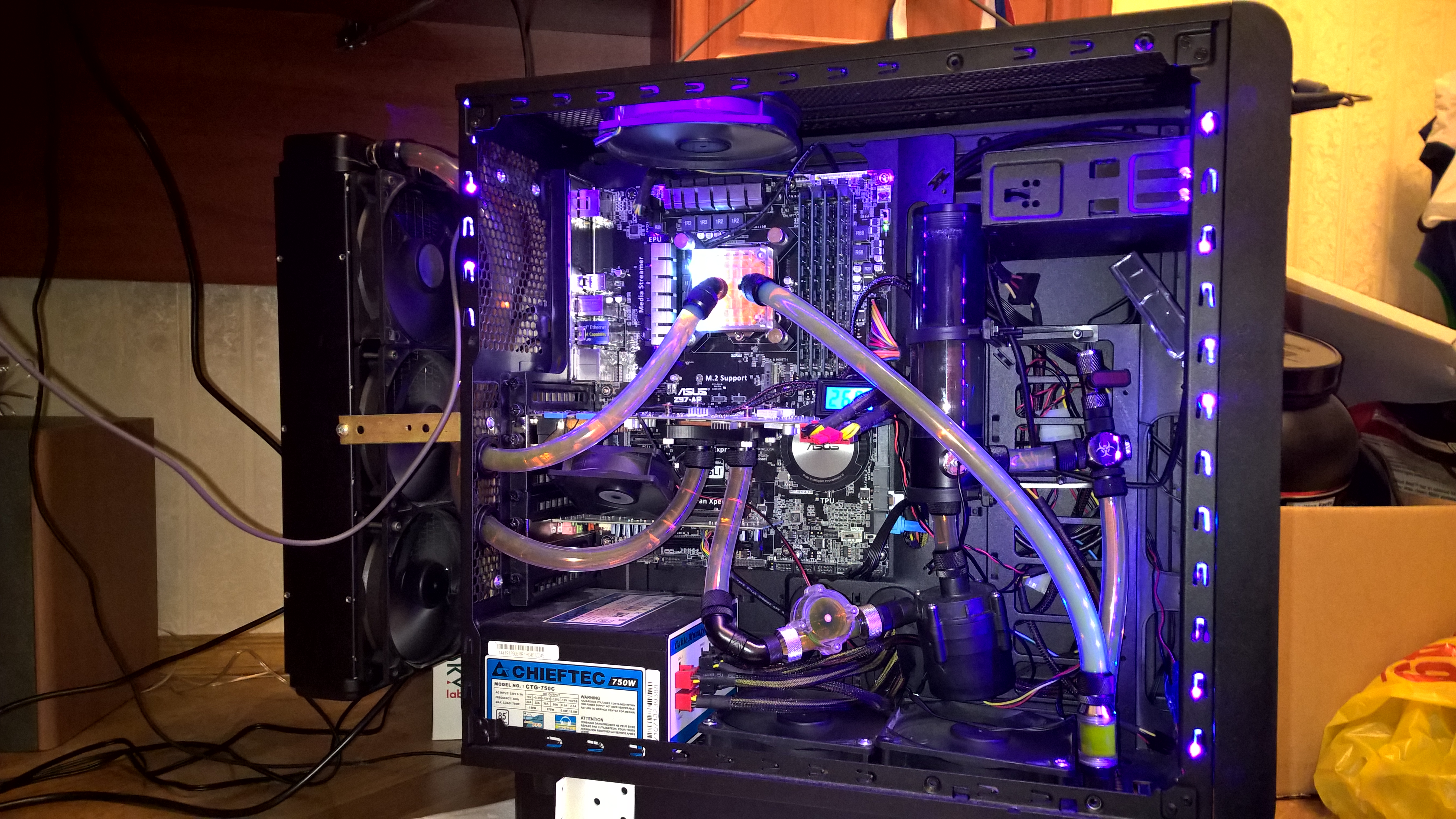

Добавлено спустя 24 минуты 36 секунд: Кстати о том "как люди делают" и "любом корпусе", кстати форумчане.
разобрался ведь, значит и другие могут- не ядерная физика. хотя тут акрил, и его конечно придется сначала попортить в изрядных количествах шланги попроще будет, для начала
Так мужчины, тема называется "Сборка СВО на основе Заводских компонентов (подбор деталей)". Дык вот, подбирать то начнем или переименуем тему в "покажем новичку у кого толще моддинговый член" ? CrownA Ну правда, мой возраст уже не тот что бы на это как то яростно реагировать Нет идей/желания - ну кури в сторонке. Может кто то другой не пройдет мимо
>Зачем два контура, две помпы да, два контура
Привет. Может быть я не верно изъясняюсь, но для меня две помпы = два резервуара = два контура. На некоторых фотках собранных стендов там даже жидкость разных цветов, что для меня означает какую-никакую изоляцию систем Я не прав?
