Тема по выбору, сравнению и обсуждению корпусов для установки СЖО и размещения компонентов внутри корпуса.
Полезные темы:
СЖО. Подбор и совместимость заводских компонентов
СЖО. Выбор и обсуждение радиаторов

Список других основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
------

А вы посмотрите по ссылкам что я привёл. Там как раз такая схема, +12в и земля берётся с молекса, а провод тахо и PWM выводятся на материнку. Более того, тут полно у кого такие сплиттеры успешно работают )
Аналогичную схему подключения штатно имеют многие помпы. Это совершенно нормальный вариант, позволяющий использовать любой pwm хедер на материнке вне зависимости от того сколько у вас нагрузки и какую мощность может отдавать хедер.

В 99,9% этого достаточно.

Подключить можно, хотя сообщения о выгорании хедеров под гирляндой вентиляторов в темах встречались )

Да я же сам (до того как самостоятельно разобрался с цифрами) начал с того, что привёл ссылки на сплиттеры именно этого типа и спросил, НЕОБХОДИМЫ ли они для 3-х вертушек, или достаточно тех, что без доп. питания от БП...
Ясный перец, что они работают, даже когда необходимости в доп. питании нет.
Товарищ же утверждал, что "вентиляторУ с PWM безразлична сила тока материнки, так как сильноточная часть подключается к блоку питания", что является полным абсурдом.

У D5 номинальное потребление до 23 Ватт! Соответственно, при напруге 12V она может принимать почти 2А тока, т.е. ВДВОЕ больше, чем способен отдавать хедер стандартной материнки! Как, спрашивается, такая помпа, запущенная на мощность большую, чем половина максимальной, не спалит разъём без без доп. питания от БП??? Вы действительно думаете, что я не понимаю столь очевидных вещей?..

Готов поспорить, что выгорали они у тех, кто не умеет считать либо вообще не понимает, что когда суммарный ток вентиляторов, подключённых к единственному разъёму, опасно приближается и тем более превышает максимальный ток, на который рассчитан данный разъём, необходимо использовать сплиттер с питаловом от Б.П. Я же собираюсь подключать не более 4-х 0,2А вертушек к 2А хедеру... К примеру, три 0,3А вентилятора я бы запитывать напрямую от одного 1А разъёма не стал, даже наверное четыре 0,2-амперных побоялся бы...

Пробуйте )
Вероятность беспроблемной работы высокая. Но если сплиттеры ещё не купили, я бы лучше взял сплиттеры с доппитанием чтобы не зависеть от наличия мощных хедеров на материнках/контроллерах.
Себе для расширения билда взял и сплиттер с доппитанием, и без доппитания. Тот что без, вероятно, будет висеть на контроллерном хедере.
Хедеры материнки не все одинаково полезны, к примеру на моей Apex есть по моему 2 двухамперных, причём они оба не могут использовать в качестве источника показания внешних термопар (только показания встроенных датчиков типа CPU/VRM/System/etc), а те хедеры которые могут управляться от показаний внешних термопар - не двухамперные. Убедитесь на всякий случай, может ли двухамперный хедер который вы собрались использовать, управляться от желаемого источника.

vostokhost
Хочу доложить что сделано очень даже не хило!

arduum Надежно, аккуратно (для данного варианта), но бессмысленно, вес слишком велик, на мой непрофессиональный взгляд килограмм так 25, не меньше (те-же характеристики можно получить с тонким железом, но потратив куча человека/часов на распорки/растяжки) и поверх чем то все равно прийдется обшивать этот корпус (еще вес).

да ну брось, с бп и жёстким кг. 10, дай бог 15 наберётся

У меня один из десктопных корпусов 0,8 мм железо, морда пластик+алюминий вес без БП немного больше 10 кг.

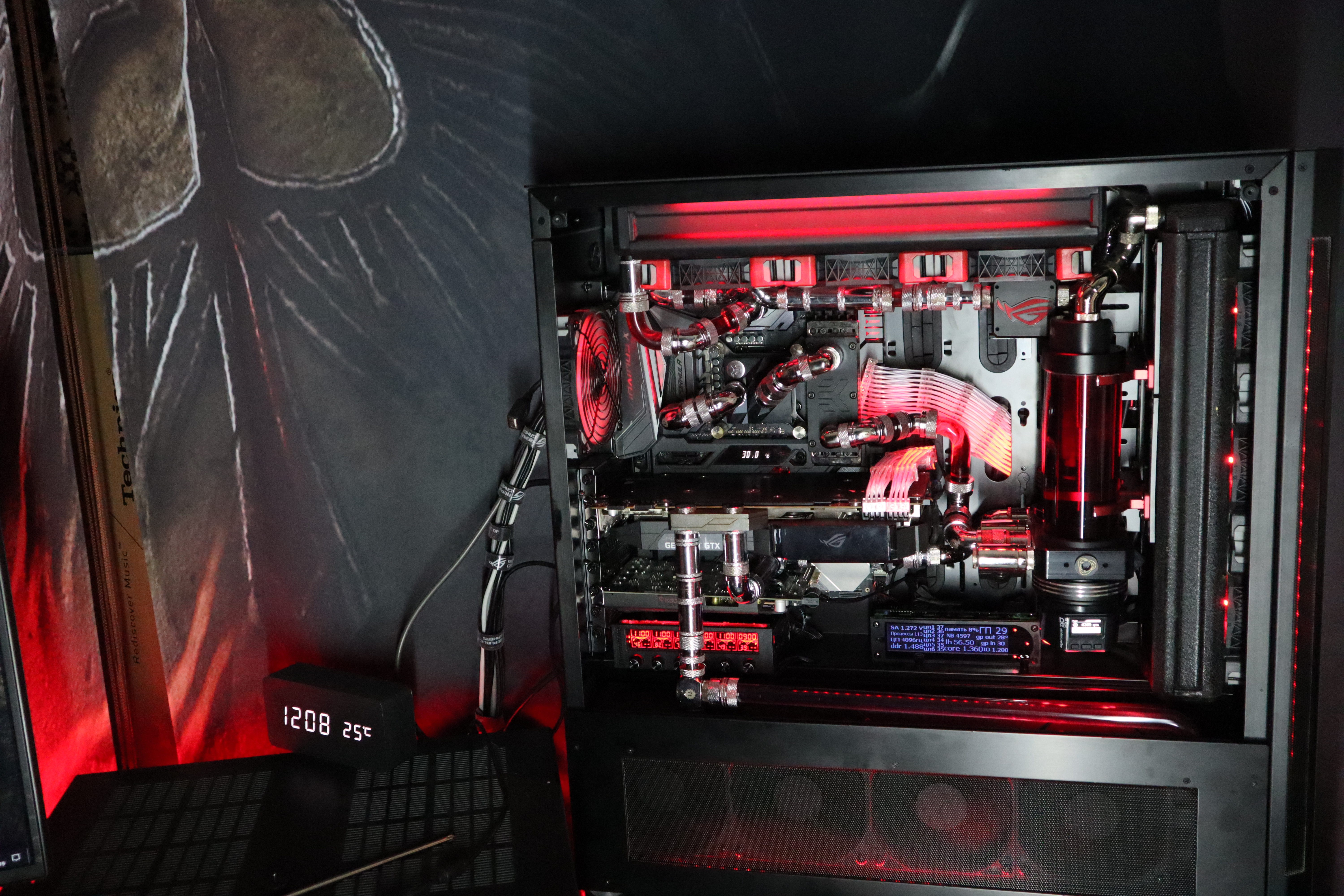

ну как на новом фотике лучше фотки? все никак руки не дойдут провода убрать с аквы и около прилежащим пространством ,но со стеклом эта область затемнена и не видна вообще...

kayrosbs
господи направь же туда чуток света...........

ладно следующим снимком сделаю,как раз лампу починил.

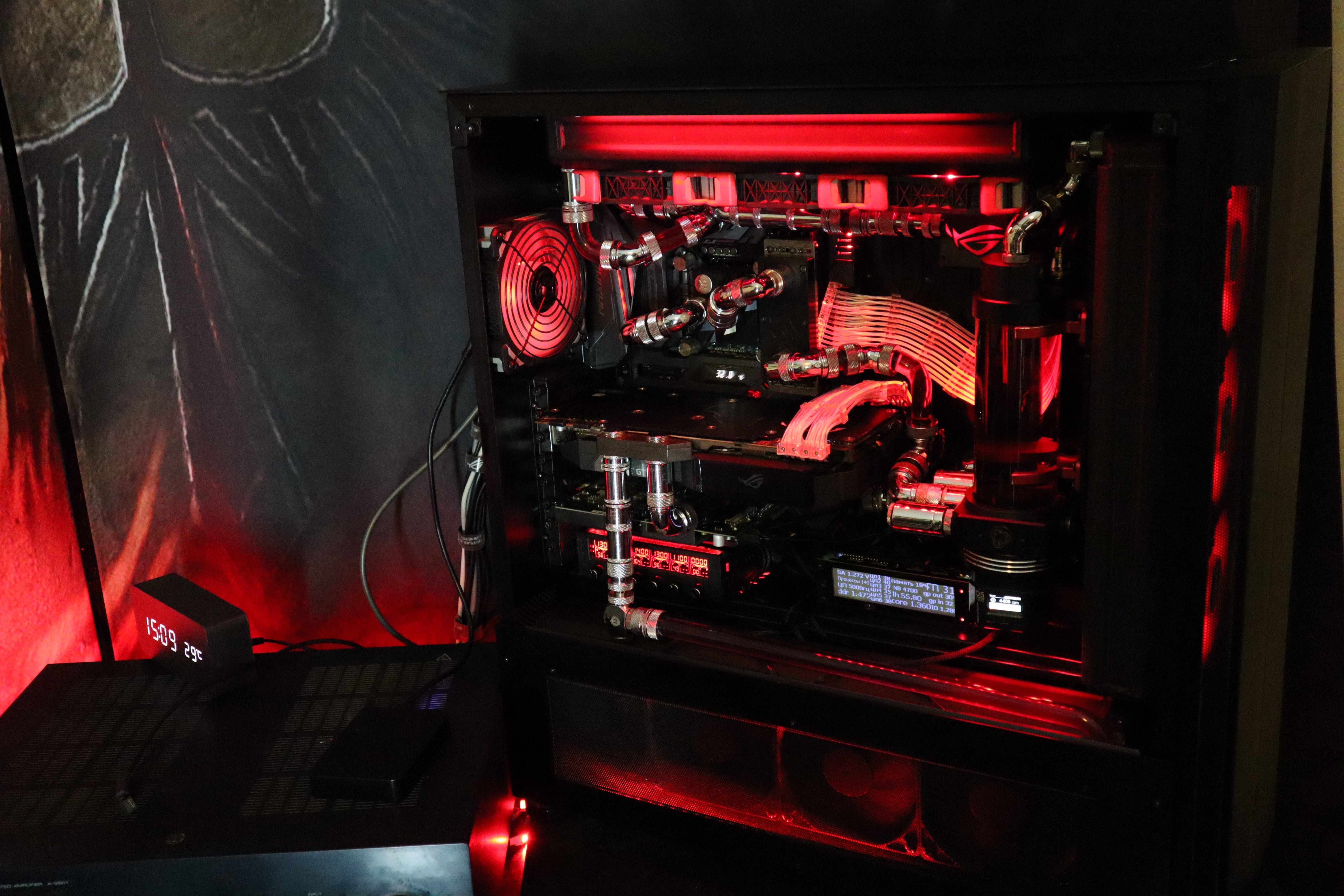

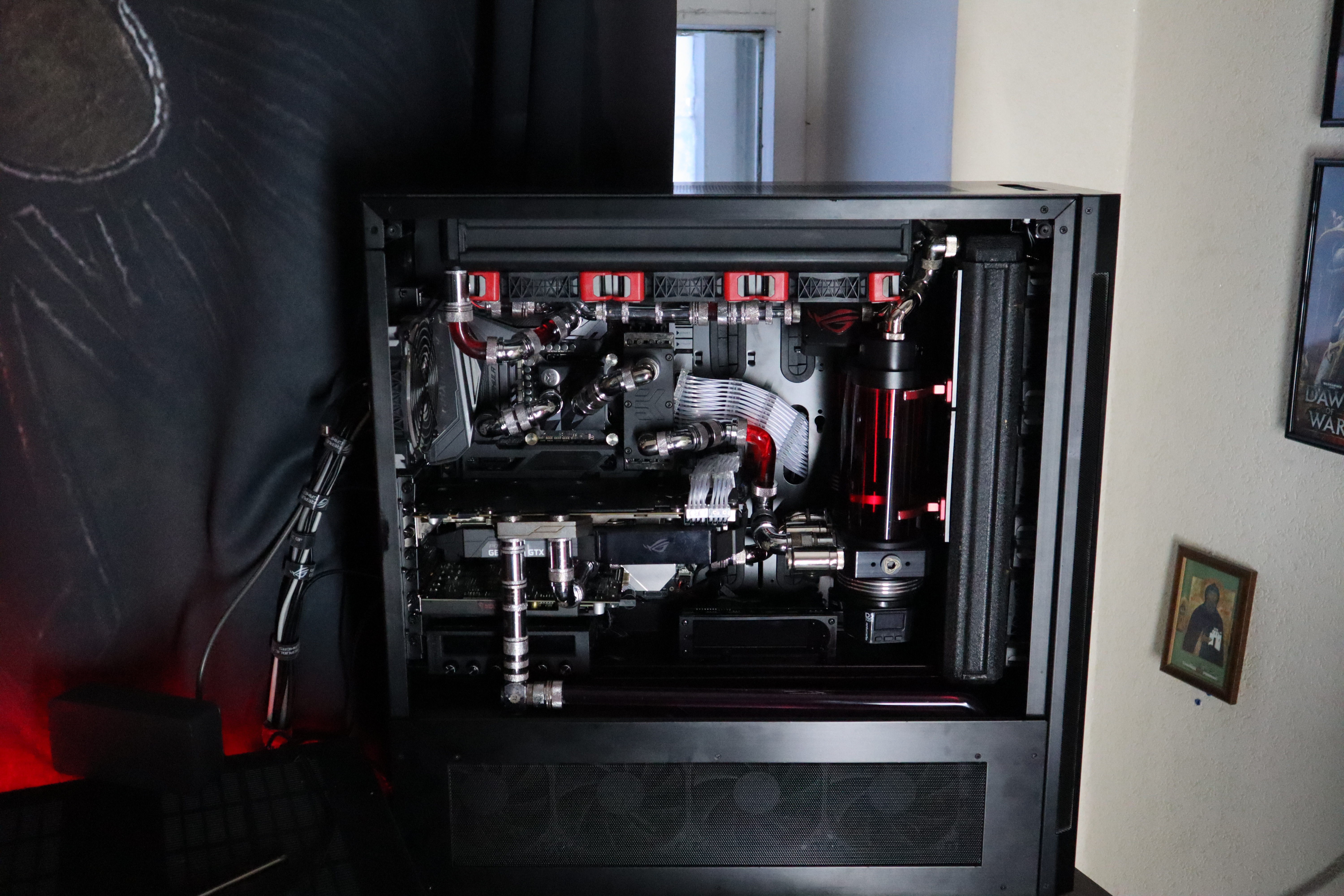

вспыха есть но мне с ней не нравиться вот дневная лампа в метре от системника смотрит на него сейчас норм?

Добавлено спустя 3 минуты 52 секунды:
заодно как раз провода поуберал что бы не торчали и укрепил акву болтами.

Нет. Изучай - http://www.cinemadslr.ru/2018/08/08/tre ... eTIc-gzbcc

подсветка не равномерная нужно еще пару тройку лент докупить для норм картины...по хорошему конечно еще 6 нормальных вертушек докупать надо...но это уже лет через ацать..походу.сейчас другие приоритеты.только счас обратил внимание что снимок на авх сделался так обычно 5000 Гц иногра 4900.не знаю стоит ли делать 5000 без понижения при нагрузке до 4900.

Какие нахрен ленты? Купи две-три таких лампочки - https://www.onlinetrade.ru/catalogue/sv ... 57201.html
Заверни в люстру и будет тебе счастье.
У меня к примеру в люстре 6 вот таких -

#77 #77

Диммером всё регулируется до любой яркости. Но это наверное уже для тебя слишком дорого будет. Ещё и диммер покупать...

Безумие совершил ответил (по любому пожалею потом об этом)-я имел в виду подсветку в корпусе...не равномерный красный цвет....корпус больше предыдущего и подсветка местами проседает надо пару лент еще )))и вертушки бесят тоже на переднем радиаторе корпусные с корпусом шли...Насчет подсветки для снимка благодарю за ссылку по изучаю.Я счас больше скретчем виниловым занят и прочими делами не связанными с сжо .dj Sergey Bezruk может в яндексе набрать.
