Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
TSC! Russia member
Статус: Не в сети Регистрация: 31.08.2005 Откуда: Петербург Фото: 0
Только дизайн у этих Revo ужасный... Битсповер на их фоне выглядят аристократами-эстетами. Главный плюс ЕК - фулы на видеокарты с выбором цвета металла и пластика, а поскольку они к окну торцом - красота не нужна, можно ограничиться SLI бриджем для цветомузыки.
_________________ www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech
Member
Статус: Не в сети Регистрация: 30.01.2010 Откуда: Москва Фото: 27
Leonator может быть и ужасный, но тут личный вкус, а в плане тишины я скажу, что резиновое кольцо и пластиковый крепеж новый это просто сказка! Помпа даже на максе крутится практически бесшумно .
Member
Статус: Не в сети Регистрация: 27.03.2006 Фото: 2
Zebralet согласен. Кстати там ещё второе кольцо есть в комплекте, более мягкое. Но я его не ставил, так как сейчас на половинной мощности помпа абсолютно бесшумная. Комаров за окном слышу - помпу нет. Зы. HDD в системе отсутствуют как таковые по причине шума(даже в самом супер подвесе шпиндель всеравно слышу).
Member
Статус: Не в сети Регистрация: 26.08.2012 Откуда: Мурманск Фото: 619
Во Фрактальной ветке поднимался вопрос о совместимости Fractal S и двух 3-секционных радиаторов и вроде пришли к выводу, что вероятность мала. Нашел проект (полугодичной давности) где используется как раз два трехсекционника, спереди EK PE, не могу понять какой сверху… PE или SE?
Member
Статус: Не в сети Регистрация: 01.04.2009 Откуда: Москва
Парни, помогите, зациклился на выборе вентилей, буду брать сразу 6 штук в систему с черно-красным оформлением, выбираю пока между TT RING за 3 куска ( пак из 3 вентилей ) и корсарами, правда у последних не ясно какую серию брать. Нужна тишина, но на грани производительности, так, чтобы было максимально эффективно, при довольно тихой работе. Что брать? Выбираю по Москве...
Member
Статус: Не в сети Регистрация: 01.04.2009 Откуда: Москва
aggression писал(а):
Во Фрактальной ветке поднимался вопрос о совместимости Fractal S и двух 3-секционных радиаторов и вроде пришли к выводу, что вероятность мала. Нашел проект (полугодичной давности) где используется как раз два трехсекционника, спереди EK PE, не могу понять какой сверху… PE или SE?
Сейчас такой-же проект собираю, по идее туда влезут две РЕ-шки по 360мм, сегодня прикидывать буду 1 радиатор, но рулеткой вроде как все вмещается, в общем чуть позже отпишу, покатит, или нет!
Member
Статус: Не в сети Регистрация: 19.03.2008 Откуда: Беларусь Фото: 2
aggression писал(а):
о совместимости Fractal S и двух 3-секционных радиаторов

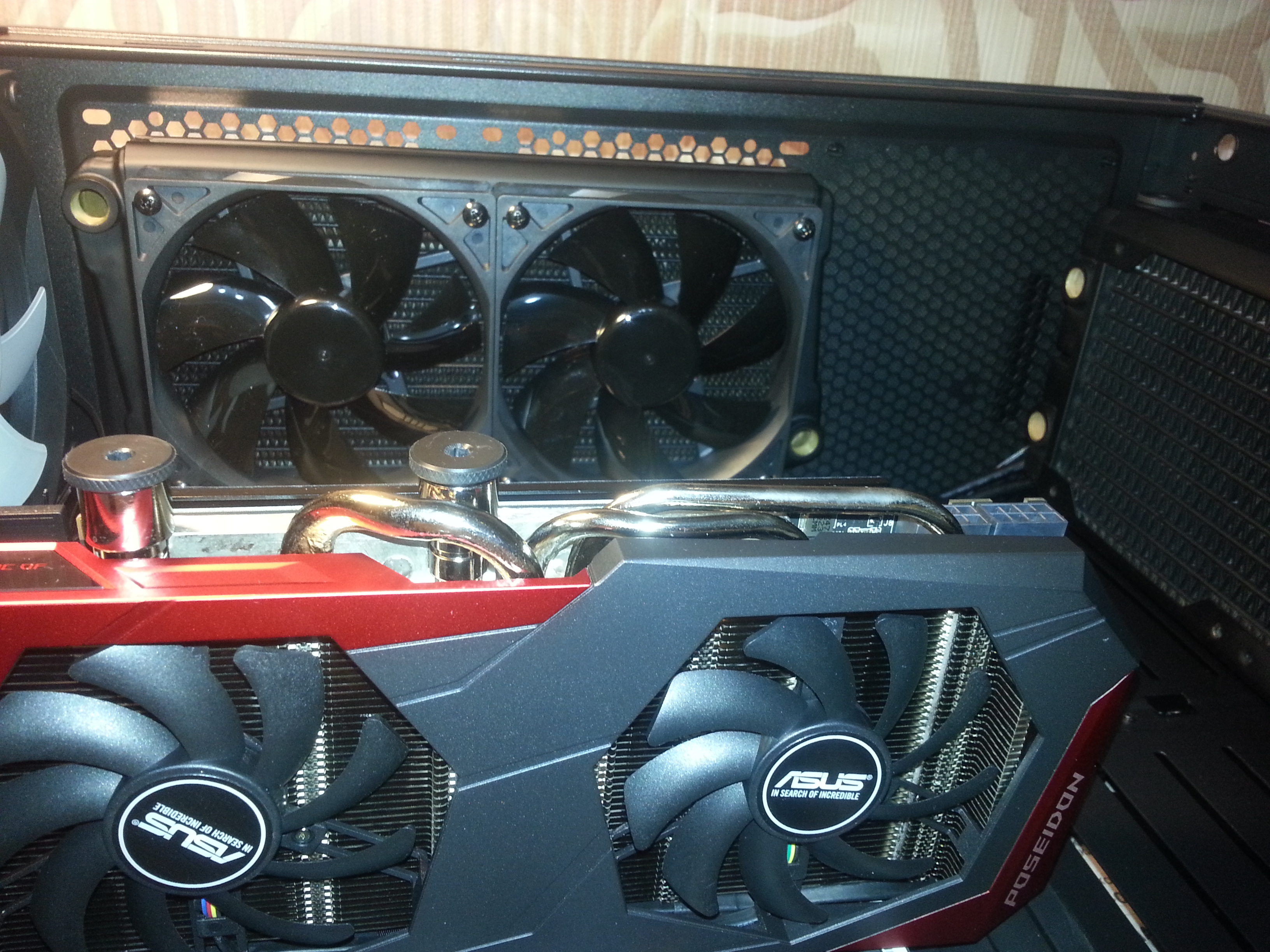

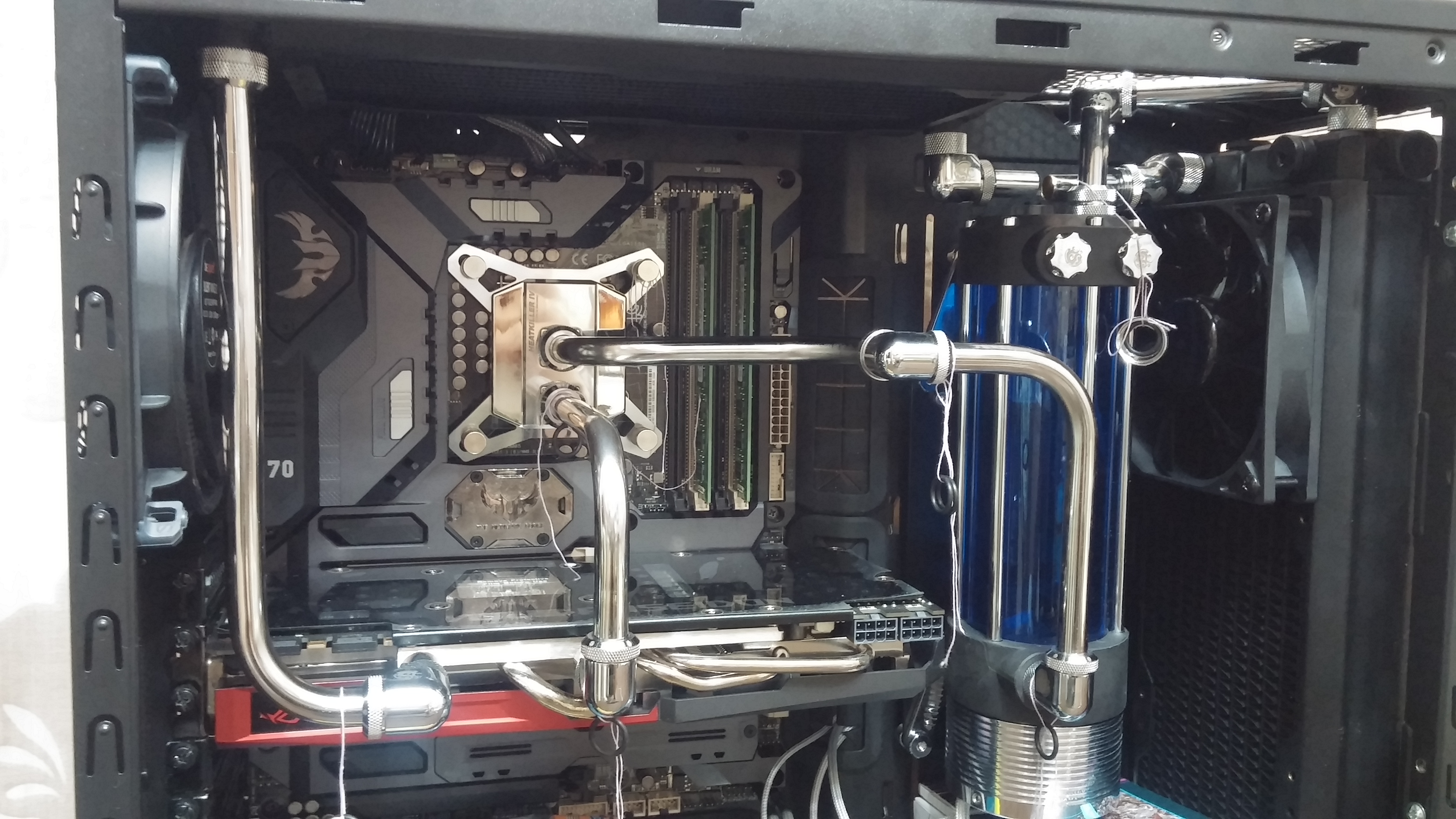

Маловероятно, что туда влезет два 3-х секционника и/или получится нормально развести. 280 слим плюс 360 реальнее. Мой пример старой сборки ниже, 360 плюс 240 слим.
>как будет крепиться рез + топ с помпой? Есть сомнения, что цветной корпус для помпы подойдет к этому комбо. Крепеж как я понял входит в комплект. Цветной корпус по описанию от barrow "под помпу D5". Без указания модели. Насколько я понял, саму помпу делает всего один производитель. Остальные ватеркульные конторы покупают у него помпу и "заворачивают в свой фантик". Разве модели D5 бывают с основанием разного диаметра?
>Водоблок GPU ссылка битая. Бери сразу фуллкавер с бэкплейтом. Сорян и точно битая затесалась. Вот https://www.ekwb.com/shop/ek-fc-rx-480-nickel Блок фулкавер, бекплейт отдельно надо брать. Но вообще, карта малогабаритная, и я думаю - а надо ли для такой? Я еще все же подумываю 1070 взять, там вот точно надо будет с бэкплейтом. А тут?
>Шланг для слива 8/12, а фитинг для него на ID 9,5, не налезет шланг. Да, запутался я в итоге с этими диаметрами (( Какой шланг то надо на такой фитинг? Или наоборот - какой фитинг на этот шланг?
>Индикатор потока - сомнительно с пастельной жидкостью, вертушку просто не увидишь. Об этом не подумал! Вот что значит к опытным людям обратился! Видимо придется от пастели отказаться в пользу какой нибудь синей УФ-активной жижи.
>У помпы EK D5 с PWM первой ревизии Взял на карандаш. Но вообще в эво цены примерно сопоставимы с EK+доставка. Так что для подстраховки эту деталь сборки можно и у них взять. Единственное, пока не разобрался про возврат налога с ek. Если он возвратный, то у них дешевле конечно и тогда эво вообще идет лесом. Профильная ветка на здешнем форуме именно на этот счет какая то бестолковая, поэтому написал письмо в ЕК.
>Корпус можно и перекрасить при желании По цене правда хз, во сколько обойдется хорошая порошковая покраска. Дадада! Недавно эта мысль в голову пришла, ведь много хороших аэрографов к примеру есть. Какая им по-большому счету разница, на чем писать? Я хочу на фрилансных сайтах объяву кинуть и посмотреть кто откликнется. Если есть умельцы буду брать гроб, че поделать У меня в голове уже зреет концепт такого проекта (точнее весь сетап рабочего места - с мебелью и аквариумом) с рабочим названием "Z:Zebra"
Жёсткий_Чебур >Берите сразу Вардары F1 1150 оборотов, ну если пофигу на шум то пошустрей F2 и более. Тут чутка наоборот. Я не клокер, я скорее модер. Мне нужно собрать игровую систему и вписать её в общий сетап рабочего места и интерьера комнаты. Поэтому мне скорее пофигу на производительность и важнее тишина, и отчасти оформление. Отчасти- потому что обод или корпус пропеллера покрасить и лачком покрыть в общем-то наука не хитрая, но лучше бы заводской окрас конечно) Что посоветовать можете из 140мм пропеллеров что бы тишина и варианты по цветовому оформлению? Корсары и ТТ я так понял все >=28 дб. Что на мой взгляд громко. А чемпионы а-ля Noctua хороши во всех смыслах, но уж больно странны в оформлении. От этого поносного цвета всех деталей даже кастомная покраска не спасет
Тут чутка наоборот. Я не клокер, я скорее модер. Мне нужно собрать игровую систему и вписать её в общий сетап рабочего места и интерьера комнаты. Поэтому мне скорее пофигу на производительность и важнее тишина, и отчасти оформление. Отчасти- потому что обод или корпус пропеллера покрасить и лачком покрыть в общем-то наука не хитрая, но лучше бы заводской окрас конечно) Что посоветовать можете из 140мм пропеллеров что бы тишина и варианты по цветовому оформлению? Корсары и ТТ я так понял все >=28 дб. Что на мой взгляд громко. А чемпионы а-ля Noctua хороши во всех смыслах, но уж больно странны в оформлении. От этого поносного цвета всех деталей даже кастомная покраска не спасет
Причем тут клокер не клокер...........может - локер. Вардары специально разработаны для радиаторов СВО. Не знаю какую цветовую гамму вы выбрали для своего проекта, но 140 Корсары барахло для радиаторов СВО. Есть опыт - стояли такие на Phobya G-Changer 280 v2.0 толку от таких вентиляторов было по минимуму. ТТ, как по мне, больше маркетинг со свистоперделками чем действительно толк есть. Для радиаторов это - Нойзблокеры eLoop (140ки есть теперь), Свифтек Геликс, Вардары конечно, Cougar Vortex, ну и Ноктуа хотя тут больше из за хорошего подшипника тишина и все такое. Ещё Фрактал Дизайн выпустила не плохие вентиляторы 140мм, Venturi.
Member
Статус: Не в сети Регистрация: 26.08.2012 Откуда: Мурманск Фото: 619
Cillian33 писал(а):
но 140 Корсары барахло
Потому что они корпусные (серия AF), хотя возможно для низко-fpi-ых радиаторов и подойдут (как было в моем случае Coolgate 60x480/360/240(7FPI)+AF120QE).
Cillian33 писал(а):
Вардары специально разработаны для радиаторов СВО.
При чем в зависимости от используемого радиатора (FPI) и используемой серии EK-V надо устанавливать по-разному, что бы добиться максимальной эффективности: push/pull/push-pull (судя про профильной ветке на овернетах).
PS: к примеру, если взять мои EK-V F4 и EK-XE, то ставить надо именно в push, в противном случае кроме слабого отвода добавляется шум от вертушек даже на низких оборотах.
_________________ ★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★
Интересно, применимо ли третье слово в данном случае
Мне видимо следовало серию уточнить В данном случае не применимо, т.к. на фото их серия industrial с шумом >=32дб которые позиционируются как пропеллеры для серверов, кои стоят в ЦОДе, где их никто не слышит. Если смотреть у Нокчуа изделия для домашнего пользования, то там будут эти самые цвета. Почему решили делать такой "стильный" окрас я не совсем понимаю. Я не критикую Нокчуа. С инженерной т.з. у них хорошие продукты. У меня сейчас например NF-F12 на процессоре стоит, и я весьма доволен.
Cillian33 писал(а):
Причем тут клокер не клокер
Полагаю при том, что у клокеров прилично больше объем тепловыделения. И зависимость тепловыделения от разгона не линейная, как я понимаю. По вертушкам - спасибо за наводки, присмотрюсь!
Member
Статус: Не в сети Регистрация: 07.07.2008 Откуда: Екатеринбург Фото: 21
Biggie Gv0 писал(а):
Разве модели D5 бывают с основанием разного диаметра?
нет, голые D5 все стандартного размера. Но если надеть на нее корпус от Barrow, то диаметр будет больше, и подойдет ли тогда крепеж под этот корпус?
Biggie Gv0 писал(а):
Но вообще, карта малогабаритная, и я думаю - а надо ли для такой? Я еще все же подумываю 1070 взять, там вот точно надо будет с бэкплейтом. А тут?
упс, не помню, о какой ВК речь шла первоначально, тут надо смотреть в профильной ветке по ВК - паскалям, например, вода в разгоне вообще мало помогает. Надо искать тесты с охлаждением водой, может, бэкплейт сейчас уже и не нужен. Но если речь о крастоте, то с бэкплейтом карточка конечно гораздо лучше выглядит, тем более что в общей стоимости его цена 20 евро - вообще ерунда.
Biggie Gv0 писал(а):
Какой шланг то надо на такой фитинг? Или наоборот - какой фитинг на этот шланг?
бери шланги ID/OD 10/16 мм и компрессионные фитинги для них тоже 10/16.
Biggie Gv0 писал(а):
Единственное, пока не разобрался про возврат налога с ek.
Когда регистрируешься у них на сайте и указывешь в профиле адрес доставки РФ, то цены будут отображаться за вычетом НДС, т.е. заплатишь чистую стоимость + доставка. Но если ты из Мск или СПб, то лучше не заказывать доставку UPS.
Ошибочка вышла с радиатором то! "Под 120 мм вентиляторы радиаторы серии SE PE XE (отличаются между собой толщиной), под 140 мм вентиляторы разработана серия CE и под 180 мм вентиляторы серия WE."
Так что меняю в спецификации радиатор 16 FPI, толщина 45мм, на объем 370мл.
скажите пожалуйста где найти хороший водоблок на 775 сокет, у меня старичок q6600))), перелопатил дофига разного и в основном отсутствует на складе и тд, и хотелось бы тот что был на тот момент топом по охлаждению
