gomerhack
Поздравлямс:) гони дальше теперь)
сложно сравнить температуры - все греют LinX нынче) заодно и на стабильность проверка же.
У меня вот одно из ядер всегда портит всю картину - на 5-8* горячее остальных. Хз что там, криво поставить вариантов не было.
Итого 80* на 4600@1,35в HT on. Но таки у меня Санди с припоем.

RandomRufio, на LinX получается темпа от 70 до 80 гр. Это при минимальных оборотах всех вентиляторов в системе (2 на воде, 2х120 Xigmatek снизу в корпус, 1х200 на вдуве NZXT FS-200, и еще 1х140 на выдуве (в стандартном месте))
Думаю, это неплохой результат с учётом режима и нескальпированного проца. Дальше погоняюсь (чуть позже), но пока шум от этих монстров (что в комплекте) не позволяет комфортно работать с системой А проц без скальпа горячий (руки бы и головы поотрывать тем интеловцам, кто это придумал )

Красивенько надпись горит

А СВО Corsair H110 эффективнее?

RustamS нет

А какой охлад стоял? В профиле другой проц указан.

RustamS Thermalright HR-01 c одним хорошим вентилем от CM. Второй лень было ставить

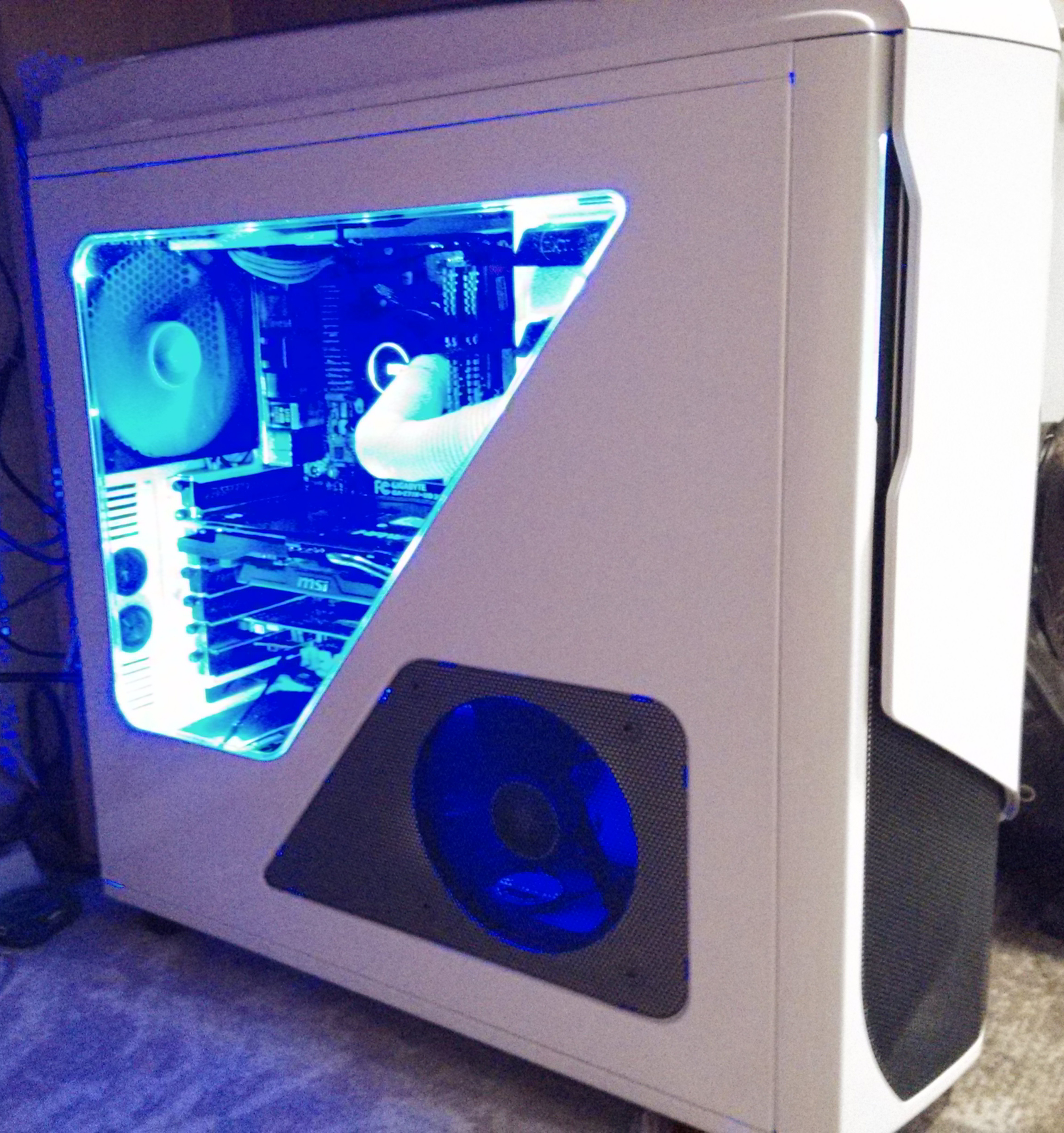

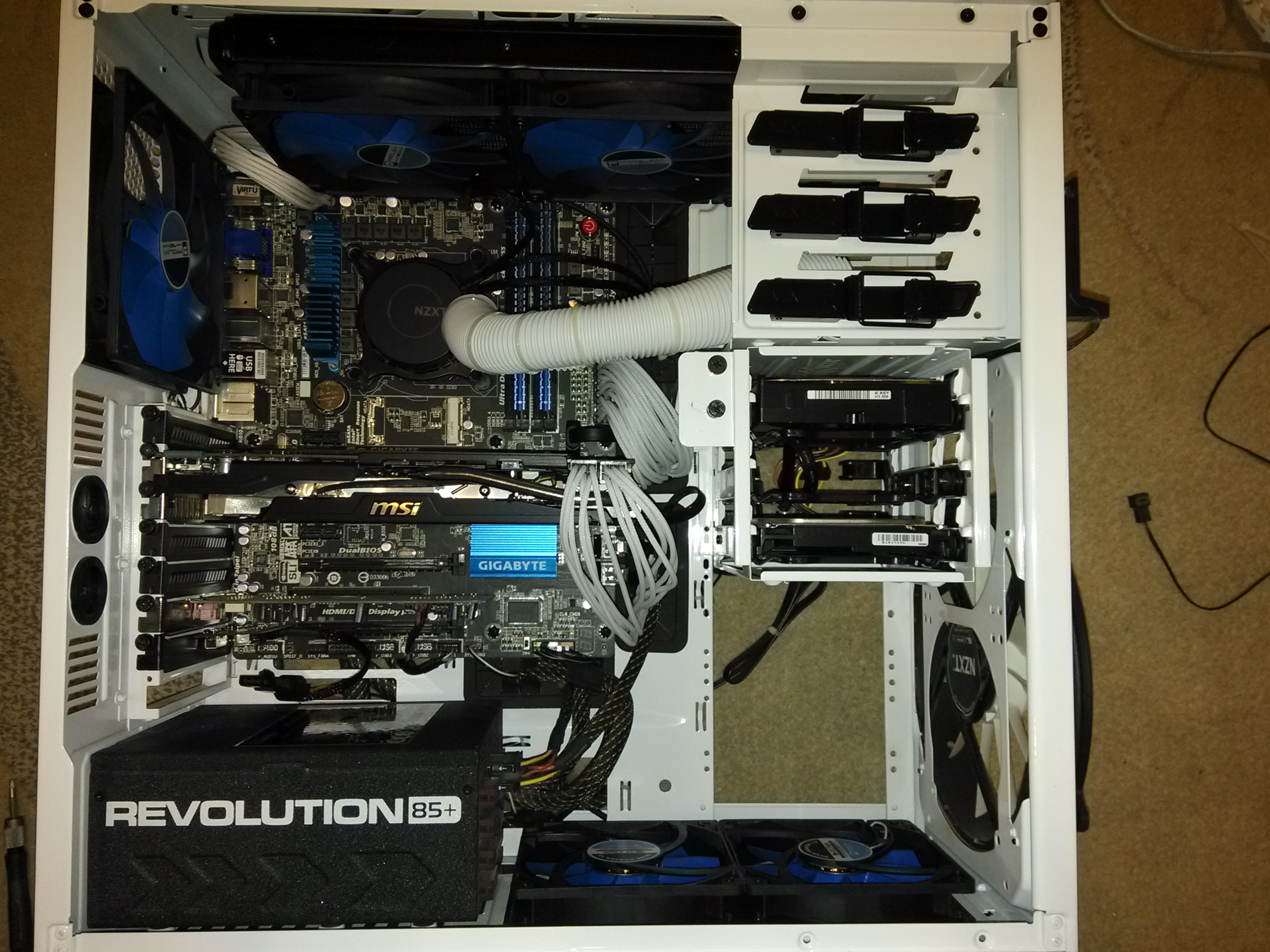

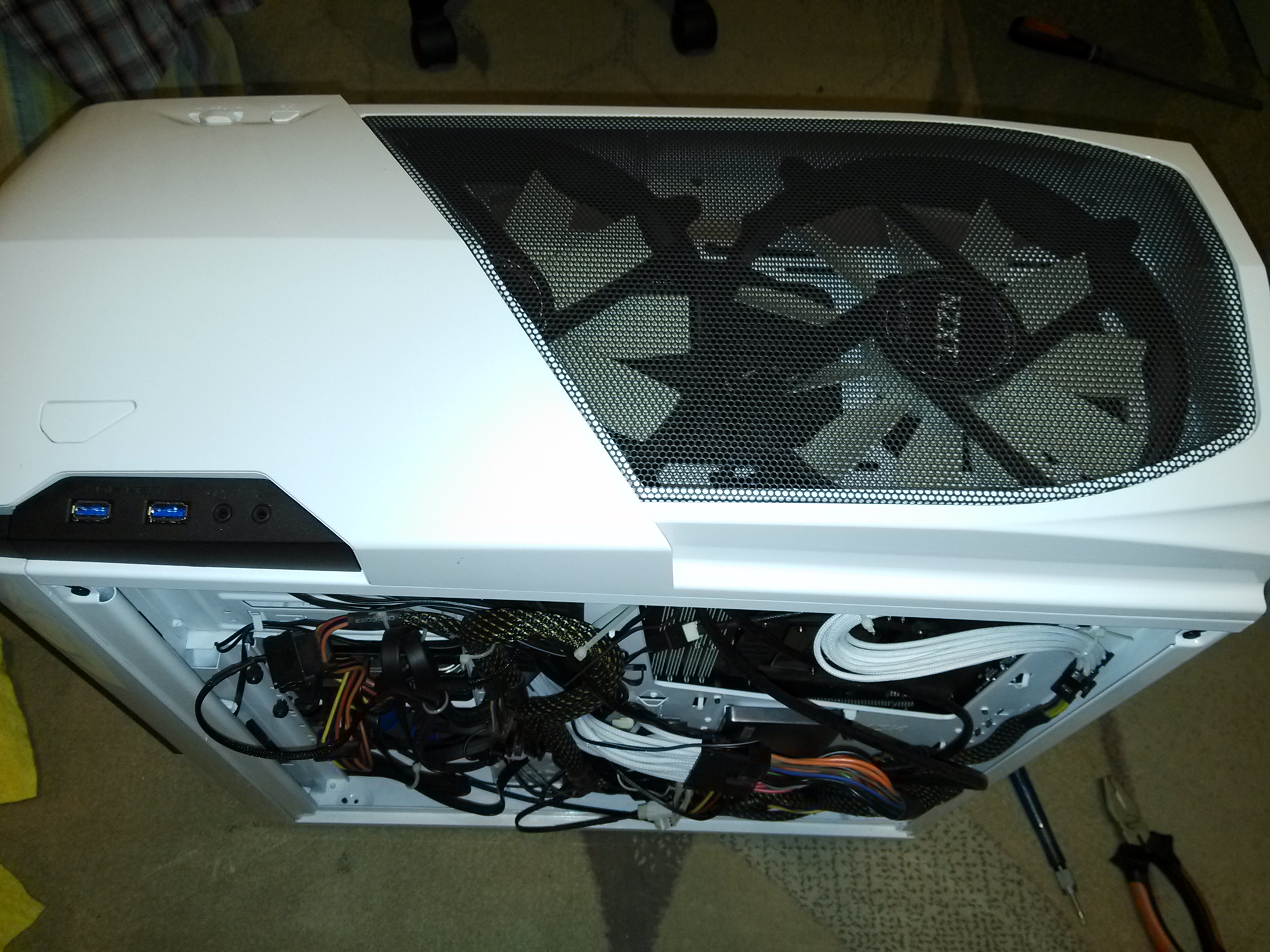

Делюсь фотками финальной сборки, позже замучу обзор со всем процессом.
Резюмируя, могу сказать, что ПК получился очень тихим и достаточно прохладным. Но и без напильника не обошлось

gomerhack , нафига аж 10 крутиляторов та? пылесосить комп надоест однако...

тишина+эффективность только так может быть достигнута, они тихоходные + реобас, => воздушный поток очень хорош, а шум варьируется от полной тишины до слабо ощутимой громкости, которая при открытом окне перебивается шумом улицы. То, чего я и добивался

В корпусе на вдуве фильтры, так что с грязью особых проблем нет

Уважаемые форумчане! У кого сохранился
макет копии NZXT (kraken) G10 под фрезеровку, прошу прислать в личку т.к. в постах уже не грузится!
Есть желание сделать самому но под 120 вентилятор

отсюда вполне все грузится

Спасибо! Все скачал,

А на g.pdf это реальый размер? Второй файл не могу открыть.

На g.pdf указаны габаритные размеры. Распечатайте на А4 без полей и меряйте линейкой - должно совпасть.
А вообще для этих целей там g.cdr - CorelDraw файл - фрезеруют и режут лазером станки обычно с помощью этого формата.

Ссылка на архив со все финальным версиями макетов на Dropbox

PS расставлять размеры на чертежах не было необходимости, а сейчас нет времени.
Если собрались пилить руками - распечатайте шаблоны в масштабе 1:1 в каком-нибудь копи-центре.

Успехов

Спасибо.

Есть возможность установить обороты кулеров (на радиаторе) ниже 25%, используя родной драйвер (kraken) x60? 840 RPM для этих малышек больно шумно получается.

Распечатал pdf файл , промерил линейкой не совпадают фактические размеры с указанными на чертеже. Может кто укажет какие диаметры этой помпы большой под замок и малый основной.
Кстати на ebay сейчас много предложений этой G10, с пересылом в РФ из UK или USA около 2.2 т.руб. Еще вопрос. Почему сделан акцент на систему с круглой помпой, квадрат как мне кажется приспособить легче. Или я что-то не учел.

sf59612 Перед печатью выбери в настройке печати Реальный размер (что то типа этого, там слева 3 варианта при печати PDF файла), но один из 3 чертежей действительно печатает не реалистичный размер, а 2 точь в точь выходят (если выберешь в настройках печати)
Круглая помпа видимо очень распространена (но по мне самая не удобная, у меня такая), но для квадратной системы все еще проще (квадрат отмерить и пропилить очень легко, если рукам делать)

Спасибо, что хоть кто-то откликнулся. Суть в том, что у меня карта не AMD, а MSI. Она короче на 3,7 см. Все ставят круглую помпу, у меня есть возможность выточить этот круг на станке и довести до ума руками. Поэтому и ищу точные размеры. Еще вопрос: если у меня карта уже, нужен ли мне вентилятор, если да, то можно ли его подключить к карте или только к мат.плате или через реобас? И все таки, что лучше круглая или квадрат? И какую посоветуете из Corsair.

1. горячее и мягкое сравниваем? Ясно только что короче на 3,7 см.
Акриловые шаблоны по ссылке вообще под 120 мм вентилятор, и размер для моей нереф 780 ти подбирался


2. О не совпадающих размерах на распечатках: выше писал почему.
Специально для вас сделал


3.Квадратная помпа может и не влезть на видеокарту по двум причинам - не уложится в промежуток крепежных отверстий (на материнках расстояния между отверстиями намного больше, а воду делают для процессоров в первую очередь ) или не влезет по нижнему краю видеокарты рядом с PCIE разъемом.
Круглая влезает, что проверено. Не изобретайте велосипед

4. Вентилятор нужен, обдувать видеокарту - там много что греется. Сделайте под вентилятор меньшего размера. G10 например с 92 мм вентилятором.
Вообще если вы задумываете без вентилятора - то зачем тогда вырезать такой девайс? Возьмите комплектную железяку из набора водянки (для интеловских сокетов) и путем нехитрых манипуляций напильником и дрелью подгоните ее для использования на видеокарте.
Так как профиль у Вас не заполнен - хз что у вас за видеокарта. Подключить вентилятор можно к видеокарте через переходник переходник - только в случае с nvidia 6xx и 7хх серией это мало что даст.
Можно к материнке подключить напрямую в соотв разъем и рулить потом вентилятором софтово. Можно через реобас.

5. О покупке "всего готового" - когда я делал воду на видеокарту G10 было не купить. Отсюда и все эти изобретения из акрила. Но сейчас все доступно (разве что доставка стала дороже для ЭТО СПАМ - ОТПРАВЬТЕ ЖАЛОБУ (синий квадрат) на 20 баксов, хм, потяжелела новая версия чтоли)
