Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.

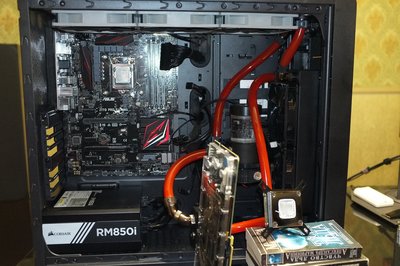

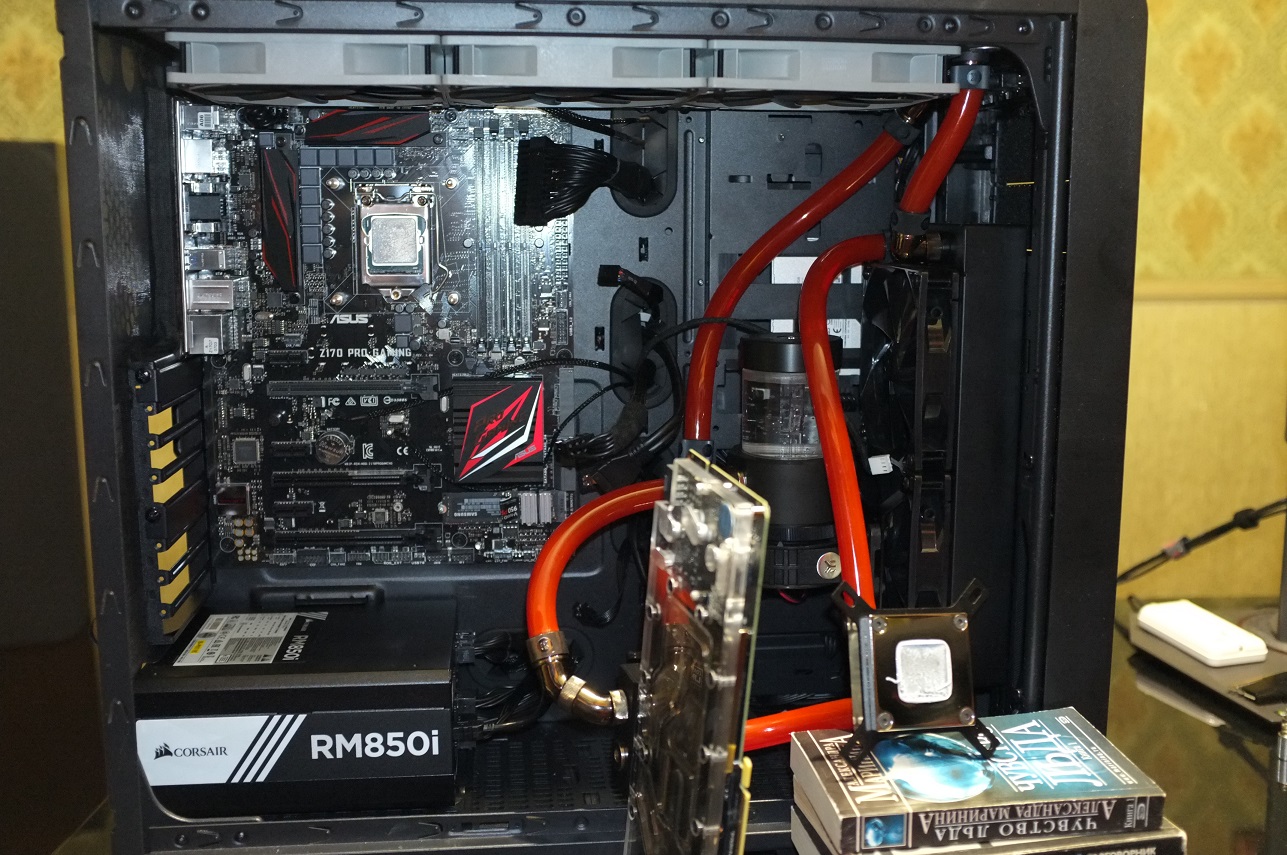

После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 19.07.2014 Откуда: Москва Фото: 4
Я было подумал о жестких трубках, но потом как представил что в случае чего замена одного компонента выльется в полноценную головную боль тут же передумал((
_________________ Совы могут повернуть голову на 270 градусов... Тому жаворонку, что утром решил пошуметь...
Member
Статус: Не в сети Регистрация: 11.12.2015 Откуда: Москва Фото: 18
HellCraft писал(а):
Я было подумал о жестких трубках, но потом как представил что в случае чего замена одного компонента выльется в полноценную головную боль тут же передумал((
Это вы зря, зачастую даже удобнее иногда. Главная проблема в самой сборке, нужно руку набить=)
_________________ i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596
Member
Статус: Не в сети Регистрация: 26.08.2012 Откуда: Мурманск Фото: 619
Konstantin_K писал(а):
Как минимум приятнее и эстетичнее. Но в какой-то момент сборки на акрилле, мне казалось, что билд я не закончу никогда!
Красивее – это несомненно. Я до сих пор удивляюсь как умудряются их изгибать в несколько направлений под разными углами одновременно :) По начала, скорее всего, буду как раз пользоваться уголками «мама-мама», а там уже не спеша учится их гнуть. Я с последним контуром больше недели морочился при том, что работы не так уже и много было, но повозиться пришлось… боюсь представить сколько времени уйдет на трубки, чтоб все было по фен-шую :)))
Добавлено спустя 2 минуты 51 секунду:
Konstantin_K писал(а):
Главная проблема в самой сборке, нужно руку набить=)
…и время, которого мало… и нужный инструмент, который не всегда есть… и второй комп под рукой иметь, а то совсем без цивилизации тяжко :)
_________________ ★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★
Member
Статус: Не в сети Регистрация: 11.12.2015 Откуда: Москва Фото: 18
aggression писал(а):
Я до сих пор удивляюсь как умудряются их изгибать в несколько направлений под разными углами одновременно
Мне очень помог набор монсоновский, с линейками, уголками и прочей ерундой. Брал давно долларов за 60. Там можо подгонять иделаьно в 3-4 плосколстях. Но можно и "на глазок"
_________________ i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596
Member
Статус: Не в сети Регистрация: 11.12.2015 Откуда: Москва Фото: 18
HellCraft писал(а):
Товарищи, как то видел отдельные заглушки с светодиодами, теперь не могу найти, можете дать ссылку?
Есть акриловые альфакуловсие. У меня по-моему остались даже. Заказывал aquatuning.de.
_________________ i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596
Member
Статус: Не в сети Регистрация: 11.12.2015 Откуда: Москва Фото: 18
PWSteal писал(а):
Konstantin_K видел у тебя Farbwerk для контроля подсветки, как впечатления? Ленты и коннекторы для него тоже от Aquacomputer?
Привет Да и ленты, и коннекторы тоже брал на AC. Впечатления сугубо положительные, настройка очень тонкая можно под температуры, к какому-нибудь показатею привязать или пульс/палитра. В общем качественная штука!
_________________ i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596
Member
Статус: Не в сети Регистрация: 11.12.2015 Откуда: Москва Фото: 18
PWSteal Я сразу много всего брал: датчики, помпы, контроллер, поэтому доставка (вроде DHL был) размазалась на всю сумму заказа. Но в целом конечно дороговато..=)
_________________ i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596
Member
Статус: Не в сети Регистрация: 22.11.2009 Откуда: Россия Екб Фото: 17
HellCraft писал(а):
Я было подумал о жестких трубках, но потом как представил что в случае чего замена одного компонента выльется в полноценную головную боль тут же передумал((
Проблем нет вообще ни каких, трубки очень быстро снимаются. Если что-то и нужно поменять, либо устранить не исправность на время ставится обычный шланг с обычным фитингом, делов - то. У страха глаза велики Мне тут понадобилось звучку новую поставить THD, трубка мешала. Два фитинга открутил, трубку вбок развернул - ну вылилось 30 мл. жижы. Карту поставил, трубку на место, фитинги затянул, жижу через рез плеснул, 1 день пузырьки пробежали и усё
TSC! Russia member
Статус: Не в сети Регистрация: 31.08.2005 Откуда: Петербург Фото: 0
Вовремя это я подсуетился. Заказал водоблок полного покрытия на MSI 980 Gaming, который TF5, т.к. решил ее не продавать, а оставить во втором компе, пока сама не сгорит. Получил сегодня, (заказывал 1-го, отправили только 9-го сентября) зашел на сайт проверить, комплектацию, а эта модель уже EOL
_________________ www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech
Member
Статус: Не в сети Регистрация: 19.07.2014 Откуда: Москва Фото: 4
Товарищи, подскажите, если в контуре не будет крантика предусмотрено, а будет что то типа готового набора от ЕК, то как сливать жидкость? Снимать весь контур и уносить сливать?
_________________ Совы могут повернуть голову на 270 градусов... Тому жаворонку, что утром решил пошуметь...
Member
Статус: Не в сети Регистрация: 19.07.2014 Откуда: Москва Фото: 4
Reveal809 писал(а):
Нужно уточнить что за набор???
Собирал компоненты на основе вот этого https://www.ekwb.com/shop/ek-kit-p240 в принципе можно и сам набор, просто меня цвет фиттингов не устроил и вентили с набора мне не нужны, но набор дешевле выходит(
_________________ Совы могут повернуть голову на 270 градусов... Тому жаворонку, что утром решил пошуметь...
