Автор Сообщение

Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 26.08.2008
Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
IceFireW позвонил в UK, пообщался с девушкой, завтра отправят

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"




Member
Статус: Не в сети
Регистрация: 22.02.2008
Подскажите, какой FPI у радиаторов XSPC AX* (120 или 240)? Нигде не могу найти.




Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
Bondaxen писал(а):
FPI у радиаторов XSPC AX

20
#77




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
YuriyZZ писал(а):
Ну не стоит судить по опыту, исходя из даты регистрации

По чем здесь опыт, я лично ничего на счет него не писал.




Member
Статус: Не в сети
Регистрация: 14.01.2011
Фото: 6
Вопрос про угловые фиттинги. (только без смеха! опять про утечки, но без фума :oops: правда!)
Вот есть такие: https://www.ekwb.com/shop/fittings/adap ... tings/2-45 заворот на 90 г в два приёма с соединением.
и вот такие: https://www.ekwb.com/shop/fittings/adapter-fittings/90 заворот на 90 сразу.

Сочленение не потечёт? Кто пользовался? Их ГДС должно быть ниже прямого заворота, но насколько? Существенно повлияет? Т.е я бы тупо купил двойной... но он дороже и опасаюсь утечки... а у меня мамаплата будет ГОРИЗОНТАЛЬНО! Кап... и досвидос плата! :cry:

Что скажете?




Member
Статус: Не в сети
Регистрация: 27.03.2006
Фото: 2
Андрей Б-ов, стоят Angled 90°, пока ничего не течет :crazy:

_________________
i7-12700K | Prime z690-A | DDR5-5200 32GB | RTX 3080ti | 4K@144Hz




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Андрей Б-ов писал(а):
Сочленение не потечёт?

Если выдержишь при монтаже правильный угол (хоть 45, хоть 90) то не потечет. Будет натяг в сторону - потечет гарантированно.
Информация получена. Дальнейшее зависит только от кривизны/прямоты рук, которые будут все это монтировать.
Андрей Б-ов писал(а):
Кап... и досвидос плата!

От этого никто не застрахован и именно по этому, при первом пуске, умные люди кладут бумажные полотенца на все любимые и дорогие места :lol: .




Member
Статус: Не в сети
Регистрация: 08.02.2008
Фото: 20
Андрей Б-ов писал(а):
Сочленение не потечёт?

Новое без перекосов собранное - нет
Андрей Б-ов писал(а):
Их ГДС должно быть ниже прямого заворота, но насколько? Существенно повлияет?

несущественно
Андрей Б-ов писал(а):
Что скажете?

Со шлангами необходимость установки углов выглядит сомнительной затеей, разве что корпус тесный или шланг легко перегибается.
У какой-то серии углов или подобной поворотной арматуры несколько лет назад были проблемы с протечками, но вот у меня, например, есть несколько адаптеров альфакул б/у старых, и они не текут. Сейчас в контуре только один угол на 30, но у меня очень простой контур.
http://forum.overclock3d.net/showthread.php?t=55763
https://www.reddit.com/r/watercooling/comments/3v52ie/ek_rotary_fittings_leak/
и т.д.
Чем меньше соединений - тем надёжнее, как и везде.
Тут были примеры, как люди предлагали картинку с вариантом соединений компонентов, и конкретный вариант обсуждали, подсказывали что-то.




Member
Статус: Не в сети
Регистрация: 14.01.2011
Фото: 6
pavel_8729 писал(а):
quote="Андрей Б-ов"]Сочленение не потечёт?[/quote.....
Чем меньше соединений - тем надёжнее, как и везде......[/quote][/quote]
Нда... наверное, самый умный ответ... коротко и по сути.
Будем перепроектировать... или оставим простые прямые углы.


Последний раз редактировалось Андрей Б-ов 04.10.2016 19:14, всего редактировалось 2 раз(а).



Member
Статус: Не в сети
Регистрация: 19.07.2014
Откуда: Москва
Фото: 4
Андрей Б-ов писал(а):
Будем перепроектировать...

я себе уж тоже напроектировал с двумя такими поворотными 90° и сижу думаю...

_________________
Совы могут повернуть голову на 270 градусов... Тому жаворонку, что утром решил пошуметь...




Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
Андрей Б-ов писал(а):
Вот есть такие: https://www.ekwb.com/shop/fittings/adap ... tings/2-45 заворот на 90 г в два приёма с соединением.

В моей сборке есть такой фитинг от битс и в силу неоходимости докупил два от EK. Внешне - никель на битс смотрится гораздо выгоднее) По внутрянке - битс в сочленениях туго вращается, болтанки нет. EK как то расхлябано. Но ничего, не потекли, все норм.

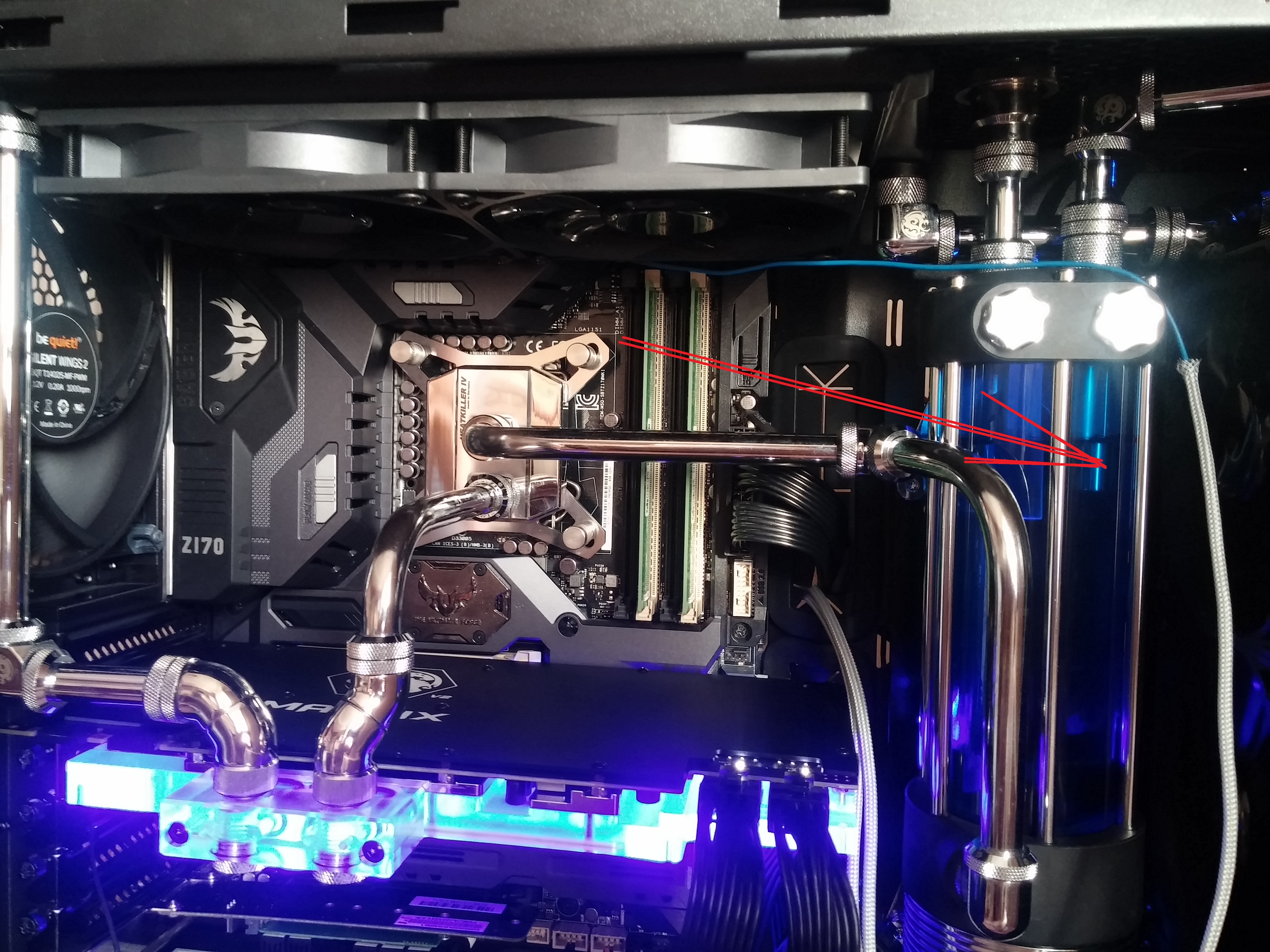

На фото подключение фулкавера - как раз фитинги EK. В чем прелесть этих фитингов - можно ловить соосности и перпендикулярности) Плюс они поворотные. У битс есть еще более навороченные варианты, как по резьбам, так по сочленениям.

Вложение:
20160620_195503.jpg [ 2.75 МБ | Просмотров: 759 ]




Member
Статус: Не в сети
Регистрация: 22.11.2009
Откуда: Россия Екб
Фото: 17
nag77 писал(а):
можно ловить соосности и перпендикулярности

А можно и не ловить, целиком загнуть, достаточно трубку повернуть :crazy:

_________________
Rtx 4080 +жижа




Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
Reveal809 писал(а):
достаточно трубку повернуть

Делалось из остатков




Member
Статус: Не в сети
Регистрация: 22.11.2009
Откуда: Россия Екб
Фото: 17
nag77 писал(а):
Делалось из остатков


у меня кстати поворотник 90 такой потёк, перетерлось внутри видимо что-то, прямо с середины.

_________________
Rtx 4080 +жижа




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
У меня 2 таких стоят http://www.alphacool.com/shop/fittings/ ... er?c=20657
Нормально все, хотя так легко вращается поворотная часть, что я думал будет течь.

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
Андрей Б-ов писал(а):
Сочленение не потечёт? Кто пользовался?

Стоят 90°. Не текут. Один уже болтается даже и не течёт всё равно.

Андрей Б-ов писал(а):
Кап... и досвидос плата!

Какой досвидос. У меня водоблок на проц потёк и я не увидел, он залил мне верхний титан Х и он отказался работать и то не сразу. Заметил, разобрал, промыл, просушил и всё работает. Там же жидкость не обычная вода, всё на основе дисцелата делается, а дисцелат ток не проводит, вернее почти не проводит.

Андрей Б-ов писал(а):
Будем перепроектировать

Ничего ненадо перепроектировать. У меня таких в контуре стоит 5 штук и отлично себя чувствуют.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
magnus731 не проводит, потому что нет солей и минералов, физика 5 класс.

Добавлено спустя 39 минут 21 секунду:
Буду брать быстросцепы от альфакул, просто потому что они ближе находятся, быстрее приедут и просто дешевле.
http://www.aquatuning.co.uk/water-cooli ... -ig-chrome
И к ним вот думаю брать нечто такое http://www.aquatuning.co.uk/water-cooli ... el?c=10895
Чтобы покрасивше вывести шланги из системника, ну и чтобы выводимые шланги висели не на компонентах. У кого в этом есть опыт, какие еще варианты есть?

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"




Member
Статус: Не в сети
Регистрация: 11.12.2014
Откуда: Томск
Фото: 12
freem-freem писал(а):
У кого в этом есть опыт, какие еще варианты есть?

У Куланса подобное есть, как раз себе такую взял Computer L-Bracket with G 1/4 BSPP Threads в него вкрутил Enzotech MM-G14 и уже на них БРС Альфакуловские HF.




Member
Статус: Не в сети
Регистрация: 25.07.2016
Фото: 3
freem-freem писал(а):
У кого в этом есть опыт, какие еще варианты есть?

Можно аккуратно просверлить отверстия в корпусе в нужных местах и туда проходные фитинги, ибо тянуть шланг до свободного I/O не всегда получается.




Member
Статус: Не в сети
Регистрация: 08.02.2008
Фото: 20
Планка куланс хороша, пока не возникнет необходимость ввернуть в неё 13/19.
