Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
YuriyZZ да не, у меня корпус неудобный такой, сверлить не хочу, лучше слот займу.
DaRT84 "Альфакуловские HF" это те что с гайкой или похожи на те что я кинул, но чуток дешевле? фоток мог бы скинуть ;)

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
Андрей Б-ов писал(а):
Будем перепроектировать...

#77
Было и больше.

Добавлено спустя 19 минут 56 секунд:
freem-freem писал(а):
да не, у меня корпус неудобный такой, сверлить не хочу, лучше слот займу.

#77
Вырезать, пропустить шланг. Не обязательно в том месте, где нарисован кр. квадрат, можно и сместить.
Получиться почти как у меня.
#77
Экономия на планке и на фитингах.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
IceFireW да я ж думал этого избежать, именно потому что если шланг выходит просто через отверстие, то значит он одним концом идет от комплектующего, например от процессора и в случае если (ну бывает) как-то кто-то дернет шланг, то лишний раз твой ЦП получит физическую нагрузку вместе с платой.
Собственно аналогично и со шлангом обратно из моры в резервуар например.
Ну это мои мысли.

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"




Member
Статус: Не в сети
Регистрация: 18.03.2011
Откуда: МСК
Фото: 7
atlonn писал(а):
Угу...
Конечно помпа регулируется как в ручном(с передней панели приблуды) так и в автоматическом режиме в зависимости от температур(источник на выбор) к примеру --- очень гибкое устройство с широким функционалом и в тоже время лишенное лишних фич, т.е. реально не нужных в СВО-компьютера на постоянной основе...
Гестерзис присутствует конечно и исправно работает...
Помпа приблуды спокойно обработает сложно-резистивный контур...
Идеальный агрегат для расположения его в соседнем помещений от охлаждаемой системы - тишина неописуемая ожидает владельца такой конфигурации контура - я знаю о чем говорю... ))
Угу. .. . Удачи конечно и отпишитесь о впечатлениях от эксплуатации. .. .

После использования отпишусь. Думаю, наверно на первом этапе, вентили и помпу на стандартную D5 не буду менять. Теперь закажу кулановские блоки на камень и карту.
Подскажи пожалуйста, какие мне быстро-сцепы взять? Задача (самые надежные и эффективные (по диаметру), цена не имеет значения).
По поводу твоей системы, я помню, что у тебя все вынесено далеко от корпуса и там, где ты живешь, бывает холодно (+-5), больше половина года. Следовательно, Пк живет у тебя в тишине и в приятном холодке. :beer:

_________________
ASUS ROG STRIX B550-E GAMING / 3900X / 6800 XT (RED DEVIL) / 64Gb DDR4 3733MHz / 1Tb Samsung 970 EVO Plus / NZXT X63 / 850W cooler master




Member
Статус: В сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
freem-freem писал(а):
менно потому что если шланг выходит просто через отверстие, то значит он одним концом идет от комплектующего

Можно что то подобное использовать, просверлив отверстия в задней стенке корпуса

#77
#77




Member
Статус: Не в сети
Регистрация: 27.03.2006
Фото: 2
freem-freem писал(а):
да я ж думал этого избежать, именно потому что если шланг выходит просто через отверстие, то значит он одним концом идет от комплектующего, например от процессора и в случае если (ну бывает) как-то кто-то дернет шланг, то лишний раз твой ЦП получит физическую нагрузку вместе с платой.

Еще раз взгляни внимателней на фото перед твоим постом. Там шланги зафиксированы стяжками и им такое не страшно.

Но лично мне надоела эта "порнуха" с внешними шлангами и радиаторами, оно стало сильно резать глаз, выглядит как-то ужасно. Поэтому я сменил корпус на большего размера и поставил два радиатора внутрь. Теперь очень доволен - бесшумно, прохладно и без бардака.

_________________
i7-12700K | Prime z690-A | DDR5-5200 32GB | RTX 3080ti | 4K@144Hz




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
Magicm3n гляну спасибо :ok:
Насчет другого корпуса, то я что-то не горю желанием покупать тумбу размером с пол холодильника чтобы в нее влезла пара 480 радиаторов, например.
Потому что пары 240 мне мало, а пару больших и охлаждать надо хорошо и в итоге те же яйца только в профиль: большая шумная коробка рядом 8-)
Имхо, как говорится.

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"




Member
Статус: Не в сети
Регистрация: 27.03.2006
Фото: 2
freem-freem писал(а):
размером с пол холодильника

Да обычный корпус, только чуть выше и шире. Я под столом даже не заметил увеличения размеров. И в него легко влезло 420+240(можно и больше).
freem-freem писал(а):
большая шумная коробка

Совсем бесшумно у меня. В самой жесткой искуственной нагрузке кулеры 750-850, еле-еле слышно. Реально в танках вообще нет звука от корпуса.

_________________
i7-12700K | Prime z690-A | DDR5-5200 32GB | RTX 3080ti | 4K@144Hz




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
freem-freem писал(а):
да я ж думал этого избежать, именно потому что если шланг выходит просто через отверстие, то значит он одним концом идет от комплектующего, например от процессора и в случае если (ну бывает) как-то кто-то дернет шланг,

Ну вы фото то мое посмотрите, у меня вообще идет от водоблока памяти,н шланги закреплены хомутами на решетке и их можно дергать хоть как.
#77
фото большое - кликаем два раза, первый откроется в другом окне и еще раз, станет большим.

Добавлено спустя 4 минуты 54 секунды:
Magicm3n писал(а):
Но лично мне надоела эта "порнуха" с внешними шлангами и радиаторами,

Если она видна, то да, а если все культурно сделано, то "порнуха" превращается в "эротику".




Member
Статус: Не в сети
Регистрация: 14.01.2011
Фото: 6
freem-freem писал(а):
Magicm3n гляну спасибо :ok:
Насчет другого корпуса, то я что-то не горю желанием покупать тумбу размером с пол холодильника чтобы в нее влезла пара 480 радиаторов, например.
Потому что пары 240 мне мало, а пару больших и охлаждать надо хорошо и в итоге те же яйца только в профиль: большая шумная коробка рядом 8-)
Имхо, как говорится.
И мы приходим к выводу, что ЗИМОЙ, а половина Европы и АЗИИ зимой мёрзнет, нет резона придумывать какие-то внутрикомнатные охладители... Надо охлаждать забортным воздухом...
Когда изготовители придут к этому решению? Чтоб не колхозить теплообменник, а купил, поставил и половину года не имеешь проблем! А оставшуюся половину - как с внутриквартирным охлаждением...
Это как холодильники... На улице -20С, мы тратим энергию и греем дома и опять тратим энергию чтобы охладить пару кубов в квартире... парадокс!


Последний раз редактировалось Андрей Б-ов 05.10.2016 15:47, всего редактировалось 1 раз.



Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
IceFireW не сразу хомуты увидел :beer:
Magicm3n ну может вы и правы, просто то что я "присмотрел" стоит как 2 моры :D
Андрей Б-ов нуда, я мору думаю на 2м шланги поставить, а там поглядим, квартира съемная, так конечно на балконе бы сколхозил :D как многие тут.

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"




Member
Статус: Не в сети
Регистрация: 11.12.2015
Откуда: Москва
Фото: 18
nag77 писал(а):
Можно что то подобное использовать, просверлив отверстия в задней стенке корпуса

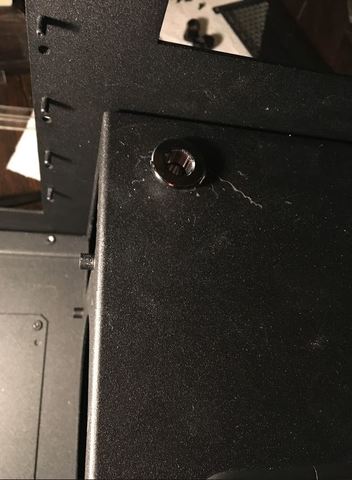

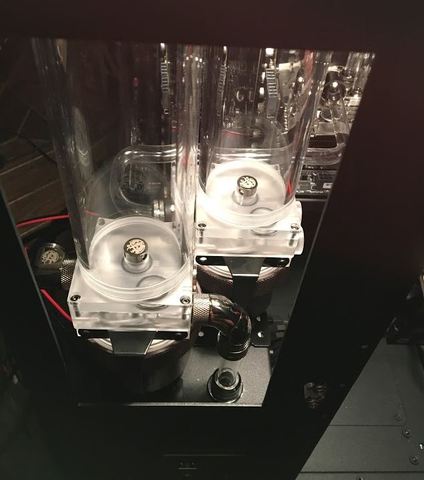

Пасс-фру крутые штуки. У меня хоть и не внешний радик, но сверлил для доступа к радиатору в нижней части корпуса. Выглядит красиво и аккуратно (хоть в какой-то момент у меня и съехала дрель и остался след на краске, но под резом невидно :D ).

Фото
Вложение:
a91db899_Buildlog_17.jpeg [ 25.16 КБ | Просмотров: 799 ]

Вложение:
9220879b_Buildlog_18.jpeg [ 26.61 КБ | Просмотров: 799 ]

_________________
i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled
LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596


Последний раз редактировалось Konstantin_K 05.10.2016 16:42, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 08.02.2008
Фото: 20
freem-freem писал(а):
Насчет другого корпуса, то я что-то не горю желанием покупать тумбу размером с пол холодильника чтобы в нее влезла пара 480 радиаторов, например.

Нравятся корпуса ТТ, в последнее время годноту стали делать, на любой вкус и любого размера, указывают совместимость с радиаторами, можно стакать - просто мечта.




Member
Статус: В сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
Konstantin_K писал(а):
хоть в какой-то момент у меня и съехала дрель и

Сверлился я пару раз, брал алмазную фрезу-коронку по металлу, с центровочным сверлом - как по маслу)




Member
Статус: Не в сети
Регистрация: 11.12.2015
Откуда: Москва
Фото: 18
nag77 писал(а):

Сверлился я пару раз, брал алмазную фрезу-коронку по металлу, с центровочным сверлом - как по маслу)


На моем предедущем корсаре, можно было и дремелем просвердить без особых усилий, но case labs оказался крепким орешком, да и фрезы под рукой не было=)

_________________
i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled
LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
Konstantin_K кейс лабз же из алюминия, откуда там крепкий орешек то взялся?




Member
Статус: Не в сети
Регистрация: 14.01.2011
Фото: 6
freem-freem писал(а):
.....Андрей Б-ов нуда, я мору думаю на 2м шланги поставить, а там поглядим, квартира съемная, так конечно на балконе бы сколхозил :D как многие тут.
Что вы прицепились к этой "море"! Она хороша, конечно, но вот есть такая штука: http://koolance.com/hxp-193-compact-pla ... -exchanger
И у неё изготовитель указал один очень ВАЖНЫЙ! параметр: Heat Transfer: 4.0 kW (13,600 BTU/hr) (@5LPM, Delta between inlets = 20°C).
Вот вокруг чего нужно плясать!




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
Андрей Б-ов и что с ней делать? Как охлаждается?

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Андрей Б-ов писал(а):
но вот есть такая штука:

Обычный теплообменник. У тебя халявная вода в водопроводе?
Андрей Б-ов писал(а):
Вот вокруг чего нужно плясать!

Ну дык и спляши тут! Ждем-с :lol:




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 14.03.2012
Фото: 39
Есть у кого опыт сиспользования вот таких шлангов
Masterkleer tubing PVC 16/10mm (3/8"ID)
http://www.aquatuning.co.uk/water-cooli ... dark-green
Очень годная цена, как мне кажется.

_________________
"Вы держитесь там. Здоровья вам и хорошего настроения!"
