Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 14.01.2011 Фото: 6
nag77 писал(а):
quote="Андрей Б-ов"а как у МОРЫ с ликвидностью на вторичном рынке? Есть спрос и насколько падает цена?/quote Это автомобиль, в котором идет износ?.....
Ну конечно нет... какой там износ... так, засрался... но это промывается... вопрос в другом, люди любят брать НОВЫЕ вещи... и по дешёвке... а тут б/у. Конечно, многое зависит от покупателя и наличия у него мозгов... но все равно, продать в 100% цены не удастся... ну разве что курс подскочит и удастся рублями вернуть...
Member
Статус: Не в сети Регистрация: 09.10.2006 Фото: 0

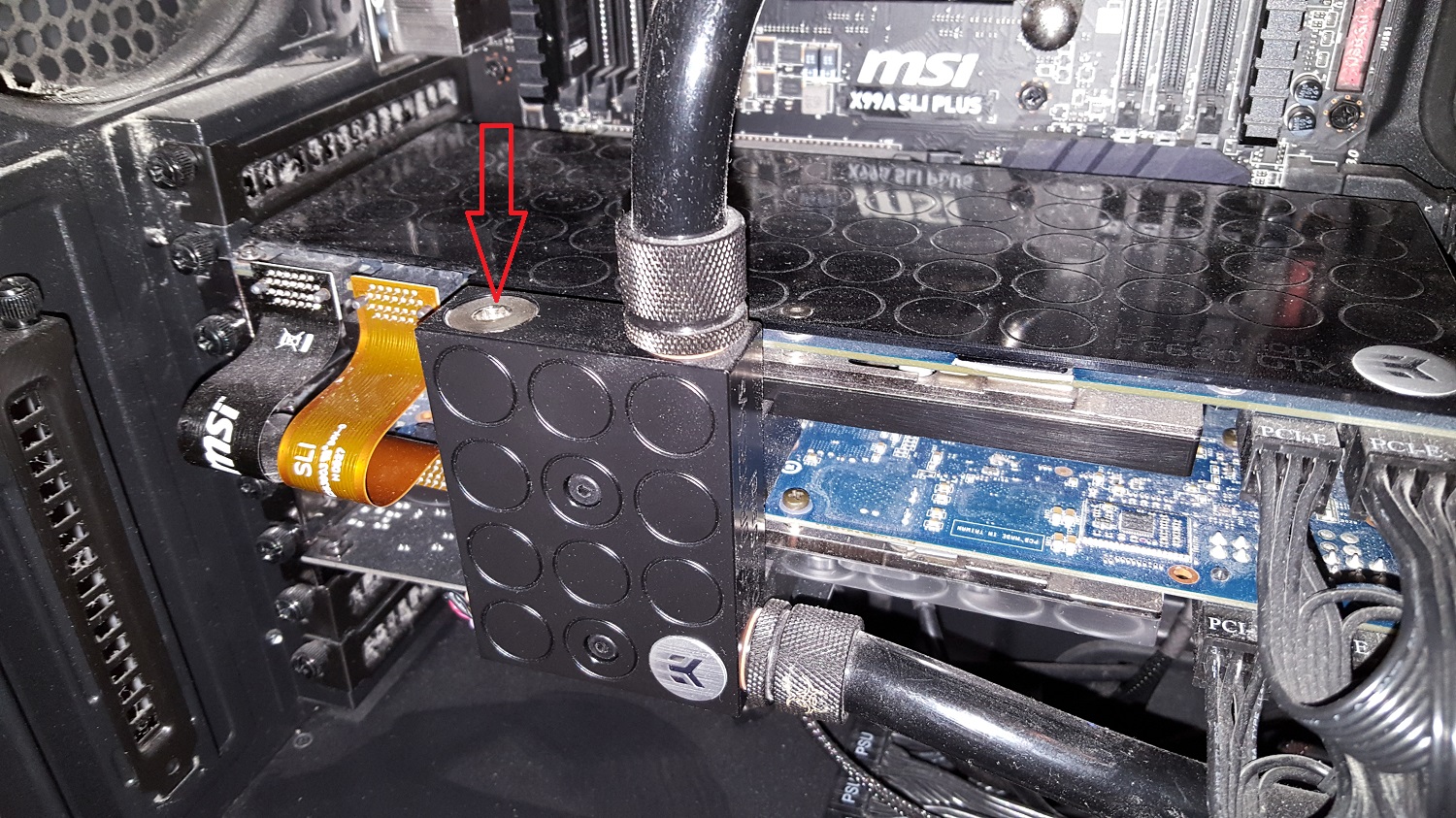

В общем две видеокарты работают в режиме 16х16. Но температура по прежнему 32 - новая карта и 42 - старая карта. Из-за чего это может быть - 1 разный асик и соответственно разное напряжение. 2 разная термопаста, на новой от ЕК из комплекта, а на старой MX-4 (вроде это одна и та же, но все же) 3 когда устанавливал водоблок на старую, то один винт закрутил большей длины (исправил не разбирая, но кто знает, хотя он стоит с краю), винты на гпу закрутил нормально. 4 все вместе взятое.
Member
Статус: Не в сети Регистрация: 02.01.2006 Откуда: Клайпеда, Литва Фото: 5
CrownA писал(а):
Все три верхних красных слота должны в х16 работать, даже при трех вставленных видеокартах

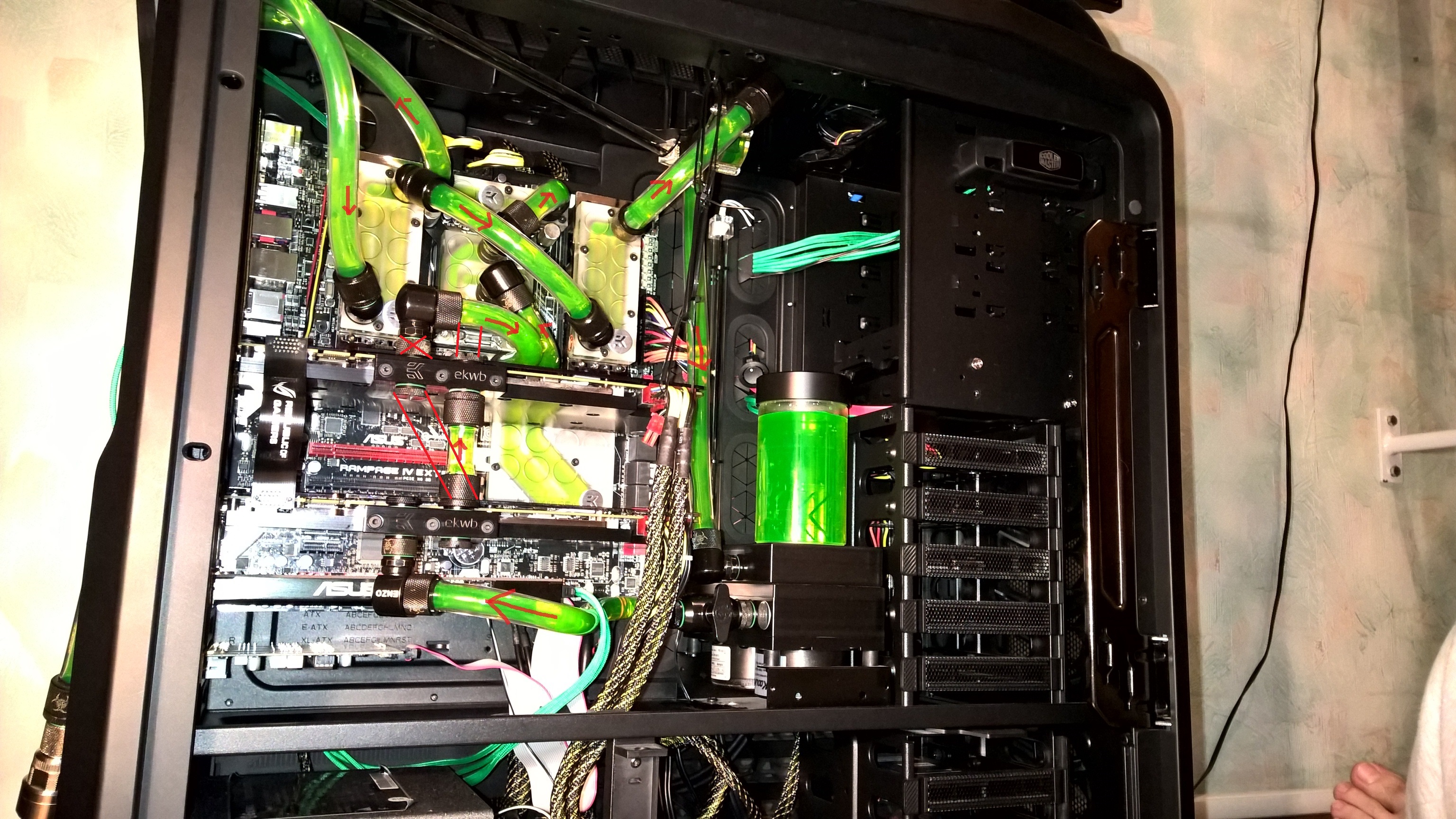

Отвечу копипастом с ОФ сайта его материнки 4 x PCIe 3.0/2.0 x16 (x16 or dual x16 or x16/x8/x16 or x16/x8/x8/x8, red), выделил. IceFireW По разнице температур видюх. Я со своими двумя в начале намучился когда подключал в контур вторую (сначала только одна была), тоже одна грелась. Пришол к выводу, что в мостике воздух остаётся и его выгнать не реально. Подключил последовательно (на фото как сейчас), если верхний шланг с левой стороны подключать то проблема возникает. А у тебя как контур разведён у видюх?
Member
Статус: Не в сети Регистрация: 22.11.2009 Откуда: Россия Екб Фото: 17
IceFireW писал(а):
32 - новая карта и 42 - старая карта.
как вар еще немаловажно подключение параллель и последовательное. При параллели еще на 780 тишках была ощутимая разница, переделал в последовательно, темпы стали одинаковыми
Мне особо темпа не важна я очканул когда CrownA написал, что это может быть из-за 8х, тк вот здесь все описано Всё о GTX Titan X / GTX 980 Ti (GM200 Maxwell 28nm). #14165751 и посмотрев я увидел 8х Собирал СВО после суточной работы, не спавши и почему-то решил что 1-4 и 6 слот - это 16х16х8, а оказывается 16х8х8.
Member
Статус: Не в сети Регистрация: 02.01.2006 Откуда: Клайпеда, Литва Фото: 5
IceFireW По слотам разобрались уже как я понял x16/x8/x16 в инструкцию всегда смотреть надо, очень легко не доглядеть и напутать тем более у каждой материнки по разному с этим делом. А по температурам я тебе написал и Reveal809 тоже. У тебя получается в нижней правильное напровление потока жижи, а в верхней нет и из-за этого и разница в температурах. Чтобы правильно было надо подключать так.
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
IceFireW писал(а):
я очканул когда CrownA написал, что это может быть из-за 8х
Ну это было только предположение . В случае одной карты разницу между х16 и х8 не во всякий микроскоп разглядишь. А с двумя картами еще часто драйвера свою лепту вносят.
Darius13 писал(а):
Отвечу копипастом с ОФ сайта его материнки
Да я уже посмотрел... А ведь где то я это прочел и запомнил .
Darius13 писал(а):
У тебя получается в нижней правильное напровление потока жижи, а в верхней нет и из-за этого и разница в температурах.
Очень похоже на то, однако мне все равно не понятно - ведь соединение последовательное и конечно при этом будет некоторая разница при не рекомендуемом подсоединении, однако была бы она в пол - один градус, но не в десять же!
Member
Статус: Не в сети Регистрация: 02.01.2006 Откуда: Клайпеда, Литва Фото: 5
CrownA писал(а):
но не в десять же
А почему нет? Я вообще сталкивался с тем, что срабатывала защита от перегрева у видюхи пока не разобрался в чём проблема (хоть и было правильное подключение). Да и производитель всегда указывает как должна протекать жижа через ВБ.
Добавлено спустя 4 минуты 50 секунд:
IceFireW писал(а):
В инструкции к водоблока написано, что вход и выход не имеет значения.
Ну раз так пишут, то спорить не буду. Но ничем другим я объяснить не могу (у меня разница до 3 градусов максимум). Если будет время и желание по пробуй с изменением подключения по ковырять.
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
Darius13 писал(а):
у меня разница до 3 градусов максимум
Вот это уже намного ближе - причем на твоем водоблоке указано направление протока и 3 градуса - это скорее всего был наихудший случай при максимальной нагрузке. То есть проблема не в этом...
Member
Статус: Не в сети Регистрация: 02.01.2006 Откуда: Клайпеда, Литва Фото: 5
CrownA писал(а):
То есть проблема не в этом
Почему? У меня такая разница т.к. всё работает как надо, а у него большая разница из-за другого подключения (хоть такое и допускает производитель). Ведь производитель для его ВБ нигде не пишет что будет маленькая или большая разница температур у ГП при том или ином подключении. Так что это не исключает проблему.
Member
Статус: Не в сети Регистрация: 09.10.2006 Фото: 0
Вы меня уговорили, пересоберу контур, при этом переставлю водоблок на старой карте. Тк мне не нравиться как сейчас стоит звук, слишком сильно греется (в красный слот поставить не смог, тк там карта стоит пропеллером, пришлось ставить в черный вплотную к бэк стороне видеокарты).
Member
Статус: Не в сети Регистрация: 26.05.2015 Откуда: СПБ Фото: 5
Darius13 писал(а):
А по температурам я тебе написал и Reveal809 тоже. У тебя получается в нижней правильное напровление потока жижи, а в верхней нет и из-за этого и разница в температурах. Чтобы правильно было надо подключать так.
Почему же у меня при таком же подключении разница в темпе карт только пара градусов?
Member
Статус: Не в сети Регистрация: 09.10.2006 Фото: 0
VonievisK В этом сезоне, да и в предыдущих весьма популярна вот такая помпа - http://koolance.com/pmp-450-pump-id-13mm-1-2in, а про 500 можете забыть. Обычно берут фитинги 10\16 и такой же шланг. Все фитинги подходят к резу, топу, водоблоку и тп, тк резьба на них G1\4 - это стандарт.
Добавлено спустя 13 минут 44 секунды: Переделал СВО. Когда год назад ставил водоблок на первую 980 ти, закрутил один винт большего размера, чем нужно и чтобы его выкрутить пришлось очень постараться, тк все было в сборе. (выкрутил я его где-то полгода назад). Сегодня разобрал водоблок и к сожалению увидел, сто стойка скручена, но на счастье она находится в том месте, где (прижим конечно нужен), но не так критичен. Посмотрел на прижим водоблока к гпу, примерно 40% можно сказать не было пасты - одна из причин высокой температуры. Водоблок переставил. Интересно, то что в новом воджоблоке который приехал ко мне на днях, лежит инструкция к титан х паскаль, но комплект как для титан х (различие в термопрокладках на врм, на паскаль они толще и их три шт) #77#77#77 Теперь температуры почти равны, разница 1-2 гр. и в стоке составляет 33 гр.
