Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 26.08.2008
Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
magnus731 писал(а):
Куда уже больше то? 2 радика 480 толщиной 60мм и один на 240, то же 60мм. И темпы остались такими же как и с двумя 480-ми.

Это точно, больше не нужно. Значит что-то не в порядке с контуром.




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
IceFireW писал(а):
Это точно, больше не нужно. Значит что-то не в порядке с контуром.

Вертушки говно. На низких оборотах не дают вообще производительности. Буду менять.




Member
Статус: Не в сети
Регистрация: 11.12.2014
Откуда: Томск
Фото: 12
magnus731
Радикам явно не хватает свежего воздуха, вот вы и мучаетесь. Только внешний радиатор позволит скинуть температуры, необязательно на балкон, а просто вынести его из корпуса. Попробуйте, если время будет, результат вас удивит.
Видеокарты пока нет, жду с Юниверса, но проц в простое просто радует температурами, короче меня заразили камрады atlonn и Traktor :-)
#77




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
DaRT84 писал(а):
Радикам явно не хватает свежего воздуха,

Хватает у меня всего. В чём проблема я описал выше.




Member
Статус: В сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
magnus731 писал(а):
Хватает у меня всего. В чём проблема я описал выше.

Вы говорили, что не хватает второго контура...
А теперича вдруг карлсоны не те...
atlonn писал(а):
Банально нехватка площади радиаторной/оборотов карлсонов на уже имеющихся радиаторах...

А впрочем делайте, что считаете нужным раз знаете в чём проблема...
Ну и конечно вы расскажите как разрулили траблу..?

Добавлено спустя 3 минуты 41 секунду:
DaRT84 писал(а):
проц в простое просто радует температурами, короче меня заразили камрады atlonn и Traktor :-)

Заааррааажаааайййй..! :beer:
Отличные температурки..!

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
atlonn писал(а):
Вы говорили, что не хватает второго контура...
А теперича вдруг карлсоны не те...

Ну я немного не так выразился. Я имел ввиду что со вторым контуром будет холоднее. А о вертушках я тут уже раньше писал.




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
magnus731 писал(а):
Я имел ввиду что со вторым контуром будет холоднее.

Забудьте вы про свой второй контур и больше никогда не вспоминайте.




Member
Статус: Не в сети
Регистрация: 01.11.2009
Откуда: Одинцово
Фото: 37
DaRT84 писал(а):
Радикам явно не хватает свежего воздуха, вот вы и мучаетесь. Только внешний радиатор позволит скинуть температуры, необязательно на балкон, а просто вынести его из корпуса. Попробуйте, если время будет, результат вас удивит.


Категорически согласен, у меня после выноса радиаторов ( 2 шт 2х120 30мм) из моего корпуса 690-2 температуры градусов на 9-10 упали.

Добавлено спустя 2 минуты 5 секунд:
atlonn писал(а):
Вааще монописуально куды ЖиЖа идёт - температура ЖиЖи в замкнутом контуре грубо говоря одинакова в его разных частях

Для проверки этого утрверждения я, когда мне приедут кое какие мелочи для воды и видеокарта, соберу контур с 2 термодатчиками, на выходе из ВК, в которую вода будет идти из ЦП, и в баке, куда вода будет поступать из радиатора. Посмотрим на дельты при активном и пассивном охлаждении.

_________________
5 мегатонн света!
[img]http://nick-name.ru/forum4t0/Romoro.gif[/img]




Member
Статус: В сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
Romoro
Т.е. сию аксиому, доказанную не один десяток раз вы собираетесь ещё раз доказать, т.е. самолично убедиться в её постулярности...
Нууууу... Чтож... Весьма похвально - ведь практический опыт личный весьма полезен... Делайте... Не забудьте поведать о результатах...

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 01.11.2009
Откуда: Одинцово
Фото: 37
atlonn писал(а):
Romoro
Т.е. сию аксиому, доказанную не один десяток раз вы собираетесь ещё раз доказать, т.е. самолично убедиться в её постулярности...
Нууууу... Чтож... Весьма похвально - ведь практический опыт личный весьма полезен... Делайте... Не забудьте поведать о результатах...


Да, немного практики хочется, посмотрим что и как при разных скоростях помпы. только бы еще датчики верно откалибровать)

_________________
5 мегатонн света!
[img]http://nick-name.ru/forum4t0/Romoro.gif[/img]




Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
Romoro писал(а):
, немного практики

Отцы "воды" вам истину говорят. Если и увидите дельту - поток течёт как черепаха. Я максимум видел градус.




Junior
Статус: Не в сети
Регистрация: 30.09.2016
Вопрос владельцам МОРЫ. Как вы соединяли провода вентиляторов с разъёмом с ШИМом и питанием? Параллелили, использовали какой-то коммутатор или ещё как?




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
тик так писал(а):
Вопрос владельцам МОРЫ. Как вы соединяли провода вентиляторов с разъёмом с ШИМом и питанием? Параллелили, использовали какой-то коммутатор или ещё как?

Один вентилятор остается с тремя проводами, а у остальных восьми оставляем два (- и +), все соединяем. К первому подсоединяем шим провод.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
IceFireW писал(а):
Один вентилятор остается с тремя проводами, а у остальных восьми оставляем два

Тахометр у всех девяти рвать? :lol:




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
CrownA писал(а):
Тахометр у всех девяти рвать?

Купи себе калькулятор если не можете посчитать или очки если читается уже не так, как написано.
IceFireW писал(а):
Один вентилятор остается с тремя проводами

IceFireW писал(а):
а у остальных восьми оставляем два

Чего не так?




Member
Статус: Не в сети
Регистрация: 02.01.2006
Откуда: Клайпеда, Литва
Фото: 5
тик так
В гугле забанили?

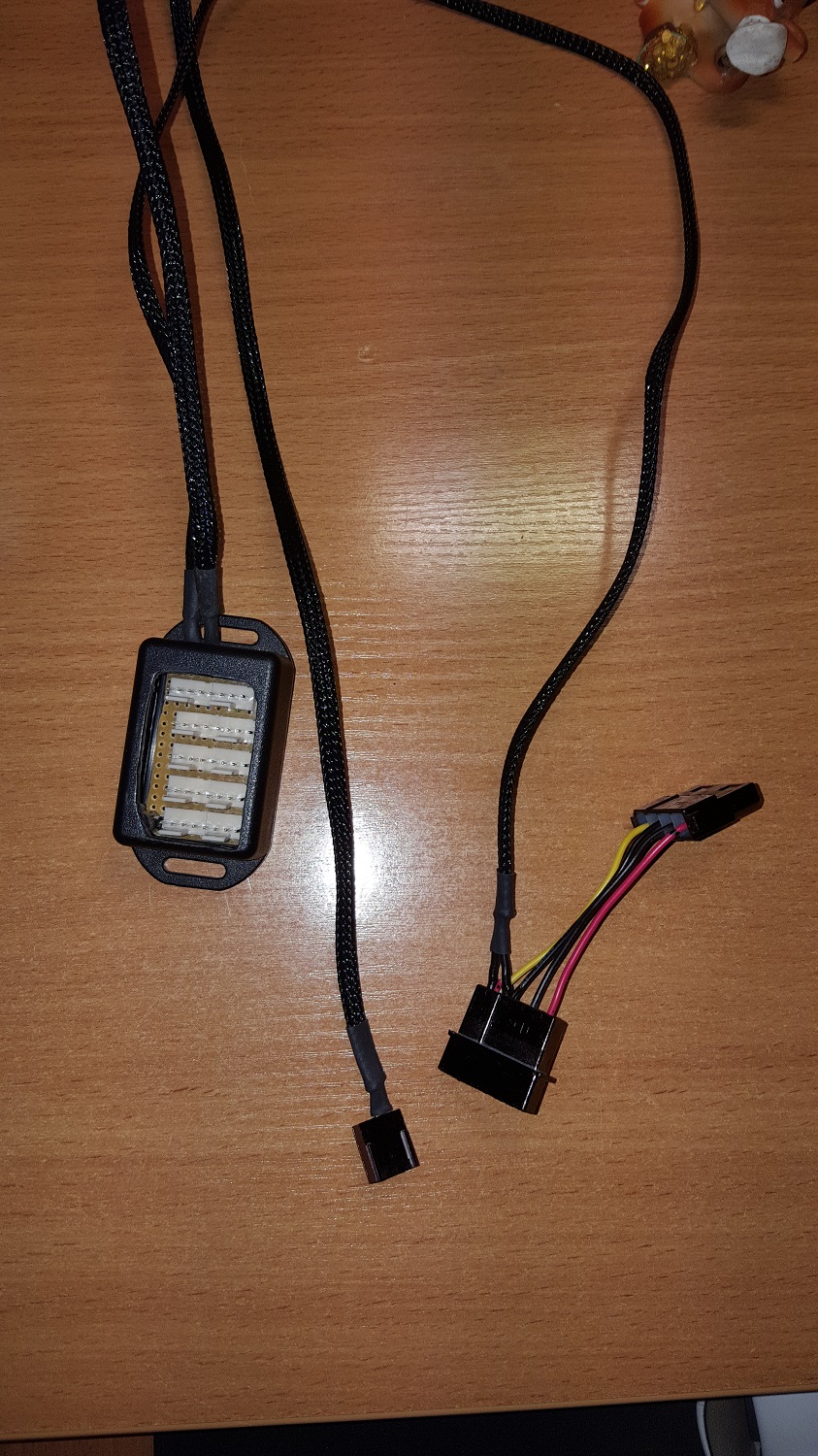

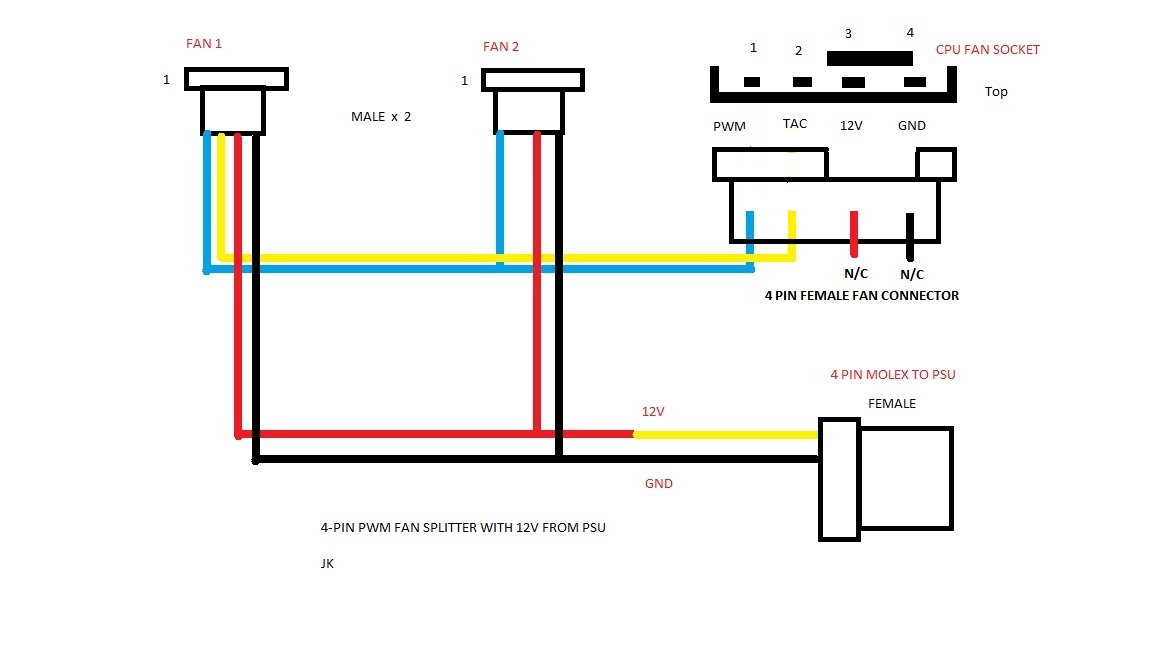

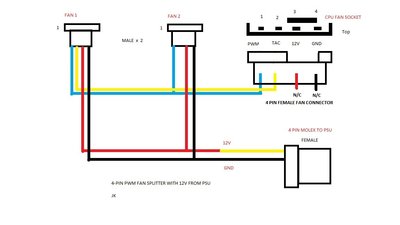

Так понятно будет или объяснить? Если руки откуда надо растут, то распаять нужную платку с разъёмами не трудно. Вон себе спаял, дёшево и сердито.


Вложения:
20161115_213927.jpg [ 563.19 КБ | Просмотров: 764 ]
3bf1fcb0_vbattach198828.jpeg [ 72.02 КБ | Просмотров: 766 ]


Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
Romoro писал(а):
Категорически согласен, у меня после выноса радиаторов ( 2 шт 2х120 30мм) из моего корпуса 690-2 температуры градусов на 9-10 упали.

Ды выносите вы куда хотите и что хотите. Мои темпы меня устраивают. У меня только БП шумит и это я исрправлю. А так с моим конфигом и учитывая закрытый корпус темпы вполне нормальные.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
IceFireW писал(а):
Чего не так?

У вентиляторов с ШИМ управлением 4 провода...




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
Это еще неизвестно ,сколько на тех вентиляторах проводов, тк профиль не заполнен, а в сообщение не указано.




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
IceFireW писал(а):
Это еще неизвестно ,сколько на тех вентиляторах проводов, тк профиль не заполнен, а в сообщение не указано.

Имелось ввиду скорей всего, что вообще в принципе у вертушек с PWM именно 4 провода и ни как иначе. Есть 5, но это если на вертушке по мимо PWM ещё и RGB подсветка.


Последний раз редактировалось magnus731 16.11.2016 6:49, всего редактировалось 1 раз.
