Тема предназначена для совсем "зеленых" новичков, которые слабо представляют себе, что такое СЖО, и не знают, куда обратиться и с чего начать.
Если вы новичок и не можете определиться, куда написать - вам сюда!
Тема является аналогом темы СЖО. Общие вопросы, но более "открыта" для новичков: ЖК за повторные вопросы и игнорирование поиска тут выдаваться не будут.
Здесь не наказывают даже за самые глупые вопросы, зато строго наказывают за любую агрессию в адрес новичка и ответ не по теме вопроса.
Одним словом, новички - не бойтесь, спрашивайте!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

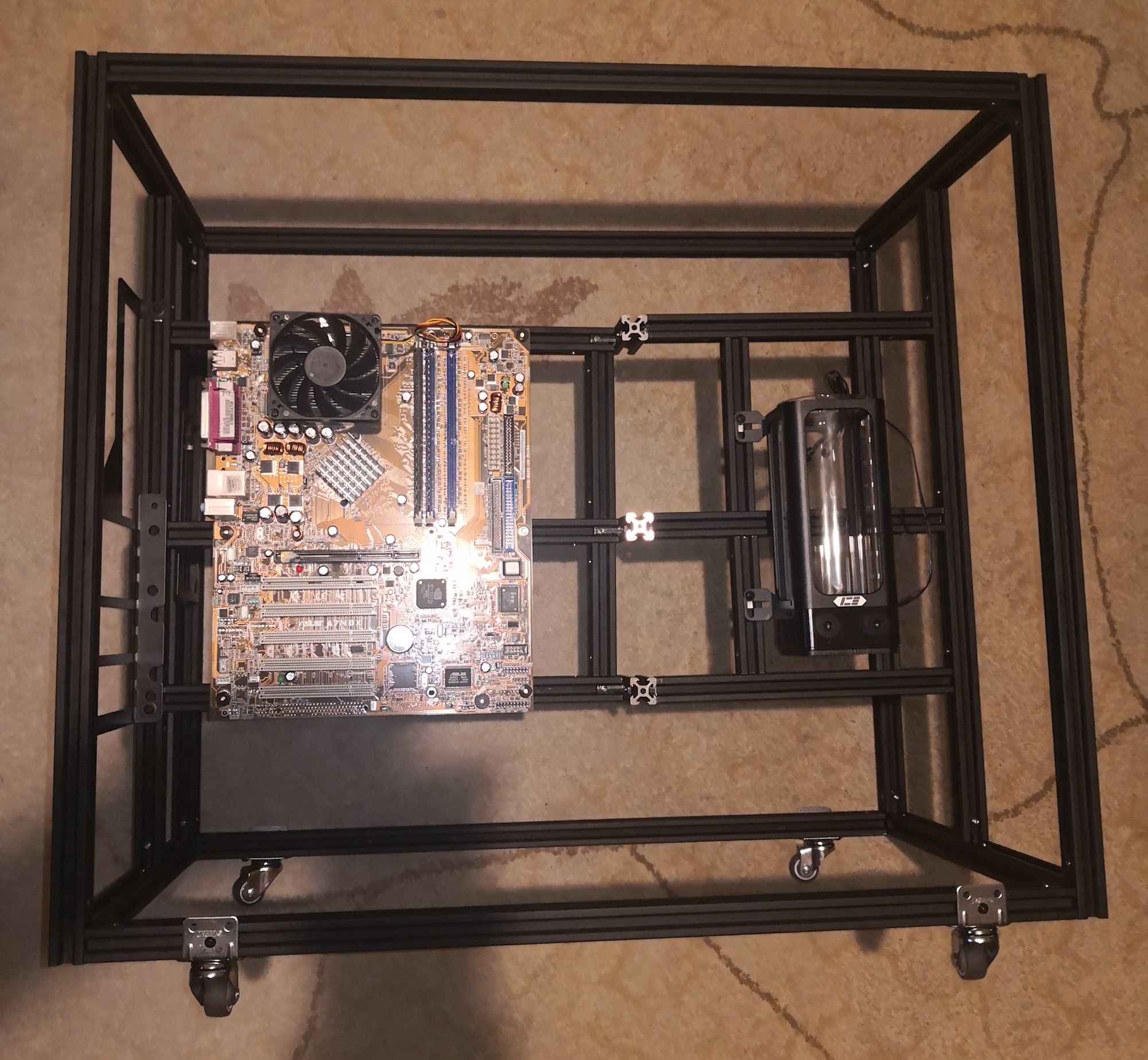

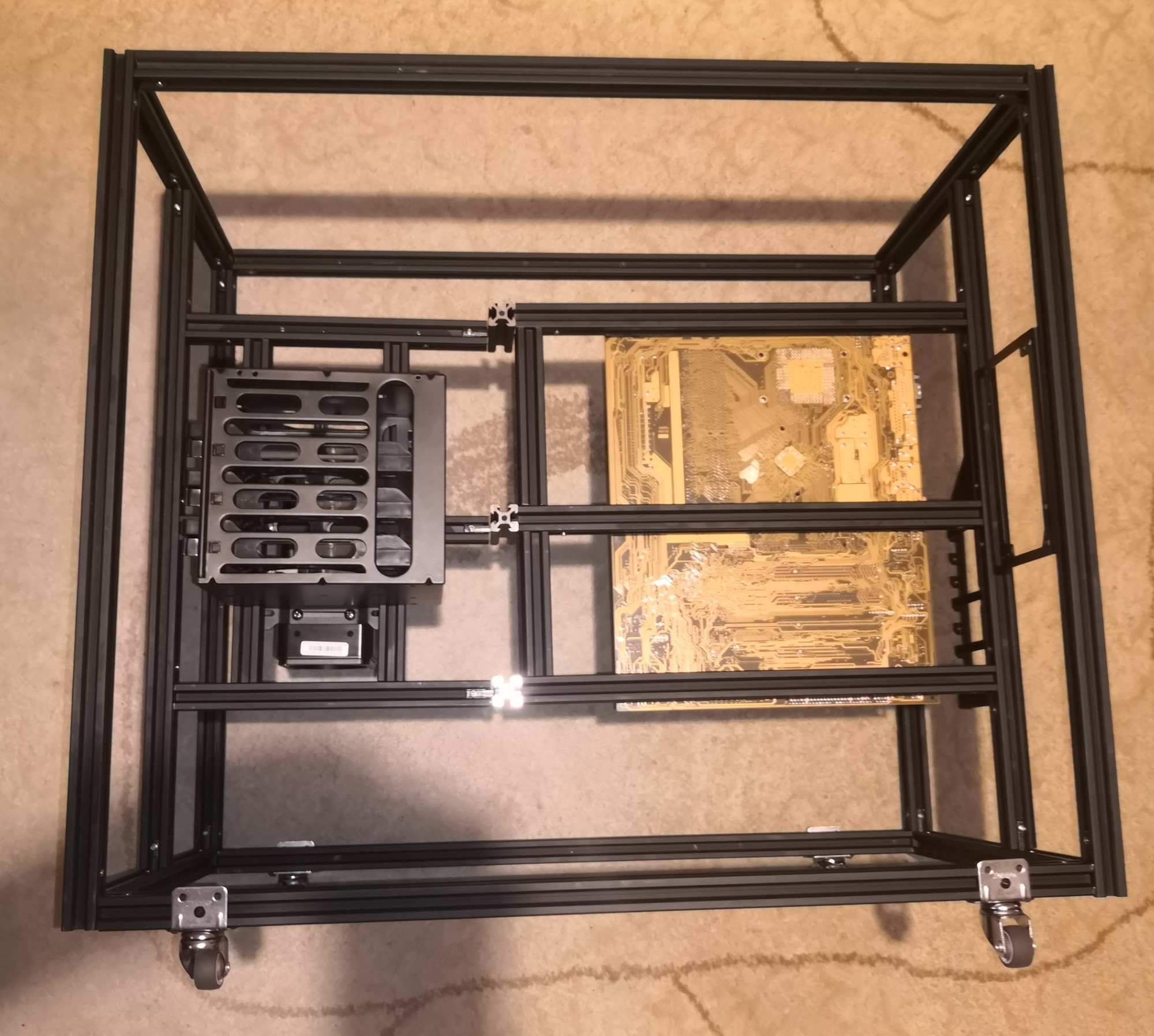

В общем собрал примерно то, что хотел. Но местами конечно ошибся. Но вот такое получилось:

Где ошибся и как надо было сделать:
Для начала я купил трёхсторонние соединители, но купил серебристые. Но решил, что смотреться будет некрасиво. Искал чёрные на али, но али упорно ничего мне не выдавал. Нашёл какие-то чёрные, но отзывам корявые и хрупкие. И потом решил всё сделать на внутренних соединителях. Но сейчас уже думаю какая разница. По сути трёхсторонними соединителями легче всё изначально собирать.

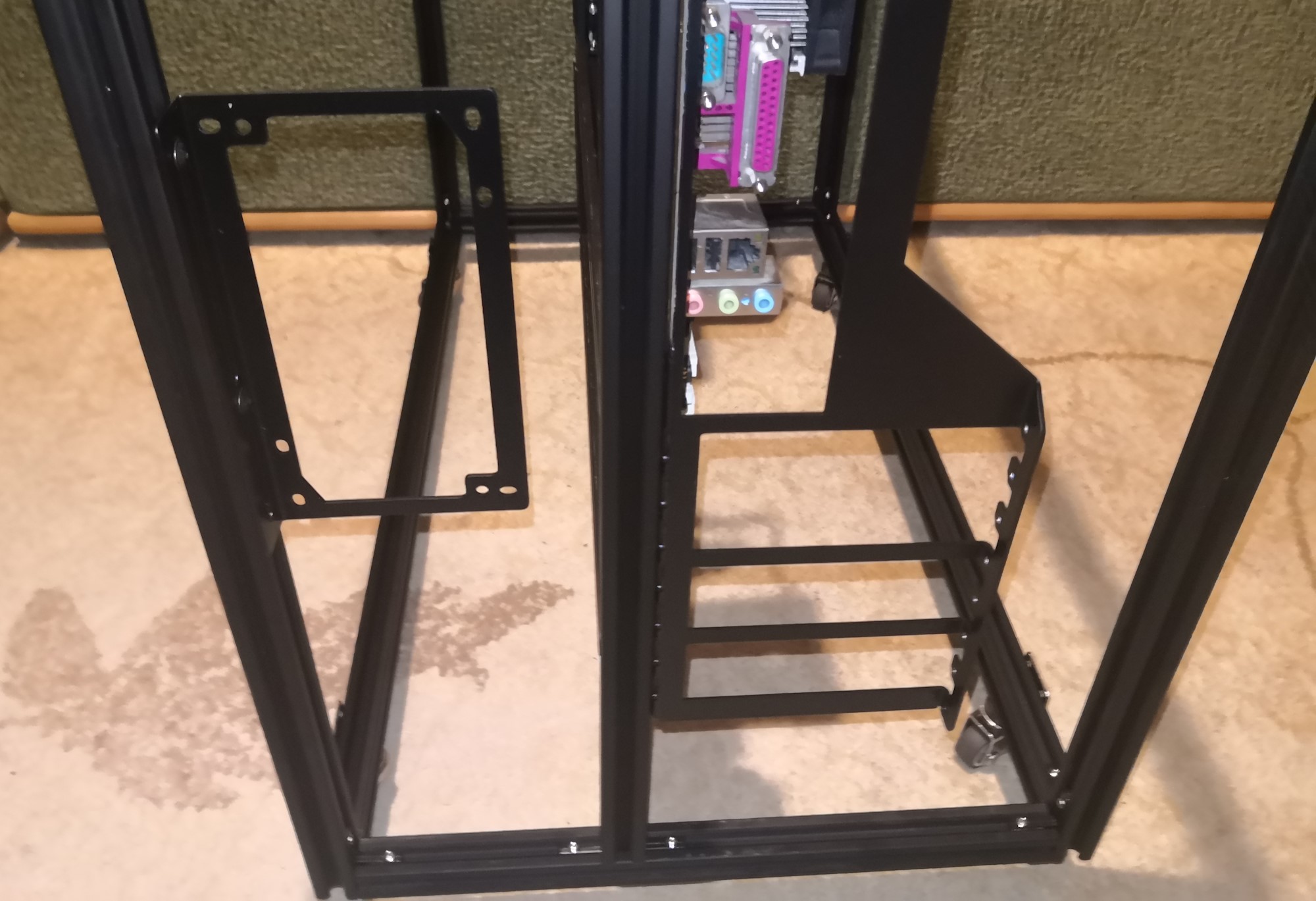

Вот тут ошибся с покупкой задней I/O панели.

Зачем-то купил самую большую, а по факту хочу поставить на жопу имеющийся EWKB Kinetic FLT 240 с помпой. Рез становится туда нормально, но вот этот трегольник сверху панели мешается, придётся его отпиливать ножовкой. Надо было купить вот такую панель и любить себе мозги.

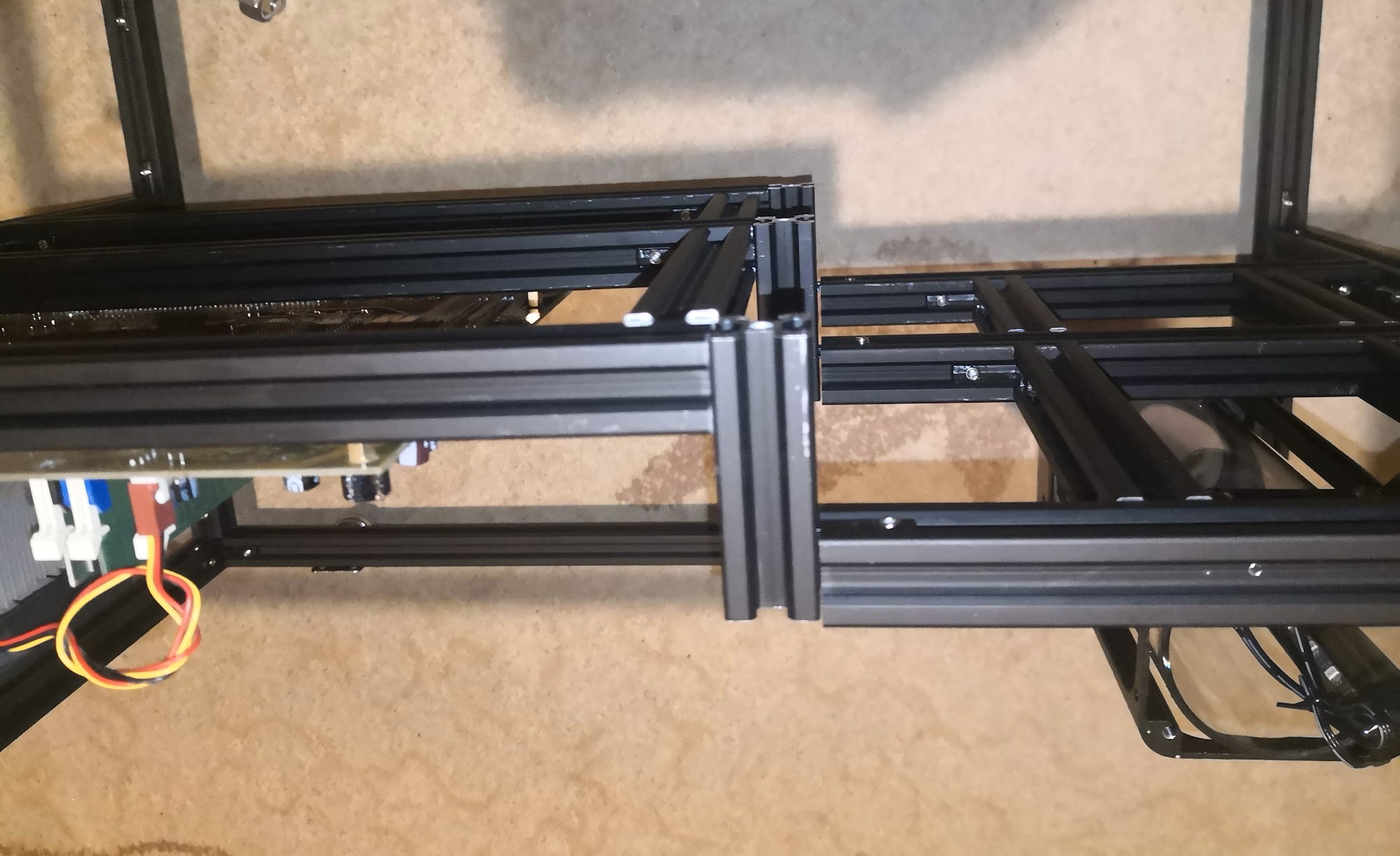

Тут тоже придумал сложное и корявое соединение

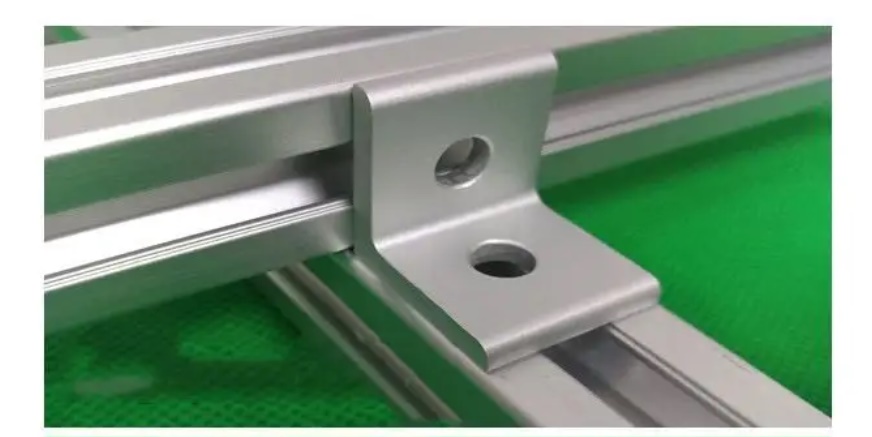

Изначально думал, как сделать такой уголок и изначально было немногим длинней. Потом начал оптимизировать размеры и сократил. А теперь задним умом понял, что нужно было просто на высоту профиля, к которым материнка крепится, взять один профиль такой и к нему под 90 градусов закрепиться через уголки. Вот так
Возможно это не так крепко будет, как сейчас, но думаю несколько винтов спокойно бы выдержали всю конструкцию. Но уже поздно, т.к. для этот нужно было брать все внутренние горизонтальные профили на 20мм длинней. Поэтому пока остаюсь на такой корявости.

Ещё будут уголки алюминиевые установлены сверху и снизу материнки, в которых отверстия будут проделаны для установки проходных фитингов и протяжки кабелей.

Сама идея как будет контур работать: из передней реза с помпой поток будет выходить в 45мм-радиатор , который будет установлен снизу горизонтально фитингами вперёд. Из него во второй X-flow радик, у которого со второго которого под блоком питания будет шланг выходить в проходный фитинг под материнкой, оттуда в видяху. Из видяхи будет выход во второй рез с помпой, который Flat. Из него в радик который будет уже сверху стоять. Из него в такой же обычный U-Flow радик, из которого шланг в проходный фиттинг на процем, потом в роц, из проца в соседний проходной фитинг, а далее снова в первый резервуар.

З.Ы. Пока всё этот придумывал, ждал крепёж (который ещё не весь пришёл) и рамки креплений, уже перегорел к такому корпусу. Т.е. уже думаю, что надо было сделать всё компактней под четыре 360мм-радиатора. Один хрен температурных рекордов я ставить не собираюсь, а 4*360 спокойно охладят все любые топовые видяхи и процы.

Я немного не в курсе поставленной задачи, не знаю "откуда растут ноги", но просто немного расчетов:
Площади радиаторов:
120*360 = 43200 * 4 = 172800
120*480 = 57600
140*420 = 58800

phantek enthoo2 поддерживает (почти)нормальную установку 360+360+480. По факту там можно поставить 2шт 480, помимо 2шт 360, но к переднему сложно нормально поставить будет вертушки. Площадь 360+360+480 = 144000, потери площади от 4шт 360 - около 18%.
lian li o11d xl поддерживает 3шт 420мм радиаторов, суммарная площадь 176400. Это больше, чем 4шт 360мм радиаторов.
имхо дальше целесообразно увеличивать площадь только покупкой миниатюрного корпуса, который можно будет поставить сверху на мору)

я знаю, что он поддерживает, у меня Pro 2. только это неудобное говно, где верхний радиатор перекрывает полматеринки. в остальном там везде места не хватает, там хрен развернёшься.
а ноги растут просто из желания сделать корпус, где ничего друг другу не мешает, радиаторы не дуют друг на друга горячим воздухом, есть место для нескольких HHD, а не только новомодный стеклянный ящик для кучи лгбт-подсветки.

Добавлено спустя 1 минуту 37 секунд:

в результате, что всё вместе будет занимать тот же объём в комнате.

Ага, меня тоже это в нём раздражало. Был бы он действительно хотя бы на пару-тройку сантиметров больше в каждом измерении, то это был бы намного более крутой корпус.
Поэтому мне очень понравилось как всё организовано в lian li o11d evo xl. Правда в него радиаторы даже пихать не стал, но навскидку это куда лучше/удобней чем фантекс. Корзинки под 4шт HDD у него тоже есть, там где отсек блока питания.
Это как фантекс, только без его косяков. Ну а вот радиаторы наверное всё равно будут дуть друг на друга, если ничего не предпринять.. Например поставить их все на впуск, заменить переднее стекло на меш-панель, сделать её на выдув, как и сзади.. Хотя 9 вертушек на вдув, 3 на выдув - слабый расклад..

не поддерживает. Только 3х360.
А вот Эвик да))) Сорян за духоту)

А если сетку спереди поставить, поддержка 420 в евике XL улетучивается, как и в evo rgb без XL?

Да? думал у них там одинаково. Ну у меня эвик, 9шт 140мм вертушек входили прям свободно, радиаторам там совсем не душно будет. Но вот насчет переднего меш кита так на глаз не очень понятно. А ещё съёмные панели это прям ух как хорошо для комфорта монтажа.

Думаю там будет такая же ситуация как с фантексом - на грани прям будет, но теоретически 4*420 в него должно войти как-нибудь.

Ну, я больше сделал универсальный комп, который может подойти под большинство хотелок и большого кастомное СЖО. Тут получается, что есть место для установки материнок E-ATX, место для установки видях любой длины (да, сейчас 4090 и 5090 очень короткие, а вот те же 3090 были больше 30см в длину даже с водоблоком), можно установить в две подобных корзин HDD/SSD, т.е. до 8-ми жестяков, а если перенести рез с помпой, то можно ещё две корзины HDD/SSD впихнуть, также можно впихнуть два БП, я даже оставил место между ними и материнкой для укладки кабелей, места для установки резервуаров с помпами тоже много, а радиаторы можно поставить как 4х420, так и 4х480. Спереди ещё места для вентиляторов полно, которые будут обдувать HHD/SSD. Да, место отнимает сам профиль по себе. Если бы был листовой металл, то можно было выиграть 4-5см в ширину.
Т.е. по сути если бы производители не увлекались новомодными стеклянными коробочками, а сделали универсальный BigTower для всех, то было бы что-то подобное. В принципе такой проект можно было впихнуть в размеры, например, CoolerMaster HAF 700 (ну может на пару см шире пришлось сделать).

Я кстати ещё для проекта искал корзины для дисков по типу приобретённой, но на 2 диска. Но не нашёл. Были какие-то для вставки в 5,25" отсеки. Думал просто ещё вертикально их поставить, чтобы не делать загогулину по середине. Хотя загогулина делалась больше исходя из возможности установить вентиляторы или крепёжные рамки под них.

Всё зависит от расположения, есть много мест которые пустуют (в основном это стены и перегородки).


Влезают и в небольшие корпуса.


CaseLabs TX10 / Project Thief – CaseLabs TX10



От корпусов Lian Li посмотрите, есть даже с HotSwap.

Касаемо огромного корпуса:
Как по мне лучше взять внешний рад или собрать стойку из нескольких 360/420/480/560 и любой понравившийся небольшой корпус. Будет удобнее и практичнее.

слышал на 900мл воды льют 100мл THERMAGENT, жесткие какие то пропорции

неа. Снизу и сверху можно 2х140 поставить с хл, а сбоку онли 120.

Я просто соединил несколько идей из разных корпусов. CaseLabs TH10 больше вдохновил. Только размеры поменьше сделал. Т.е. если бы кто-то выпустил похожий корпус, только уже современный и большей модульностью, то я б просто купил такой.

Больше вопрос своих личных хотелок. Чтоб было всё в одном корпусе, или ПК в маленьком, а СЖО отдельно. Так то потом скорей всего переделывать буду. Тут просто захотелось что-то такое сделать, местами накосячил и задним умом понял как лучше.
Пока крепёж едет, там небось что-то придёт в голову докупить. Но когда перенесу, то скорей всего пока что останусь на старых радиаторах + один новый.

да там фигня, не особо удобно. По сути сейчас никто не выпускает подобные корзины. Я пытался как-то найти от Thermaltake, т.к. у меня был их корпус V71, и там была удобная корзина на 2 диска, но их отдельно от корпуса не выпускали. Щас все производители помешались на выстовочных картинках, поэтому по их мнению информацию юзер может хранить только на M2 SSD.

Без обид. Как по мне, эта конструкция из профиля выглядит, как жесткий колхоз, да и в дальнейшем будет также. Но раз Вам нравится, продолжайте, посмотрим что получится (если доведёте до конца).


Что там неудобного, воткнул/вытащил диск. Неудобство заключается в крепление к профилю?


Какая ещё модульность нужна? Напихать кучу радиаторов в корпус и поставить как шкаф?

По хорошему вынести бы Ваш проект в отдельную тему.

Блин, а могло выглядеть как-то по-другому? Это изначально и предполагалось как жуткий колхоз. Колхозом он может не быть только после исправления всех ошибок, вкорячивания чего хочется и после этого резка панелей, которые закроют всё это непотребство. Ну или 3Д-печать заказывать. Но т.к. на данный момент это колхоз, то больших бюджетов я под него и не закладываю.

Ну в том старом корпусе CaseLabs многое просто сделано по-старому ещё. Там мест для креплений даже не так много, просто лист металла внутри, самому засверливаться нужно. Или места крепления вентиляторов только исключительно в одних местах, вместо продольных отверстий под 120/140.

Зачем? Для песочницы как раз, чутка пофлудить, потом забыть.

З.Ы. Кстати про продольные отверстия. А какой фрезой такие же сделать в домашних условиях? Я про вот такие отверстия. Т.е. тех алюминиевых полосах и уголках насверлить отверстия под крепления, то хочется оставить место, чтоб можно было сдвинуть вправо-влево, а вот какую фрезу взять, чтоб похожее сделать? Такие под отзывам только для дерева годятся

Frost писал(а):

Для песочницы как раз, чутка пофлудить, потом забыть.

Эта тема не предназначена для обсуждения построения корпуса. Не нужно нарушать правила конференции.


Чем вас не устроили внешний рад/стенд + корпус по потребностям?

Хотелось колхоза, как альтернатива море сделать всё в одном корпусе. Да корпусов то особо нет, какие-то стеклянные ящики одинаковые с лица.

Теперь переносить по одному посту в другую тему? Уже поздно, да и я много не буду уже.

Прям как современные телефоны, да? Видимо как и с телефонами это самое правильное решение получается)

Надо просто начать обсуждать построение СЖО в этом корпусе, и сразу не будем выходить за рамки правил

По своему опыту скажу - все эти одинаковые с лица корпуса не идеальные для кастома (даже большие). Легче дело иметь или с открытым стендом или с самодельным чтоб сначала собрать как спланировал, потом если надо прикрыть какими-нибудь панелями. По-любому сборка кастома это квест, но с готовым корпусами возможные варианты ограничены. Ну кто собирает больше для красоты, им наверно норм...
