Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 05.04.2017 Откуда: Москва
Коллеги, просьба помочь с выбором компонентов.

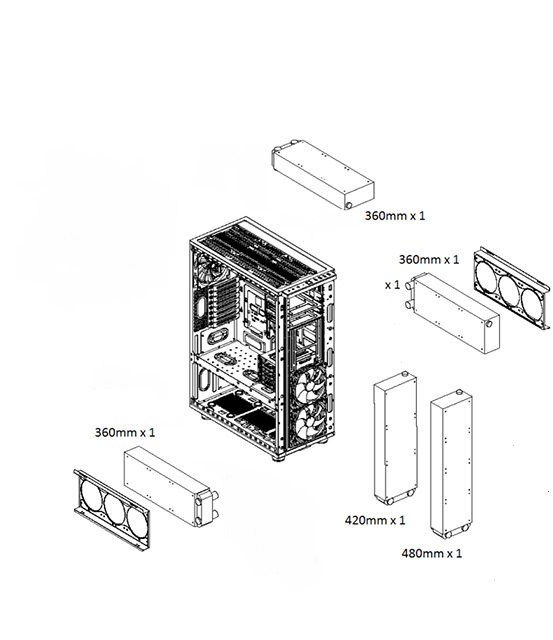

Имею вот такой корпус
Вложение:
core x71.jpg [ 73.74 КБ | Просмотров: 2228 ]
и из железок разогнанный до 4.8 GHz i7-7700K (Vcore 1.3, PLL OC Voltage 1.2) и 1080 от MSi, которая и создает основной жар. Соот-но нормально ли будут справляться предложенные компоненты с охлаждением этих вещиц, и будет ли задел на будущее для разгона процессора, ВК, памяти на будущее?
Member
Статус: Не в сети Регистрация: 28.12.2016 Откуда: Москва Фото: 6
MDL на сколько я понял из ветки помп одной Д5 достаточно для того чтобы гораздо больший контур прокачать. А тут их аж две... mrt считается что 1 секция 120 рада достаточно для отвода 100 ватт тепла. Считайте сколько вам надо секций
Member
Статус: Не в сети Регистрация: 18.11.2011 Фото: 5
lopik41, я изначально выбрал одну D5 с резервуаром, когда собирал здесь контур. Но тогда радиаторы в планах были поменьше. Прокачать то она прокачает, но будет ли при этом тихо.
Member
Статус: Не в сети Регистрация: 28.12.2016 Откуда: Москва Фото: 6
MDL больше помп = больше шум от их работы Не волнуйтесь, радики толком не режут поток, ими в общем мона пренебречь, не то, что водоблоки... Потому,если у вас моно + 1 видео Д5 хватит с головой. Разве что порекомендуют брать с ручным управлением. Я то в силу малого корпуса выбрал ДДС.
Подскажите его эффективность в борьбе с температурой , шумом и вибрацией. Также интересует ГДС и его передняя панель. Она вообше есть? На картинке сайта указан вид сзади под разъемы дисков. Этот кейс вставляется в отсек 3*5,25 за родные заглушки корпуса или у продукта Watercool есть что лицом показать?
Member
Статус: Не в сети Регистрация: 04.04.2012 Откуда: Тула
Решил перевести профильный конфиг на воду (частично) и читая тему наткнулся на очень привлекательные кит наборы от EK, заинтересовался вот этими наборами: EK-KIT P360 https://www.ekwb.com/shop/ek-kit-p360 282 евро EK-KIT X360 https://www.ekwb.com/shop/ek-kit-x360 300 евро Основные отличия которые бросились в глаза, это радиаторы 38 мм толщина у П серии и 60 мм у Х серии. Помпа D5 комбинированная с резервуаром у P серии и EK-DDC 3.2 PWM Elite Edition у X серии (резервуар уже отдельно)
Правильно ли я понимаю - что если я захочу добавить в контур фуллкавер водоблок на видеокарту и ещё 1 радиатор эти помпы справятся, а вот ещё один на вторую видюху не потянут? Или всё же потратить лишнии 50-100 евро и взять с запасом всё под себя?
