Автор Сообщение

Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 26.08.2008
Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 02.01.2006
Откуда: Клайпеда, Литва
Фото: 5
BayazetLK писал(а):
Мы же в ветке водяного охлаждения

Да я понимаю. :D
Смысла не особо вижу в этом. Но если заморачиваться (сходить с ума), то тогда на память и в БП тоже Must Have. ;) :D




Member
Статус: Не в сети
Регистрация: 07.07.2008
Откуда: Екатеринбург
Фото: 21
Zloymedved писал(а):
Правильно ли я понимаю - что если я захочу добавить в контур фуллкавер водоблок на видеокарту и ещё 1 радиатор эти помпы справятся, а вот ещё один на вторую видюху не потянут?


Zloymedved и D5, и DDC с двумя ВК и несколькими радиаторами справятся легко, необходимость в двух помпах в одном контуре возникает очень (ОЧЕНЬ) редко.

_________________
Bamblebee [mATX СВО] pccooling.ru/index.php?threads/3796/
I5-8600k | VIII Gene | 1080 Ti | СВО | Win10 x64 | 4k




Member
Статус: Не в сети
Регистрация: 03.01.2015
Откуда: Россия
Фото: 39
Здравствуйте!
Покупаю корпус - ATX THERMALTAKE Core P5, черный .
Все что будет в нем,у меня в подписи-)
Хочу перейти на водяное охлаждение процессора,да и по тише будет
С чего начать?

_________________
Злобный Йожык"- сдались вам эти фазы не фазы. Купил, воткнул, пользуешься. Разгоны уже давно нихрена не дают кроме геморроя.


Последний раз редактировалось Русич 19.05.2017 16:50, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 24.03.2017
Откуда: Нижний Тагил
Русич писал(а):
2) 4 вентилятора - https://ru.aliexpress.com/item/PL-12025 ... 0.0.Vg9gMV
Они подойдут под систему управления вращением?

Судя по описанию, они с PWM, если подключить два к разъему кулерной CPU-вертушки на мамке, будет регулироваться.
То-есть, нужен разветвитель "Y" типа для 4-pin PWM - на две вертушки.
http://www.ebay.com/itm/Braided-Y-Split ... SwlndZGtHv




Member
Статус: Не в сети
Регистрация: 03.01.2015
Откуда: Россия
Фото: 39
misterixxx ,спасибо!
А может радиатор взять на 3? Как на этом видео? https://www.youtube.com/watch?v=TWGO3uAfa0U И какой длины на этом видео трубка?

_________________
Злобный Йожык"- сдались вам эти фазы не фазы. Купил, воткнул, пользуешься. Разгоны уже давно нихрена не дают кроме геморроя.




Member
Статус: Не в сети
Регистрация: 24.03.2017
Откуда: Нижний Тагил
Все можно. Тогда нужны два Y-переходника, первый втыкается в разъем вертушки на мамке, второй переходник - в один из выходных разъемов первого переходника, получаем три выхода на вертушки.
Вопрос в том, выдержит ли регулирующий транзистор на мамке 3 вертушки?
Насчет трубки ничего не могу сказать, я ее не измерял :)




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
misterixxx писал(а):
Судя по описанию, они с PWM, если подключить два к разъему кулерной CPU-вертушки на мамке, будет регулироваться.
То-есть, нужен разветвитель "Y" типа для 4-pin PWM - на две вертушки.
http://www.ebay.com/itm/Braided-Y-Split ... SwlndZGtHv

Зачем тратить деньги и время, когда можно просто обрезать и сделать скрутку, но не забыть оставить от одного провод оборотов. Так подсоединил свои 9 профильных вентиляторов к одному разъему.




Member
Статус: Не в сети
Регистрация: 24.03.2017
Откуда: Нижний Тагил
Представляю, как такой "колхоз" выглядит )))




Member
Статус: Не в сети
Регистрация: 02.01.2006
Откуда: Клайпеда, Литва
Фото: 5
misterixxx
Это уже не колхоз, а порно. ;) :beer:

IceFireW
А что мешало по гуглить и если руки растут из нужного места спаять плату подключения на любое число вертушек, главное было бы всё эстетично и культурно (разъёмы вертушек не пришлось бы курочить).

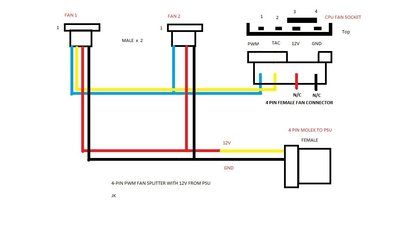

Вот схема, число вентилей можно свободно менять.


Вложения:
3bf1fcb0_vbattach198828.jpeg [ 72.02 КБ | Просмотров: 1015 ]


Последний раз редактировалось Darius13 18.05.2017 20:11, всего редактировалось 1 раз.


Member
Статус: Не в сети
Регистрация: 24.03.2017
Откуда: Нижний Тагил
Darius13 Именно так я бы и делал для себя.
Тут важно, чтобы вертушки были одинаковыми, с одинаковыми максимальными оборотами.




Member
Статус: Не в сети
Регистрация: 02.01.2006
Откуда: Клайпеда, Литва
Фото: 5
misterixxx
Я так себе и сделал. ;) Но пока лежит приблуда и ждёт своего часа (бабла нету чтоб сменить вентили и тогда будет ляпота). :beer:




Member
Статус: Не в сети
Регистрация: 24.03.2017
Откуда: Нижний Тагил
Darius13 А разъемы можно сделать из "гребенок" папа и мама, есть на ибэе и али.
Отрезать по 4 контакта.
У меня такие есть.
Но, конечно, можно и стандартные 4-pin заказать.
Плата очень простенькая получается, можно не травить дорожки, а прорезать резаком.
Дел на полчаса, пожалуй. :beer:




Member
Статус: Не в сети
Регистрация: 02.01.2006
Откуда: Клайпеда, Литва
Фото: 5
misterixxx
Так в любом магазе радиодеталей и электроники (или с того же алиэкспресс) можно взять нужные разъёмы свободно. Я вообще такие брал https://www.lemona.ee/?page=item&i_id=24211 но только пришлось подрезать спинку чтоб конектор вентиля встал, да в корпус пластиковый плату вставил.




Member
Статус: Не в сети
Регистрация: 24.03.2017
Откуда: Нижний Тагил
Darius13 На ибэе есть http://www.ebay.com/itm/10pcs-4-Pin-PWM ... Sw~CRTp-f-
У нас не видел, надо будет посмотреть.




Member
Статус: Не в сети
Регистрация: 03.01.2015
Откуда: Россия
Фото: 39
Я попытаюсь через блок управления зальман на 6 винтов вырулить(4 винта на радиатор,1 винт на озу +1 на помпу) ,или еще 1 есть 4. Всем думаю смонтирую аккуратно.
То есть,можно обойтись без проводков и перекруток доп.Они запитаны от блока питания.
Вот задал наверно много вопросов.По радиатору однозначно определился,480 мм. https://ru.aliexpress.com/item/McCurry- ... 262.wT5uNt
А вот что скажите по этой подборке - https://ru.aliexpress.com/item/299mm-cy ... 9136&tpp=1 Она хорошо закрепится в ATX THERMALTAKE Core P5 ? И трубка подойдет эта*? - https://ru.aliexpress.com/item/3-8-9-5- ... 0.0.pipUJR ? 1 метра хватит? И какие купить переходники соединительные .?

_________________
Злобный Йожык"- сдались вам эти фазы не фазы. Купил, воткнул, пользуешься. Разгоны уже давно нихрена не дают кроме геморроя.




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
misterixxx писал(а):
Представляю, как такой "колхоз" выглядит )))

Посмотрите на досуге тему фото СВО, колхозом там и не пахнет.

Добавлено спустя 1 минуту 52 секунды:
Darius13 писал(а):
А что мешало по гуглить и если руки растут из нужного места спаять плату подключения на любое число вертушек,

Я сделал как проще и надежней. Плюс реобас ТОуч ;)




Member
Статус: Не в сети
Регистрация: 03.01.2015
Откуда: Россия
Фото: 39
misterixxx писал(а):
"Y" типа для 4-pin PWM - на две вертушки.

Спасибо уважаемый! :beer: Думал я об этом. :-) Если буду делать на 6 каналов управления,то будет не нужен.А если с 4 регуляторами,то возьму пару таких - https://ru.aliexpress.com/item/3Pin-Fem ... 4a55&tpp=1 или таких https://ru.aliexpress.com/item/1Pcs-30C ... 0.0.dTF3iZ и по каждому на канал для управления 4 винтами,2 оставшихся,на помпу и винт озу. В общем ,как системник св субботу придет,все прикидывать начну-)))

И к вам , IceFireW , Darius13, PWSteal еще созреют вопросы-)Задам если что,лично :beer:
Никогда не занимался СВО,но скажу честно,давно хотел.

_________________
Злобный Йожык"- сдались вам эти фазы не фазы. Купил, воткнул, пользуешься. Разгоны уже давно нихрена не дают кроме геморроя.




Member
Статус: Не в сети
Регистрация: 24.03.2017
Откуда: Нижний Тагил
Русич Приятной распаковки свежепахнущего краской корпуса :)




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Русич писал(а):
А если с 4 регуляторами,то возьму пару таких

Раскиданные кучи проводов - это не есть хорошо. Тут уже писали - намного лучше сделать для себя самому сплиттер под нужное количество разъемов и таких разновидностей, какие именно тебе требуется.
Посмотри у меня в фотоальбоме - супербюджетная вещь, делается за пару часов на коленке, есть даже подсветка. Но самое главное - все, что мне надо, там разведено.




Member
Статус: Не в сети
Регистрация: 24.03.2017
Откуда: Нижний Тагил
CrownA Что индицируют светодиоды?
