Тема для обсуждения водоблоков для CPU.
Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на обзоры наиболее актуальных водоблоков
2020. Эволюция водоблоков EKWB: Magnitude/Velocity/Supremacy EVO
Обзор и тестирование Swiftech Apogee XT rev2
Обзор и тестирование Aqua Computer cuplex kryos HF
Обзор и тестирование EK Supreme HF Full-Nickel
Обзор и тестирование Koolance CPU-370
Обзор и тестирование XSPC Raystorm
Обзор и тестирование Danger Den M6
Обзор и тестирование Swiftech Apogee HD
Обзор и тестирование DT 5Noz
EK-Supremacy CPU Waterblock mini-review
Bitspower Summit EF CPU Waterblock mini-review

Сводные результаты водоблоков
#77
Видеогайд по установке EK Supreme HF - пожалуй, самого популярного водоблока.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

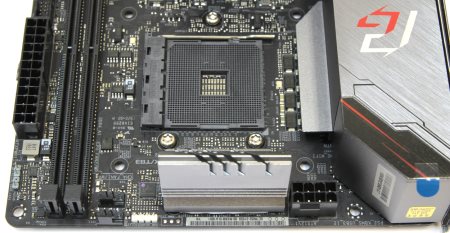

Эм... на ам4 матеирнках идет крепление для ам4 кулера пластиковое и оно вкручивается в металлический бекплейт.

Винты выкручиваются, пластик снимается. И на это место устанавливается водоблок. Правда родных никелированных винтов не хватит по длине всего скорее и придется подыскать замену чуть длиннее.

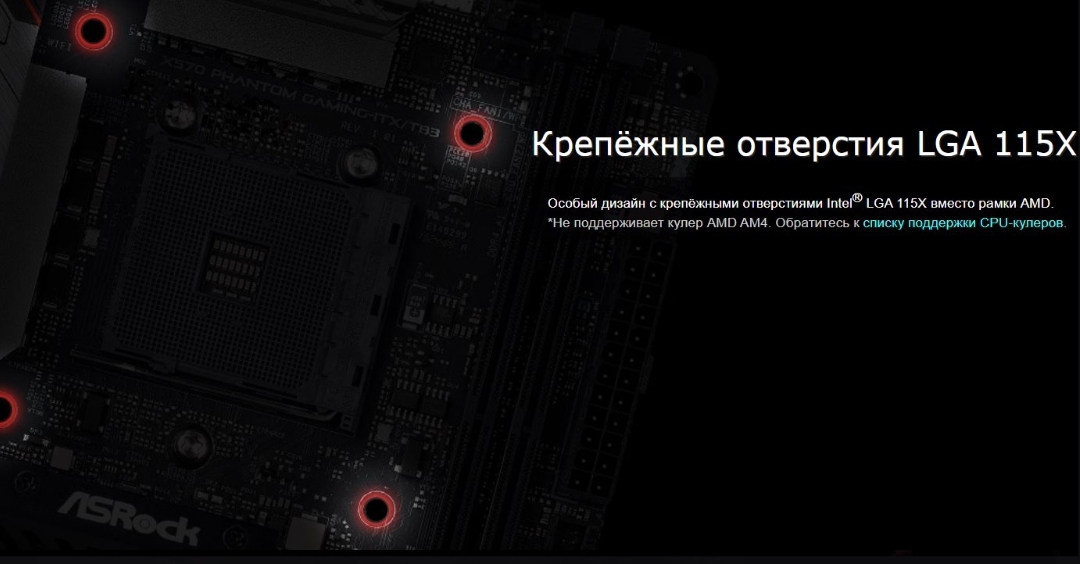

Нету тут такого. Водоблок с креплениями для интела 115х не заметили?

Добавлено спустя 8 минут 11 секунд:

d1e
По входу и выходу нет разницы, можно на 180 гр его крутить, и сделать как удобно. Только надпись будет по-разному сориентирована, и все

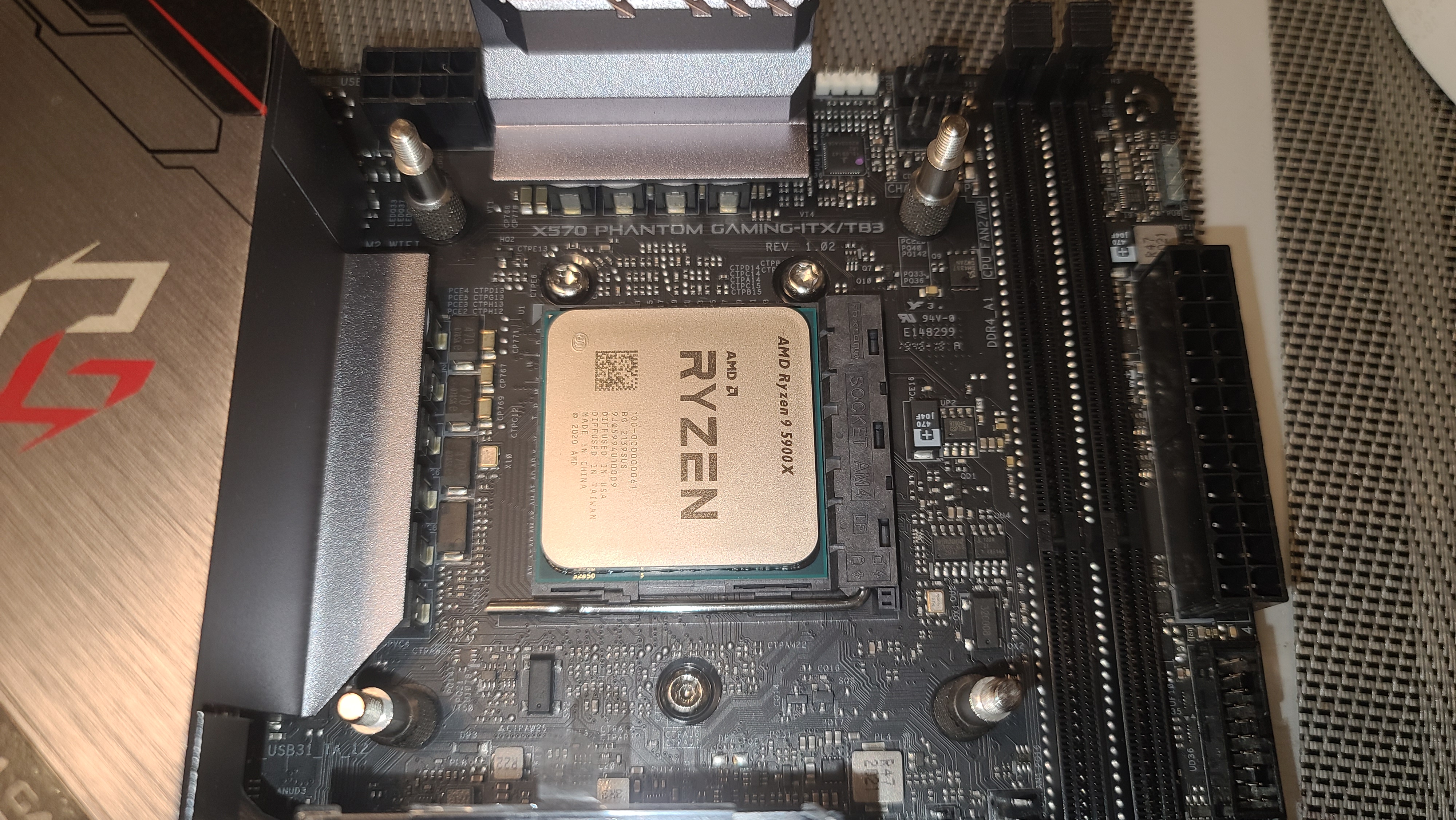

Ну что парни. Наша песня хороша, начинай сначала. Процессор боком стоит. Те получается в каком виде он под крышкой? Сверху 2 чиплета если ориентироваться по логотипу? Тогда на моем фото чиплеты справа сверху и справа снизу. Значит водоблок горизонтально надо выходами ставить? Или чиплеты в районе qr кода и надписи AMD?
tonygks присоединяйся к конференции)

d1e https://i.imgur.com/w0xcfYe.png
В центре входное отверстие в водоблок.

tonygks Спасибо в очередной раз! Вот как они так пишут на процессоре, а внутренности боком? Никакой эстетики)))

d1e
Ничего не меняется, главное - метка.
Водоблок все так же ставим длинной стороной вертикально

Приехал kryos NEXT vision. У него проводок с 5хpin. Куда его цеплять? Неужели теперь контроллер покупать ради табло?

Добавлено спустя 1 час 36 минут 14 секунд:

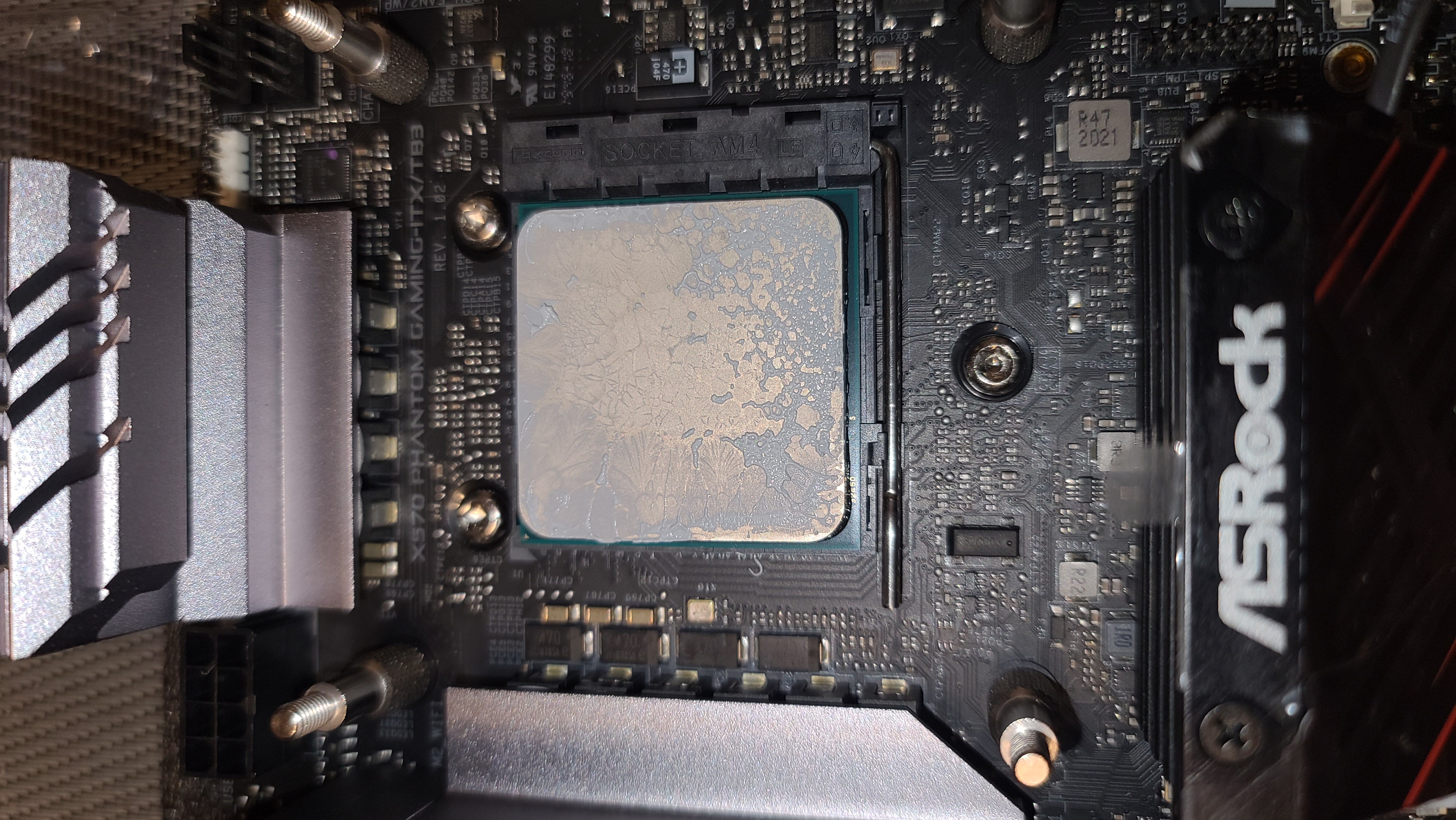

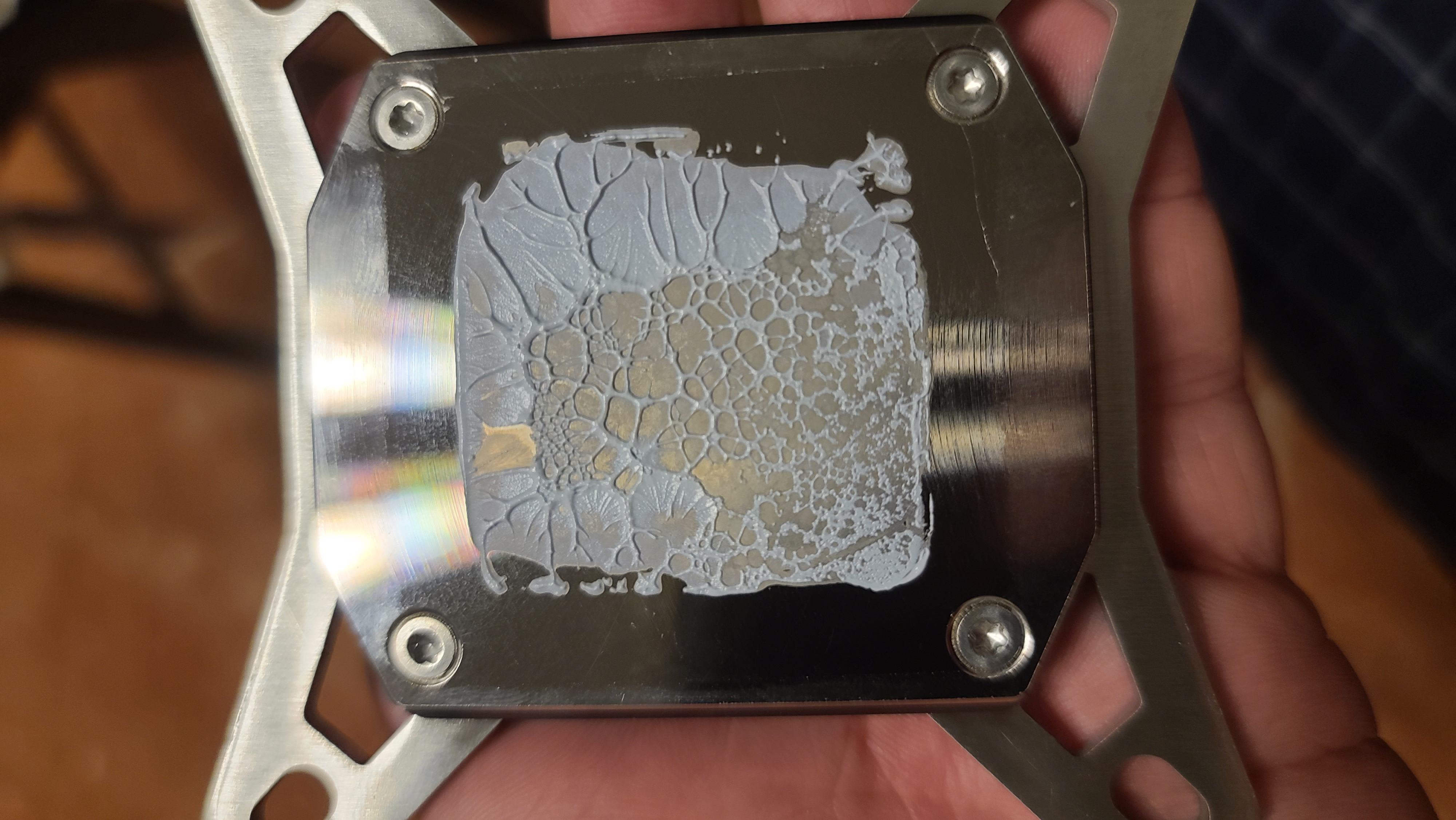

Парни, что то мне отпечаток на хиткиллере не нравится. Или нормально?


Добавлено спустя 2 часа 5 минут 17 секунд:
tonygks CHiCHo

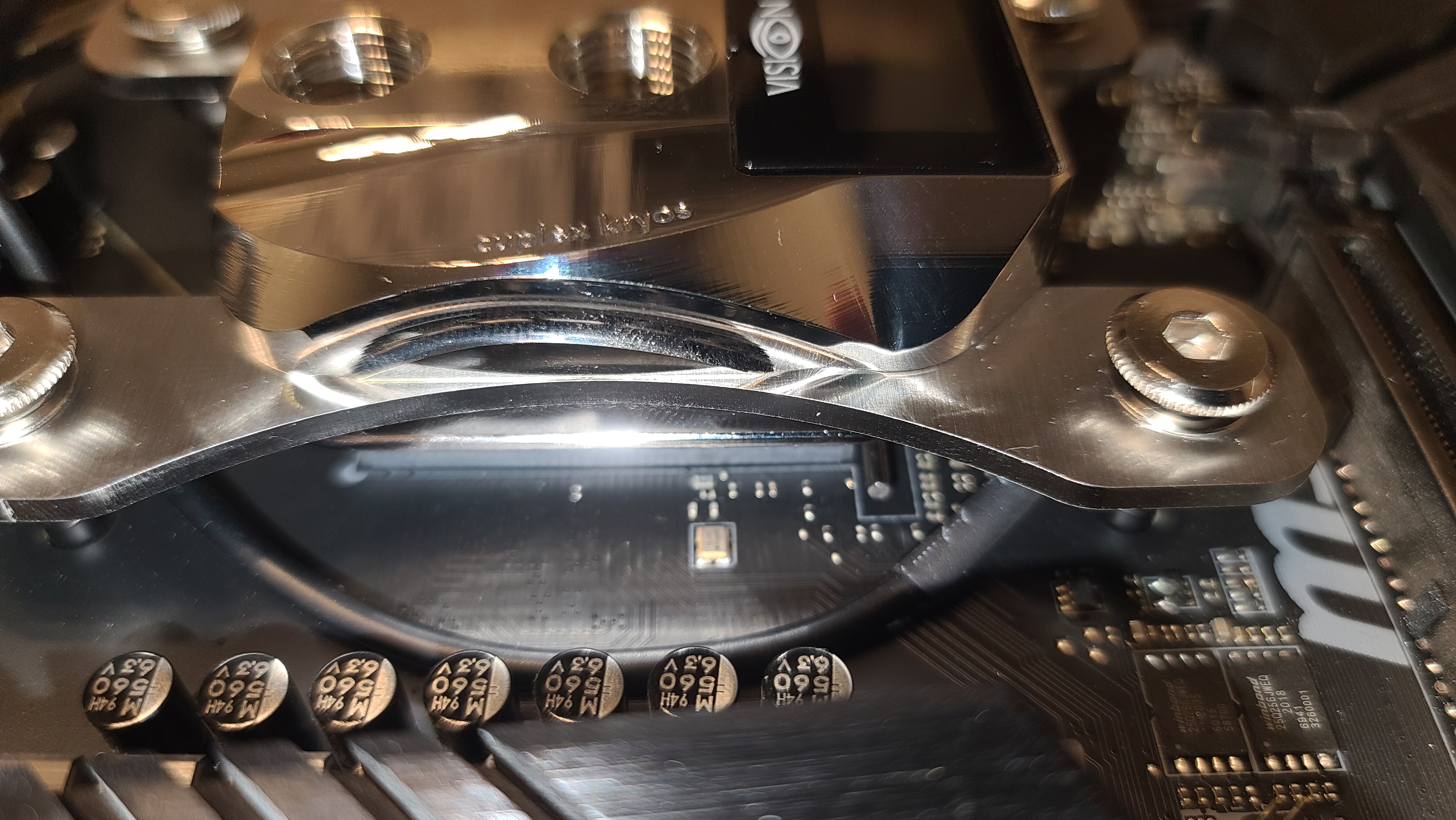

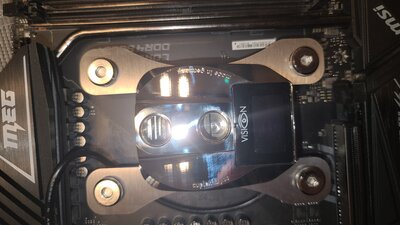

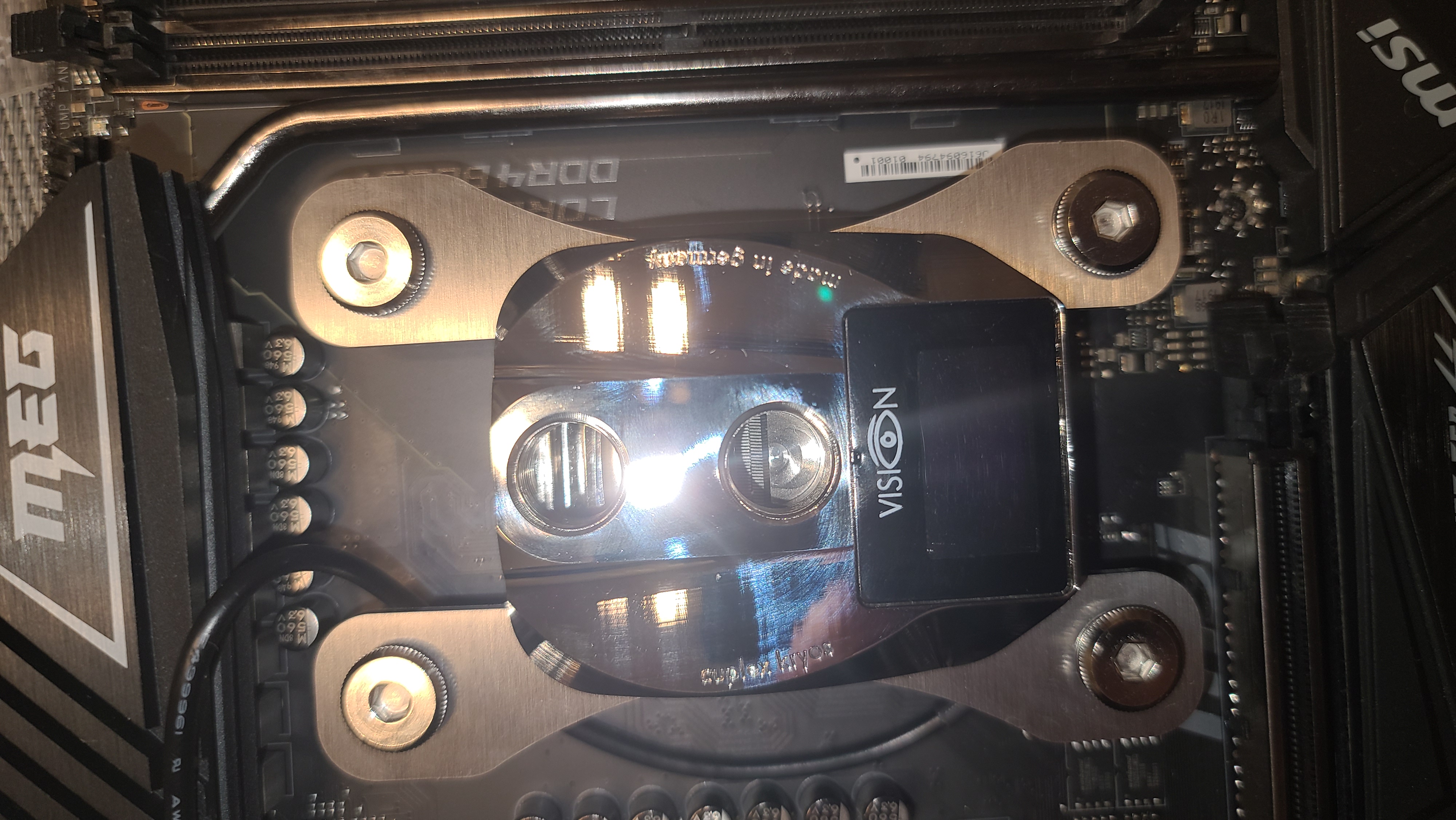

Вот такое дело. Гляньте где ножка процессора и где каналы водоблока. Каналы ровно с центра процессора начинаются и идут вверх. Вроде я его правильно установил, судя по надписи,но логику вашу aquacomputer сломал. Что переворачивать вверх ногами?

d1e
вот еще картинка для расположения блока Next + АМД 3000/5000
#77

USB )))

Спасибо, но вы видите по фото правильно стоит? Каналы по моим фото начинаются с середины процессора! Впринципе ошибиться сложно судя по вашей картинке, но на моих фото дичь какая то. Как будто крепления смещены.

Весело, даже не подумал про него))

Добавлено спустя 48 секунд:
Кстати запустить мать и в биос заглянуть без жижи реально? Или лучше не рисковать?

все правильно - у меня так же, IN идет в центр и OUT вверху.


запустить можно, я у себя для проверки включал, но только видимости прохождения Post - на предмет все ли в порядке, потом выключал сразу пока все не смонтирую полностью.

USB же 9 контактный должен быть. Это куда то в другое место.


Спасибо, успокоили)

после подключения и установки Aquasuite можно настроить что бы выводить нужную инфу на экранчик.

Добавлено спустя 4 минуты 23 секунды:

юзается только половина USB колодки на материнке - там два порта, для блока нужен один, по цветам проводов глянь как правильно подключить
Pin assignment USB:
Pin 1 +5 V (red)
Pin 2 D-(white)
Pin 3 D+(green)
Pin 4 GND (black)
Pin 5 not connected or GND (black)
у меня просто такие вещи через внутренний хаб подключены https://shop.aquacomputer.de/product_in ... ts_id=3419 но распиновка там таже самая.

Добавлено спустя 1 минуту 55 секунд:
https://forum.aquacomputer.de/weitere-f ... ndex2.html

d1e как то так наверное.. в отверстии вы видите край разгонной пластины - сами каналы идут еще глубже.


Я правда пропустил момент как у нас heatkiller4 превратился в vision. Ну да фиг с ним. Установлено нормально судя по всему. Правда я бы предположил что vision немного версия хуже для ryzen.


Сехма не от вижна. А от обычного kryos next водоблока. Типо такого.

схема одинаковая для серии АМД 3000/5000 ниже ссылка и там есть данная картинка.
https://www.ru.aquatuning.de/vodyanoe-o ... er?c=23795

Поленились переделать схему.

Вот вам сравнение.

Входное отверстие чуть ближе к выходному у vision версии. Примерно на 5мм.

2 системы в одном корпусе. В профиле расписано.





Я прямо как чувствовал) Но Nickel/Nickel только vision был в наличии. Хотел vario. Да и к чёрному цвету материнки Nickel не идёт. Надо было pvd брать для гармонии цветов))) Спасибо за ответ.


Спасибо. Первый раз такое вижу)

Народ подскажите водоблок на R9 5900x сейчас стоит EKWB Supremecy с рамкой от der8auer проблема что Cpu-z илит в Cinebench при PBO в 200 ват температура проца практически моментально подымается до 88-90 градусов ... Я предпологаю что водоблок не способен отвести такое количество тепла .

ясно я имел ввиду что схема подключения в любом случае таже.
да и сомневаюсь что эти 5мм хоть на градус влияют.

водоблок староват и возможно не подходит эффективного охлаждения последних ЦП.
но как вариант каналы могли забиться.
у меня в СB температура как правило в районе 76 градусов усредненная.

Год назад разбирал все чисто ... контрольно прочистил аэратором (керхер для зубов с диким напором) (после 5 лет без обслуживания) порекомендуйте хороший водоблок склоняюсь к HEATKILLER® IV PRO и есть ли смысл переплачивать за никель медь итп ?
