Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
atlonn писал(а):
то эту Словенскую контору вааще выкинуть из списка претендентов

Можно и так, если бы не самый широкий ассортимент и не иногда, единственный вариант фуллкавера для некоторых видеокарт/матерей...




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
Монобренд полноценный на их приблудах не собрать... Качество плавающее... Ценовая политика далеко не 2011год, т.е. ценой не превлеч потенциального клиента...
Постулат однако - РЕФ GPU под фулкавер ВБ и не иметь мозги... Фулы под МВ - притянутый за уши формат...
Всё мимо Уважаемый, всё притянуто за уши...

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 19.02.2016
BOL писал(а):
В связи с предстоящей заменой видеокарты планирую собрать свой первый кастом луп в корпусе Fractal Design Define R5.

3*120 радиатор толстый наверх на выдув. второй радиатор -1*140 вниз или 1*140/2*140 на фронт.




Member
Статус: Не в сети
Регистрация: 31.07.2017
Откуда: СПб
Фото: 16
BOL писал(а):
В связи с предстоящей заменой видеокарты планирую собрать свой первый кастом луп в корпусе Fractal Design Define R5.

3*120 радиатор толстый наверх на выдув. второй радиатор -1*140 вниз или 1*140/2*140 на фронт.[/quote]

В Define S собрано: EK-CoolStream PE 360 (3x120 сверху на выдув) и EK-COOLSTREAM CE 280 на фронт.
Петля идет с резервуара с помпой к видеокарте, потом в верхний радиатор, потом на проц, потом на фронт радиатор, потом обратно в резервуар.
Работает год полет нормальный.

_________________
Знаю где находится any key




Member
Статус: Не в сети
Регистрация: 07.06.2005
Откуда: Воронеж
Фото: 0
CrownA писал(а):
любой другой 10 килоомный

CrownA писал(а):
Обороты помпы не надо крутить от температуры

Ок.
CrownA писал(а):
Шланг (и фитинги) бери 10/16

Посмотрю фото систем на таких шлангах, может и на них соберу -
J_K писал(а):
3*120 радиатор толстый наверх на выдув. второй радиатор -1*140 вниз или 1*140/2*140 на фронт.

Не хотелось бы наверх ничего ставить - не хочу радики от пыли сверху постоянно чистить, ну и звукоизоляция похуже будет.
dfg13 писал(а):
В Define S собрано: EK-CoolStream PE 360 (3x120 сверху на выдув) и EK-COOLSTREAM CE 280 на фронт.

Как обстоят дела с шумом и пылью на верхнем радике?

Добавлено спустя 1 час 2 минуты 45 секунд:
Обновил конфиг с учетом более толстых шлангов, часть компонентов поменял на Barrow:
    EK-Supremacy EVO - Acetal (Original CSQ) 1
    EK-FC Radeon Vega - Acetal 1
    EK-XRES 140 Revo D5 PWM (incl. sleeved pump) 1
    EK-UNI Pump Bracket (140mm FAN) 1
    EK-ATX Bridging Plug (24 pin) 1
    EK-Cable Splitter 4-Fan PWM Extended 1
    Barrow White Black Silver G1 /4 3/8"ID X 5/8"OD 10 X 16mm tubing hand Compression fittings water cooling fitting THKN-3/8-V3 16
    Barrow White Black Silver G1 / 4 " Special Edition Black Hand tighten water stop Water cooling fitting TDS-01 19
    Barrow Mini Valve With Aluminium Handle double inner thread double female part for water cooling computer. TLQFS-V1 1
    Barrow G1 / 4 "X3 Black silver Extender rotation 3-Way cubic Adaptor seat water cooling computer accessories TX3T-A01 1
    G1 / 4 10K White Black Silver temperature water stop sealing plug water cooling PC Application Accessories Water cooling fitting 2
    Шланг PrimoChill PrimoFlex™ Advanced LRT™ 15,9 / 9,5mm - Crystal Clear (PFLEXA-58) 3м
    Barrow water cooling hose / PETG fast cutter PRG-V1 1
    Радиатор для СВО Hardware Labs Black Ice SR2 140 MP, 1x140 мм, толщина 60 мм, белый/черный 2
    Радиатор для СВО Hardware Labs Black Ice SR2 280 MP, 2x140 мм, толщина 60 мм, белый/черный 1




Member
Статус: Не в сети
Регистрация: 31.07.2017
Откуда: СПб
Фото: 16
Как обстоят дела с шумом и пылью на верхнем радике?

Насчет шума: сверху стоят 3 Noiseblocker'a Multiframe у меня работают на 1000 об/мин, по издаваемому шуму примерно равны 2-м Noctua Redux Nf-P14s 800 об/мин которые стоят на фронт панели.
С точки зрения пыли Define S не самый защищенный корпус особенно верхняя панель страдает (я его накрываю когда выключен). За год еще ни разу не чистил, специально посмотрел сейчас на верхнем радиаторе под вертушками есть немного пыли - до "валенков" еще очень далеко)

_________________
Знаю где находится any key




Member
Статус: Не в сети
Регистрация: 07.06.2005
Откуда: Воронеж
Фото: 0
Полез в корпус с линейкой- похоже что придется остановиться на 360 радике вместо 2x140 - вниз 140 не помещается.




Member
Статус: Не в сети
Регистрация: 13.06.2010
Откуда: Актау
Фото: 4
BOL писал(а):
Радиатор для СВО Hardware Labs Black Ice SR2 140 MP, 1x140 мм, толщина 60 мм, белый/черный 2
Радиатор для СВО Hardware Labs Black Ice SR2 280 MP, 2x140 мм, толщина 60 мм, белый/черный 1

Не будет ли тесно проводам от БП? Все таки - 60+172=232 мм, да и блок питания 160 мм... А расстояние от "зада" до "переда" - примерно 445 мм.
:?:

Добавлено спустя 1 минуту 4 секунды:
BOL писал(а):
Полез в корпус с линейкой- похоже что придется остановиться на 360 радике вместо 2x140 - вниз 140 не помещается.

:ok:

Добавлено спустя 8 минут 1 секунду:
BOL
360+280(или 240) - лучше, чем 280+2х140 :beer:




Member
Статус: Не в сети
Регистрация: 07.06.2005
Откуда: Воронеж
Фото: 0
Присматриваюсь к корпусу be quiet! Dark Base Pro 900. С ним по радиаторам есть такие опции: 2x420 30мм толщины, либо 1x420 + 1x280 любой толщины.

Для первого варианта нагуглил 2 радика:
    hardware-labs-nemesis-280gts
    alphacool-nexxxos-st30-280mm
Больше склоняюсь к GTS (меньше 14-16 FPI vs 15-20 FPI, аккуратнее изготовлен, нет проблем с fan spacing и большими фитингами), но есть проблема - у него огромное сопротивление потоку. График поток-давление для 280мм версии выглядит так:
Вложение:

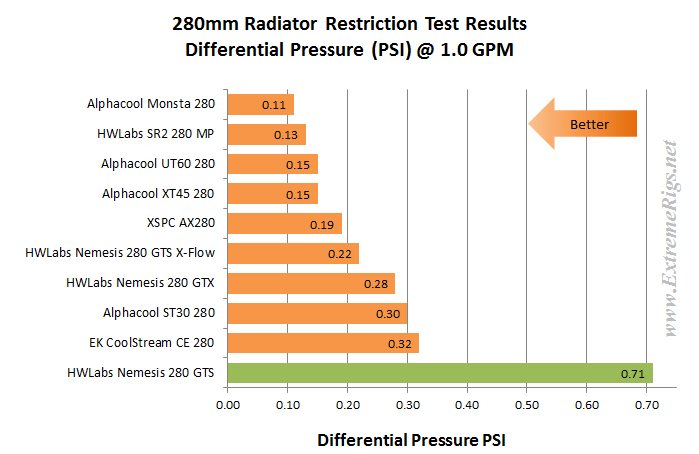

HWLN280GTS-RCC-1.0[1].png [ 10.91 КБ | Просмотров: 1165 ]

То есть если 2 секции дают сопротивление ~0.71 PSI, то 6 секций это ~2 PSI + водоблок процессора EK ~ 1 PSI + водоблок видеокарты EK ~ 1 PSI.

Для второго варианта мне нравятся радики Hardware Labs Black Ice SR2 280 MP и Hardware Labs Black Ice SR2 420 MP. У них минимальное сопротивление потоку, поэтому даже одной D5 хватит с запасом:
Вложение:

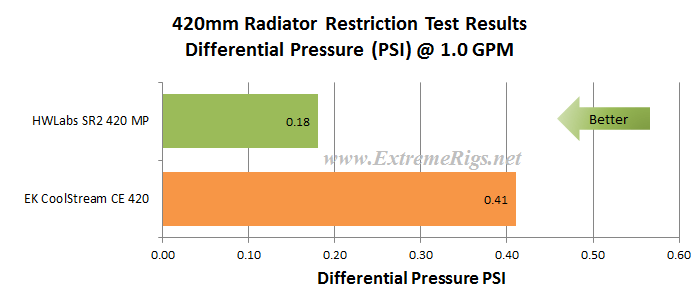

SR2-420-MP-RC-420-1.0[1].png [ 7.54 КБ | Просмотров: 1165 ]

Мне этот вариант нравится тем, что его проще обслуживать (пыль меньше забивает радиатор).

Вопросы:
    Работа на максимальных оборотах для D5 это нормально?
    Правильно ли я понимаю, что помпа D5 на потоке 1GPM при этом должна будет работать на максимальных оборотах и надолго ли ее хватит в таком режиме?
    Имеет ли в этом случае брать двойную помпу вроде EK-XTOP Revo Dual D5 PWM Serial - (incl. 2x pump) и насколько при этом более шумны и менее надежны такого рода двойные помпы?
    Насколько чаще придется чистить GTS против SR2?
    Какой вариант выбрали бы вы, если гипотетически возможно расширение контура до 2-3 видеокарт?




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
BOL писал(а):
Работа на максимальных оборотах для D5 это нормально?

Да. У меня пятый год так работает.
BOL писал(а):
Правильно ли я понимаю, что помпа D5 на потоке 1GPM при этом должна будет работать на максимальных оборотах и надолго ли ее хватит в таком режиме?

Ага, помечтай пока об 1GPM, потому что потом у тебя его не будет. Да и не зачем такой проток, если только для эталонных тестов. Остальное выше написал.
BOL писал(а):
насколько при этом более шумны и менее надежны такого рода двойные помпы?

Все зависит от угла заточки твоих рук - как виброизолируешь, так и будет...




Member
Статус: Не в сети
Регистрация: 17.12.2008
Откуда: Тула
Фото: 0
Парни, подскажите...
Существуют ли в природе какие-либо многоканальные контроллеры температуры для датчиков температуры под водянку? Например, под такие датчики (термистр NTC 10кОм):
#77

Да, некоторые материнские платы позволяют подключить 1-2 таких, но если нужно больше?
Есть панели вентиляторов с входами для термодатчиков, но может есть чисто под термодатчики? Или даже, чтоб из винды их мониторить можно было?

_________________
AORUS Master Z790, Intel i9-14900К, DDR5 Team Group 7600MHz 48Gb, AORUS RTX 5080 XTREME WATERFORCE WB, Samsung 980 Pro 1Tb + 970 Evo Plus 1Tb.




Advanced member
Статус: Не в сети
Регистрация: 27.01.2003
Откуда: Кунгур
Фото: 47
Zeb_Joker Тут не хотите спросить? Есть такое, есть такое...




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Zeb_Joker писал(а):
1-2 таких, но если нужно больше?

А вот скажи ка нам, зачем нужно больше двух датчиков для воды, если даже в детском саду все знают, что температура воды в любой точке контура СВО практически одинакова?




Member
Статус: Не в сети
Регистрация: 17.12.2008
Откуда: Тула
Фото: 0
CrownA писал(а):
А вот скажи ка нам, зачем нужно больше двух датчиков для воды, если даже в детском саду все знают, что температура воды в любой точке контура

Затем, если контур не один и нужны температуры не только воды.

_________________
AORUS Master Z790, Intel i9-14900К, DDR5 Team Group 7600MHz 48Gb, AORUS RTX 5080 XTREME WATERFORCE WB, Samsung 980 Pro 1Tb + 970 Evo Plus 1Tb.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Zeb_Joker писал(а):
Затем, если контур не один и нужны температуры не только воды.

Изучай - http://pccooling.ru/forum/index.php?thr ... 1%8C.2063/




Member
Статус: Не в сети
Регистрация: 07.06.2005
Откуда: Воронеж
Фото: 0
Решил не связываться пока с новым корпусом. Заказал радики SR2 280мм на переднюю крышку и 420GTS X-flow на верхнюю крышку.




Member
Статус: Не в сети
Регистрация: 31.07.2017
Откуда: СПб
Фото: 16
BOL писал(а):
Решил не связываться пока с новым корпусом. Заказал радики SR2 280мм на переднюю крышку и 420GTS X-flow на верхнюю крышку.


Этого должно хватить с запасом!
Если 2 видяхи планируешь то я б подумал о 2-х контурах соответственно скорее всего надо корпус который сможет обеспечить пространство.
А насчет Dark Base 900pro сам присматриваюсь - там уж 2 контура можно будет попробовать уместить. И естественно в перевернутом виде, для видях радиаторы наверх и фронт, для проца внизу.
Но это только теория - я этот корпус в руках не держал к сожалению...

_________________
Знаю где находится any key




Member
Статус: Не в сети
Регистрация: 12.05.2016
dfg13 писал(а):
Если 2 видяхи планируешь то я б подумал о 2-х контурах

Вы хорошо подумали? Зачем ему два контура, холодней будет? А может на каждый компонент по контору?




Member
Статус: Не в сети
Регистрация: 24.01.2011
Откуда: Магадан-СПб
Фото: 16
GrEenhIlL писал(а):
А может на каждый компонент по контору?

Даешь на каждый компонент по 3 контура! Дадим стране контуров! :beer: :D :lol: :haha: :crazy:

_________________
Вся история церкви — смесь заблуждения и насилия.. © Гёте Иоганн Вольфганг




Member
Статус: Не в сети
Регистрация: 12.05.2016
AmonRA писал(а):
Даешь на каждый компонент по 3 контура!

Это конечно уже перебор, а вот на каждую железку по контору, а в контур по три помпы - это ли не прелесть. :D


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22253 • Страница 978 из 1113<  1 ... 975  976  977  978  979  980  981 ... 1113  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 13


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
