Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
aggression писал(а):
был у меня в свое время 6-канальный Фракталовский до шести вертушек на канала (честных, проверено… Ламптрон отдыхает (может не все модели, хз)… жаль, что ручное управление.
6LT - 99,9 евро. А с доставкой намного дешевле даже минимального прожиточного минимума. Можно срочно вешаться от таких немыслимых цен. А можно и поржать
Заблокирован Статус: Не в сети Регистрация: 25.02.2017 Фото: 0
CrownA понятно, что в масштабах месячных трат это ерунда, просто это ж плата, учитывая что на рынке есть реобасы за 20 евро... Что в нем особенного? Что много чего можно подключить, а мне надо лишь авторегулировку. В общем пока понял, запитаю через БП.
Заблокирован Статус: Не в сети Регистрация: 25.02.2017 Фото: 0
CrownA понял почитаю, спасибо! Еще вопрос, насчет шлангов, сейчас черные ЕК, но хотелось бы какой-то экзотики, выбор сперва пал на Primochill Primoflex Advanced LRT (больно красивые цвета у них, яркие), но на оф.сайте написано
Цитата:
Although Advanced LRT is designed to work with a large variety of cooling components the use of alcohols, Ethylene Glycol and as well as any other harmful chemicals is strictly prohibited and will void your warranty.
Т.е. как я понимаю, с моей жижой несовместимо. Я использую нищебродский вариант в составе которого пропиленгликоль, дист вода и пакет присадок.
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
d3ma Однако эта разновидность шланга совместима с Фирменным ЖиЖами на основе пропиленгликоля к примеру от компании Koolance... Однако в предупреждение оченно расплывчато написано.. : "Хотя Advanced LRT предназначен для работы с большим количеством охлаждающих компонентов, использование спиртов, этиленгликоля и любых других вредных химических веществ строго запрещено и аннулирует вашу гарантию." Пропиленгликоль так-же является спиртом но много атомный... Ну и последняя фраза о каких-то" вредных хим. Веществах" - - - это эпично... Ссыкуны и перестраховщики...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Заблокирован Статус: Не в сети Регистрация: 25.02.2017 Фото: 0
atlonn писал(а):
Ссыкуны и перестраховщики...
Отож, но зря такое не напишут. CrownA да это ж резать надо, мерять очень внимательно, я сторонник собрать всё один раз на гибких шлангах и пусть себе тихо работает.
Member
Статус: Не в сети Регистрация: 26.05.2015 Откуда: СПБ Фото: 5
CrownA к тебе вопрос. Ты как прошареный во всех этих аквакомпютерских фиговинах. Есть ли смысл от аеро 6 ХТ, или это больше понты и 6LT более чем достаточно?

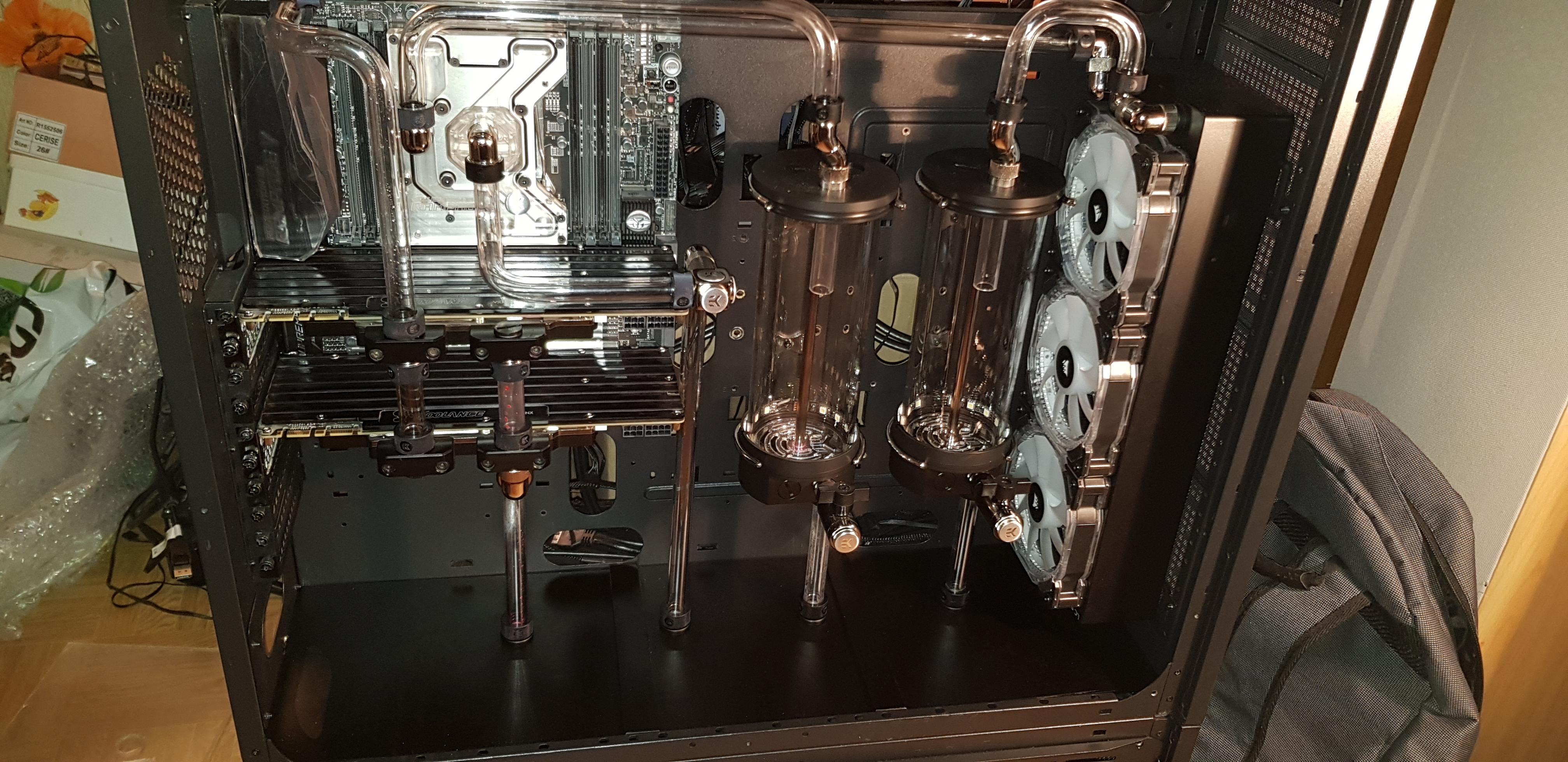

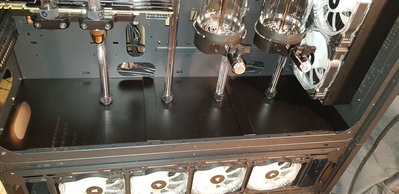

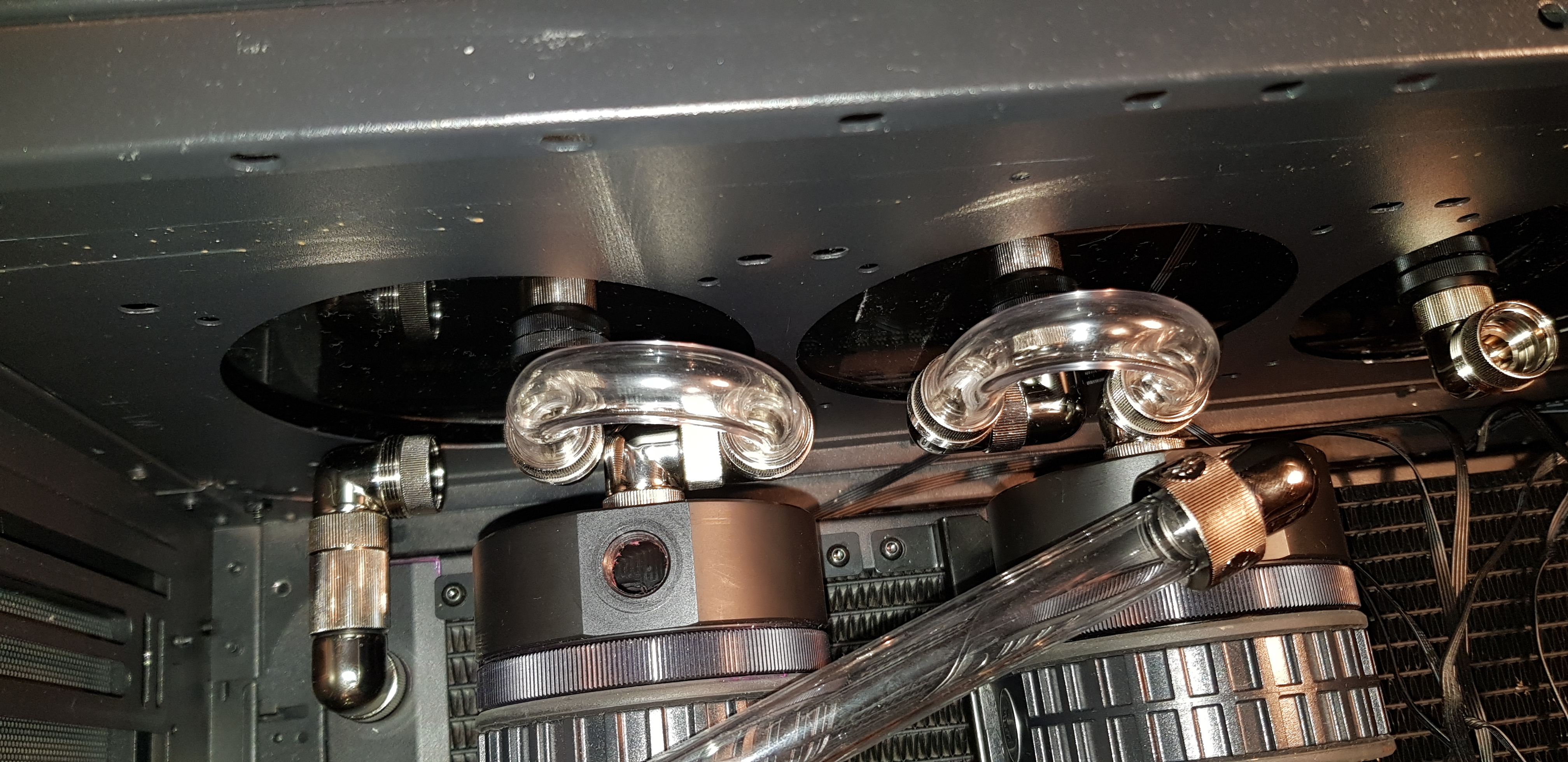

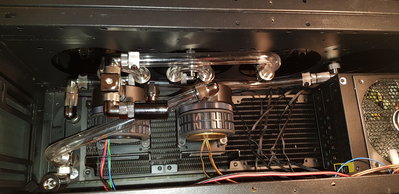

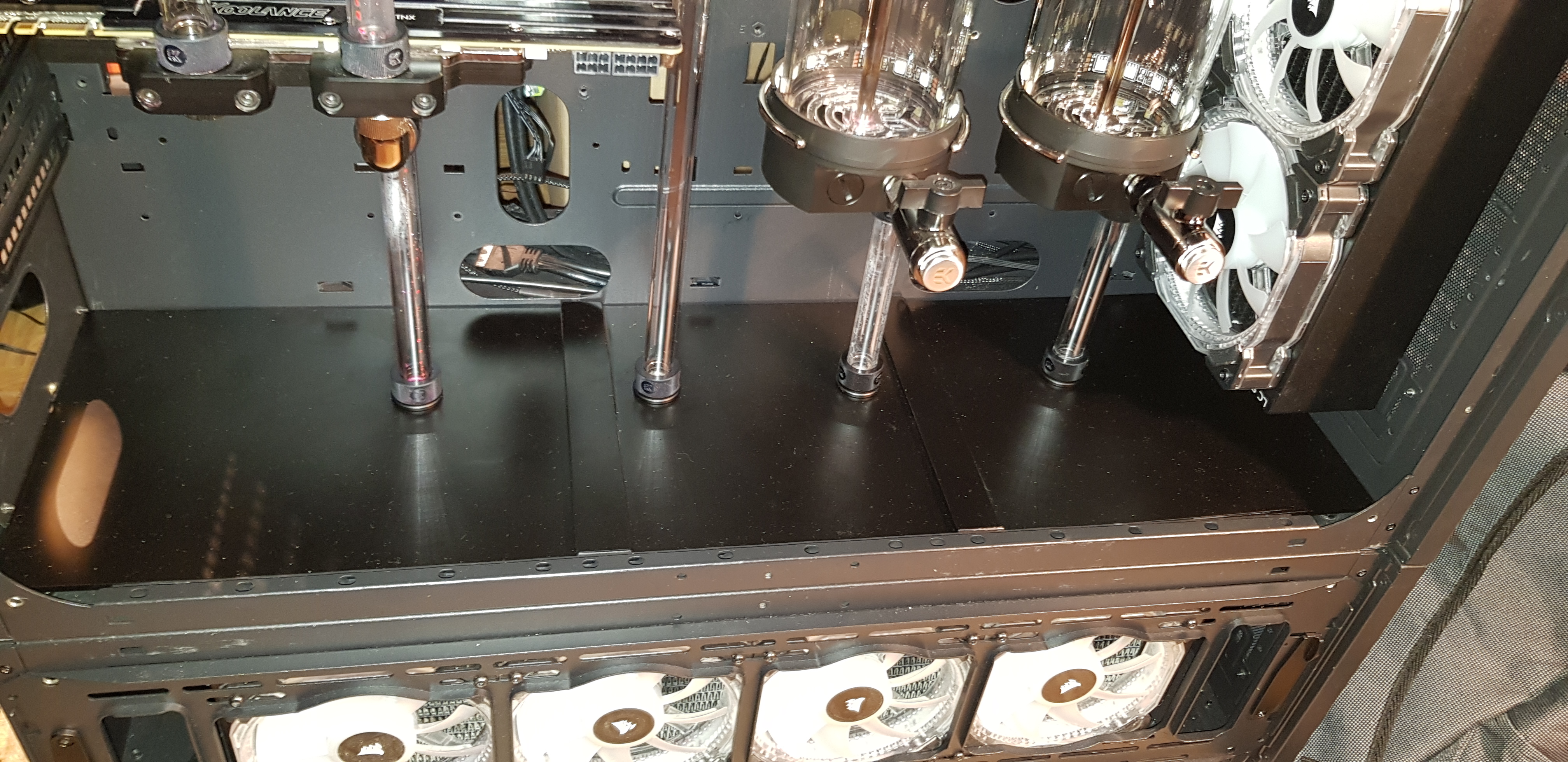

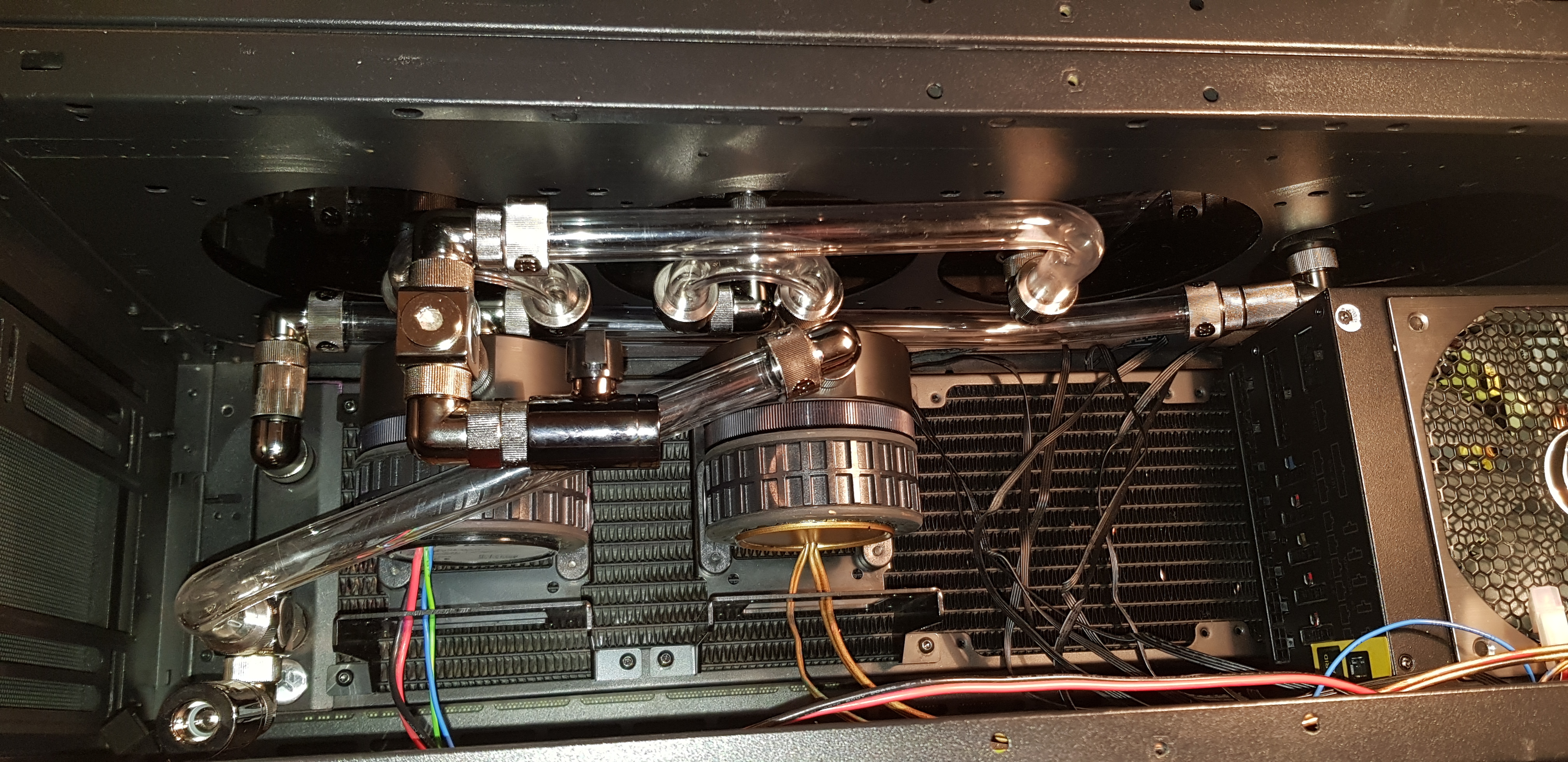

Добавлено спустя 10 минут: Спс. Так то вообще вот система. Вроде норм вышло.
Заблокирован Статус: Не в сети Регистрация: 25.02.2017 Фото: 0
magnus731 писал(а):
По вашим словам, я должен был охренеть от такого вот.
Все люди разные, мне главное чтобы работало тихо, то , что там шланги или трубки из серебра мне все равно, я не аннанирую на эстетику и тратить свое драгоценное время на забавы гнутыми трубками, дабы потом на форуме выеживаться, не желаю. Так надеюсь понятнее.
Заблокирован Статус: Не в сети Регистрация: 25.02.2017 Фото: 0
GrEenhIlLда ну, просто нет у меня того объема времени чтобы этим заниматься и удовольствие я получаю не от сборки, плюс хватает других хобби и семейных забот. Это знаешь, как заходишь в ветку аудио, спросить про наушники за 150уе, а тебе начинают писать, что всё гавно, что дешевле 800уе + ламповый усилитель за 2000уе и только тогда ты возможно поймешь разницу, а то что я может в принципе не обладаю музыкальным слухом никого не волнует)))
Member
Статус: Не в сети Регистрация: 11.12.2015 Откуда: Москва Фото: 18
magnus731 писал(а):
Спс. Так то вообще вот система. Вроде норм вышло.
Шикарный билд. Был/будет ворклог? Сливать только будет геморойно, мнекажется (краны под резервуарами), если другого слива не предусмотрено, но это мелочи!=)
_________________ i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596
