Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 26.08.2008
Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 25.02.2017
Фото: 0
Konstantin_K я так понял там краны НАД радиатором нижним, так что зачем они там вообще вопрос или там еще краны снизу...




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
Konstantin_K писал(а):
Сливать только будет геморойно, мнекажется (краны под резервуарами), если другого слива не предусмотрено, но это мелочи

Внизу ещё 2 крана под помпами. На первых фото видно.

Добавлено спустя 16 минут 4 секунды:
d3ma писал(а):
НАД радиатором

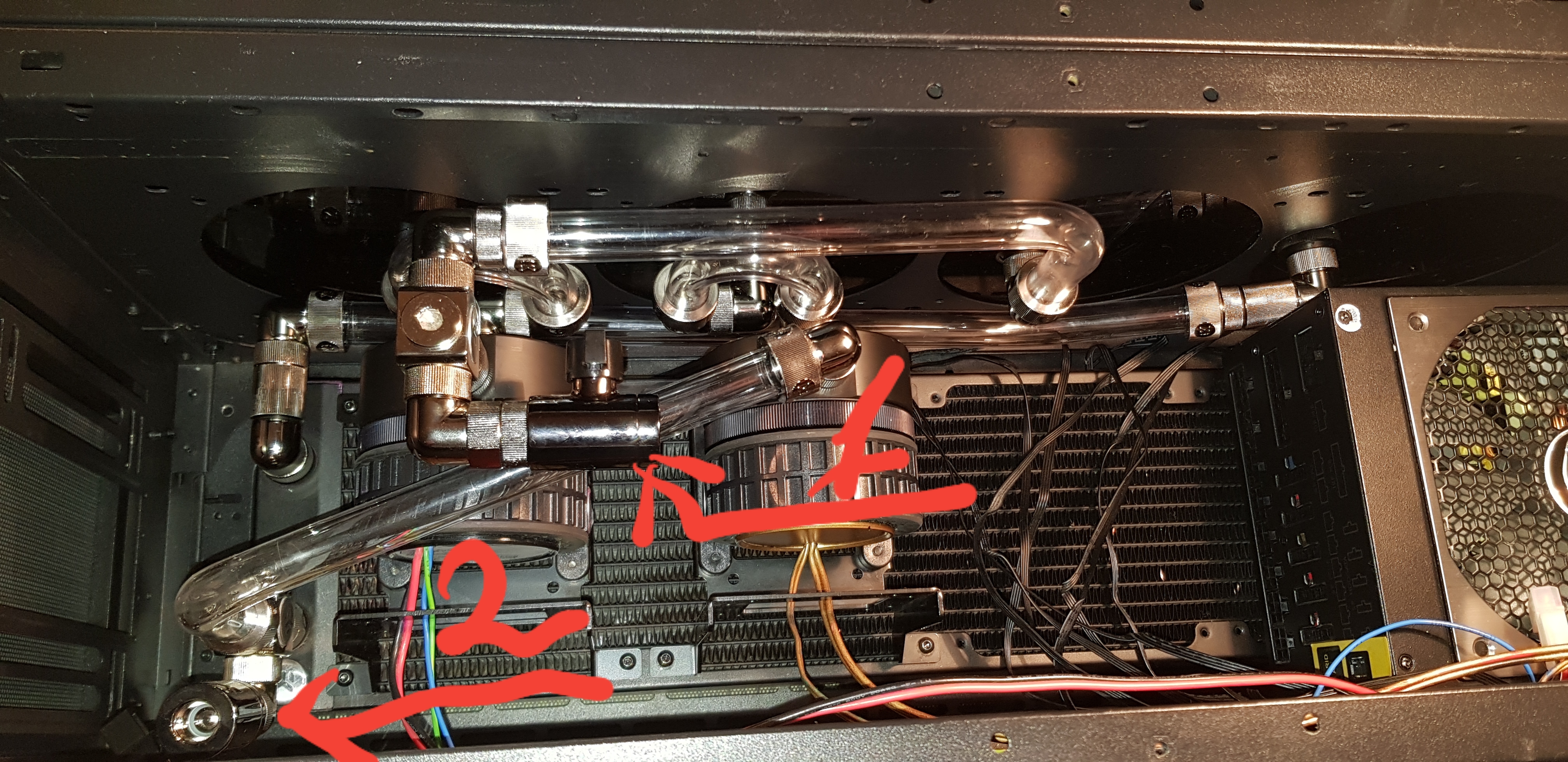

1 под радиатором (видяхи) и один под помпой (на проц которая).


Вложения:
20171031_133140.jpg [ 4.46 МБ | Просмотров: 884 ]


Member
Статус: Не в сети
Регистрация: 19.02.2016
magnus731 писал(а):
Вроде норм вышло.

хороший корпусок -есть где развернуться водяному.




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
J_K писал(а):
хороший корпусок -есть где развернуться водяному.

Ну в W100 да, а вот в Р100 я конечно по ломал бошку. Понятрое дело, можно быдо так и не заморачиваться.




Member
Статус: Не в сети
Регистрация: 11.12.2015
Откуда: Москва
Фото: 18
magnus731 писал(а):
Внизу ещё 2 крана под помпами. На первых фото видно.

Теперь понятно=)
Так ворклог есть / будете делать по корпусу?

_________________
i9-10900k(5.1), ASUS Maximus XII Formula, RTX 3080 ti, watercooled
LL O11m work log - https://forums.overclockers.ru/viewtopic.php?f=118&t=629596




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
Konstantin_K писал(а):
Так ворклог есть / будете делать по корпусу?

Будет видео на моём канале. А так же по моей клиентской сборке в Архангельске.

Добавлено спустя 3 часа 48 минут 21 секунду:

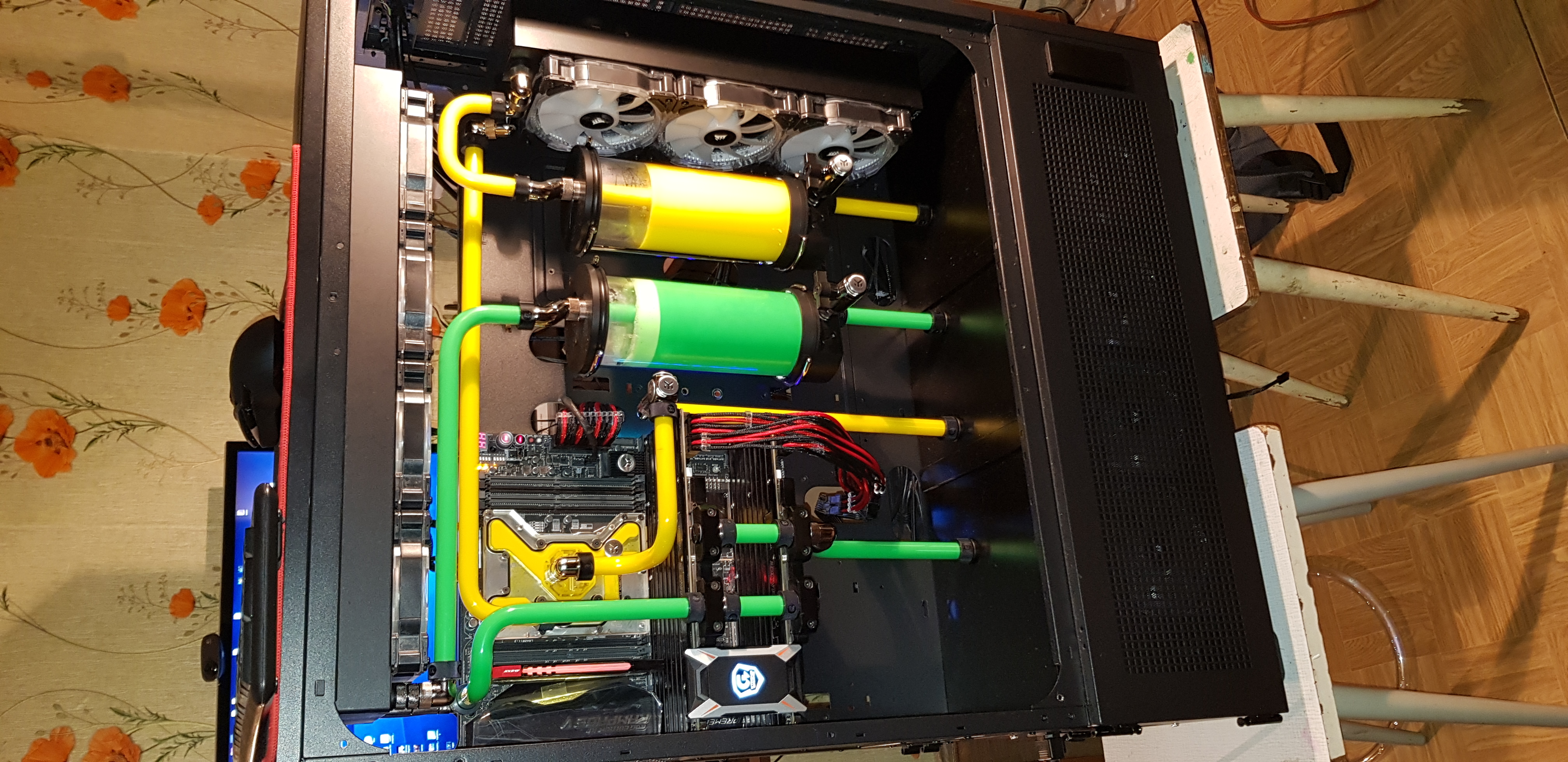

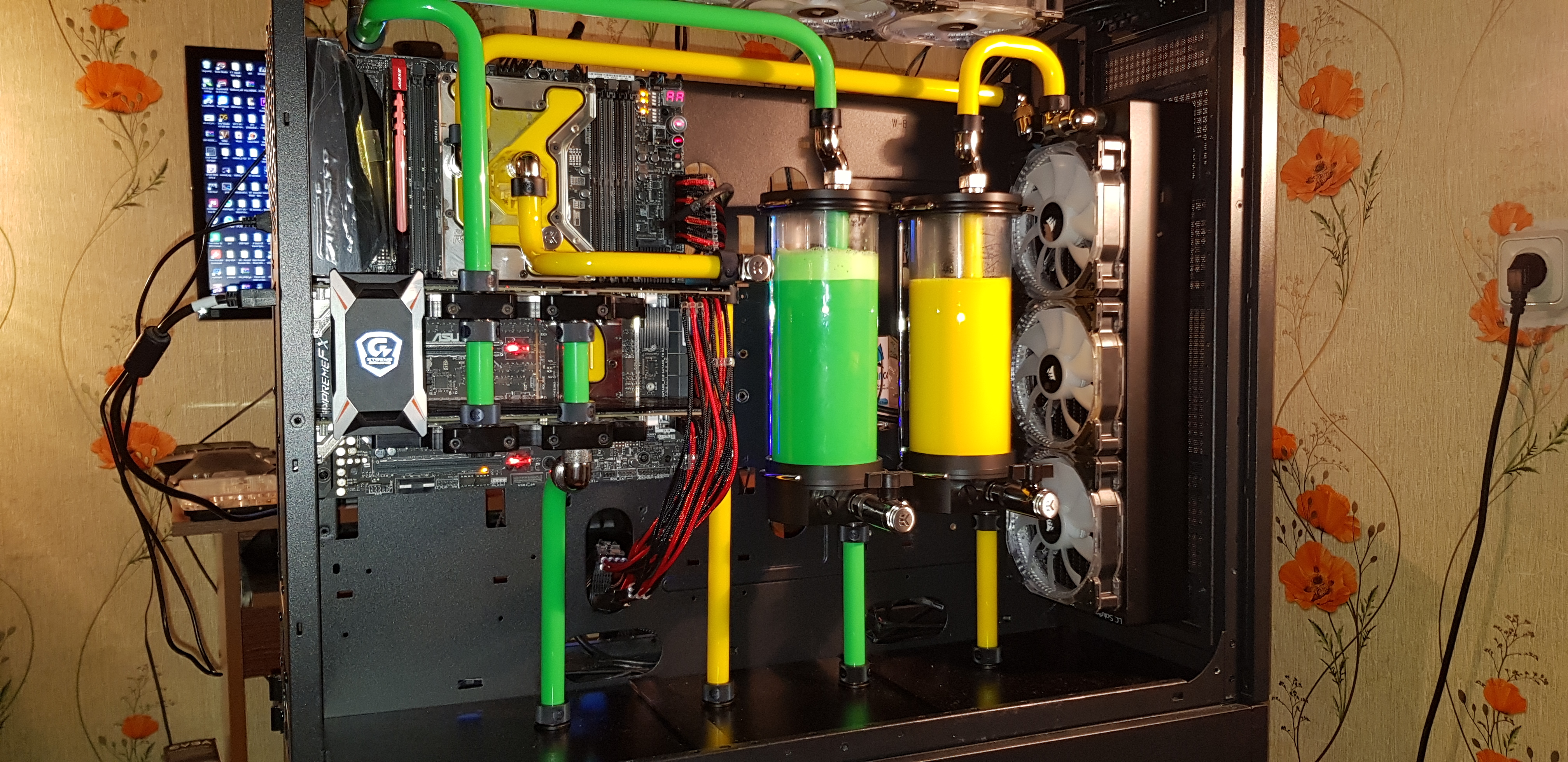

Короче вот залил жижу.


Вложения:
20171031_190001.jpg [ 3.09 МБ | Просмотров: 822 ]
20171031_190010.jpg [ 3.24 МБ | Просмотров: 822 ]


Advanced member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 0
Вах... Красота то какая :good:




Member
Статус: Не в сети
Регистрация: 31.08.2005
Откуда: Петербург
Фото: 0
magnus731
А на морде вентиляторы точно нужной стороной стоят? Что-то не пойму, откуда для них воздух возьмется, ведь сверху тоже на выдув стоят.

_________________
www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
Leonator с другой стороны сверху будет 4 140-ки стоять для нагнетания воздуха. Да и вообще этот радик только для процессора и уже с не малым запасом. Там и так хватит воздуха. На пул не стал ставить из-за эстетики, да и фактура у фильтра крупноячеистая, пыль втягивать в корпус не очень хочется, хотя по охладу конечно было бы лучше, тут не спорю.




Member
Статус: Не в сети
Регистрация: 31.08.2005
Откуда: Петербург
Фото: 0
magnus731 писал(а):
фактура у фильтра крупноячеистая, пыль втягивать в корпус не очень хочется

Если я правильно узнал корпус, то... https://www.demcifilter.com/Corsair-Obs ... Filter-Kit ?

_________________
www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
Leonator корпус thermaltake WP100. У 900D и так хорошие фильтры, там ничего докупать не нужно.




Member
Статус: Не в сети
Регистрация: 24.01.2006
Откуда: RU, Кемерово
Фото: 21
Добавление в контур углов 45 и 90 градусов сильно влияют на поток?

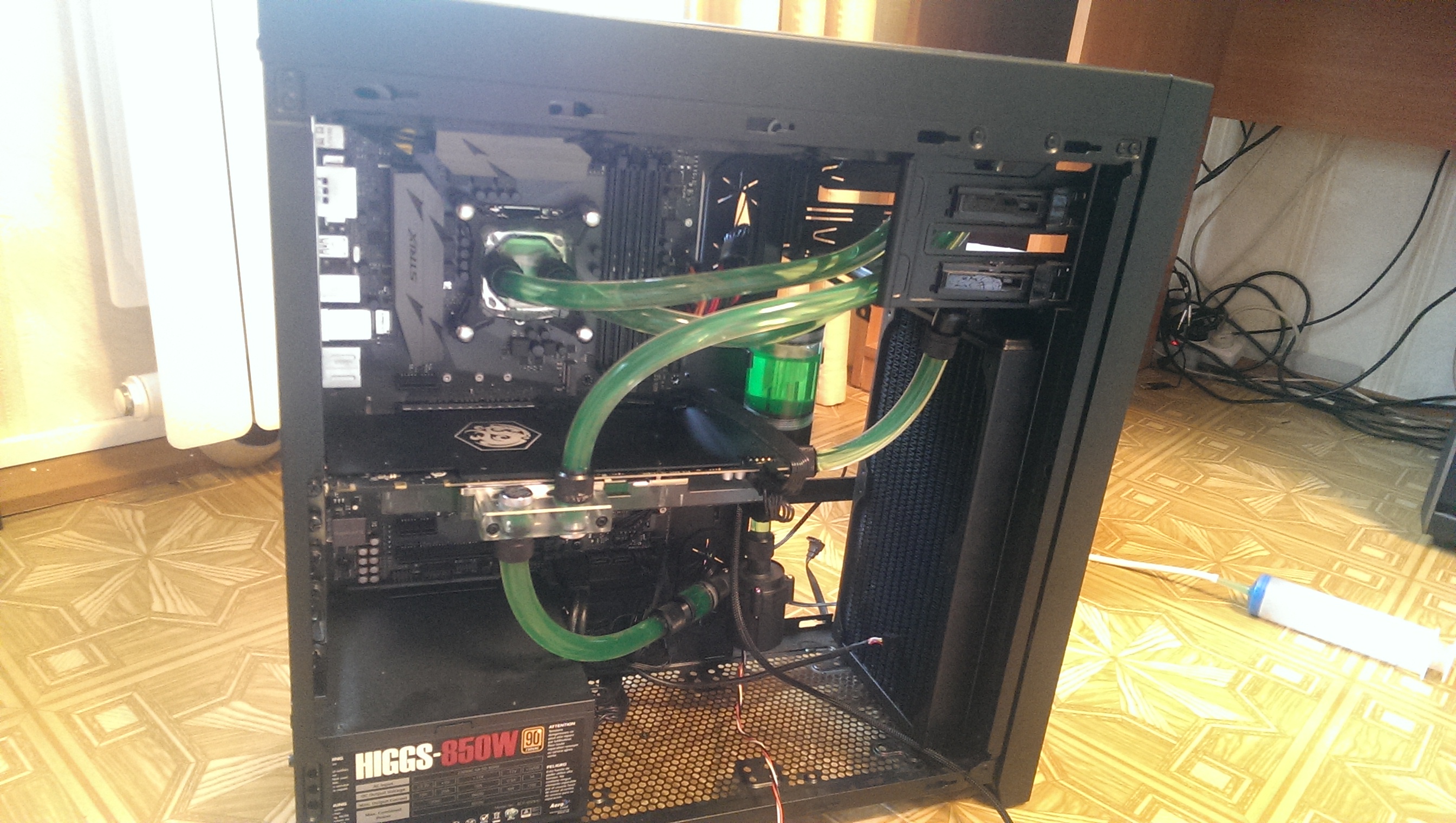

Сейчас пока собран временный контур из двух радиаторов, проца и фуллкавера на видео. Помпа SC600. На текущий момент в контуре используется два 90-градусных угла. Для того, чтобы сделать всё "по-красоте", планирую добавить в контур ещё два 90-градусных + два или три 45-градусных угла ну и кран для слива. Вот думаю, стоит ли с этими доп.углами заморачиваться. Ну и само собой надежность системы явно не в плюс пойдет от добавления кучи новых соединений.
Вложение:
IMAG1324.jpg [ 1.13 МБ | Просмотров: 735 ]

_________________
R9 7950x :: Gigabyte B650 Gaming X AX :: Gigabyte GTX1080 Turbo OC 8G@2100@11500 :: Custom Water :: Corsair RM750x :: SSD M.2 Samsung 980PRO


Последний раз редактировалось Syber 01.11.2017 11:44, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5
Syber писал(а):
Добавление в контур углов 45 и 90 градусов сильно влияют на поток?

Не влияют. Гляньте выше. У меня их там штук 15 если не больше.




Member
Статус: Не в сети
Регистрация: 24.01.2006
Откуда: RU, Кемерово
Фото: 21
magnus731 писал(а):
Не влияют. Гляньте выше. У меня их там штук 15 если не больше.


Ну так, у тебя там D5 стоят, им-то явно пофиг на углы))) А этой SC600 на 6 ватт дай бог 300 литров в идеальных условиях прокачать)

Помимо углов будет заменен водоблок на EVO, он тоже свою лепту в сопротивление потоку внесет. Сейчас временно стоит от Bykski в варианте без разгонной пластины и 0.5мм каналами - просили для сравнительных тестов его поставить погонять, чтобы потом с EVO сравнить.

Короче соберу, а потом уже буду думать, оставлять эту помпу или уже на D5 разориться и не парить мозг)

_________________
R9 7950x :: Gigabyte B650 Gaming X AX :: Gigabyte GTX1080 Turbo OC 8G@2100@11500 :: Custom Water :: Corsair RM750x :: SSD M.2 Samsung 980PRO




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
Syber писал(а):
Короче соберу, а потом уже буду думать, оставлять эту помпу или уже на D5 разориться и не парить мозг)

Это точно.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Syber писал(а):
Добавление в контур углов 45

Эти нет.
Syber писал(а):
90 градусов сильно влияют на поток?

Тут надо смотреть, как они сделаны - если просто засверлены с двух сторон под 90 градусов, то влияют и даже заметно. Если плавный изгиб, то при той скорости протока, что обычно у всех, можно сказать и не влияют.
Syber писал(а):
Вот думаю, стоит ли с этими доп.углами заморачиваться

Ну во первых как то разводка бестолково сделана - почему бы верхний выход водоблока видео не соединить с левым фитингом водоблока процессора? Сразу в 2 раза сократится длина напрасных перегонов шлангов.
Я бы с этого начал, а потом бы уже страдал напрасными мыслями о не нужном :D




Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
600 шт.
400 руб.
осталось проверить в работе

#77

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
aggression писал(а):
600 шт.

Я так понимаю - Мурманский завод РТИ нарубил? :D




Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
CrownA писал(а):
Мурманский завод РТИ нарубил?

Не угадал :))) китайщина!… стоит копейки (по сравнению с брэндовыми и теми, что продаются в авто-магазинах по 12 р. за шт.)… хочется попробовать… скорее всего 100% одноразовые (в прочем как и фирменные)… да и пофик… их же 600!!! шт. ;)
Осталось только постирать их в LOC и буду тестировать.

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
aggression писал(а):
по сравнению с брэндовыми и теми, что продаются в авто-магазинах по 12 р. за шт.

Оно?
#77
