Автор Сообщение

Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 26.08.2008
Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 20.09.2009
Есть ли здесь самурай, купивший asus z370i itx strix материнку и к ней моноблок для z270i itx strix?
Интересует совместимость. На ек написано: "Inductor coils won't make contact with the monoblock". На одном англофоруме один юзер говорит о том, что катушки у z370 версии просто меньше высотой в сравнении с z270, но черт с ними, и охлаждение не самое главное (на крайний случай привет толстые прокладки), но какая ситуация с другими элементами? В первую очередь с теми же чипами VRM?

_________________
Ryzen 3900x @4.45ghz, 64gb 3600 cl 16 ram, 5700xt @2050
instagram.com/izlomdoctor - фоточки




Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
CrownA писал(а):
Оно?

Нее... брендовые, кто-то ссылку кидал на Кулансовые за неоправданно-высокую цену... а в авто, там из каких-то наборов и не 12, наврал... за 8 руб./шт.
Китайщина же дешевле Тульщины, единственное вопрос в качестве.

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
aggression Смотря из какой резины изготовлены и размерность конечно... Угу... Качество превыше всего...

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
aggression писал(а):
Нее... брендовые

Дык на моей картинке как раз самые брендовые, какие только есть. Сделаны по ГОСТу, а не по ТУ китайского подвала. У нашей тульской продукции никогда халтуры не было и не будет.
Это касается не только колечек, самоваров, тульских пряников и т.д., но и того высокоточного, чем хреначат сейчас бармалеев в Сирии...




Member
Статус: Не в сети
Регистрация: 24.01.2006
Откуда: RU, Кемерово
Фото: 21
CrownA писал(а):
Ну во первых как то разводка бестолково сделана - почему бы верхний выход водоблока видео не соединить с левым фитингом водоблока процессора? Сразу в 2 раза сократится длина напрасных перегонов шлангов.

Да, мне нынешний вариант тоже не особо нравится, но он был выбран не просто так. В предложенном варианте шлангов конечно станет меньше, но тогда возникает другая трудность - придется либо кромсать корзину, чтобы соединить два радиатора шлангом напрямую, либо делать не менее некрасивую петлю из шланга, чтобы её обойти. А это в свою очередь ведет к следующий заморочке - от корзины я пока избавиться не могу, в нижнем отсеке у меня сейчас ещё установлен HDD, который в ближайшей перспективе уже напрашивается на замену на M.2 диск.

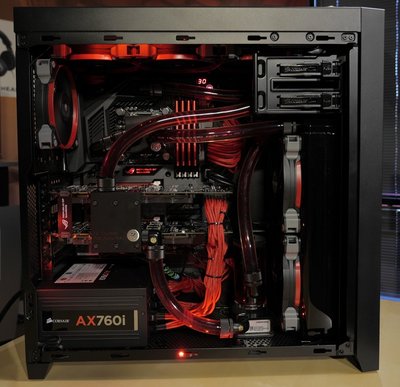

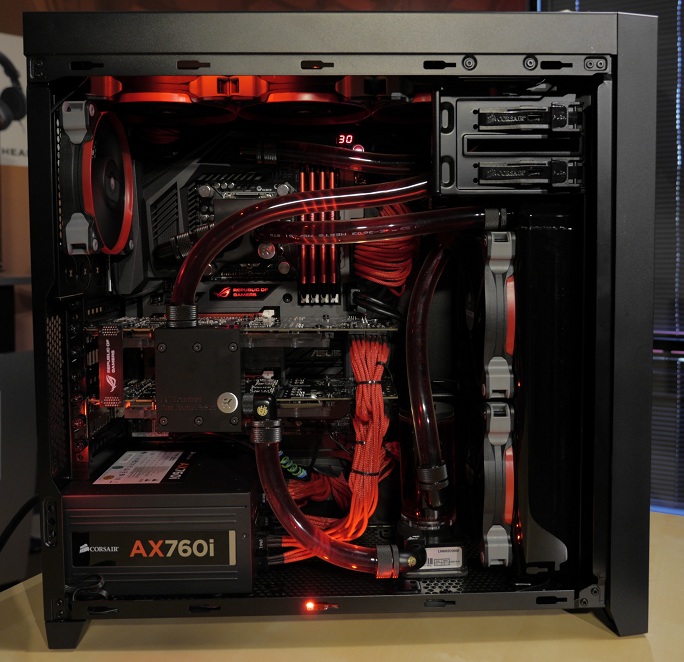

За пример брал вот эту сборку:
Вложение:
_1050711.JPG [ 158.84 КБ | Просмотров: 958 ]


CrownA писал(а):
Тут надо смотреть, как они сделаны - если просто засверлены с двух сторон под 90 градусов, то влияют и даже заметно. Если плавный изгиб, то при той скорости протока, что обычно у всех, можно сказать и не влияют.

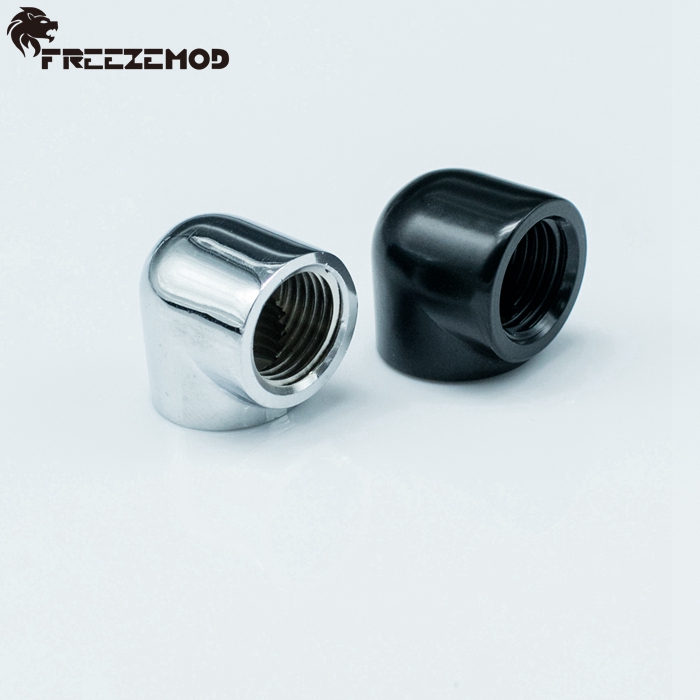

У меня, похоже, не самый эргономичный вариант в этом плане:)
Вложение:
Freezemod-G1-4-90.jpg [ 214.66 КБ | Просмотров: 958 ]

_________________
R9 7950x :: Gigabyte B650 Gaming X AX :: Gigabyte GTX1080 Turbo OC 8G@2100@11500 :: Custom Water :: Corsair RM750x :: SSD M.2 Samsung 980PRO




Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
atlonn
Качество резины как раз проверю на протечку и стирание… размерность в моем случае угадал.

CrownA
Вот вы как всегда (не только ты), вас тут не раз спрашивали (да и я в том числе) про них (прокладки), а вы все время виляете рядом, а конкретики не даете… хоть сейчас что-то подкинули :)
Посмотрим… окажутся китайские поделки дермецом, закажу тульские.


Syber
Фото сейчас под рукой нет (делал в 750D)… разверните верхний радиатор выходными отверстиями взад… далее соединение: рез - помпа - видео - видео - рад1 - мать - проц - рад2 - рез… и все… ни чего кромсать не надо будет… если я конечно с той стороны в тему въехал :)

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★




Member
Статус: Не в сети
Регистрация: 24.01.2006
Откуда: RU, Кемерово
Фото: 21
aggression писал(а):
Фото сейчас под рукой нет (делал в 750D)… разверните верхний радиатор выходными отверстиями взад… далее соединение: рез - помпа - видео - видео - рад1 - мать - проц - рад2 - рез… и все… ни чего кромсать не надо будет… если я конечно с той стороны в тему въехал :)

Это было бы очень просто...НО, в 450D нельзя верхний 360 радиатор развернуть отверстиями "взад" )) Задняя панель на месте где ставится вентилятор углублена внутрь и создает полку, как раз на том месте где у радиатора выходят штуцера.

_________________
R9 7950x :: Gigabyte B650 Gaming X AX :: Gigabyte GTX1080 Turbo OC 8G@2100@11500 :: Custom Water :: Corsair RM750x :: SSD M.2 Samsung 980PRO




Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
Syber
Тогда след. вариант: рез - помпа - видео - видео - мать - проц (либо проц - мать) - рад1 - рад2 - рез.
Схема
#77

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★




Member
Статус: Не в сети
Регистрация: 24.01.2006
Откуда: RU, Кемерово
Фото: 21
aggression писал(а):
Тогда след. вариант: рез - помпа - видео - видео - мать - проц (либо проц - мать) - рад1 - рад2 - рез.

Именно про такой вариант я сегодня и отвечал CrownA - всё в нем неплохо будет, кроме "петельки" от верхнего радиатора к переднему. Толстый шланг и наличие HDD в нижнем отсеке корзины могут сильно помешать в прокладке этого соединения:)
Но я конечно же попробую так уложить - выходные длинные, мелочевка (удлинители, уголки, кран) сегодня приехала, Supremacy Evo уже пару недель как лежит в ящике:). Выведу из верхнего радиатора с помощью удлинителей и 90-градусных уголков шланг сразу в горизонтальную плоскость максимально близко к вентиляторам, чтобы не мешал винту, а дальше посмотрю как он завернется вниз)

_________________
R9 7950x :: Gigabyte B650 Gaming X AX :: Gigabyte GTX1080 Turbo OC 8G@2100@11500 :: Custom Water :: Corsair RM750x :: SSD M.2 Samsung 980PRO




Member
Статус: Не в сети
Регистрация: 29.03.2006
Фото: 4
кто нибудь находил фулкавер водоблок на короткие 1080 или 1070?

_________________
не знаешь матан, превратишься в метан




Advanced member
Статус: Не в сети
Регистрация: 27.01.2003
Откуда: Кунгур
Фото: 47
Просьба не флудить! Ветка и так сильно "размыта" по тематике, в добавок уже неподъемная по размеру.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
aggression писал(а):
закажу тульские.
Мурманские то чем хуже? Такой же завод РТИ.
Syber писал(а):
либо кромсать корзину
Дык что такое не прикасаемое в твоей корзине, что надо туда пучок шлангов тянуть? Вот что не понятно.




Member
Статус: Не в сети
Регистрация: 29.04.2014
Откуда: Тольятти
Фото: 10
Всех приветствую, возник вопрос по финингам, есть разница между этими 3 варинтами и если да, то какой лучше?
#77

#77

#77




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Fanatik113 писал(а):
то какой лучше?

Тот, который тебе больше нравится. Сорта китайчатины обсуждают здесь - Кто нибудь использовал китайские комплектующие в СВО?




Member
Статус: Не в сети
Регистрация: 26.05.2015
Откуда: СПБ
Фото: 5

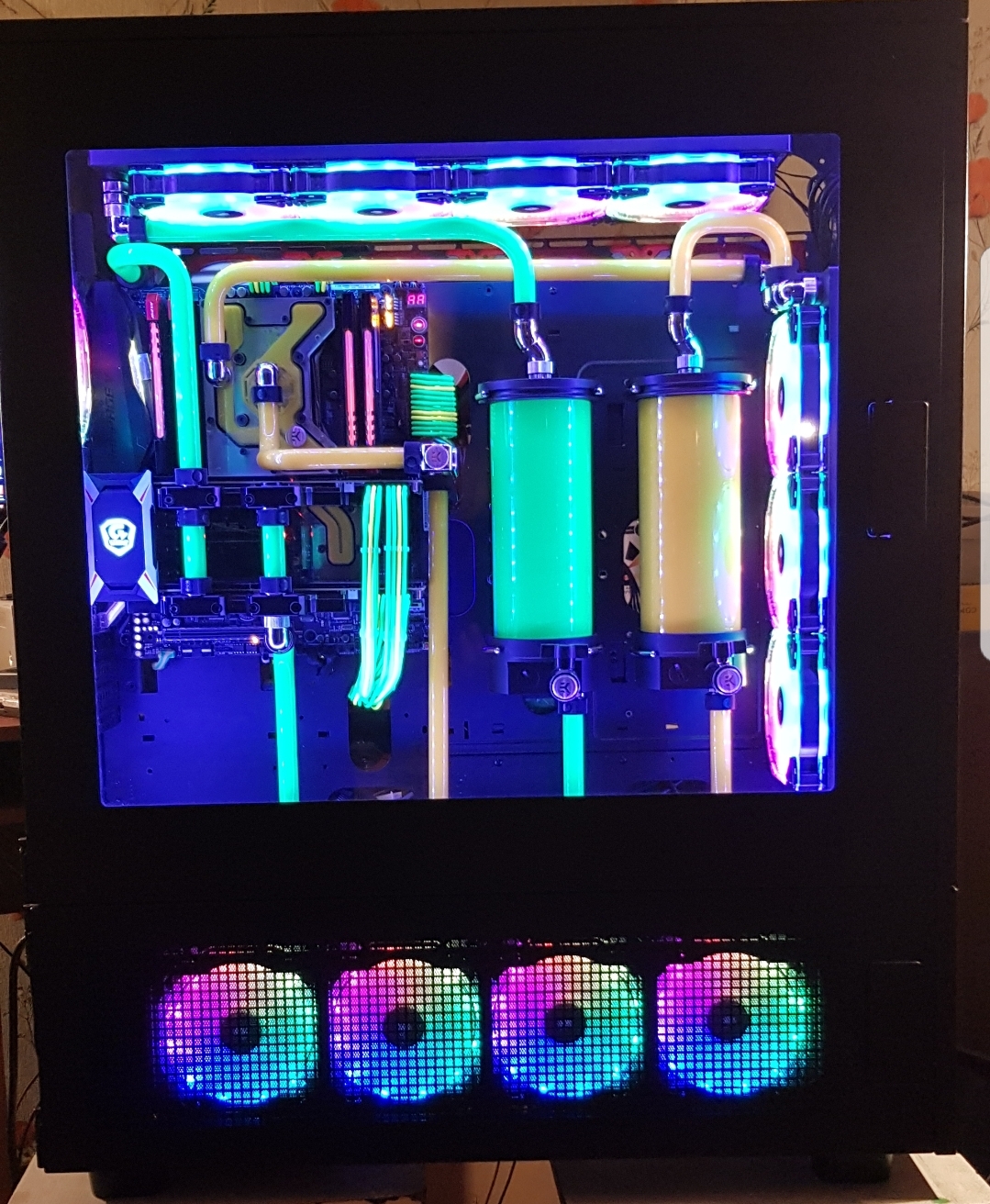

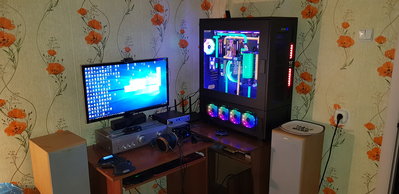

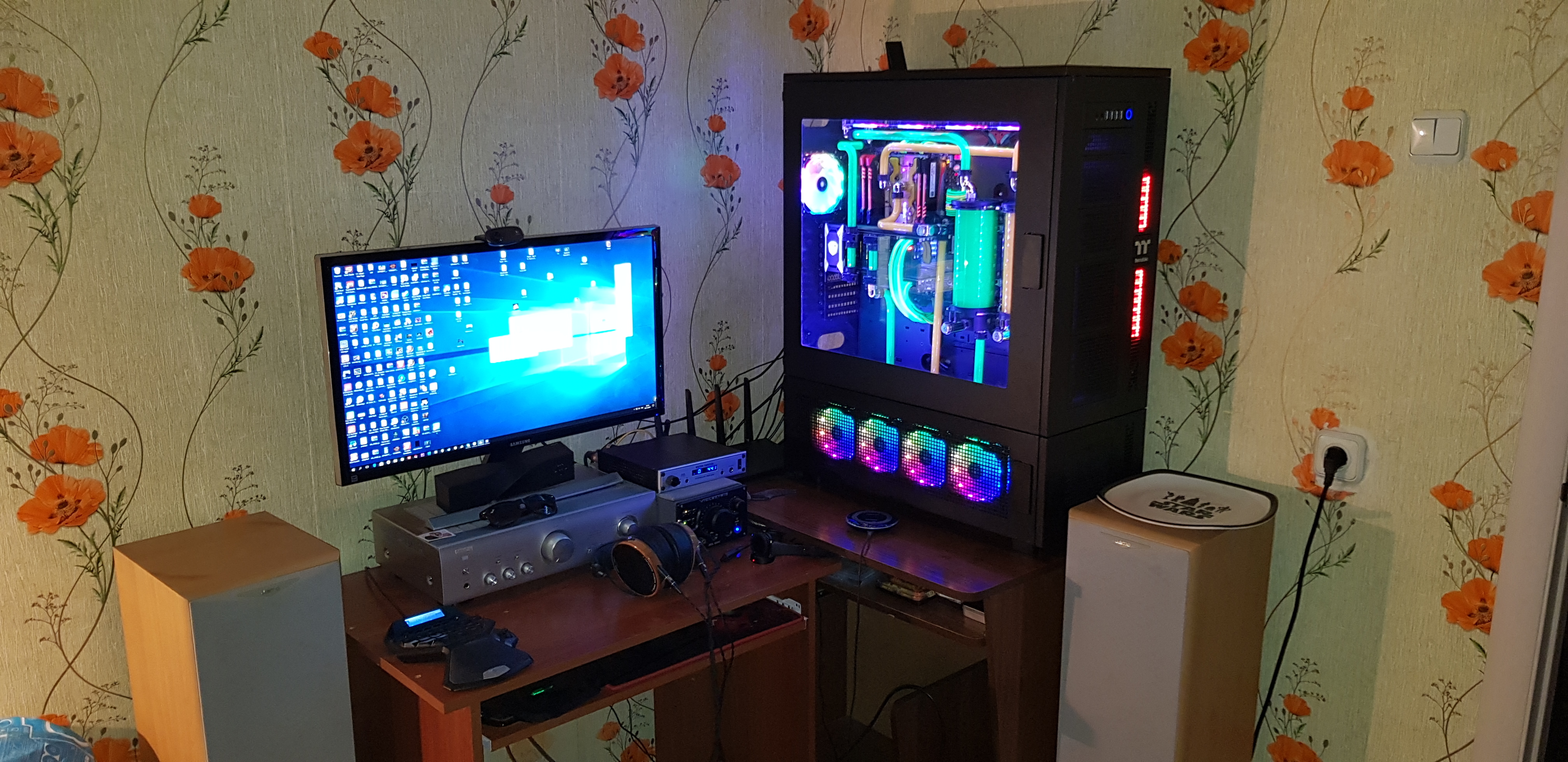

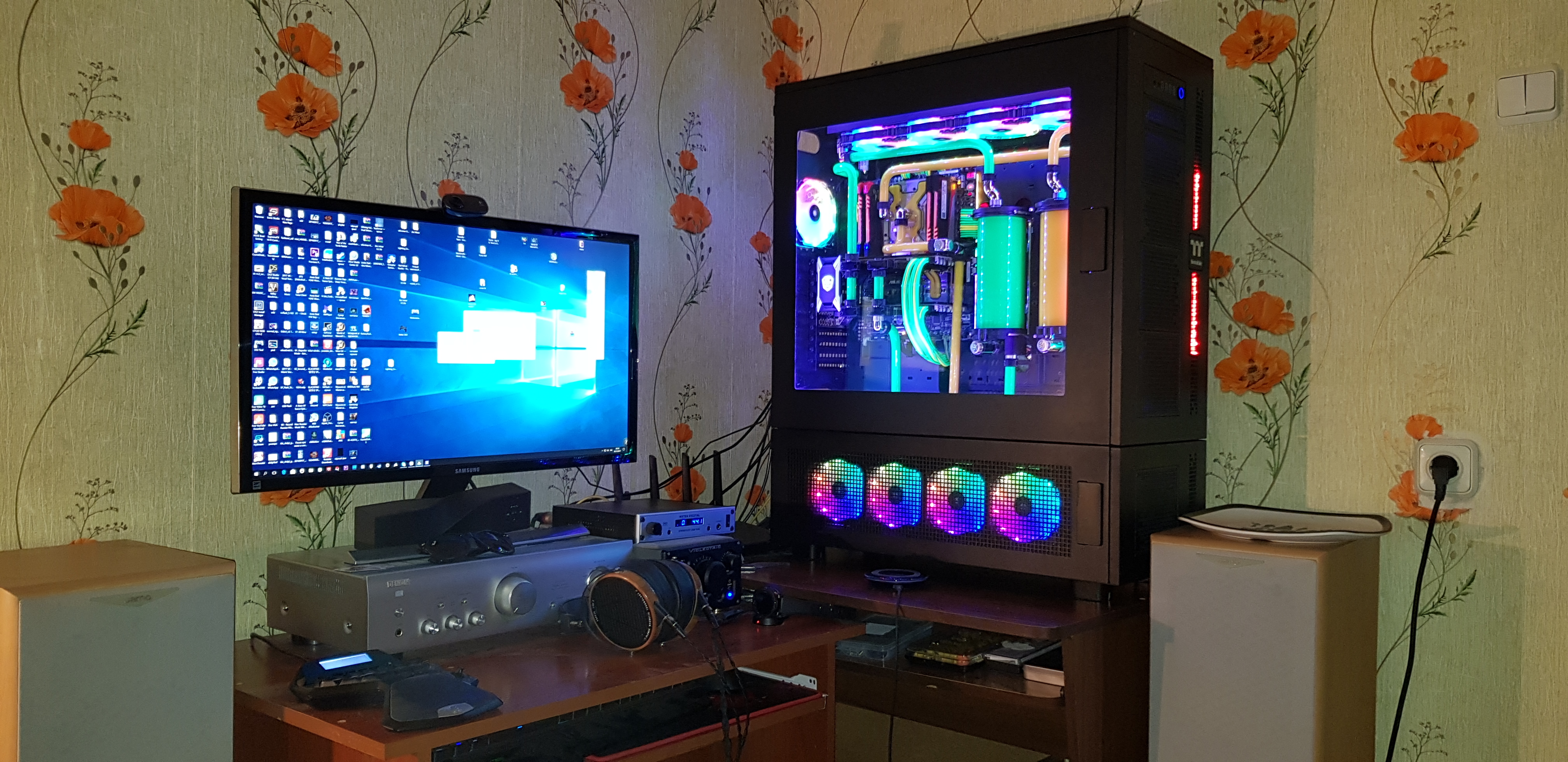

Короче ребята. Собрал. Вроде норм билд вышел.


Вложения:
20171102_221003.jpg [ 3.11 МБ | Просмотров: 782 ]
20171102_221014.jpg [ 3 МБ | Просмотров: 782 ]
SmartSelectImage_2017-11-02-23-54-43.jpg [ 1022.22 КБ | Просмотров: 782 ]


Member
Статус: Не в сети
Регистрация: 24.01.2006
Откуда: RU, Кемерово
Фото: 21
CrownA писал(а):
Дык что такое не прикасаемое в твоей корзине, что надо туда пучок шлангов тянуть? Вот что не понятно.

Писал выше, что на текущий момент в ней один хард базируется. Как только выведу его из оборота, то корзина под снос пойдет:)

_________________
R9 7950x :: Gigabyte B650 Gaming X AX :: Gigabyte GTX1080 Turbo OC 8G@2100@11500 :: Custom Water :: Corsair RM750x :: SSD M.2 Samsung 980PRO




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 53
Вода там зачем?




Member
Статус: Не в сети
Регистрация: 24.01.2006
Откуда: RU, Кемерово
Фото: 21
CrownA писал(а):
Вода там зачем?

Там вообще-то верхний радиатор 360 и штуцера у него выходят именно в корзину. Развернуть его штуцерами назад никак в этом корпусе. Чуть выше aggression прикладывал картинку к сообщению, где схематично была обозначена компоновка контура подобная моей.

_________________
R9 7950x :: Gigabyte B650 Gaming X AX :: Gigabyte GTX1080 Turbo OC 8G@2100@11500 :: Custom Water :: Corsair RM750x :: SSD M.2 Samsung 980PRO




Member
Статус: Не в сети
Регистрация: 29.04.2014
Откуда: Тольятти
Фото: 10
Стоит брать https://www.evopc.ru/product/ek-d5-vari ... pump-motor а то где то видел сомнительные высказывание о помпах EK, хотя вроде там просто наклейки переклеены? Магазин вроде неплохой.




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
Fanatik113
Этот агрегат берите - перебрендированный Laing Termotech D5 Vario без рукоблудства Словенцев в электронике... Угу, лишь наклейку свою ляпнули...
Есть другие насосные агрегаты от этих рукоблудников - от там качество плавает т.с....

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
