Слегка жёстче... Но как мы видим "проблема" была не в мягкости материала шланга...

Не вопрос --- дубевейший шланг из ПВХ, налетАй-покуплЯй(ни когда и ни при каких возможных условиях в СВО-компьютера не деформируется ) >>> https://koolance.com/index.php?route=pr ... h=94_96_96

Обычная синтетическая резина, владельцы тут проскакивали --- каких-либо уж прям негативных отзывов не встречал(ну чёрный-жеж)

Угу...

atlonn

Подскажи, плиз.
Линия на внешний радиатор, шланг нужен черный, линия около 4 метров временно, должен держать пропиленгликоль. Размерность 13mm x 19mm (1/2in x 3/4in))

Шланги не мое)

nag77
К примеру такой >>> https://overhard.ru/catalog/sistemy_okh ... _1m_black/
Не дорого, чёрненький, пропиленгликоль не вопрос... На временное решение весьма-весьма кошерный вариант...

Благодарю!
Только сегодня там смотрел, пропустил , не заметил.
(срочно в отпуск, плыву)

Привествую всех.

Помогите пожалуйста разобраться.
Собирается контур в корпусе NZXT H700 с 2 радиаторами, водоблоками под процессор и видеокарту. Предполагается отдельно резервуар и отдельно помпа, шланги будут гибкие. Корпус стоит под столом, потому никаких изысков напоказ не планируется, главное чтобы работало как надо и было правильно сконфигурировано.
Есть вопросы по арматуре, т.е. фиттингам и разным переходникам. Сколько их нужно для такой сборки и какого типа (45 гр, 90 гр, просто фиттинги)? Советуют сливной кран, переходники, фильтры. Что и сколько может понадобиться. Отсуствует полное понимание что и куда, только в общем. Хотелось бы не промахнуться при сборке и не пропустить чт нибудь.
Не приходилось раньше с этим иметь дело, потому надеюсь на вашу помощь, благодарю заранее.

retriever
что то мне кажется никто точно не скажет сколько и каких нужно фенечек. я вот пока не начал собирать руками (аналогово) не мог никак прикинуть. и даже собрав всё и имея всё на руках в достатке,накололся с водоблоками sli. Накупил дорогущих фитингов раздвижных,а водоблоки оказались разных ревизий и пришлось костылить. Но получилось вроде даже надёжнее. Главное,-начать. Это же кастом,точных схем нет.

Добавлено спустя 2 минуты 30 секунд:
atlonn
А скажи,по ссылке Кулланс параметр радиус изгиба..Чем больше цифра,тем жёстче шланг? не соображу никак. И кто то Кулансом в Москве торгует?

Добавлено спустя 1 минуту 59 секунд:

Вот у меня из этого ничего нет. Но это не значит,что это не нужно. Просто для примера

Согласен на 100+

Собрать, разместить основное железо в системе. Фитингов взять минимум, по 1-2 штуке, что гарантированно понадобятся при сборке.
А первый монтаж перевернет все ваши задумки с ног на голову) И сколько фитов не бери в слепую - будут гарантировано лишние и гарантировано те, которых не хватает.

Я так понимаю, что на каждый элемент в системе (радиатор, ВБ) нужны по 2 фиттинга. Папа-мама? Прямые все? А что за заглушки нужны, фильтры, переходники? Можно же прикинуть хотя бы примерно. Я затыкаюсь именно на этих удлинителях-тройниках-кранах-заглушках - сколько их надо и куда и какие.. понять бы.

Этот параметр "привязан" и нескольким хар-ам материал-шланг...
Вам достаточно моего мнения по-поводу жёсткости этого шланга --- ДУБОВЕЕ трудно найти, а точнее говоря в сфере СВО-компьютера из ПВХ-шланга - это самое дубовое... ))

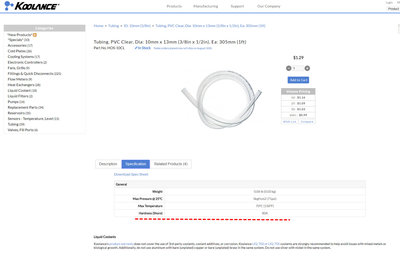

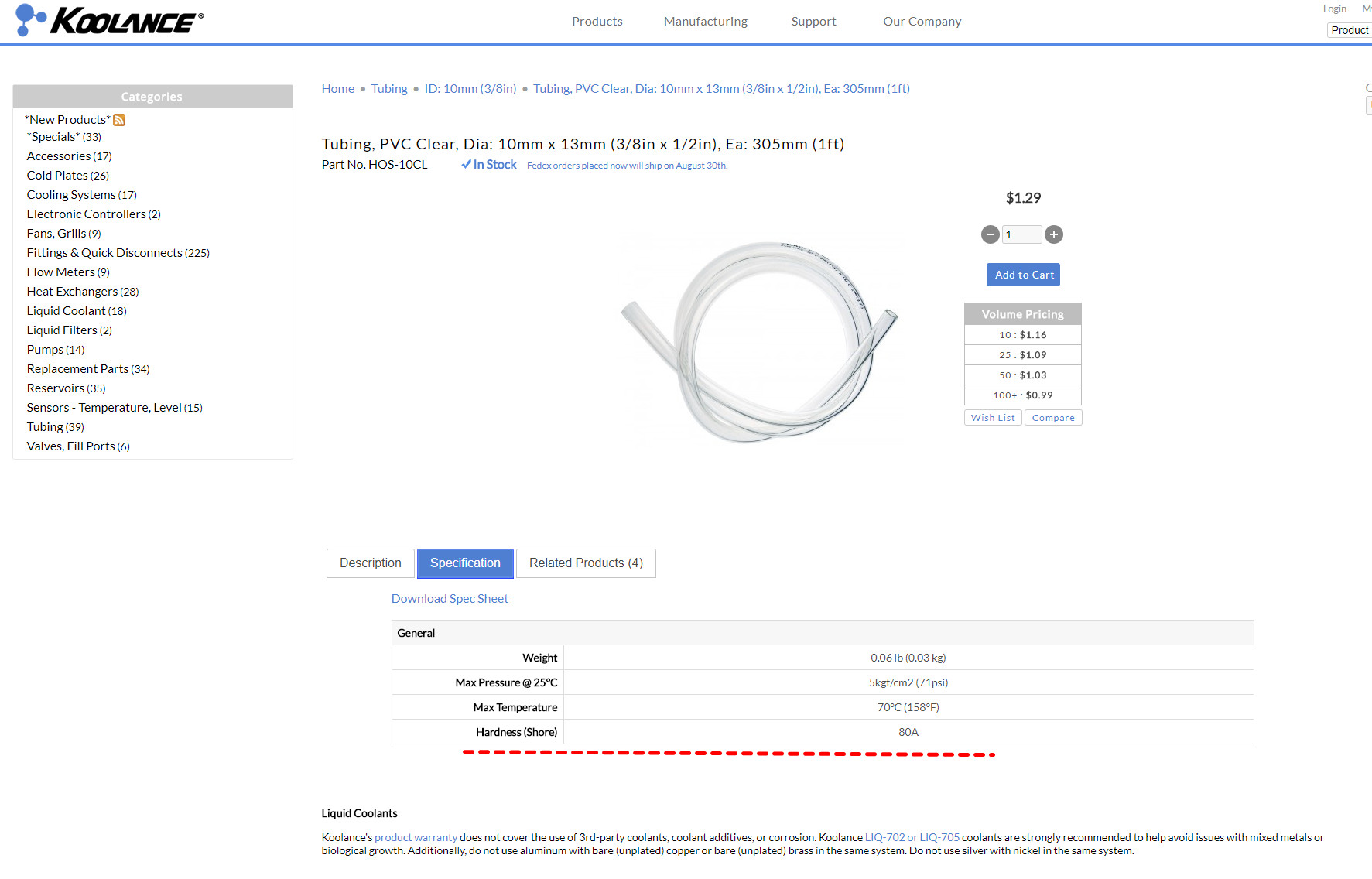

Вкладка "Specification" есть параметр твёрдости по Шору(Hardness (Shore) >>> https://koolance.com/tubing-clear-uv-re ... in-x-1-2in

Кстати есть у них ещё дубовее шланг из полиуретана >>> https://koolance.com/tubing-clear-pu-10 ... in-x-1-2in

Думается, что в ассортименте таковых нет...

retriever
А скажи для начала,-зачем тебе два радиатора? Давай с этого начнём.

Добавлено спустя 1 минуту 37 секунд:
atlonn
Спасибо большое за убедительные ответы и потраченное время!

Видеокарта и горячий процессор. Хватит разве одного радиатора на такое хозяйство? Там тепла не менее 450-500 ватт.

Нарисуйте на бумажке что у вас должно получиться и размещение в системнике, это поможет визуализировать размышления и подсчитывать сбоку.
- да, по 2 на каждый элемент в основном. Что до прямых - для простого контура без узких мест сойдет. А так, на те же угловые смотрите внимательно, одни позволяют воткнуть шланг сразу, а другие, как ЕК - это только угол G1/4, фитинг на шланге все равно нужен. Может понадобиться там, где петля шланга нецелесообразна, но не стоит увлекаться, в большом количестве они режут поток.
- фильтры для начинающего не нужны. Получите опыт - поймете, надо ли оно. Чаще всего нет (при условии обеспечения чистоты внутри до сборки и не лить всякую бодягу).
- Заглушки обычно не нужны. А вот тройник-кран и заглушка дополнительно для герметичности в нижней точке контура могут быть достаточно полезными для обслуживания. Но можно и без них, просто первый шланг снимать над подставленной емкостью.
- Покупайте все одного размера 10/16. Если где-то пишется G1/4 - нужен фитинг дополнительно. Быстросцепы например могут продаваться в 2 вариантах сразу размерной под шланг или универсальный на четверть дюйма, но нужен фит.

Расположено будет так так, соединения шлангами наверное будут сделаны по-другому, нарисовал само расположение компонентов. Чуть примитивно наверное, но, надеюсь, будет понятно.




Где его взять и как он выглядит? Если можно, то купил бы на али, потому что покупать с ЕК или кого-то другого брендового одну деталь выйдет очень дорого.


Шланг и фиттинги планируются 10/16, а "быстросцепы" куда надо и где их брать? Точно нужны в моем случае?

Контур не замкнут. И ватер на видеокарте может не допускать обратного протока жидкости.

Раз, два, и соединить их . Это ноунеймы, посмотрите на Barrow, рекомендую.

Обратите внимание, адаптер папа-папа самый простой, возможно удобнее будет взять вращающийся, чтобы ручка крана не оказалась незнамо где.

БРС вам вряд ли нужны. Но если надумаете - не экономьте и берите Koolance или их копии. http://shop.watercool.de/epages/Waterco ... lverbinder

Но Барроу их тоже предлагает, на соединение брать 1 маму и 1 папу.

Ну я сразу написал, что нарисовано схематично, примерно, ясно что контур должен быть замкнут. Ну если бы вы пририсовали сами как видите, то помогли бы делу, конечно.


Вот насчет тройников.. не нашел у Barrow таких, видел от ЕК и битсов, стоит ахулиард денег. Не думаю, что это такая важная деталь в контуре, которую обяз надо брать именно брендовую.

Итак: по 2 компрессионных фиттинга на каждую деталь контура (итого 12 шт), тройник, переходник папа-папа, краник.. все? Я правильно вас понял?

Кстати, по хладагенту.. что лучше брать чтобы сердито? Его, я так понимаю, надо получше.

ТЫЦ
Но лишние отверстия затыкать придется, вот для этого и нужны отдельно докупаемые заглушки

С запасом берите обязательно. 14-16, это уж как ваш хомячок захочет.

Самый простой вариант - не хватает соединительной линии между RAD1 и RAD2.

И если уж мы за Али трем, то Кто-нибудь использовал китайские комплектующие в СВО?

Leonator
Вы очень помогли, за что вам гранд мерси

retriever
я всё таки на Вашем месте не городил два радиатора. Достаточно одного хорошего 360. У меня хватает на профильный конфиг

Добавлено спустя 1 минуту 33 секунды:
Хороший водоблок на проц,хорошая паста и прижим. Ну и скальпирован он?
