Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Что сказать - дельта идеальная, я о такой всегда и мечтал. Протока такого я тоже почти 4 года не видел. Ну заодно еще на градус квартиру протопил Так что совсем идеальные измерения не получились.
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
CrownA Непорядок однако - Аквовская насосина ни как не названа в ПО Аквовском... Ну и шпарит видать Аквовская от того, что ей Кулансевская пендаля поддаёт...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
atlonn писал(а):
Аквовская насосина ни как не названа в ПО Аквовском...
Да я шнурки аквабасовские только сейчас обжал и подсоединил, а без аквабаса - только mps и speed signal . Картинку позже окультурю, только вот шрифт другой попробовал на температуре, потому что это самое простое и не мешает перекусывать
atlonn писал(а):
что ей Кулансевская пендаля поддаёт...
Скорее всего так. Куланцевская первая стоит. Но вот скорость протока в два с лишним раза увеличилась, а обороты куланцевской не изменились абсолютно. В принципе я все равно разбирать буду, чтобы проток в правильном направлении пустить, тогда переставлю аквовскую первой, тоже погляжу, как оно.
Member
Статус: Не в сети Регистрация: 29.01.2010 Фото: 21
atlonn, я для прогрева только ЦПУ использую LinX. Если требуется прогреть ЦПУ + ВК использую связку Aida stress test fpu + furmark, т.к. при больших объемах задачи в LinX сильно падает производительность и нагрев ВК в бублике.
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Narlak, а у мну нет смыла гонять прогревальщики/прожаривальщики - не могут ни чего ни прогреть, ни прожарить толком --- одним словом не программы, а слабаки...)
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
atlonn писал(а):
не программы, а слабаки...)
Ну и я к этому пришел - LinX вообще смех один, ОССТ - такая же фигня. Аида только хоть что то показывает.
Narlak писал(а):
А Вы попробуйте
Попробовал - тебя обманули. Следуя твоей логике надо вообще все галки поснимать и тогда комп точно на взлет пойдет.
atlonn писал(а):
Непорядок однако
Чуток основное поправил и лишнюю пестроту убрал. Остальное потом. На скрине не видно, но белая вертушка справа внизу крутится. Может еще какие идеи в оформлении появятся...
Member
Статус: Не в сети Регистрация: 31.08.2005 Откуда: Петербург Фото: 0
CrownA писал(а):
LinX вообще смех один
Есть нюансы... У тебя в профиле 2600K, это Sandy Bridge. А самая грелка это AVX2, который поддерживается с Haswell. В Linpack эта система команд поддерживается с 0.6.5 версии и в Prime уже давно, с 29 версии. По достижению определенной мощности, запуск этой грелки способен повредить процессор Haswell-E/Broadwell-E. Skylake-X тоже, хотя для этого придется постараться долго и тщательно отключать всевозможные защиты и лимиты. Так что фыркать "нифига ваш LinX не греет" скорее говорит о недостатке информированности. И теперь нормально, когда разгон "на все случаи жизни" это 4000, а при запуске приложения с AVX2 3200 при объявленном номинале 3500.
_________________ www.btbooks.ru, www.forums.btbooks.ru - официальный русскоязычный фансайт Battletech
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
Leonator писал(а):
Так что фыркать "нифига ваш LinX не греет" скорее говорит о недостатке информированности.
atlonn писал(а):
а у мну нет смыла гонять прогревальщики/прожаривальщики - не могут ни чего ни прогреть, ни прожарить толком --- одним словом не программы, а слабаки...)
А мне можно фыркать..? Я информированный... )
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 08.07.2003 Откуда: Almaty Фото: 13
CrownA писал(а):
Я не говорю, что они плохие. Я говорю, что эти обзоры за уши притянуты... четырьмя руками причем. Поясню. Да, в этих тестах радиаторы от ЕК с их запредельно высоким FPI выбираются на верх при каких оборотах вентилятора? Правильно - при 1300 и 1850. Да пусть пьяный ежик сидит рядом с компом и наслаждается такими оборотами, я не буду. Поэтому все, что выше 900 оборотов мне не интересно, от слова совсем. Туда же в топку и сто двадцатки от ЕК с их FPI... Пока не попробуешь в работе радиатор с семью FPI (причем не обязательно кулгейт), ровно до тех пор радиаторы от ЕК будут тебя устраивать, гарантирую...
Тесты в выводах дают сводную картину, но во-первых в них есть результаты на 750RPM, и кому надо именно тишину могут брать эти результаты. И скажу я вам не всегда есть прямая зависимость между небольшим FPI и эффективностью на низких оборотах. Наглядный пример ниже, на примере Coolgate GG 360(эффективен на 750RPM) и Coolgate G2 360 10 FPI - НЕ эффективен на низких и хорош на высоких RPM. А самым ярким примером тут идет EK PE360 с FPI 38 и очень эффективный на 750RPM - 182.2Вт(!!).

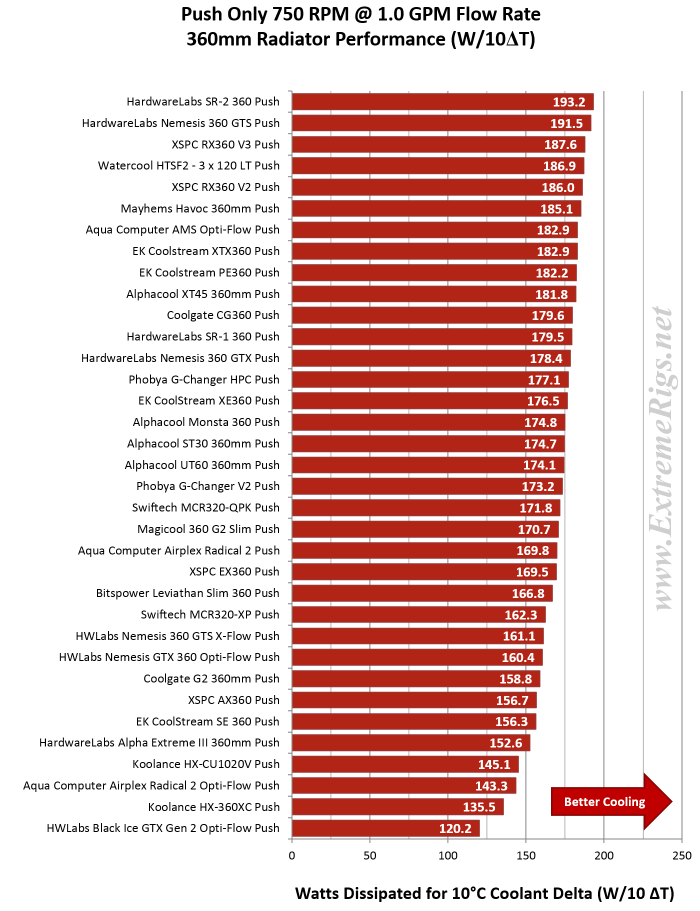

Очень наглядный тест, показывает какую мощность рассеивает радиатор на дельте 10С. 1.0 GPM, 750RPM, только PUSH
750RPM только PUSH, 1850 PUSH-PULL
Вложение:
push750-3.png [ 48.26 КБ | Просмотров: 977 ]
Вложение:
combo750.png [ 108.11 КБ | Просмотров: 1035 ]
Вложение:
pp1850.png [ 62.41 КБ | Просмотров: 1035 ]
Coolgate CG360 (Push) с 8 FPI идет на 11м месте 179.6Вт, опережает при этом общего лидера теста EK XE360 (176.5Вт) и даже опережает на один ряд HWLabs SR-1 (179.5Вт). Но отстает от EK XTX360(182.9Вт) 11 – 12 FPI и EK PE360(182.2Вт) FPI 38(!!!). Красивый МЕДНЫЙ Aqua Computer Airplex Radical 2 с 13 FPI - третий с КОНЦА списка всего со 143.3Вт(opti-flow), с Revers Flow - 169.8Вт. Вид у него на 5, а тепло отводит на 1, как в PUSH, так и в PUSH-PULL. Явно косяк в проектировании. Как видим опять нет связи с FPI. Точнее НЕ одним FPI радиатор строится.
А вот Aqua Computer AMS Copper 360mm, 8FPI неплох на 750 Push - 182Вт (opti-flow), 7е место.
На первом месте HWlabs SR-2 c 9 FPI (193.2Вт), поэтому я и буду его брать(лучший на тихих + не будет пыли в радиаторе). При этом другой Coolgate - G2 360 с классным 10 FPI, совсем не блещет в этом тесте, ближе к концу списка и это на 750RPM, не спасает его низкий FPI.
И что интересно, EK XE360 при 750 но с Push-Pull опять на первом месте. Реально хороший радиатор.
А вот в тестах Push/Pull на 1850RPM с разным потоком(взяли среднее) Coolgate G2 вышел на 5е место, рассеяв 461Вт(!), лишь немного отставая от XE360(471.7). А вот Coolgate CG360 в этом тесте ушел вниз(но не в хвост) - 382.22Вт.
В целом, для тихого режима Coolgate G2 360 очень не плох.
Последний раз редактировалось Breslavets 27.11.2017 6:42, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 08.07.2003 Откуда: Almaty Фото: 13
CrownA писал(а):
Это как это один и тот же радиатор и эффективен и не эффективен? Да ты гонишь!
Во истину гоню... - исправил - "Наглядный пример ниже, на примере Coolgate GG 360(эффективен на 750RPM) и Coolgate G2 360 10 FPI - НЕ эффективен на низких и хорош на высоких RPM." На втором месте на 750RPM HardwareLabs Nemesis 360 GTS с 16FPI и толщиной 29.6mm. На третьем - XSPC RX360 v3 - 45мм, 13FPI. ... Нет прямой зависимости между эффективностью на низких и FPI. Это устойчивый миф, см. на EK PE360(182.2Вт на 750RPM) FPI 38(!!!).
Другое дело, что при прочих равных все равно надо выбирать с низким FPI т.к. банально пыли будет меньше в радиаторе(или не будет её вообще).
только PUSH 750RPM
Вложение:
push750-3.png [ 48.26 КБ | Просмотров: 977 ]
Добавлено спустя 8 минут 59 секунд:
CrownA писал(а):
То есть по твоему таких считай, что и нет? Все тащатся от 1850 оборотов?
Не обязательно 1850, есть еще 1300 многих устраивает, и тут уже EK XE360 на первом месте.

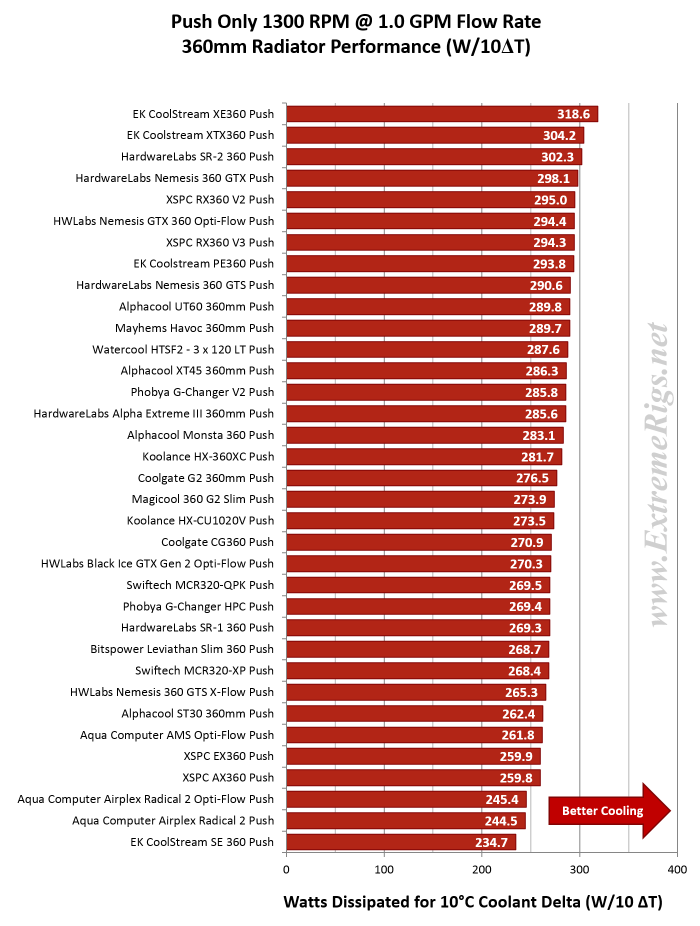

только PUSH 1300RPM
Вложение:
push1300-1.png [ 48.86 КБ | Просмотров: 960 ]

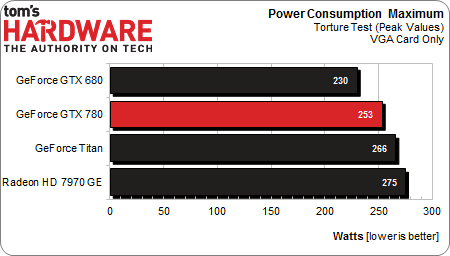

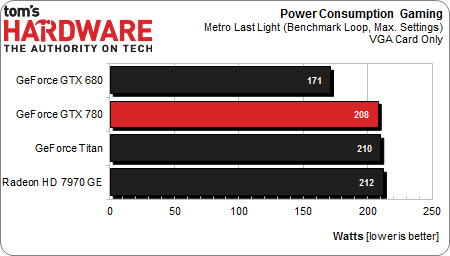

вот у тебя, к примеру ОДИН радиатор 3*140 - явно маловато на твой конфиг(2600K@4.3GHz+GTX780), ведь одна только GTX780 в играх жрет в районе 200Вт(в метро - 208Вт), 250Вт в Torture Test. Системник с 2600K@4.3GHz кушает 202Вт под Прайм95. И явно тишины нет будет под долгой одновременной нагрузкой(+- 400Вт) на видео и CPU. Ведь нельзя считать 1300RPM да еще НЕ в корпусе(а НА корпусе) тихими(и это 140, не 120ки).
Не чувак, ты что то путаешь. Классный - это сто сороковка с 7 FPI (мой профильный). Остальные чуть лучше отстоя
Ничего не путаю, в обзоре есть ссылки на статьи, и я говорю о этих двух моделях(Coolgate CG360 и G2), видимо они были доступны на 2016 год. Coolgate CG360 (Push) с 8 FPI - плохой FPI? B тебе уже ответили, что сейчас таких как у тебя не найти.
CrownA писал(а):
Вот на этой строчке мог бы начать и закончить и все было бы более менее верно
На самом деле да, в том же обзоре в принципе отмечается, что они все вполне себе ничего.... Кстати, Airplex который ASM(модульный) неплох на тихих, и он же используется в комплектном с помпой. Так что действительно - лучше с интегрированной помпой не найдешь, вот цены у них ... можно полтора HWLabs SR2 560 купить на один Airplex...
Последний раз редактировалось Breslavets 27.11.2017 8:25, всего редактировалось 17 раз(а).
Member
Статус: Не в сети Регистрация: 24.01.2006 Откуда: RU, Кемерово Фото: 21

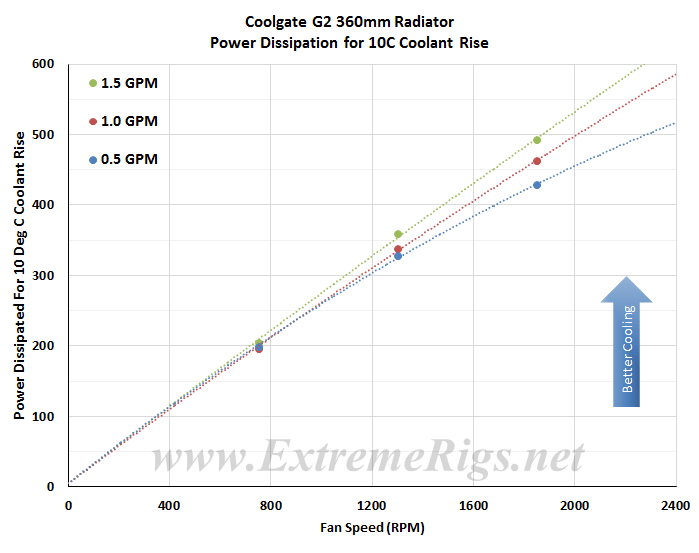

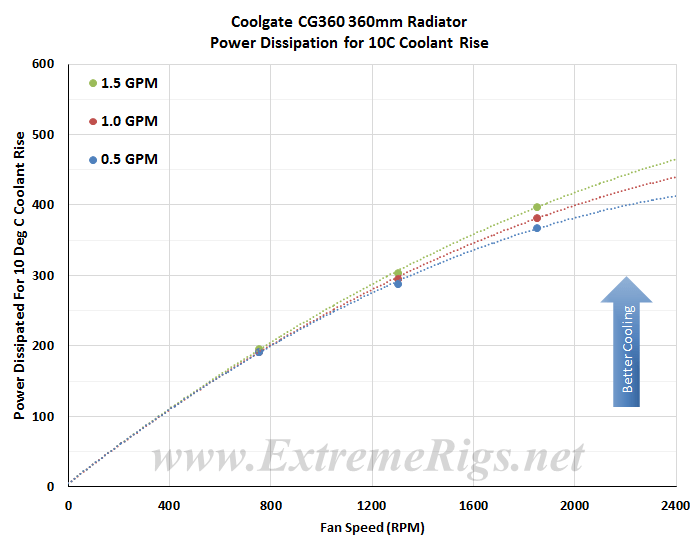

Breslavets и при этом на том же самом сайте представлены 2 занятных графика, из которых видно, что то самое превосходство CG-360 перед G2 360 на 750 оборотах полностью нивелируется уже на 800 оборотах, а дальше G2 уходит вперед. А если учесть, что хорошие 120 вентиля могут работать практически бесшумно на скоростях до 1000 оборотов, то тут уже предпочтителен будет именно G2 360.
