Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 12.06.2004 Откуда: Moscow Russia Фото: 66
AntonP, по пунктам 1 подходит для Extreme и Apex, если они конструктивно одинаковы то не факт что подойдет 2 без разницы, если моноблока не сушествует в природе, ставят отдельно на vrm
Member
Статус: Не в сети Регистрация: 25.12.2008 Откуда: Москва
AntonP писал(а):
Подскажите по компонентам СВО для R6E Omega: 1) вот такой моноблок подходит на нее или нет? https://www.ekwb.com/news/ek-releasing- ... herboards/ 2) вообще моноблок это правильно или лучше отдельно на VRM охлад ставить? 3) есть в природе водоблок на VRM R6E Omega черного цвета?
Не знаю как на омеге, а на моем энкоре VRM больше 55С не видел при потреблении 380 Ватт. Зачем ставить воду на такие материнки? Мне бы кто подобрал СВО для процессора с ТДП 500 Ватт. Хочу 5.0 на все ядра в играх и чтобы все это влезло в корпус мой.ЕКВБ может предложить не более 250 Ватт.
Member
Статус: Не в сети Регистрация: 20.02.2008 Фото: 0
AntonP не,не годится у омеги врм более развит, чем r6e, оно туда физически не встанет, если прям кровь из носу надо моноблок и именно на омегу, то пожалуй только битсы тебе в помощь сегодня, внешний вид на любителя конечно, но там проц врм и 10g aquantia под водой
Member
Статус: Не в сети Регистрация: 21.03.2003 Откуда: Москва
bomber91 писал(а):
AntonPне,не годится у омеги врм более развит, чем r6e, оно туда физически не встанет, если прям кровь из носу надо моноблок и именно на омегу, то пожалуй только битсы тебе в помощь сегодня, внешний вид на любителя конечно, но там проц врм и 10g aquantia под водой
У меня при сильном разгоне начинает выть вентилятор VRM, собственно, единственная проблема. Посоветуйте отдельный VRM водоблок на омегу тогда. Битсы не нравятся визуально от слова совсем.
Добавлено спустя 1 минуту 16 секунд:
skydan писал(а):
Мне бы кто подобрал СВО для процессора с ТДП 500 Ватт. Хочу 5.0 на все ядра в играх и чтобы все это влезло в корпус мой.ЕКВБ может предложить не более 250 Ватт.
только кастомка подойдет, у меня около 500Вт процессор потребляет, держит Монста 360 + вертушки 3000 оборотов.
_________________ 3175X|Evga SR-3|192Gb|2Tb 970 Evo Plus|RTX4090|AX1600i|PG27UQ|MO-RA3 420
Member
Статус: Не в сети Регистрация: 20.02.2008 Фото: 0

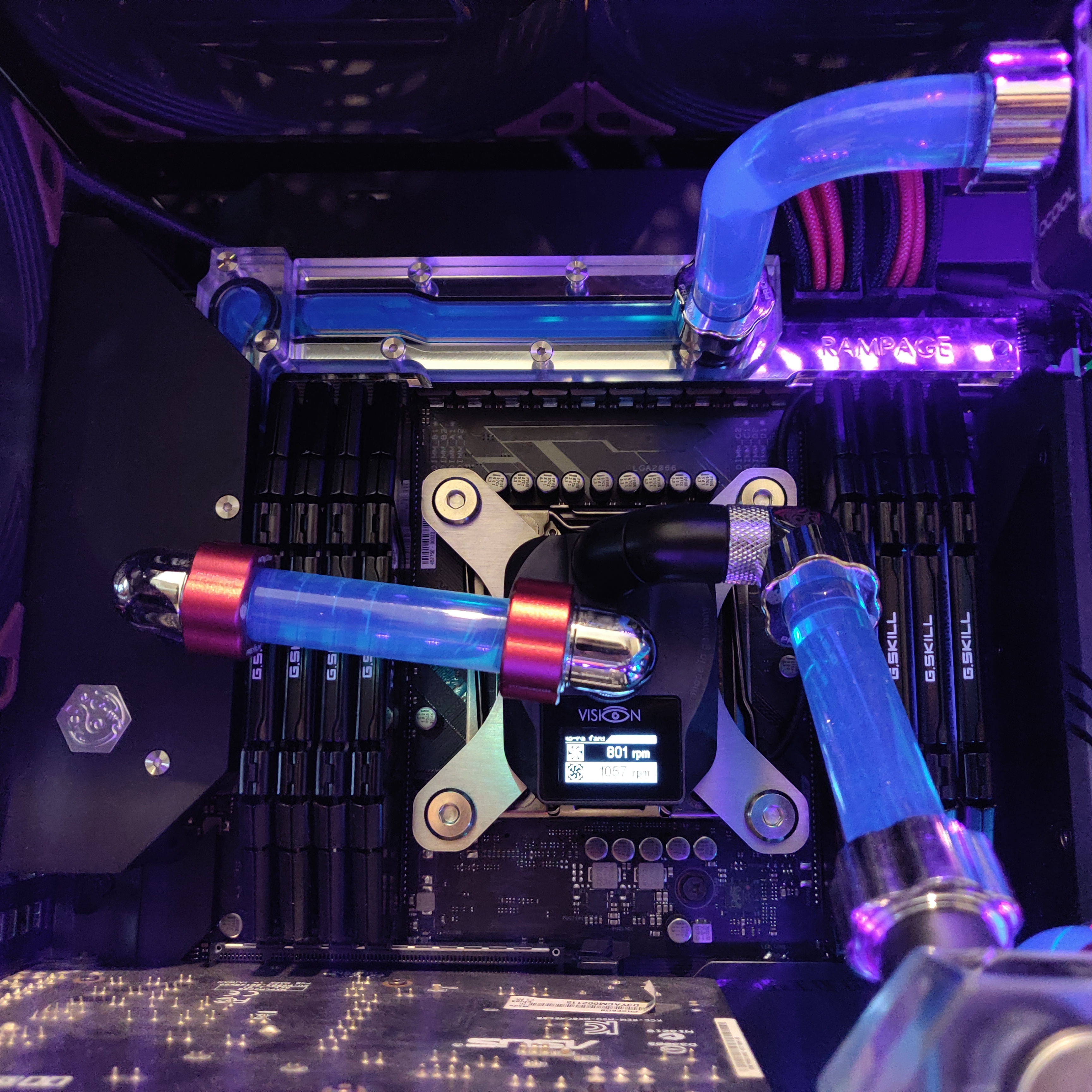

AntonP я не нашел врм онли под омегу поэтому заказал весь битсевый сет но использовал только врм часть с аквантией, при этом продолжая использование аквовского водоблока
последняя ревизия битсев допускает использование как на омеге так и на энкоре,у меня была первая, поэтому на энкор просто взял екшный моноблок, только вот руки не дойдут поменять жду аквовский водоблок на стрикс чтобы одним разом все сделать,но сдается мне что екшный моноблок даст хуже температуры чем Оптимус хоть и с диким гдс у первого
Member
Статус: Не в сети Регистрация: 20.02.2008 Фото: 0
AntonP верно ,если речь идет о пластиковой накладке с экраном встроенная панель которые раньше шли отдельно от материнских плат не нуждается в демонтаже ни в случае с первой ни со второй ревизией битсев ни в случае отдельно продаваемого врм охладителя в случае перехода на энкор и ек удастся сохранить и панель i\0 и даже пластиковую накладку с экраном
Последний раз редактировалось bomber91 03.12.2020 16:47, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 16.01.2012 Откуда: Новороссийск Фото: 46
Frost писал(а):
Я себе так давненько заказывал упаковку таких винтов. Лежат, есть не просят.
Frost Я себе тоже заказал, уже едут. Просто думал у нас купить можно. Но это либо партию из 1000 штук брать, либо доставка дороже самих винтов. Проще с али.
Member
Статус: Не в сети Регистрация: 20.02.2008 Фото: 0
[b]AntonP[/b] энкор и ек Или вариант на фото выше дырка будет но i/0 прикрыта Или оставить врм а покое Уже навряд ли кто то выпустит что то достойное под наши мамы
Добавлено спустя 2 минуты 48 секунд: AntonP дырки в корпусе не будет ни в одном из случаев io панель не демонтируется при установке только пластиковая накладка с экраном я неверно понял вопрос если беспокоит только это
Member
Статус: Не в сети Регистрация: 21.03.2003 Откуда: Москва
bomber91 спасибо
Добавлено спустя 8 минут 51 секунду: Посоветуйте хорошие медные радиаторы для нового корпус (Caselabs SMA8). Есть места под 560 и 480 радиаторы, собственно, хочу собрать тихую систему. Что смотреть? Монста?
_________________ 3175X|Evga SR-3|192Gb|2Tb 970 Evo Plus|RTX4090|AX1600i|PG27UQ|MO-RA3 420
Member
Статус: Не в сети Регистрация: 24.01.2006 Откуда: RU, Кемерово Фото: 21
skydan Болты всегда с радиатором идут в комплекте, поэтому отдельно не надо заказывать. Кольца для фиттингов опять же только для резерва если брать отдельно.
Коврик ставится для удобного слива контура для обслуживания. Ставишь по возможности в самой низкой точке контура.
Member
Статус: Не в сети Регистрация: 25.12.2008 Откуда: Москва
Syber писал(а):
skydan Болты всегда с радиатором идут в комплекте, поэтому отдельно не надо заказывать. Кольца для фиттингов опять же только для резерва если брать отдельно.
Коврик ставится для удобного слива контура для обслуживания. Ставишь по возможности в самой низкой точке контура.
Спасибо. На сайте ЕКВБ не понятно идут ли болты с радиатором, поэтом и заказал. Значит краник можно ставить в разрез шланга? Для этого надо какие-то хомуты покупать или фитинги?
