Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 03.02.2016 Фото: 7
FSergey я надеюсь вы обратили внимание на вилку значений при оборотах до 1200 включительно. На мой вкус любой из этих радиаторов(за исключением пары аутсайдеров) подойдет, если у них нет каких то других минусов помимо +-5% эффективности. Думаю все кроме "самых самых" эстетов переживут итоговый рост температуры контура на 1-2 градуса.
_________________ Ryzen 7 5800x3d CO -30, x570 Aorus Elite, DDR4 16GBx2 Ballistix 3600 cl16, ASUS RTX 3070ti TUF, Define R5, Custom Water loop
Member
Статус: Не в сети Регистрация: 13.06.2010 Откуда: Актау Фото: 4
Что касается шумности и продуваемости "толстых" радиаторов(от 45 до 60 мм) с низким FPI от 12 и ниже, и тонких(до 30 мм включительно) с их FPI от 15 и выше. Думаю, тут, будет более наглядно выступать в качестве примера, аналогия с сеткой различной плотности. Чем выше плотность ячеек, и, соответственно, чем меньше размер этих самых ячеек, тем сложнее будет что-либо протолкнуть через нее(фильтры так устроены). На это потребуется больше сил и энергии. При попытке переместить одинаковый объем воздуха, через разную плотность ламелей - "фильтр" с крупной ячейкой и мелкой - шума будет меньше там, где воздушный поток будет испытывать меньшее аэродинамическое сопротивление.
Member
Статус: Не в сети Регистрация: 22.08.2016 Откуда: Москва Фото: 232
FSergey писал(а):
что то не верю я такому тесту, иначе все бы ставили ст30)
ну вобще то одним из лучших тонких считается HL GTS но резестивный очень, ну и по этим тестам st30 тоже смотрится не плохо , у меня просто эти радиаторы уже были вот и ставлю так бы может xt45 или SR-2 лучше взял .
Добавлено спустя 16 минут 28 секунд:
helm писал(а):
Что касается шумности и продуваемости
логично, но вот как то тестов по этой теме не встречалось хоть сам экспериментируй
Добавлено спустя 14 минут 13 секунд:
FSergey писал(а):
Пост был в тему о супер радике ст30
я не писал что это супер радик да и тест 12 года что ли с того времени еще различные интересные радиаторы повыходили.
Member
Статус: Не в сети Регистрация: 06.02.2011 Откуда: Красноярск Фото: 104
iDarkEmpire у любого автомобилиста знакомого попросите 50-100гр чтобы вода не цвела хватит и 3% в такой концентрации пойдёт любой антифриз. Если хотите более концентрированный то там по хорошему надо или пищевой или котловой тот же термагент эко (в леруа продают) А вообще есть соотв. тема почитайте.
_________________ Мне нужен мир! Желательно целиком. Мой MORAzilnik https://forums.overclockers.ru/viewtopic.php?f=118&t=621777&p=16776668#p16776668
Member
Статус: Не в сети Регистрация: 09.09.2004 Откуда: NY Фото: 8

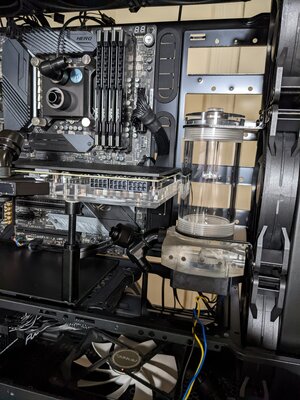

На финишной прямой по сборке контура, стадия примерки. В ожидании финальной поставки порции мелочевки, как то поворотные переходники, нижняя крышка-радиатор для DDC, пара быстрых 140мм Be quiet на вдув. Вопрос же в текущий момент касается модуля топ-резервуар. Это Альфакул Eisbecher 150мм. Колба не фиксируется достаточно плотно в крепежных кронштейнах, при том что затяжка по резьбе уже на пределе. Тянуть дальше - есть риск что плексигласс треснет. Кто как решал этот вопрос, если таковой был? Чем-то подклеить внутреннюю окружность на кронштейне? Там не хватает меньше миллиметра.
Member
Статус: Не в сети Регистрация: 06.02.2011 Откуда: Красноярск Фото: 104
inzer890 я правильно понимаю, что есть зазор между кронштейнами и колбой? если так то можно изнутри кронштейна проклеить 2х сторонним скотчем (не снимая защиту) он толстый и мягкий поэтому не покарябает колбу и обеспечит плотное прилегание, ну и клеится легко
_________________ Мне нужен мир! Желательно целиком. Мой MORAzilnik https://forums.overclockers.ru/viewtopic.php?f=118&t=621777&p=16776668#p16776668
Member
Статус: Не в сети Регистрация: 09.09.2004 Откуда: NY Фото: 8
SERO91988 писал(а):
правильно понимаю, что есть зазор между кронштейнами и колбой? если так то можно изнутри кронштейна проклеить 2х сторонним скотчем (не снимая защиту)
Да, всё именно так обстоит. Ещё бы треть витка резьбы на колбе, причем и верх и низ практически симметрично "болтаются". Странно весьма для заводских компонентов, идущих единым комплеком поставки. И, да, думаю, тонкий двусторонний скотч оптимально подойдет для фиксации. Спасибо.
Ребят, хотел взять Arctic Freezer II 280/360/420 примерно за 11000руб. Но подумал, может лучше собрать самому за 10-15тысяч. Хотелось бы заказать все сразу в одном месте, собрать и забыть. Посоветуйте максимально бюджетно, но достаточно, что взять для i7 12700k, скажем для браузера и игр. Накидайте вариантов?
Member
Статус: Не в сети Регистрация: 22.08.2016 Откуда: Москва Фото: 232
GlukoO с авито можно бюджетно собрать но надо мониторить выгодные варианты , с магазинов надо ждать акции вот у ЕК была недавно можно было ватер CPU по 20-30 евро купить и что то там еще было по интересным ценам толи фиты и вентиляторы .
