CrownA IceFireW спасибо, всё учёл, проверьте пожалуйста. Должно не хватать только фитингов (возьму на али) и гребаных вертушек

хватит объема радиаторов, нормальные ли шланги, ничего не забыл? Спасибо большое за помощь

В любом случае шланга другого нет.

Смысл? Можно построить и без угловых на прямых на первый раз, зато все придет вместе. Если не ошибаюсь, то 10 шт, но с запасом 12.
Воды нужно 2 пузыря.

Площади/поверхности . Приблизительно 100 ватт рассеиваемой тепловой мощности на секцию радиатора 120х120мм и примерно 140-150 ватт на секцию 140х140мм.
Это очень упрощённо-прикидочно, но работает и теперь можешь сам сказать, хватит или нет.

Да нормально там всё у штатного крепления )



Это вам покажет прозрачный резервуар.

Еще желательно кран для слива и поставить его в нижней точке.

Регулировка оборотов как регулировка не используется, только как способ точно (с шагом 1%) выставить нужные обороты. Помпа работает на постоянных оборотах. Я например гонял вначале на 75%, потом по мере эволюции системы и снижения её шума, стал помпу слышать, сейчас на 86% крутится, тембр приемлемый (помпа один из самых громких компонентов сейчас)

Добавил вот этих, вроде такие говорили, не крашенные и под мои шланги https://www.ekwb.com/shop/ek-stc-classic-10-16-nickel
Воды добавил две. Вот только кран у них найти не могу... На него тоже же два фитинга нужны? Как он у них называться может.. Точно не Crane

Добавлено спустя 1 минуту 7 секунд:

На киловат по ходу хватит

Я бы сказал что это всё таки вопрос предпочтений по разводке контура. Никаких смертельных вибраций у помпы с резервуаром, которые невозможно убрать, нет. Плюс у комбо помпа-резервуар такой что меньше фитинговых соединений (экономия, доп.надёжность от протечек), компактность. Плюс раздельной помпы и резервуара в лучших возможностях виброизоляции - резервуар с жидкостью массивный и может усиливать эффект вибрации. Но на практике это не нерешаемая проблема.

Полностью дело вкуса. При сливе откручивается фитинг и корпус кладется на нужную сторону чтобы слить.

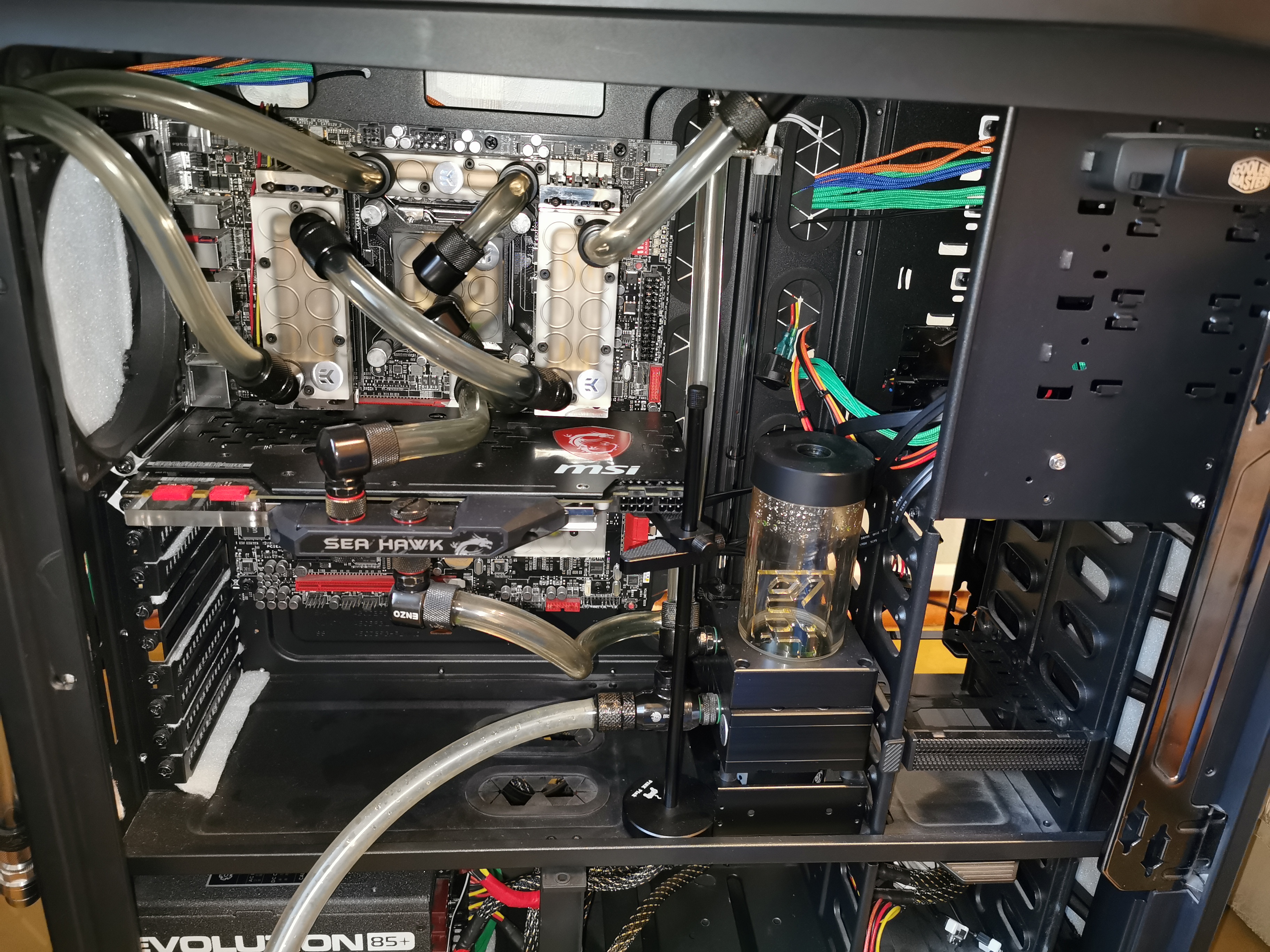

В идеале 1 поворотный уголок. Идеал - в моём фотоальбоме
В компе - так как на фотке. Надо слить - повернул и сливай куда хочешь. Хоть в тазик, хоть в бутылку. Поворотный уголок это позволяет.
И само собой ничего не надо откручивать и тем более ничего не надо валять

#77

Удобно, я согласен. Но не могу у EK найти гребаный кран.
upd. во, наконец то https://www.ekwb.com/shop/ek-af-ball-va ... 1-4-nickel

Купишь, где найдёшь. Не ходовая часть , без него работать будет. Только заранее спроектируй, где он будет.

Я в таком примере смог решить проблему только уменьшением объема резервуара (с 350 до 100мл) при жестком соединением с помпой.
С отделенным резервуаром на шланге было заметно тише.

https://www.ekwb.com/shop/ek-af-ball-va ... 1-4-nickel 1 шт
https://www.ekwb.com/shop/fittings/extr ... -splitters 1 шт
https://www.ekwb.com/shop/ek-af-extende ... 1-4-nickel 2 шт
https://www.ekwb.com/shop/ek-csq-plug-g ... dge-nickel 1 шт
+ 1 фитинг из тех, что выбрали.
Если топ будет внизу, то тогда строиться из выше написанных железок, фото есть на странице крана.

Да как у вас и сделаю наверное, на видяхе. Удобно, только вкручу вниз для начала, а потом фитинг поворотный докуплю. Хотя... мне наверное такая схема не совсем подойдет т.к. в нижнем отсеке корпуса будет радиатор.. Кстати, это же нормально, что он будет ниже помпы и бака? не страшно?

На его корпусе если приложить руку, то ощущаться будет, но если не прикладывать, то не узнаешь работает помпа или нет, тк это корпус не из фольги его чтобы поднять нужно одеть Тяжелоатлетический пояс.

Добавлено спустя 2 минуты 43 секунды:

Я лично имел дело только с МОРА -3, но по идеи луше внизу, тк воздух после заполнения радиатора должен выйти вверх.

Можете пояснить, не совсем понял? В принципе помпу можно расположить чуть ниже радиатора даже, а вот бак вряд ли выйдет..

Нормально. Тем более, что из этого нижнего радиатора жижку сливать вообще ни к чему.
У меня радиатор на крыше и я его тоже никогда не сливаю - у меня 2 БРС размыкаются и отсекают эту часть контура, поэтому сливать надо максимум грамм 150-200 из общего объёма ровно в 1 литр.
Ну а чтобы помпа всегда была в воде, это ты, как конструктор, должен обеспечить по любому.

Вот не работает это, проверено (вернее помогает очень немного), помпа с резервуаром из-за вибрации начинает работать звуковым излучателем, а корпус толко слегка это тушит, но это конечно пограничные у меня были случаи (выжать максимум из минимума), но и помпа у него 23W.
