lame3

И вот так даже можно играться, с такими частотами и температурами

А чем заводские варианты не устроили, фото есть интересно очень?

Не знаю ))
Хотелось с впуском в центре.
Хотелось с минимальным ГДС.
Хотелось самому ))
Микро каналы ещё будут ))
Из заводских всё либо дорого, либо не то что нужно.
Короче захотел так и всё тут ))

smile-777 , не было мыслей сделать хорошую универсальную модельку и пустить в народ?)

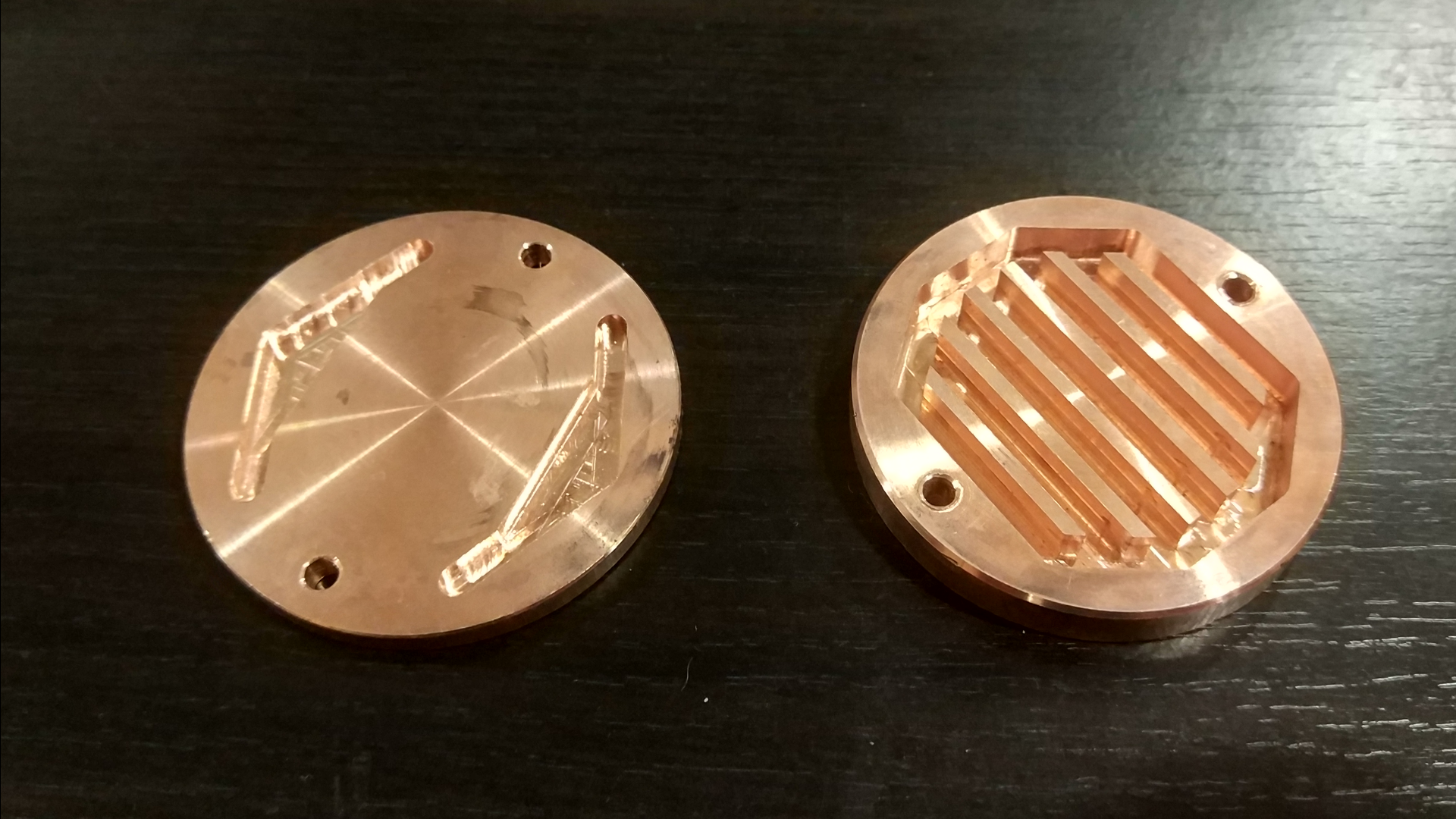

Была. У меня на руках четыре варианта.
На фото два последних. Тот что слева - под микро каналы.
Отличия всегда в толщине рёбер, их количестве и расстоянии между ними, а ещё толщина основания разная.
Мысль была выяснить идеальный "домашний" рецепт.
До коммерческого образца далековато, но тесты начал.
Сравнивал с AIO водой от корсар. Разница конечно огромная в пользу кастома.
Но без сравнения с заводским водоблоком двигаться дальше не получится.
Пока только в пределах своих изысканий улучшаю результаты )))

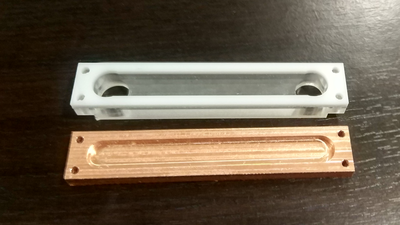

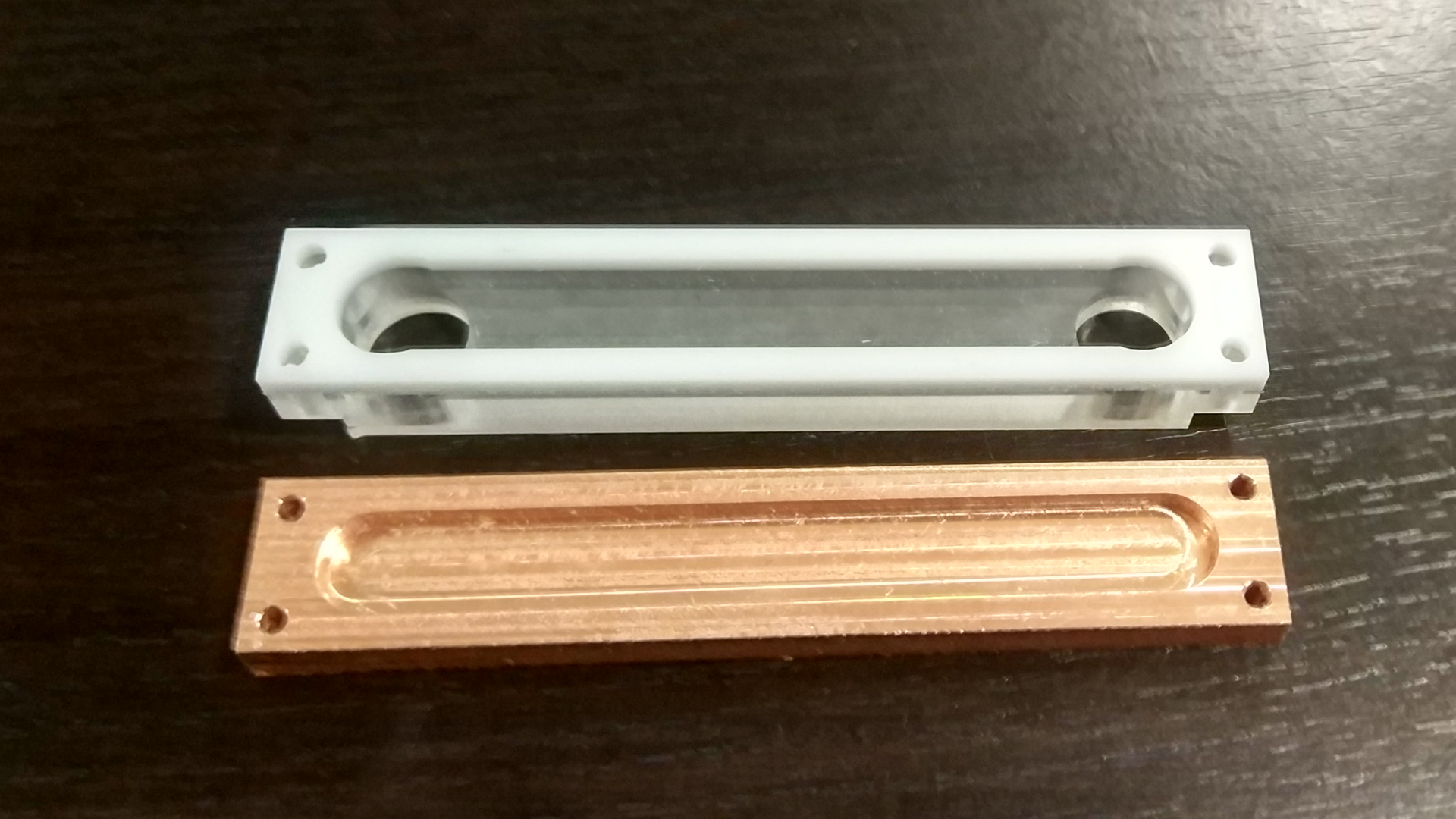

Дома ещё пару фоток сделаю, скину. Там крышка из акрила интересной конструкции:
впуск сверху через узкую щель, поперёк рёбер, а два выпускных отверстия - скруглённые треугольники, по форме ниши в меди.
Все сечения рассчитаны так, чтобы были больше сечения входного фитинга, т.е. самое узкое место - фитинг и шланги.

Это да бывает что хочется самому, а то что есть в продаже не устраивает но у меня лично упирается все в то что нет приличного инструмента для реализации идей, а то что делал по качеству не устраивает хотя работало, насчёт дорого ну не знаю помойму на авито можно найти приличный ватер от 1000 до 2500 даже новый например ek supremacy evo

Ох уж эта микроканальность

замена шлангов и фитингов с 10/13 на 13/19-что то даст?

Кроме эстетического удовольствия нет

Наличие инструмента - в этом деле как раз и есть не единственная ли мотивация порукоблудить. Но вот невозможность "соорудить" в домашних условиях микроканалы - точно контр-мотивация.

Теоретически может дать уменьшение суммарного гидравлического сопротивления контура, т.к. при его расчёте - в формуле Дарси - диаметр трубопровода находится в знаменателе. Но если контур не выходит за пределы компа, то заметить практический профит от изменения ГДС при замене шлангов на более "толстые" - наверное, задачка непростая...

На счёт каналов есть задумки, но есть мнение, что и без низ можно обойтись!
А ещё мне в страшных снах снятся забитые микроканалы

Обойтись-то можно - но вопрос в разнице эффективности теплоотвода, и - соответственно - степени потенциального разгона.

Да, проблема. Ну надо фильтр использовать.

Буду сравнивать, дам знать ))

чем у вас там микроканалы забиваются то? из водопровода чтоль воду наливаете?

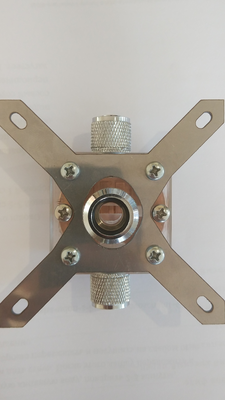

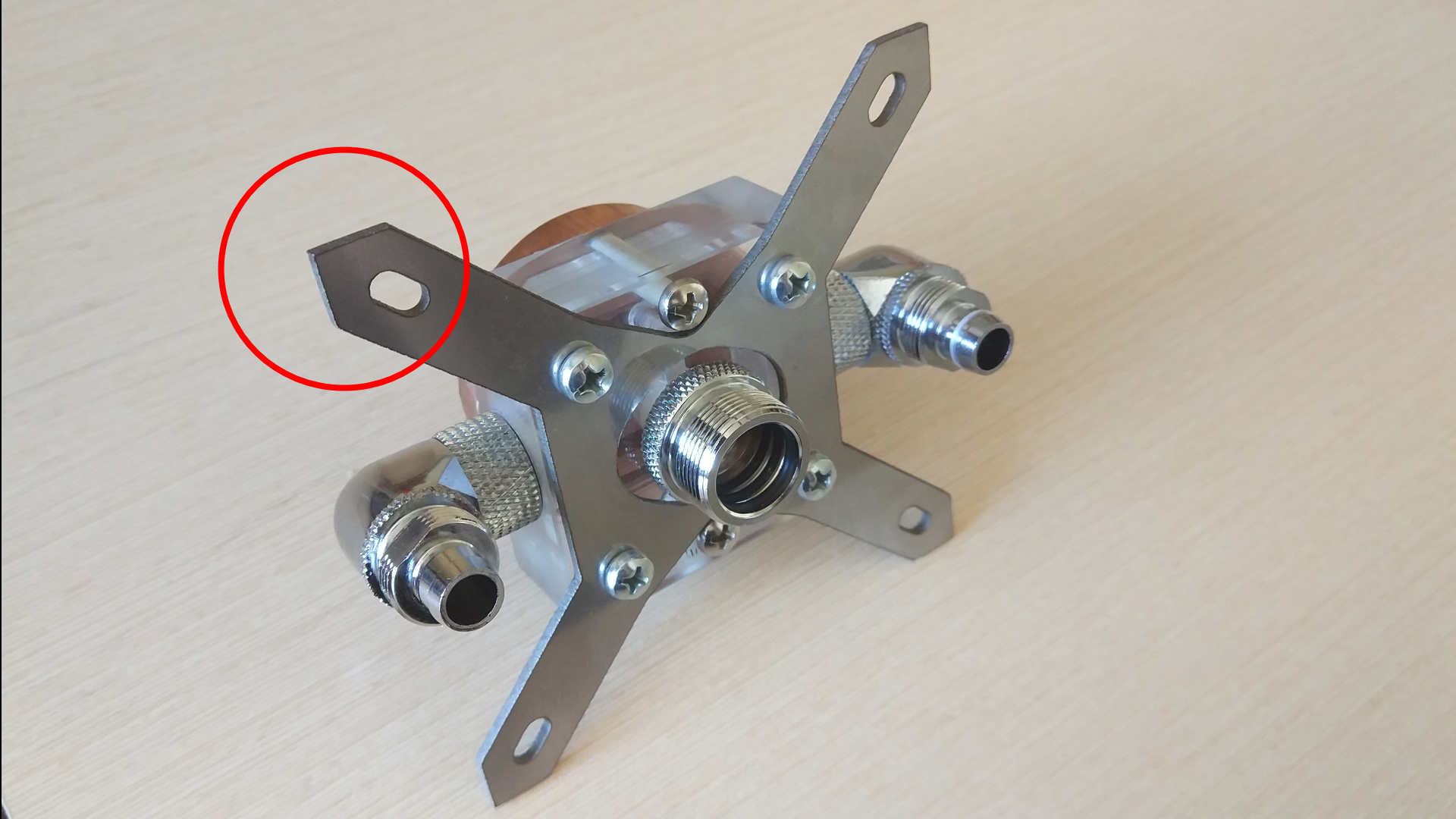

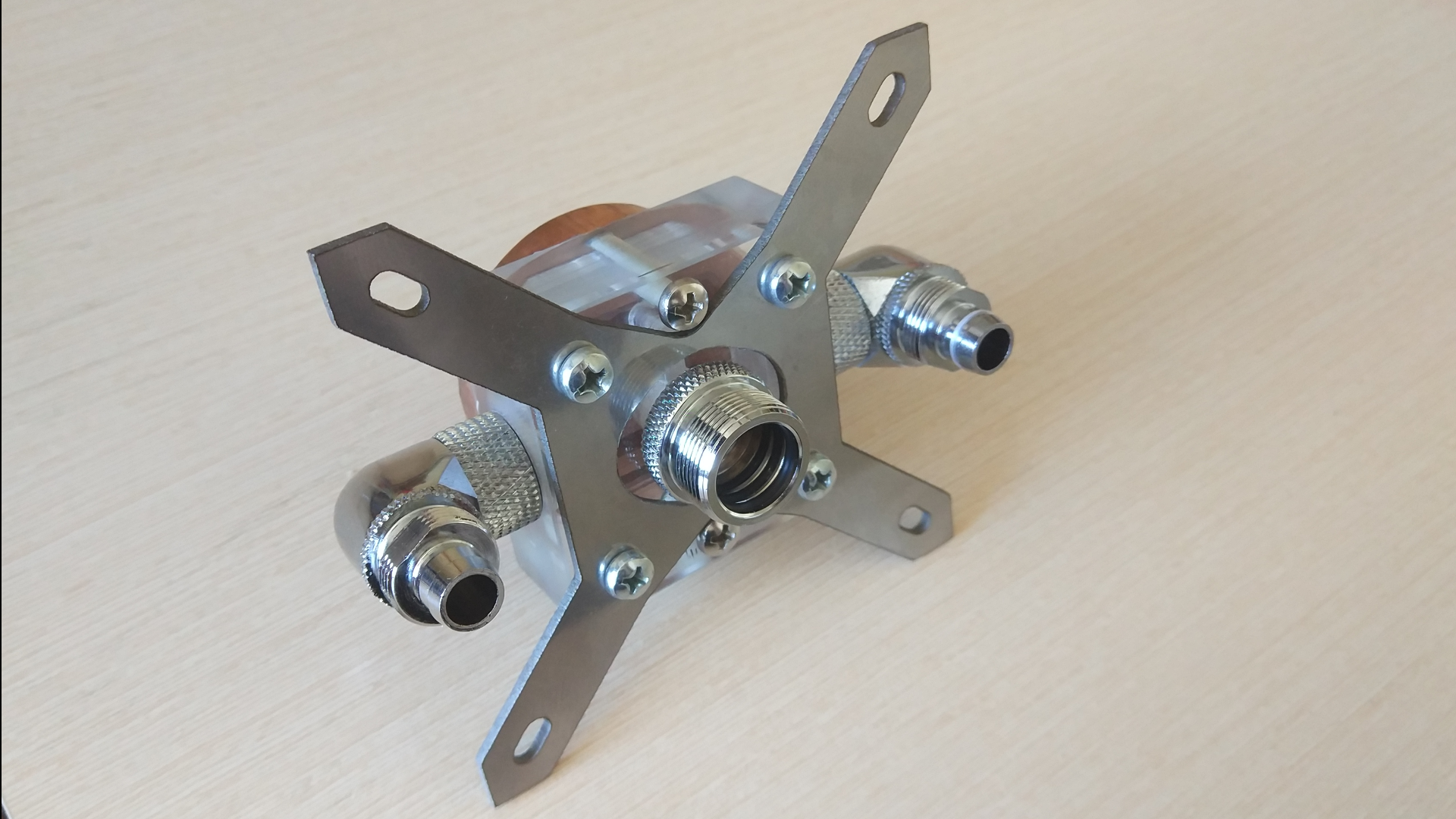

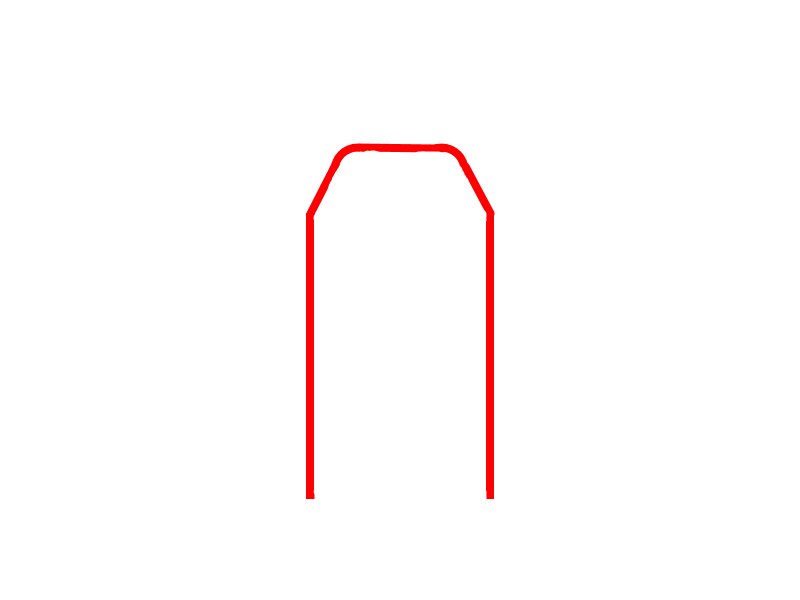

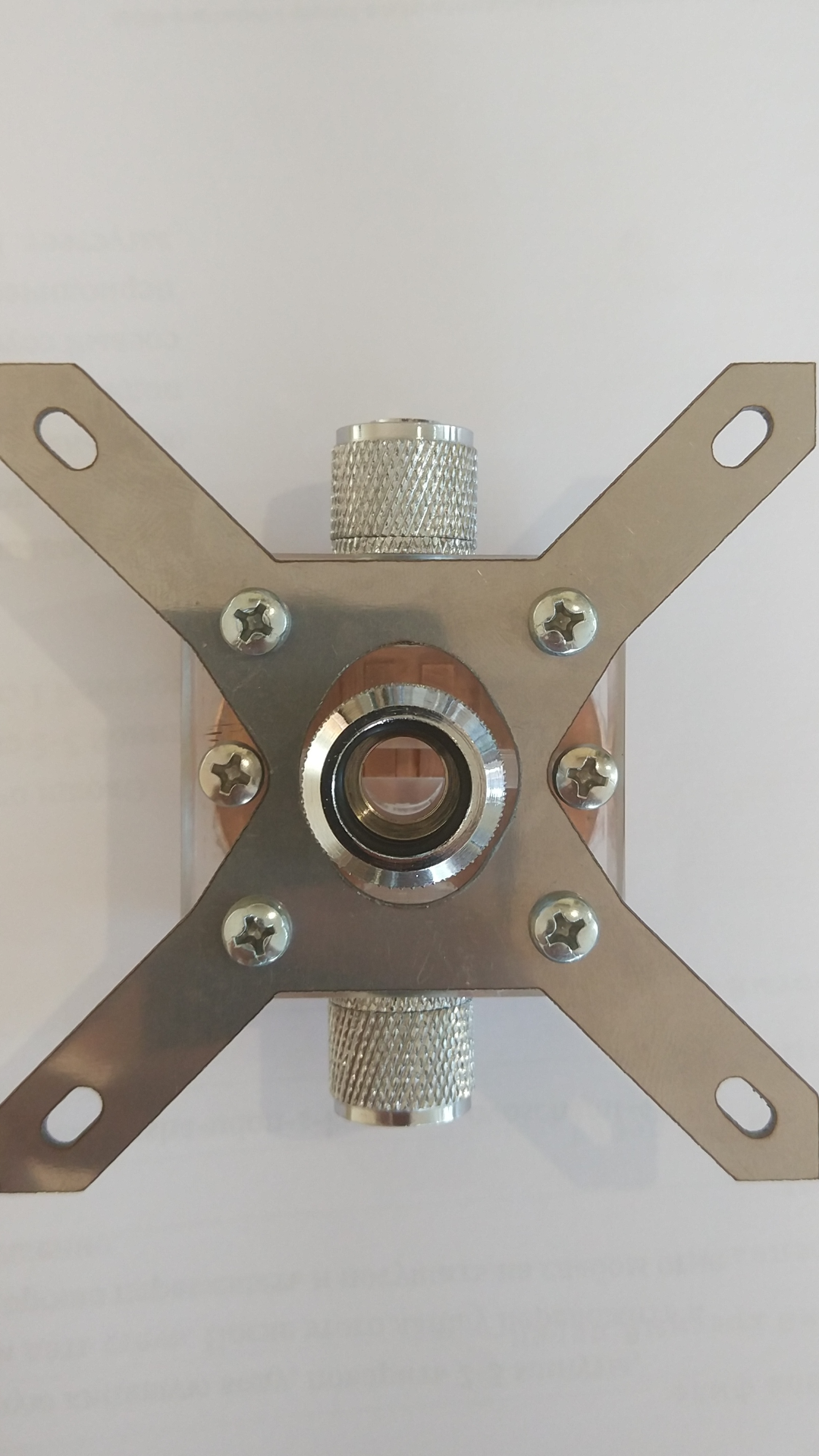

smile-777, забыл про главное-то: в целом исполнение водоблока просто огонь (хотя дизайн, предполагающий использование тройника - на выходе, насколько я понимаю - решение не совсем однозначное). Если осилите микроканалы - без вопросов место на рынке водоблоков гарантировано 100%. Единственное ИМХО - я бы порекомендовал скруглить "стрелы". Точнее, не именно скруглить, а "сточить", добавив 2 скругленных угла.

Ах, да, сорри - ещё бы шурупы со шляпками заподлицо (которые на металлической рамке; на акриле не надо )...

У меня пластификатор там накопился от шлангов, было дело. Немного, правда.

У меня ничего не забивается )) Но страх есть
А возможности сделать микроканалы простым способом нет.
А профита от микроканалов может быть совсем мало.

Axiom

я перешел на резиновые шланги, дабы этот последний косяк исключить )

А зачем? Если подача в центре, то на торцах "стрел" вода выходит и углы по идее никак не мешают.
Или думаете там будут области с застоями нагретой жидкости?


Тут да, пробный вариант. Крышка акриловая на стадии прототипа.


Другие варианты центрального впуска я пока не пробовал реализовать, но они конечно же есть.
Варианты обыграть тройник продумывал. Без него по-любому лучше.

Вы не поняли. Я про "стрелы" рамки.
