Тема предназначена для совсем "зеленых" новичков, которые слабо представляют себе, что такое СЖО, и не знают, куда обратиться и с чего начать.
Если вы новичок и не можете определиться, куда написать - вам сюда!
Тема является аналогом темы СЖО. Общие вопросы, но более "открыта" для новичков: ЖК за повторные вопросы и игнорирование поиска тут выдаваться не будут.
Здесь не наказывают даже за самые глупые вопросы, зато строго наказывают за любую агрессию в адрес новичка и ответ не по теме вопроса.
Одним словом, новички - не бойтесь, спрашивайте!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Egor008
В моём случае для ЦП + ГП минимально необходимы оказались 4 радиаторные секции 140 мм. Т. е. 2 секции - мало для одного топового ЦП, 3 секции будет мало для топового ЦП вместе с одной топовой одночиповой видеокартой. Для 2-SLI / CF надо уже 6 секций, чтобы увязать качество охлаждения и тишину.

Есть задача - вынос батареи радиаторов на некоторое расстояние от корпуса.

Первоначальная идея - поставить быстросцепы - идёт лесом (2-2,5к за две пары... ).

Пациент - микрокорпус (грубо 30*30*6см), внутри ватеры и шланги.
В боковой стенке два отверстия под заводку шлангов.
И вот тут задача прогрессирует во что-то несуразное:
- тупо два шланга проходят через отверстия - не очень удобно будет сливать (радиаторы будут выше корпуса)
- шланги подключаются к корпусу через проходные фитинги (зачем? внутри всё цельно/жестко скоммутировано и уже трогать ничего не надо - просто добавь воды)
- оба шланга подключаются к корпусу через шаровые краны - не уверен, что есть "красявые" маленькие краны под G1/4" (да хоть под кран с внешней резьбой G3/8" - в ней прекрасно G1/4" нарезается), а водопроводный G1/2" - это алес
- две пары быстросцепов болтаются снаружи корпуса (выше написал - слишком дорого)
- какие ещё варианты возможны?

Sonic-Chainik
Водяное охлаждение - часто задаваемые вопросы + FAQ. #12779041

Sonic-Chainik может картинки добавиш? Будет понятней чего и как.

Купил у китайцев 4 кранчика по паре баксов. Прекрасно выполняют функцию быстроцепов. Так же между ними можно шланг менять в длинну если понадобится.

IceFireW Я ж для себя делаю. Какая отдача?

yasoroka Всё на стадии карандашных набросков и попыток освоить Scetchup.

"Отдача" ведь не только в деньгах может выражаться

TheBeast1590
Хорошая идея с кранами! Взял на заметку.

Sonic-Chainik
Основы СкетчАпа за полчаса изучаются, этого даже для моделей средней сложности хватит.

Жёсткий_Чебур А вот ни фига.
Есть куча тонкостей.

Например, часто промахиваюсь точками пересечения. А потом "часами" пытаюсь найти косЪяк.

Sonic-Chainik
самое главное для себя вывел с SU - маломальские элементы объединять в компоненты. проще потом компонент отредактировать, чем модель переделывать. ну и компоненты запросто из модели в модель переезжать могут...

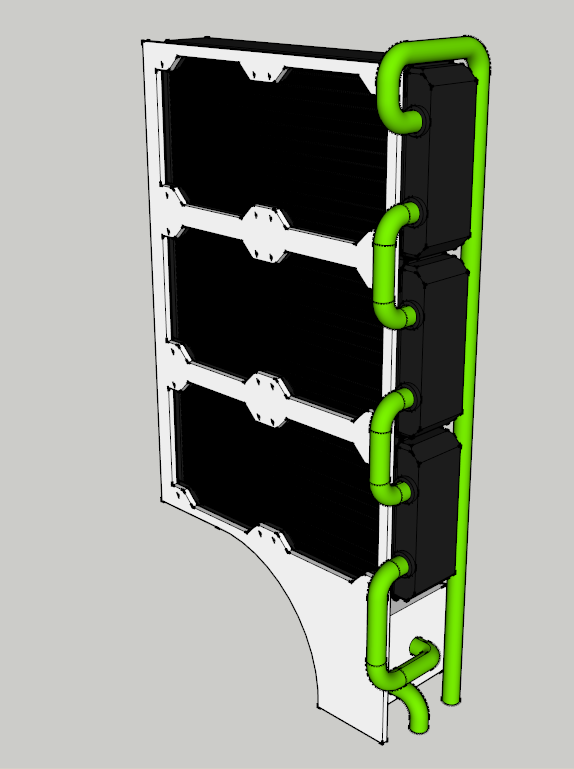

Первая ревизия. По макету не заморачивался, но радиаторы разные (толщина 60, 32 и 25мм соответственно).



Помпа снизу, ротор в вертикальной плоскости. Забирает воду из нижнего радиатора и гонит в комп (вниз).
Вентиляторы на push.

С учётом отступа от стены, высота конструкции около 13см.

Есть ещё вариант - помпу ориентирую в горизонтальной плоскости там же, либо вообще, всю конструкцию просто поворачиваю на 90гр в горизонт.

Собственно вопрос - смущает как идёт длинный шланг притока. Может, не стоит вести его до самой верхней точки, а замкнуть на средний радиатор? Правда, получится "заворот кишок"...

Что скажете?

Угу, заправка или выгон воздуха усложнятся. От развития аналогии воздержусь

Sonic-Chainik интересная програмка, думаю заморочюсь, спасибо.

13см. - это что за высота не понятно.
На чертеже радиаторы одной толщины.

Теоретически :
Если в таком положении эскиза, как сейчас сделать три входа жижи через "т"
и три выхода то оба шланга будут параллельны и семетричны.
Скорость потока на входе разделить на три, а время прохождения жижи в радиаторе и тепло отдача увеличиться.
На выходе потоки соединяться и вернутся к начальной скорости потока.

Можно:
Верхний радиатор поставить рядом, входами сверху, тогда шланги будут почти в центре
и завести их сзади конструкции. Также разделив поток на три.

NONsens Если скажу, что в контуре нет и не будет бачка, полагаю, картина "как я выгоняю воздух из контура" - для вас может стать сущим батхертом.


Ранее спрашивал - на каком расстояние всё это вешать ОТ стены, чтобы воздух нормально расходился.
13см, если хотите, толщина конструкции = расстояние от стены + толщина самого толстого радиатора + крутилятор.

Поэтому и написал, что не стал заморачиваться.

Либо не понимаю, либо у меня слишком буйная фантазия.
Типа так?
#77

Sonic-Chainik Ну, да.

yasoroka Доб.отверстия у меня только в одном радиаторе. В остальных штатно по два.
Так что, опять придётся изображать Марио.

Sonic-Chainik Так, самое то! Шланги будут немного заплетаться друг за друга и идти рядом.

yasoroka Порисовал на бумаге - нет, мне не нравится.
Да и столько угловых фитингов нет в запасах (про Т-тройники вообще молчу).

Sonic-Chainik ок.
Можно попробовать сложить рады веером.
Вертушками примерно выровнять {глубины }
А в нижний полукруг запихать помпу.

Скажу что очень важно что бы залив воды в радиатор был в самой верхней точке и чтоб воздуха в радах/системе не осталось. Иначе будут бурлить.
