Тема для обсуждения общих вопросов по СЖО (теория, тенденции, перспективы и направления развития и т. п.), не попадающих под тематику других тем.
Ну и некоторая профильная "флудилка" для завсегдатаев (флуд и оффтоп без тэга [офф] - наказуем, как и везде)!

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Физика будет моими доказательствами "high flow next" - всё тот-же механический расходомер с "крыльчаткой". Любой МЕХАНИЧЕСКИЙ нужно калибровать в зависимости от вязкости жидкости. Любой. Механика - она такая
А по поводу ддедушки - да не такой уж и не "узкий круг" - "лаборатория Игоря" вполне известный ресурс. Только вот тестами там он редко занимается И часто бывает "факапы"(вспомните тест вентиляторов Альфакул Апекс!). Сравнивал "Игор" с "Keyence FD-Q10C" - самый ДЕШЕВЫЙ. можно сказать даже "дешманский" ультразвуковой потокомер(в классе компактных УЛЬТРАЗВУКОВЫХ покомеров). Плюс - сравнивал на ВОДЕ. Дистилляте. Про китай - у него чётко идёт "восходящий участок". далее предел. на котором крыльчатка уже "не успевает". - поток быстрый и проходит "мимо". на нормальной "жиже" показания будут апсолютно другими Во ведь это "Игор"!!! Зачем делать тест в РЕАЛЬНЫХ условиях?

У меня старый потокомер INS-FM18D
Раньше показывал поток в районе 2,3-2,8 л/мин, может поток и упал ниже приемлемых параметров, все таки фильтр в контуре есть (надо бы его проверить ), но на температурах ЦПУ и ГПУ это никак не отразилось.


ее не видно )


в смысле вбиваете, к ним прога какая-то идет, в которой и проводится калибровка?
считал, что все обрабатывает и выдает на экран сам расходомер.

а зачем вообще потокомер нужен в обычной эксплуатации?

у вашего - надо в настройки зайти. Но для ДРУГИХ от куланса - там плата и прога на компе.

Приборчик Koolance INS-FM18D Coolant Flow Meter with Display сам в себе и ни каких интерфейсов "наружу" не имеет т.с.(рукоблудство не упоминаю)...
Из настроек у этой приблуды есть лишь переключатель на корпусе под разные внутренние диаметры шланга/трубки(6мм/10&13мм)...


Угу... Так и есть в случае с Koolance INS-FM18D Coolant Flow Meter with Display...


Flow Rate Range --- 2.0-20 LPM (32-317 GPH) для Koolance INS-FM18D Coolant Flow Meter with Display

НО
В моём контуре такой-же расходомер начинает отсчитывать расход от 0,8л/мин. ...

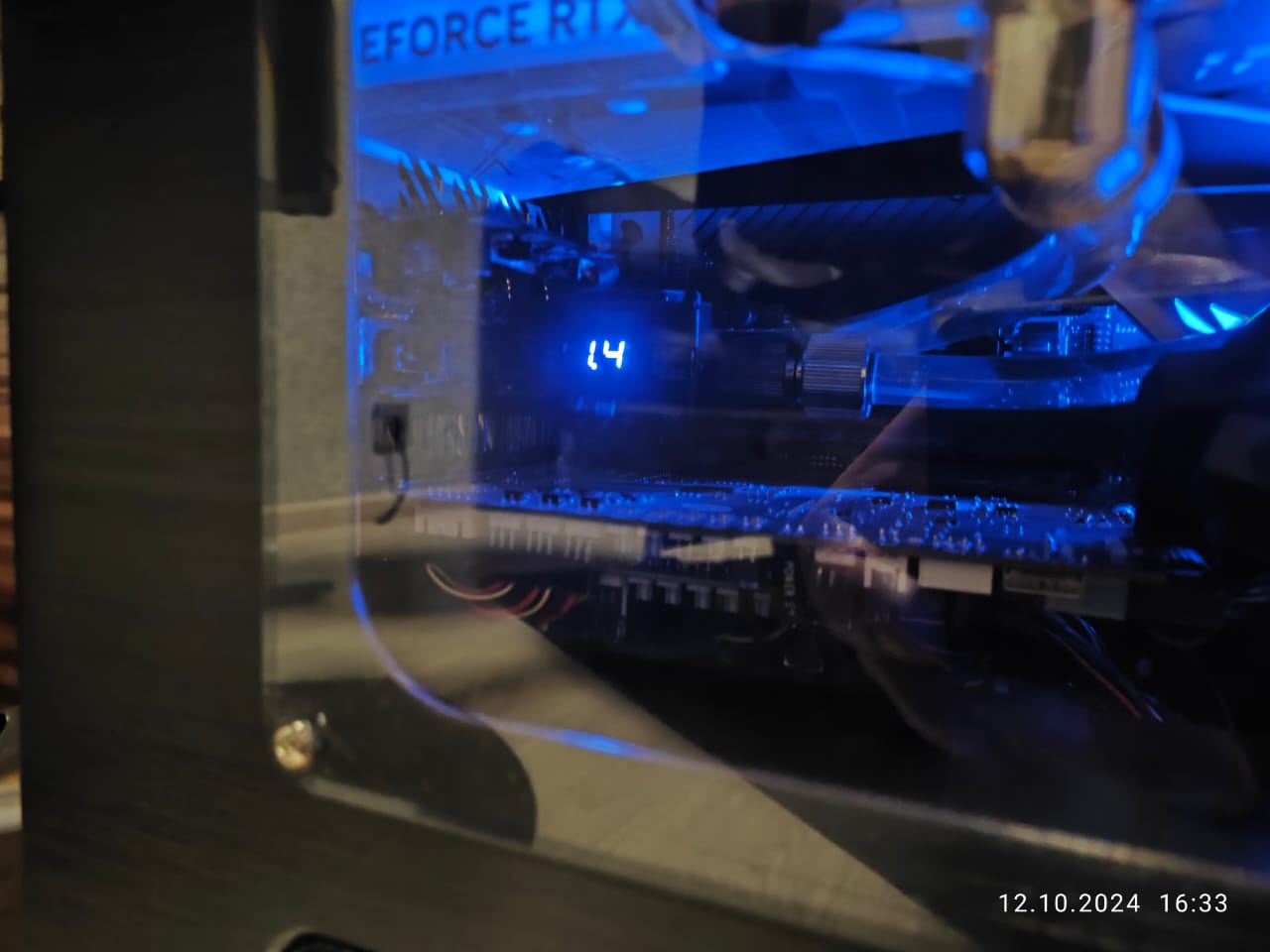

Момент запечатлённый на фото в данном случае с расходом в контуре 1,4л/мин.

Grade86 по большому счёту ни зачем, ввиду того что показывает в основном погоду в австралии
для пользователей типо меня - игрушка как вышли хотел купить пару Flow sensor high flow NEXT но пока думал как и куда сподручнее разместить стало сложно их достать в связи с известными событиями а платить 50+% наценки барыгам с авито - жаба душила, так в итоге и забил
, для чекнутых гиков - инструмент контроля и фалометрии (у меня есть а у не у меня нет яж крут !!11адын)

с точки зрения производителей направление осваивания денег покупашек, в воде оно же как:

сперва купил АИО потом кастом из говна и палок и/или запчастей средней паршивости, потом запчасти поменял на топовые/просто хорошие а они работают и не устаревают 10 тилетиями...

со времён первых щелевых водоблоков никакого значимого роста их производительности нет по радиаторам как были ламельные да круглоканальные так и есть упоранты типа HWL с 2ми ребрами не в счёт ибо прирост минимальный а ценник высокий + проблемы с заправкой/сливом
помпы как были Д5 и ДДС ну и эхейм для "ценителей" как были так и есть за 15 лет только апекс появился да куланс пока не скурвился пытался на рынок ввести PMP-500 да и всё
вертушки время от времени годные хоть и выходят но смысла менять просто хорошие на самый жир - кроме пантов - ноль

а душа потреблятора желает продолжения банкета и чтобы оно было не на 2-5% производительности которые никто не заметит, а чтобы видно заметно дорого бохато, вот и вендоры им этот банкет и продают за хорошую денежку
Хочеш экранчик в каждый водоблок - бери три
хочешь свистелки перделки ЛГБТ подсветочку - на 2 раза а потом ещё 3 раза переделай (за хорошую денежку само собой)
хочешь контроллер с 90% функций которые ты не будеш использовать - на акву
хочешь к нему датчики чтобы контролировать всё что "надо" (а на деле нафиг не упало) и точно не надо - на целую пачку

смех смехом попадалась картинка системы фулл на акве кроме фитингов в которой было 2 контура а в них: 2 ликшилда 2 Д5некст, ватер на проце и на ВКарте тоже с экранчиками и 2 хай флоу некста
итого 8(!) экранчиков ... сама аква в кадр не попала, но наверное там был 9й экранчик ... не удивлюсь если помимо всех этих были еще и доп термодатчики на радиаторах, термопары на воздухе уровнемеры и прочее мракобесие

Не все расходомеры имеют экранчик. Плюс большинство из них может быть подключено к материнской плате напрямую и передавать количество вращений(импульсов) импеллера в секунду. И чтобы получить поток надо поделить количество импульсов на количество "импульсов на литр". Так вот количество вращений на литр для каждого потокомера свое и зависит в том числе и от вязкости теплоносителя.

tonygks
У Koolance для подключения своих расходомеров(всех, кроме моделек с экранчиками т.с.) к маман имеется Flow Meter Frequency Adapter Koolance ADT-FM03 >>> https://koolance.com/adt-fm03-flow-mete ... cy-adapter
Ну иль сразу их-же контроллеры... ))

конкретно мне он нужен для теста: проверка разницы потока в БРС-ках гидросканд/куланс
но ищу именно с температурным датчиком - это уже более полезная инфа.

tonygks
понял, и чтобы его откалибровать нужны замеры конкретной жижи литр на метр шланга в свободном проливе по нему и секундомер?
опять же все современные расходомеры могут быть откалиброваны? тот же куланс ХайФлоу имеет эту функцию?

Да можно и обойтись, как говорится меньше знаешь лучше спишь я лично контролю состояние контура тоесть если вдруг забились микро каналы в ватерах поток падает и это сразу видно, а так же в аква контролёра можно настроить выключение пк если поток падает ниже заданого значение, например накрылась помпа поток упал и контролер вырубает пк.

Я так понимаю, что экспериментировать дальше с радиаторами и вентиляторами бесполезно, так как всё упирается в температуру в комнате
Имеем следующее - небольшая комната (2.5 на 4, без кондиционеров и приточного холодного воздуха), системный блок располагается под огромной сплошной рабочей поверхностью / столом, который покрывает большую часть комнаты и образует рабочее место для двух человек.
Сейчас в корпусе установлены 2 радиатора - 420 и 480. После 30 минут oссt в режиме power (~480w) имеем следующее:
* t в помещении - 29.2
* top t air - 37.6
* 480 top t water in - 44
* 480 top t water out - 42.9
* front t air - 32.9
* 420 front t water in - 43.4
* 420 front t water out - 40.6
* d5 t water - 40.1

А какие обороты вертушек?

Для 120 работает кривая - 480in t. min 32*C (30% 900prm) и до 480in t max 42*C (65% 1750prm)
Для 140 работает кривая - 420in t. min 32*C (20% 600prm) и до 420in t max 42*C (65% 1300prm)

это air out?

Если бы Это температура воздуха с датчика, который стоит перед вентиляторами на 480 радиаторе
Получается, что между поверхностью стола и верхним рядом вентиляторов порядка 6-8 см.
И в силу того, что горячий воздух обильный скапливается под столом, получается такая высокая температура на входе верхнего радиатора.

Ну выходит 420 радиатор делает 3/4 работы. Правда в условиях задушенной тесной коробки и полузакрытой ниши под довольно сильным обдувом 100% верить датчикам не следует.

Да, согласен. Как вариант, рассмотреть другой корпус, например LIAN LI O11 Dynamic EVO XL, с забором воздуха с нижней части. Думаю, что это единственный вариант в моей ситуации снизить температуры.

v1docq47 туда не влезет толком ничего и особенно 420 и стекло на сетку менять.
я с трудом разместился в копии побольше 3х 360
Доработка Inwin Q500 (2000) под СВО под современные нагрузки +700w #17916642
Зато темпы идеальные теперь, ниж отсек делает чудеса.

Странно Специально сегодня изучал вопрос про возможность установки в него двух, как вариант, трёх 420, и вот тут человек всё уместил.

v1docq47 ты изучи размеры и прикинь их с твоими радиатора и подумай о фиитингах, поворотах и тп.
По картинке выше не уместил, а еле впихнул (а если карта длиннее?) - и там откуда будет поступать холодный воздух для 3х радиаторов и куда рез с помпой деть??! но дело твое...
