Да сил пока особо гонять нет.
Первый проход суперпозишена так же 52 градуса, при закрытом окне.
Всё как и со внутренними радиаторами, только жижа чуть дольше будет прогреваться из-за чуть большего объёма.

Ну и если обеспечить приток свежего воздуха (приоткрыть окно),то жидкость в контуре сбрасывает градусов 10.
В простое с 30 градусов при закрытом окне, видяха сбросила до 21 градуса при открытом окне.

Вентиляторами пока не игрался, пока вертятся на минимальных.
Помпу настроил на ~4 л.

потом эта паста все микроканалы забьет

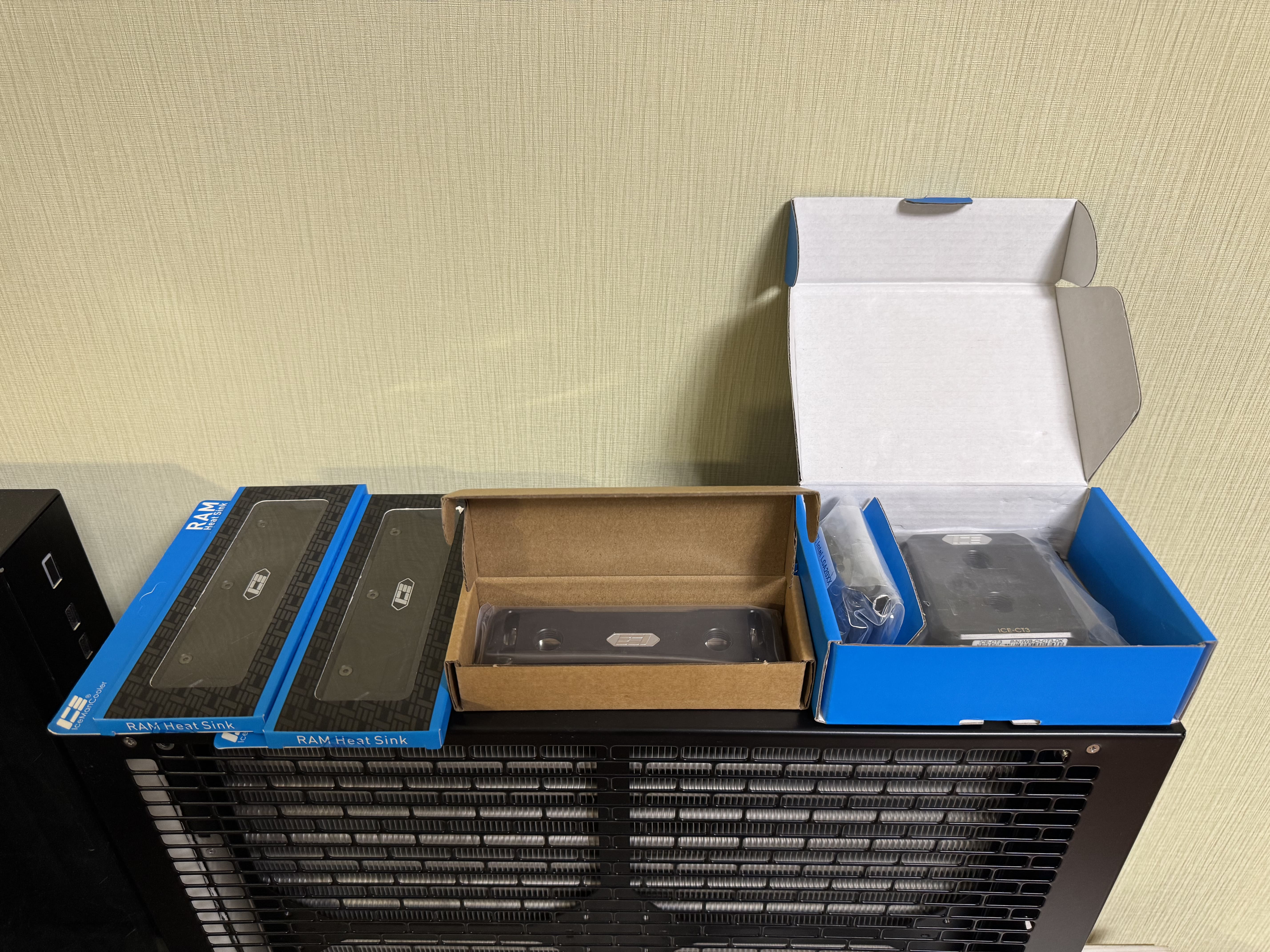

Кукусики. Пришли с алишки водоблоки. Водоблок на свою карту купить не успел. На сайте других предложений нет. Значит пока на другие компоненты системы пущу деньги.

вкусняшки

dremm08 на ЦПУ - это цвет Black Copper или POM Edition?

Black Copper. Он дороже стоил POM версии.

Обращаюсь к опчественности с просьбой посмотреть/покритиковать, может быть даже дать совет.

Вот такой проект, для наглядности - в 3д. С материалами заморачиваться не стал, в целом все понятно, на мой взгляд.
Это концепт в целом
https://modelnote.io/models/faa6d63e-9145-4c74-bfe6-2ba87ffbe9c2

Это само железо
https://modelnote.io/models/97083378-2970-4ccf-9d44-491cf8f73a57

Все вещи СЖО или раритетные, дцатилетней давности (помпы, радиаторы, рез, водоблок на ВК), или дешевое с али. Шланги 10/13
i5-3750K, GTX680, все в разгоне, макс. общая TDP проц+ВК в стресс-тестах около 270 Вт.

Цель - потренироваться "на кошках" в сборке и эксплуатации СЖО

Utah19 зачем 2 разномсатных радиатора? или они есть в наличии? если нет то лучше один большой радиатор чем батарея разномастных.
почему помпы эхейм да ещё и качающие вниз в радиаторы? они в наличии? если в наличии их нет, то не лучший вариант...
логичнее что-то типа резервуар => помпа/ы => водоблок на проц => остальные водоблоки => радиатор/ы
почему кран не в нижней точке а в середине? логичнее радиаторы расположить не вертикально "портами вверх"
а на торце "портами вправо" ну и кран логично расположить в нижней точке.

Да, радиаторы, помпы с датчиками потока, рез в наличии. Как говорилось в одном старом уже фильме "Вещи не новые, но фирменные"


Плохо то что вниз, или то что в радиаторы? Контур замкнутый, какая разница куда качать?
Последовательность соединения элементов по потоку - система функционально разделена на две части из-за конструкции: стол, под крышкой которого радиаторы и помпы, и комп - открытый стенд на столе. Колба наверху - она красивая, Фобия голд
Трассу проектировал из минимизации длины шлангов, соединяющих водоблоки. Самые длинные шланги идут от помп, чтобы через них минимизировать передачу вибрации. Температура воды по всему контуру все равно стабилизируется.
По крану согласен.
По радиаторам портами вбок - такой вариант позволяет сделать еще более оптимально, но у меня вопрос - такое положение не приведет к образованию в верхних каналах пробок, исключив их из потока?

самое ГДСное место в контуре как правило водоблок на проце и рациональнее расположить его сразу после помп, по эффективности это даст не много, но вот заправлятся контур будет куда как проще

ну и насчет направления потока, если помпа давит снизу вверх и выгоняемый воздух тоже идёт вверх в итоге выгон получается быстрым и без проблемным
а вот если помпа/ы давят сверху вниз то это идёт в противоток всплытию воздуха = лишние проблемы с заправкой.
резервуар можно как оставить на верху так и непосредственно перед помпами, для простоты заправки в верхнюю точку контура следует подключить заправочную ёмкость (как вариант не используемый резервуар) через него контур заправить, ну а как заправится отстыковать от контура, (я заправляю свои контуры так)
ещё один момент т.к. судя по 3Д модельке предполагается встраивание в ножку стола, то контур надо продумывать не на малую длинну трубок, а на простоту заправки/слива, ибо каждый раз частично разбирать контур = тот ещё головняк.

Рама, к которой будут крепиться радики и помпы (через виброизоляторы), будет подвешена тоже через виброизоляторы (тоже из листовой резины) к креплениям снизу крышки стола. Я их не моделил. Она будет легкосъемная. Ее, и корпус, можно будет покрутить по отдельности.
В любом случае, спасибо за ответы, подумаю.

Кто нить переуплотнял водоблок видеокарты, т.е. менял уплотнение двух половинок, существует какая либо статистика по времени службы.
На 1080Ti водоблоку уже почти 10 лет, интересно как скоро может начать потеть/потечь.., если не менять.
С процессорными дело обстоит проще, для них можно подобрать нужного диаметра и толщины резинку, а вот для видео сложнее: размер большой и не стандартный, или же делать на герметик.

EC1840 всё зависит от изначального качества резинки, агрессивности жижи и числа циклов нагрева... т.е. толку с такой статистики даже если бы она была - около нуля
резинки у старых ЕК, штатные у помп лэинг/ловара тоже (не водоблок но всё-же)
а вот немци средних возрастов - наоборот не радуют, но опять-же топ-резы, а не водоблоки проблемы появились 5+ лет активной эксплуатации, ну и имело место не однократная переборка (а это тоже влияет на ресурс резины)
с другой стороны водоблок на печ780(ЕК) и процессорный 3й херткиллер до сих пор живы, хотя обоим скоро 15 лет стукнет.

О чём и речь: постоянные циклы нагрев-остывание, почти как у двс, в компах конечно не 90 градусов, но тоже не мало и резина так же имеет свойство усаживаться и терять эластичность.
Даже уплотнения о-ринг у фитингов, когда снимаешь их спустя годы, по ним видно насколько они усаживаются и становятся пластмассовыми.

EC1840 некоторые да, а некоторые нет...
о том и реч что даже 2 партии одинаковых водоблоков могут иметь на борту разную резину, что уж там классифицировать про разные модели года и производителей...
смысл любой статистики при таких исходных около нулевой, ибо это даже не средняя температура по больнице, а тыканье пальцем в небо...

силиконовые колечки вообще никогда не каменеют... их только механически повредить можно, но в водоблоки ставять только резину разных мастей

так что тут "или потечёт или нет" а уж как и когда - тайна покрытая мраком...
если так сильно парит, выкиньте штатную прокладку и склейте водоблок на хороший герметик (ABRO например) ну и при каждом влезании переклеивайте званого, так точно всё буде ОК...

Согласен. Я к чему затеял тему, прояснить - было ли у кого ни будь подобное именно с большими водоблоками. Ведь в нашем деле важно превентивное действие, ни в коем случае нельзя допустить протечку.
На авто значительно проще: запотело/потекло, принял к сведению, поменял. А некоторые и так ездят.))

Ребята, а комплектующие с али - как они по качеству? Можно на таких собирать и пользоваться? Видел несколько сборок - симпатично. Вроде бы можно и поменять легко если что то сломается - так ли это?
Как мне разобраться подходит ли мой корпус для установки воды? Я бы рассмотрел охлаждение процессора только. Помпа, фитинги, шланги, радиатор - все ли это влезет в корпус и легко устанавливается? Можно как то разобраться? Хотелось бы в белом цвете собрать (под цвет корпуса), жидкость можно цветную какую то залить...

асйман, дипкул аио - только силикон.
