Тяфкает и тяфкает. Не превзойденный мастер гундежа. Этого не отнять.

Добавлено спустя 2 минуты 44 секунды:

Прикольный ватар, я таким и представляю тебя. После таких вопросов.

Добавлено спустя 3 минуты 31 секунду:

Колбопродавец не положил пару пластиковых держателей? Вот жадюга. Можно приспособить крепления от пластиковых фановых труб. Есть на 50 и 60 мм.

Я всегда пью коньяк натощак, а соседу плохо от этого действа бывает. Тут надо понимать, что не пуп земли, никто.
Есть еще поговорка, кому и кобыла невеста. Ни на что не намекаю. Поговорка такая.

так не бывает
у этого топа один выход, всё остальное входы
бывают топы с 2мя и даже 3мя выходными портами (по сути расходящимися на разные плоскости топа от выхода самой помпы)
входов как правило больше (у аквы с фонтанным эффектом может быть 6 входных портов)
ну а крепёж помпы - всегда можно переделать или изготовить нужный с нуля (тем более что там сложного плоскую пластину выпилить и отверстий насверлить
(опционально задуть с балона) ну или автокад и лазерная резка+ покраска порошком вон даже на фото именно так и сделано помпа на ЛСТК уголке закрашенном в чёрный висит

всем учите матчасть

если расход в контуре убогий то воздух помпа не подсасывает или подсасывает мало, а если расход под 200л/ч то с нижних портов даже с применением антициклона/сетки и прочего пузыри буду мотатся долго
а с заходом сверху в резервуар хотя-бы 150мм 90% воздуха отделяется сразу

куда подаётся жижа там и вход, а из контура или для заправки - дело десятое
ну и многие резервуары не позволяют себя разобрать без потери герметичности (большая часть стеклянных) не всегда есть место или удобный доступ...
поэтому я сделал заправочные ветки - так сухие контуры я заливаю минут за 5 могу сразу стартовать и долить жижу ещё минут за 10
и уже к этому моменту контуры - не журчат, остаток воздуху выходит за день-два
а вот старый контур в Д900 на одной Д5 заправлялся минут 30-40 с наклонами корпуса, а журчал потом ещё минимум часов 6 а то и сутки.

я из канистры лью и не мучаюсь

см подпись там есть ворклог с фото с тех пор как собрано менялось только железо/часть вертушек и мелкие нюансы
в 1м контуре 880мл стеклянный рез + 2хД5 водоблоки на проц память и врм и 420я мора
в 2м контуре такой-же 880мл рез 2хД5 водоблок на ВК (щас один бывало до 4х) и 420я мора
общий объём таков что заправка = 5л канистра аквовской жижи

так то это хобби,
а лень = двигатель прогрэсса!
ну и я сделал систему с которой ВСЁ делается просто и быстро и слив и заправка и замена комплектующих
последний раз лазил когда менял 7950 на 9950х3д, от слива до старта ушло часа два-2.5 а это так то слить 2 контура частично раскидать оба
снять мать, снять водоблок, пересобрать его на проц с крышкой подобрав на иную высоту фитинги, промыть фильтры собрать обратно и заправить,
в старом сетапе я бы только разбирал всё день... а щас за день я его до голово шасси раскидаю

Вот же святые слова. Некоторые так серьезно и рьяно этим занимаются, что хотят от простых смертных, чтоб все по ихнему феншую делалось. А не хочешь, обзовут всяко, а ответишь, так анафеме предадут.
Ладно. Ничего больше полезного для себя, я тут не узнаю. Варитесь дальше в соку своем. Но некоторым камрадам спасибо.

Skins71 в сборке воды (как и во многих иных областях)
куча не очевидных нюансов, каждый из которых по отдельности - вроде ерунда, а вместе бывает выливаются в серъёздные проблемы
однако есть мало значимые моменты, а есть сильно влияющие или на эффективность охлаждения или на удобство эксплуатации
а решение одной и той-же проблемы может быть как копеечным так и астрономически дорогим...
сосбно на такое и надо указывать, а тупо хейтить - тупость свою показывать

Ну и люди в основном опираются на свой разной степени удачности опыт и считают что у всех должно быть так-же даже если сами собрали фигню...

в целом:
сделать кое-как - легко, школьник справится
сделать более менее норм - так-то не сложно но уже "надо копать матчасть" желателен набор запчастей для решения проблем выявлены по ходу сборки, кое какой инструмент уже требуется
сделать хорошо - уже задача непосильная многим, тут и опыт и нормальный инструмент нужен ещё и во многих вариациях...
сделать отлично - очень долго и ОЧЕНЬ ДОРОГО т.к. тут уже и чпу фрезеровка и лазерная резка и заводская покраска и многое другое задействованы.

я свой кастом пол года собирал и 6 лет по мелочи доделываю, те-же двери раз 5 уже переделывал...
совмещаю доделки с апами железа... то там фильтры поменял, то сям вертушки заменил и проводку по другому кинул...

и то чтобы было стало "совсем зашибись" надо по сути переделать весь кастом с нуля, а именно изменение некоторых основных габаритов с внесением всех сделанных правок + нескольких не реализованных хотелок
исключения так и не понадобившихся особенностей, но смысла в этом около нуля т.к. денег надо будет очень много а всё что изменится - станет чуть проще ковырятся в компе и собсно всё

SERO91988

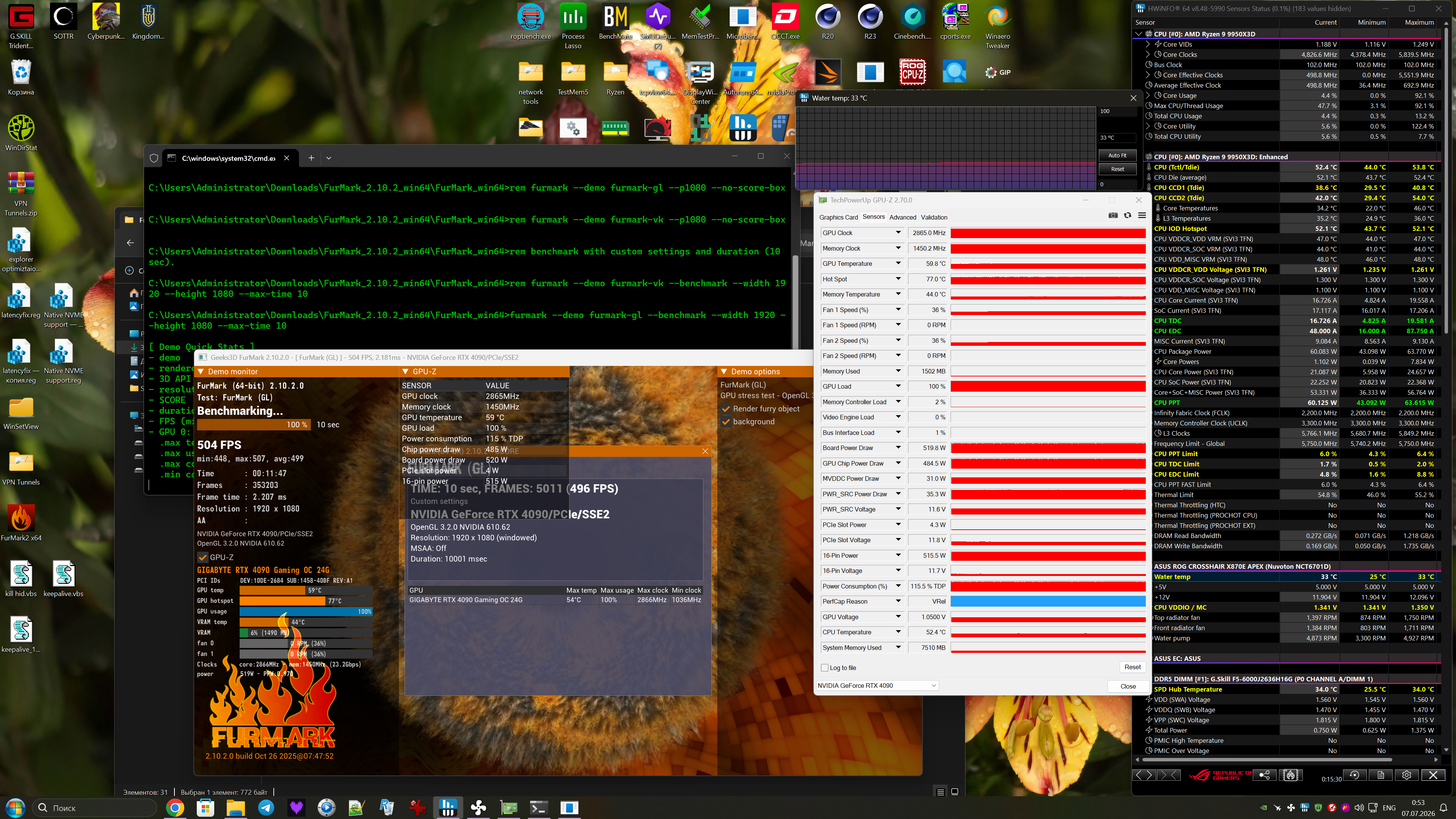

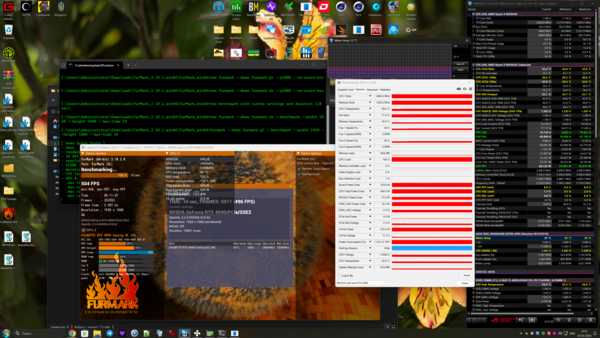

В фурмарке получил такую картину

что за бред? есть опыт, который подтверждается опытом сотен других людей - если делать нормально, будет нормально. Дошло?


Не, ну за такое можно банить. О какой мат.части речь? Факты будут или просто нечего ответить?


Да, да. А 10% потом мотается долго.
Крутая мат.часть.


вот зануда... Если воду пить, то рот это вход, а если физраствор по вене - это тоже вход. Такая вот матчасть, да?


Нижний вход и выход. Воздух выходит за 10-15 минут. ЧЯДНТ?


Это хорошо, что у тебя всё отлично, вот только откуда уверенность, что у всех остальных "кое-как"?


Все такие умные, накинулись, рассказали как я ничего не знаю и не умею. молодцы.
А мой то вопрос в чём был? У человека контур собран и работает. Проблема с воздухом из-за особенностей топа - бывает.
В итоге накидали кучу "полезных" советов: поменяй разводку, входы, выходы, высоту и т.д...
А с чего уверенность, что это правильно? Ну вот собрали вы кастом, он в любом случае работает лучше воздушного, вы увидели профит и решили, что всё круто.
Но чтобы СВО работала плохо, нужно же специально постараться.
А делать выводы о эффективности конкретного решения можно только если пересобирать контур в разных конфигурациях и сравнивать эффективность тестированием.
Но если про научный метод никто не слышал, то разумеется, сразу направляйте учить матчасть. Главное не говорите какую именно

Добавлено спустя 37 минут 32 секунды:

Круто. А температура воздуха в комнате какая при этом?
Интересна дельта t между водой и воздухом при отводе 500-550Вт тепла.

smile-777 располагать насос в нижней точке закрытого контура = основа основ
где ставят насос в системе отопления? в подвале! а почему? так в умной книжке написано!
любой насос лучше давит в столб, чем тянет
а ещё это обеспечивает мокрый старт помпе т.к. жижа будет стекать к ней, это упрощает выгон воздуха т.к. воздух внезапно склонен всплывать вверх
если помпа не внизу, то часть контура она будет давить вниз, соответственно воздух будет этому препятствовать
отсюда проблемы с заправкой - это даже не основы гидродинамики это уровень урока физики в средней школе...
что вам в следующий раз разжевать? что 2х3 = 3х2 ?

в уже заправленном и развоздушеном контуре уже не принципиально где помпа, но смысл именно для лёгкой и быстрой заправки!
если помпа имеет избыточную мощность то её хватит продавить контур из любой точки, но в сложном контуре это далеко не всегда так...
можно заморочится и собрать контур так чтобы его самотёком на 80-90% заливало, а уже потом помпа выгоняла остатки воздуха,
но кто так делает? почти никто

и да не ровняйте вашу сборку со всеми прочими, если у вас пара водоболоков и один радиатор которые для одной помпы = низкая нагрузка
и "типо всё замечательно"
то у других людей и контуры сложнее и разброс высоты может быть больше, и там ваши пренебрежительные "советы" будут не уместны.

Я же советую как сделать лучше, да по отдельности каждое телодвижение мало что даст, но в совокупности эффект уже будет.

по вашим опусам очевидно что у вас именно "кое как" и "лиж бы работало"
как и у многих местных завсегдатаев... достаточно посмотреть фото, чтобы указать на явные неедочёты.

Потому что технические помещения всегда в подвале и реже на чердаке.
Что за умная книжка? Она существует? Она сейчас есть в этой комнате?


Помпа всегда давит, поэтому так и называется. Учи матчасть.


В сложной системе это вообще ничего не гарантирует и не обеспечивает.


да, если резервуар сверху. Неожиданно, да?


два радиатора, два ватерблока - стандартная система

Вот видит БОГ не хотел. Круто, а обороты вертушек 1300-1400. Но и похрен, если чела устраивает. У каждого свои требования и желания. Для меня, скажем, такие обороты не приемлемы совсем. Хотя с ними дельта и будет 3 вожделенных градуса, при 450 ватт максимального потребления, которых в реале никогда не будет, в моем случае использования. Но мне не нужна такая дельта при таком шуме. А мнение всяких считающих себя пупами, ну это их мнение, мягко говоря. И денюх более не хочу вкладывать. Мои требования выполнены при некоторых компромиссах, это главное. А агрессивных свидетелей божественной дельты в бан бы. Но проще перешагнуть это сборище и идти дальше.

Из прошлых сообщений видно, что обороты вертушек зафиксированы на 1000 и хватает.


Это строго говоря моё мнение и личный интерес, ты то чего сюда влез?


Рад за тебя.


Какой-то мусор у тебя в голове... Перешагни уже и иди.

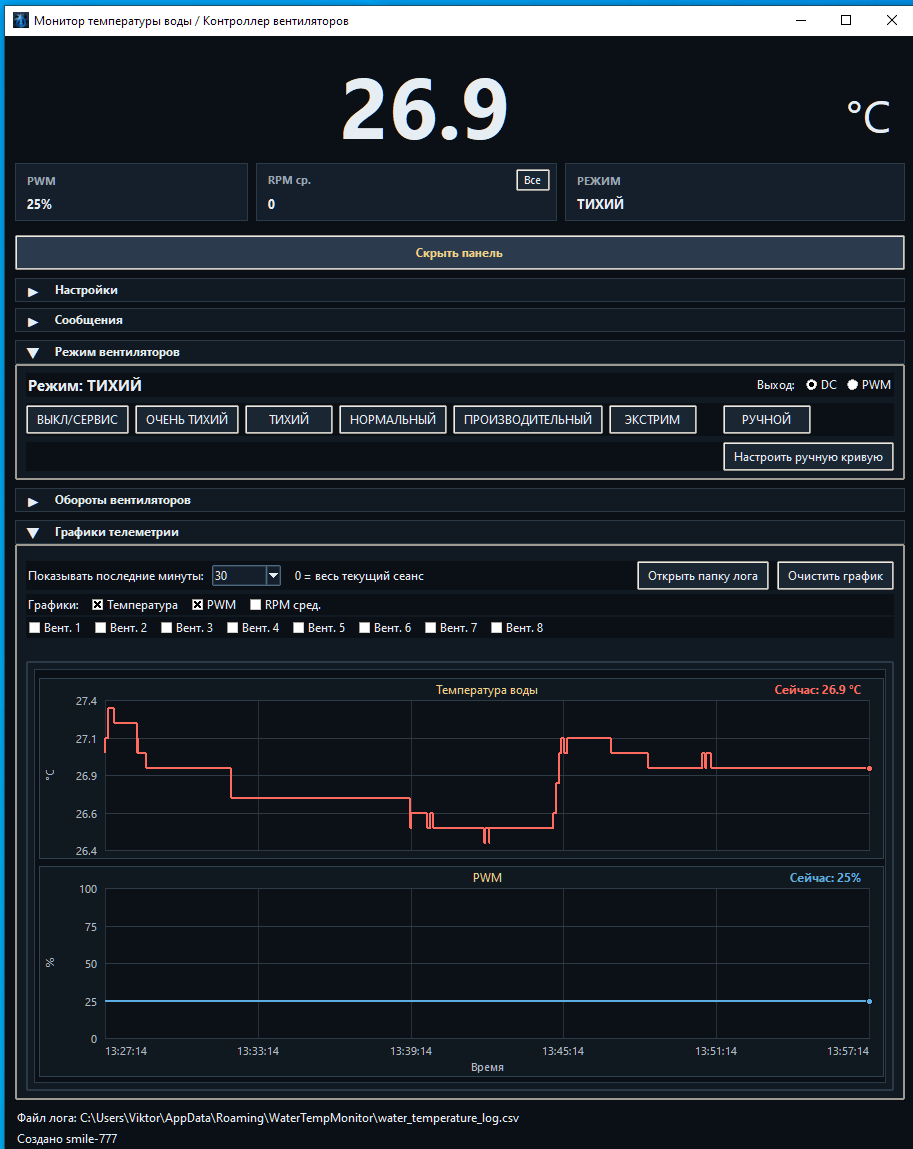

Я приложение разрабатываю и любая инфа полезна, вот и спросил про дельту, а ты сиди и дальше желчью брызгай.

В комнате ровно 24 градуса. Кондиционер ессесно.

Шоб перед пацанами не стыдно было. Правда хз как я мостить буду



Добавлено спустя 1 час 34 минуты 48 секунд:



Про какую дельту тут так рьяно говорят? Разница температуры воды на входе и выходе в контуре или между водой в контуре и температурой воздуха?

Я спецом такие ставлю, чтоб когда ответить нечего, то аватарки могли докапаться.

Жаль конечно, что Красного забанили, так бы был коллега по уровню общения.

Какую захочешь. Есть вода/вода, есть вода/воздух, есть гпу/вода и цпу/вода.. При желании можно еще пачку придумать.
1. вода/вода - обычно это перед входом в радиаторы и после выхода из радиаторов(если радиаторы идут друг за другом). Дельта отображает сколько тепла железки выделяют в контур за один "круг теплоносителя". При достаточно высоких значениях потока относительно потребления контура дельта воды 1-2 градуса. Если поток низкий, то эта дельта может быть и 5 и 10 градусов. В принципе ничего катастрофического в этом нет - просто вода после GPU нагреется на лишних 5 градусов и процессор будет охлаждаться более горячей водой(или наоборот и т.д.). Так же может быть неравномерный прогрев чипа GPU/памяти GPU т.к. температура воды неоднородна внутри водоблока(понизит стабильность разгона в некоторых случаях). Так что потенциально лучше держать поток теплоносителя на высоких значениях(я бы рекомендовал на каждые 200-300вт потребления - поток 100 литров в час).
2. вода/воздух - температура теплоносителя минус температура забортного воздуха. Отображает эффективность рассеивания тепла в контуре. При недостатке радиаторов, оборотов вертушек, хорошей продувки дельта сильно повышается. Опять же нет прям какой то катастрофической разницы будет эта дельта 5 или 15 градусов. Если температуры теплоносителя не уходит за разумные значения и температуры железок находятся в подходящих рамках, то эта дельта не особо важна. Но по ней так же можно понять есть ли еще разумные возможности для апгрейда контура для улучшения температур.
3. гпу/вода и цпу/вода - разница между температурой чипа и температурой теплоносителя. Показывает качество установки водоблока на ваш экземпляр железки. Чуть толще прокладки - хуже прижим водоблока к чипу(в итоге память охлаждается лучше, а чип хуже), чуть тоньше - все наоборот. Бывает что водоблок не идеально прилегает к GPU и требуется допил напильником стоек(в прямом смысле слова). В целом слишком сильно обосраться в этом вопросе сложно, но иногда случается. Последствия плохой установки - ну опять же проблемы с разгоном.. Так же часто через время термопасту с чипа начинает выдавливать или перераспределять и дельта гпу/вода становится выше при одних и тех же тестовых настройках. Короче этот показатель своего рода лакмусовая бумажка - типо все ок или не ок. Дельта гпу/вода индивидуальна для каждой модели видеокарт - т.к. разное потребление/разный размер чипов и т.д. Обычно хорошо установленный водоблок GPU имеет дельту 10-20 градусов при типовых потреблениях(зависит от модели и поколения видеокарт).

Ваши 27-30 градусов между чипом гпу и водой выглядят великоваты на первый взгляд. Да и хотспот обычно лучше себя ведет на воде, плюс память у вас заметно ниже температуры чипа. Возможно прокладки чуть толще чем должны. Но это надо смотреть опыт других владельцев 4090 на воде. Может для этой карты это норма. Ну и не стоит забывать что надо сравнивать при одном потреблении и одном и том же тесте(разные тесты могут по другому нагружать).

А ну и база на всякий случай. Не уверен что каждый из вновь прибывших понимает основы. Цифра будут просто для примера, но суть подхода передадут. К примеру CPU в высокой нагрузке греется на 40 градусов выше температуры теплоносителя, а GPU на 20 градусов. Если у нас температура теплоносителя 40 градусов , то CPU 40+40, а GPU 40+20. Если мы улучшим обдув или добавим радиаторов и снизим температуру теплоносителя до 25 градусов, то получим 25+40 и 25+20.

Спасибо за ликбез

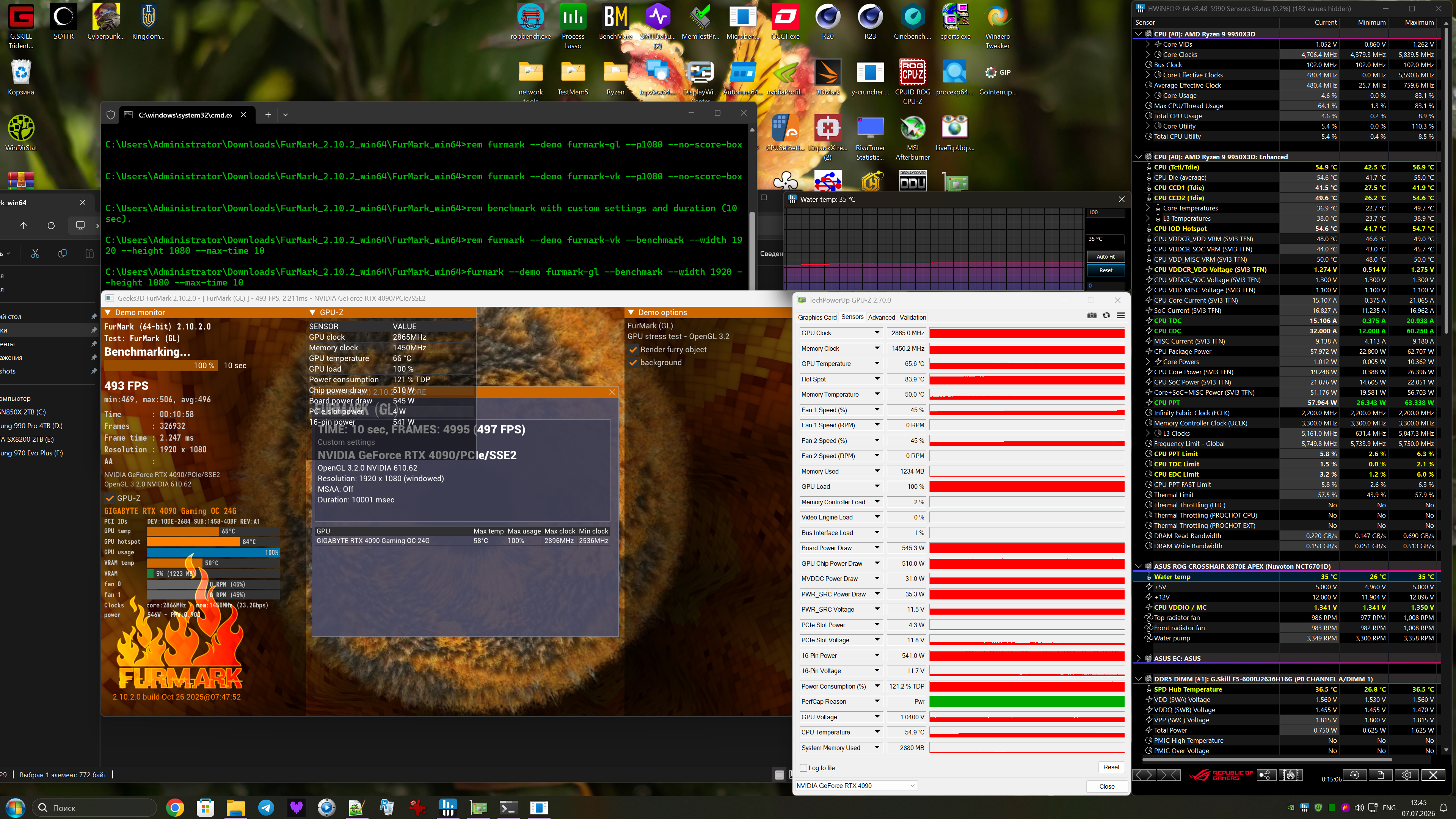

Касательно хотспота - ну это в бублике, 550ватт, 10минут прогона. Он греет сугубо одну зону ВК. Хотя меня тоже смущала дельта в 15-17 градусов под данным стресстестом. Прижим там хороший. Ну должен быть:) Когда ставил - все все основательно придавил перед закручиванием, закручено все с одинаковым усилием. Термоинтерфейс - ЖМ, термопрокладки UPRISEN 24w, 0.5mm(как в руководстве указано). В играх/3DMark - дельта в районе 10+/- градусов.
Реально было бы интересно узнать от владельцев 4090 нормально ли такая дельта в бублике.


Ну это вроде как само собой логично:)

Тут не всегда все гладко. Если измерять вручную - там может быть такое что на одни модули памяти прокладки нужны 0.5 на другие 0.7 и т.п. Ну если в играх дельта 10, то все очень неплохо. Правда все же довольно солидный разброс 10-30 - особенно для ЖМ.

Я имел ввиду дельту между GPU temp и GPU Hotspot temp. И помпа только на 50% + вентиляторы на 1000об. Ну сейчас прогоню стресстест 3дмарк с теми же условиями, посмотрим

Это пиковые значения, в среднем крутились
GPU temp - 55-57
GPU hotspot - 65-67
Это я смотрел на показания RTSS Overlay во время прогона

Эта цифра ничего не значит. У разных помп разная кривая. Где то 50% может быть 3500 оборотов, а где то 1500.


Ну тогда для ЖМ дельта гпу/вода однозначно высоковата. ЖМ обычно несколько градусов у термопасты выигрывает в высоких нагрузках.

На скине там есть скорость, 3300об. Я к тому что условия теста были те же, что бы сохранить консистентность.

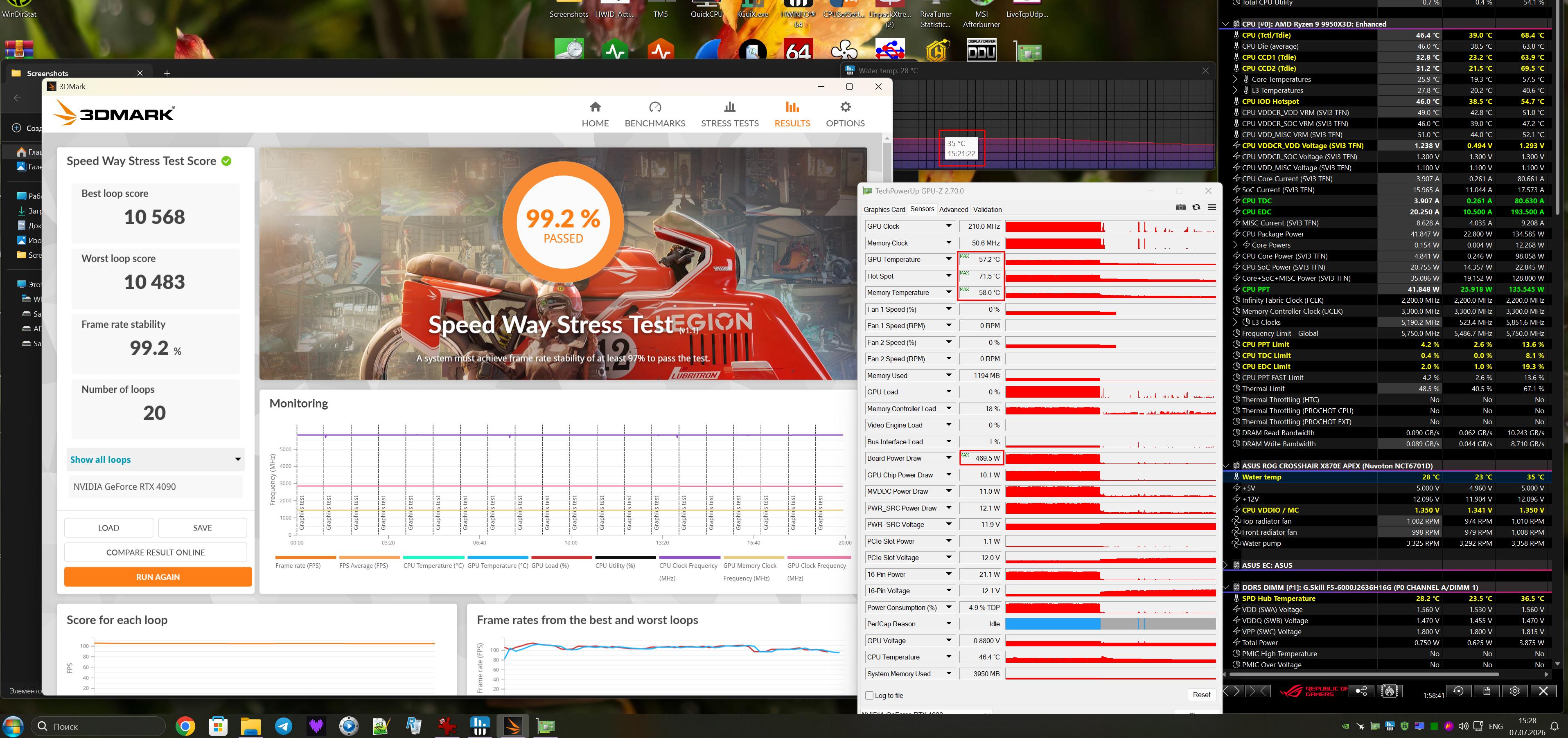

Насколько я понимаю, тут зависит от типа/характера нагрузки. Я выше дополнил свое сообщение прогоном стесстеста 3DMark. Там уже дельта 10-12 градусов. Температура воды - 35 градусов.
Просто хочу понять надо ли буде заново пересобирать водоблок вк. Уже один раз пересобирал, отпечатки на всех термопрокладках над памятью были одинаковые:)

Я не говорю про дельту хотспот/чип. Лишь про чип/вода - для ЖМа выглядит многовато. Но опять же это надо искать результаты других кастомщиков на вашей видеокарте.
