по высоте стойки врядли подойдут. но вот сама бэкплейт - вполне. 3мм чистой сталюки "На дороге не валяются" Но это чисто под 1700-й сокет. ваш водоблок в такое умеет?

мне кажется этот вопрос решается гайками и шайбами
вкручиваем нужные винты в бек, штатно это UNC 6-32, если не ошибаюсь
бек притягиваем к плате гайками, получаются шпильки для водоблока
дальше комплектными накатками водоблок притягивается к плате

это если сильно не колхозить и штатные стойки не подойдут

у меня есть для тебя решение, чтобы ничего не падало

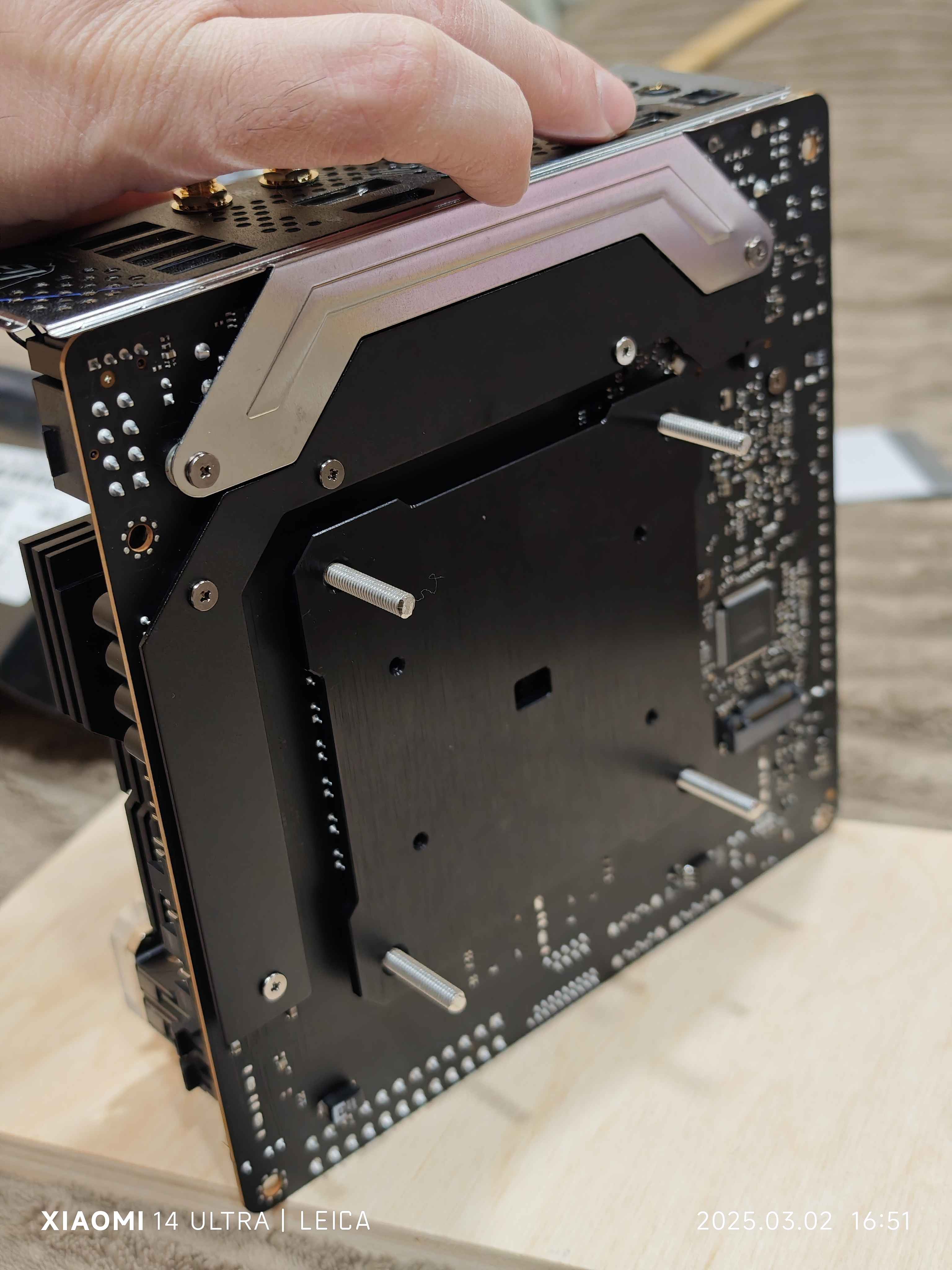

зы бэк на плату установлен на прокладках 0.5 мм - и теплосъем, и изоляция.

TOS у него вроде как интел там всё М4 и штатный бэк крепится только под коретку сокета, поэтому имеет смысл - сторонний бэк для СО

Hermes_Conrad проблема "отпадания" бэка решается либо заменой корпуса с доступом к оному либо приклейкой его к материнке на 2х сторонний скотч
либо как комрад TOS сказал, берётся не штатный винт подходящей длинны, пропускается сквозь бэк и мать сзади, места прохода сквозь мать защищаются с обоих сторон пластиковыми шайбами (опционально гайки могут быть пластиковые тогда пластиковые шайбы со стороны гайки - не нужны)
далее со стороны сокета навинчиваются гайки с шайбами - тем самым бэк оказывается прикручен к материнке и никуда самостоятельно не денется
теперь сверху одевается водоблок и завинчивается на гайки (опционально с накатаной головкой с али/озона или из комплекта какойнить старой СО)

Примерно так у меня водоблок на системе на 2066 сокете установлен (да там родной бэк иной но мне так показалось надёжнее)
из минусов - надо искать подходящий крепёж и всё

это подразумевается изначально, раз человек восхищается прекрасным беком от ЕК за 160руб
резьба там 6-32 все же

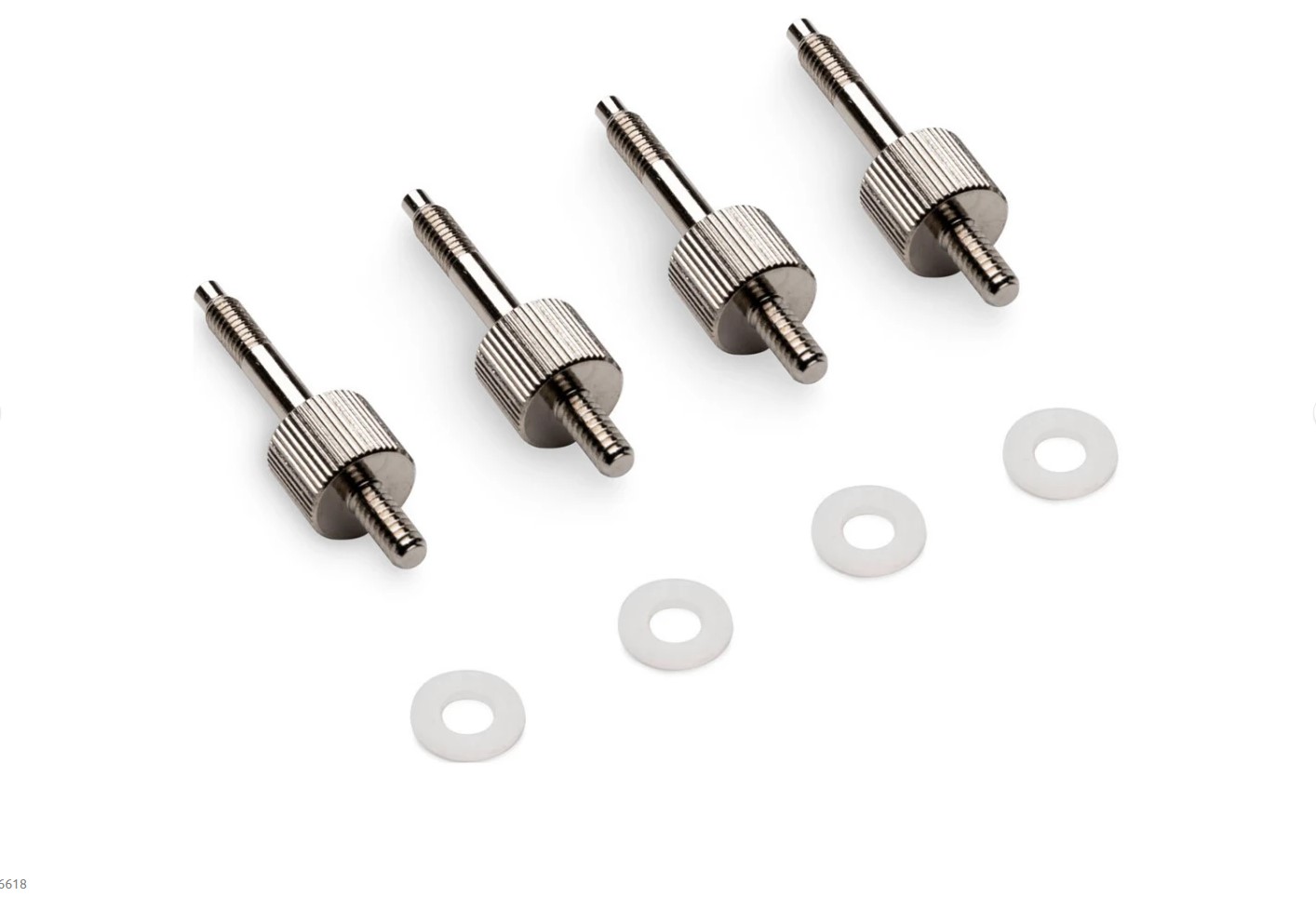

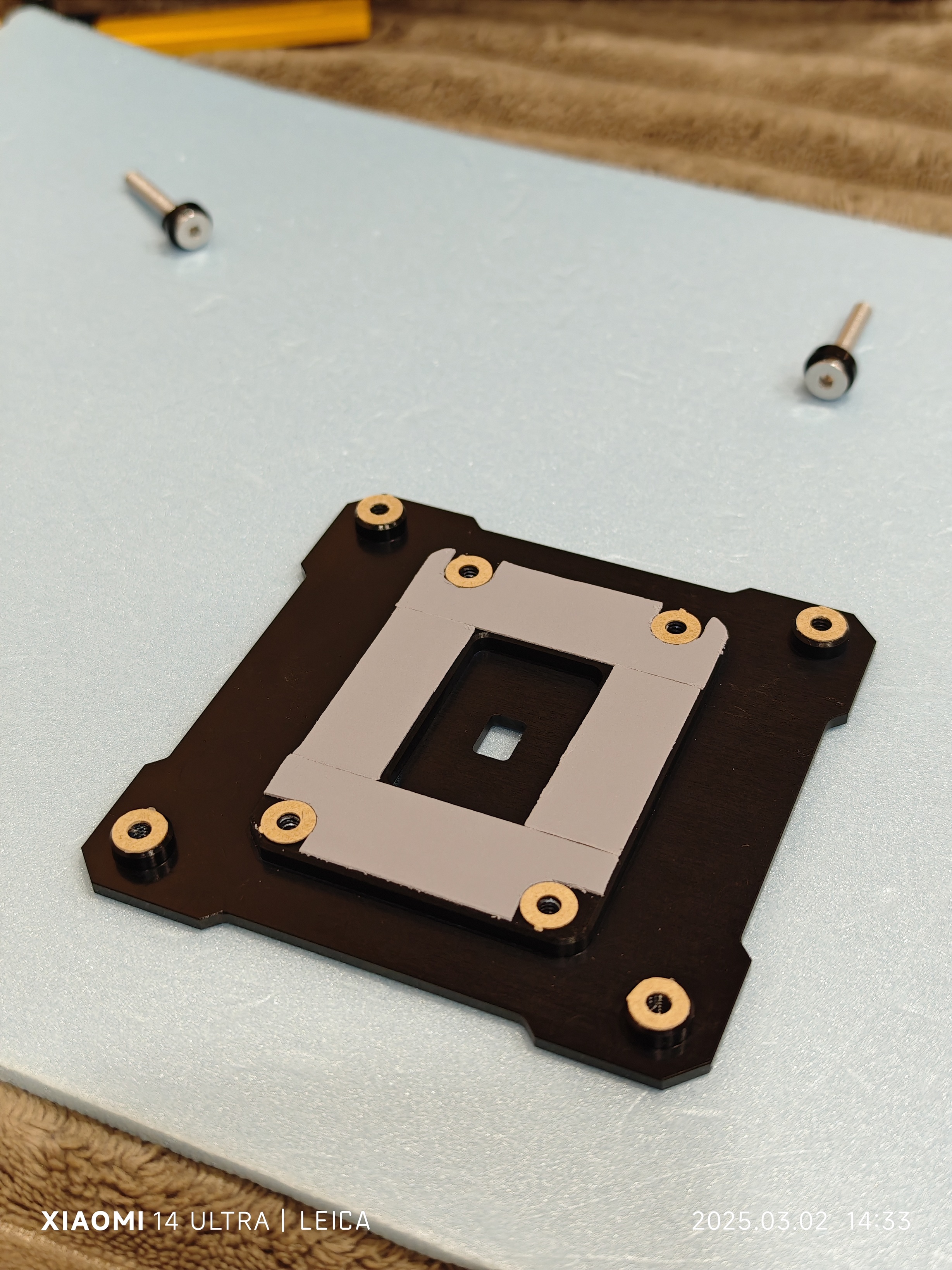

3 белых силиковых кольца имитируют гайку:

#77

порядок такой:
бек - материнка - гайка/шайба - водоблок - накатка с пружиной
все это насаживается на шампур в виде винта, вкрученного в бек изначально
длина винта подбирается по факту, в продаже они есть и на озоне (доставка побыстрее)

это собственно и есть оригинальная конструкция, только шпильки подбираются под конкретный левый водоблок, путем замены их на винты

Да тут дело том что это ЕК а не китай, у них что-либо по цене 1 кг. картошки я не припомню

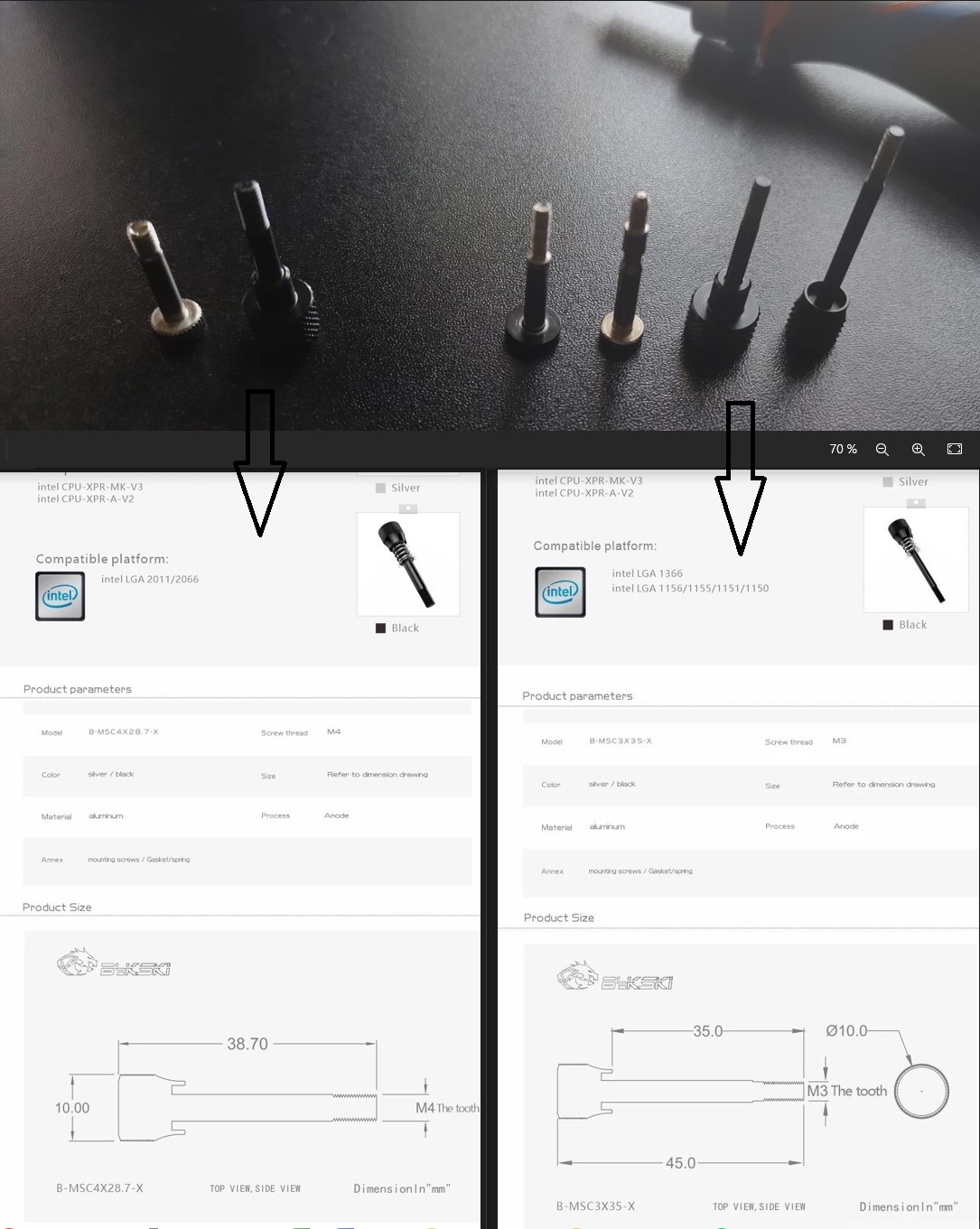

у китайцев обозначение М3; М4:
но если с беком коннекрится, то норм, главное чтоб длинны хватило

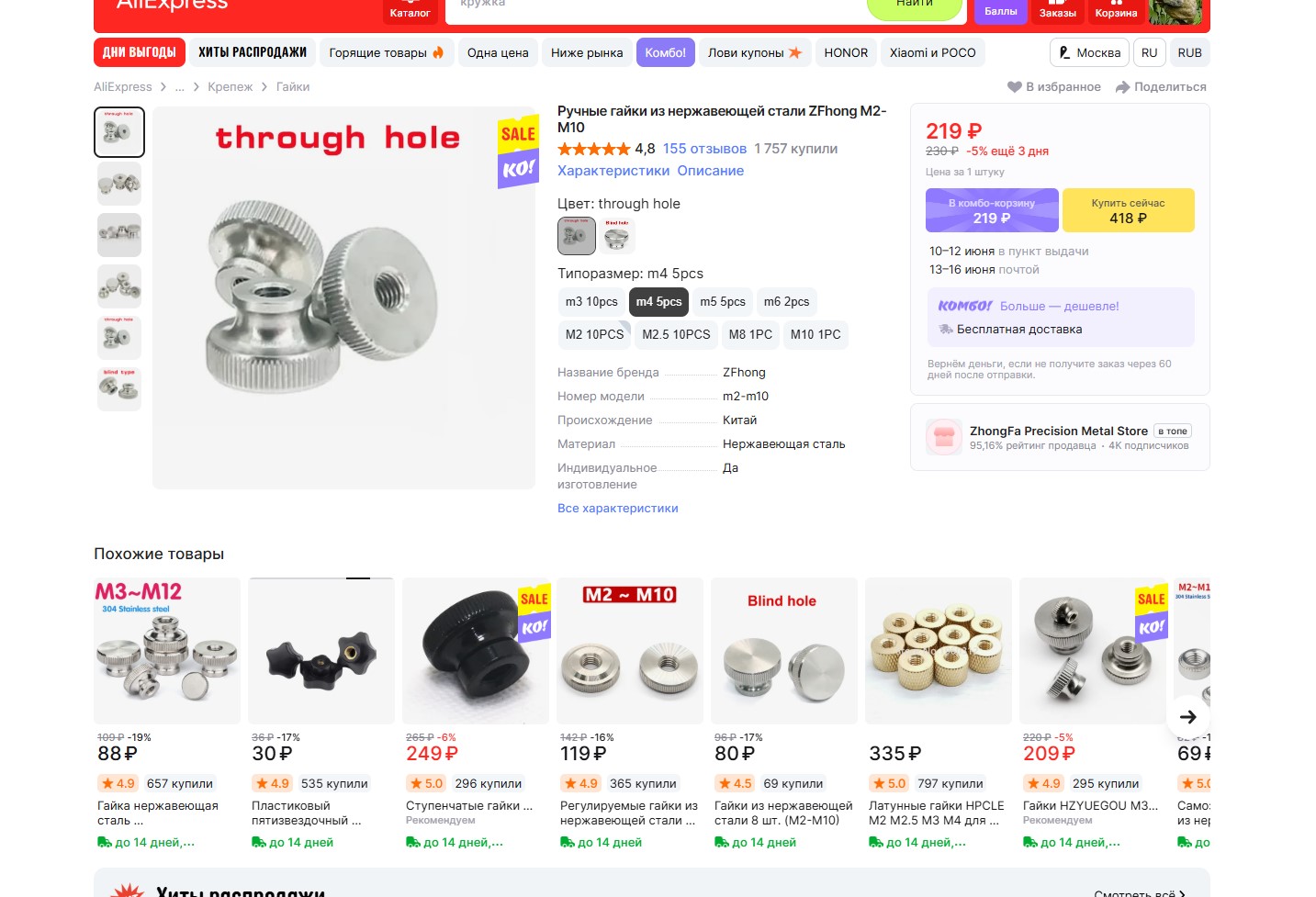

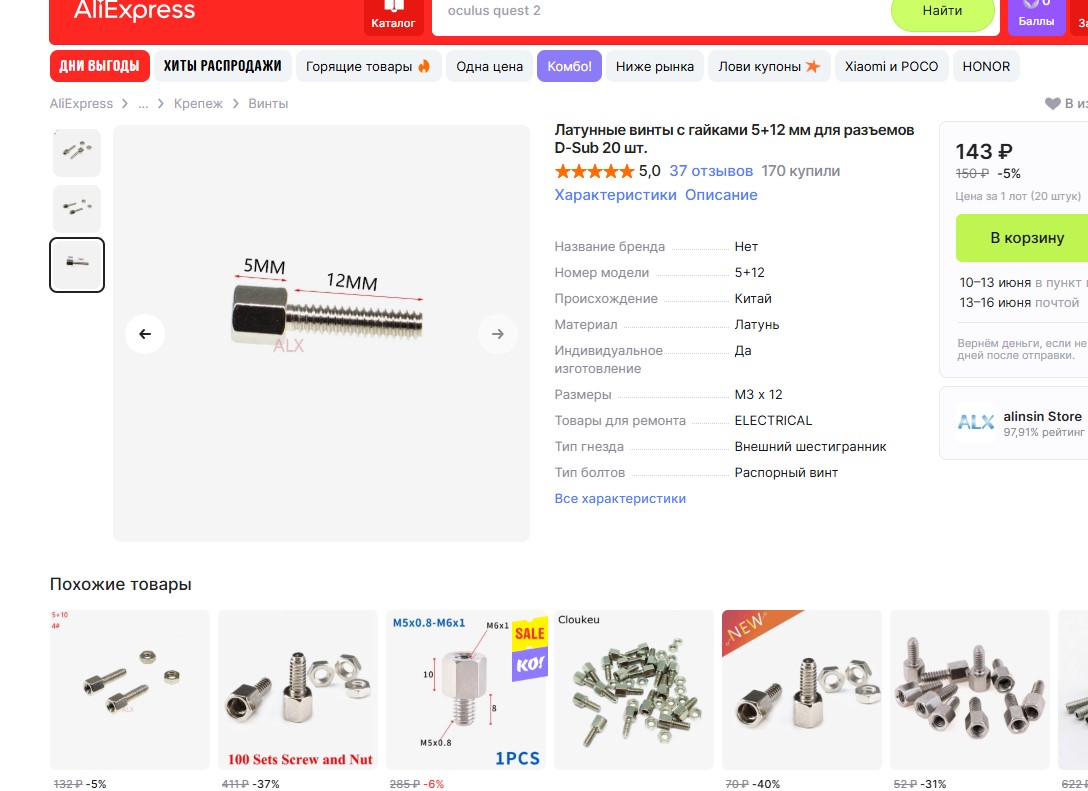

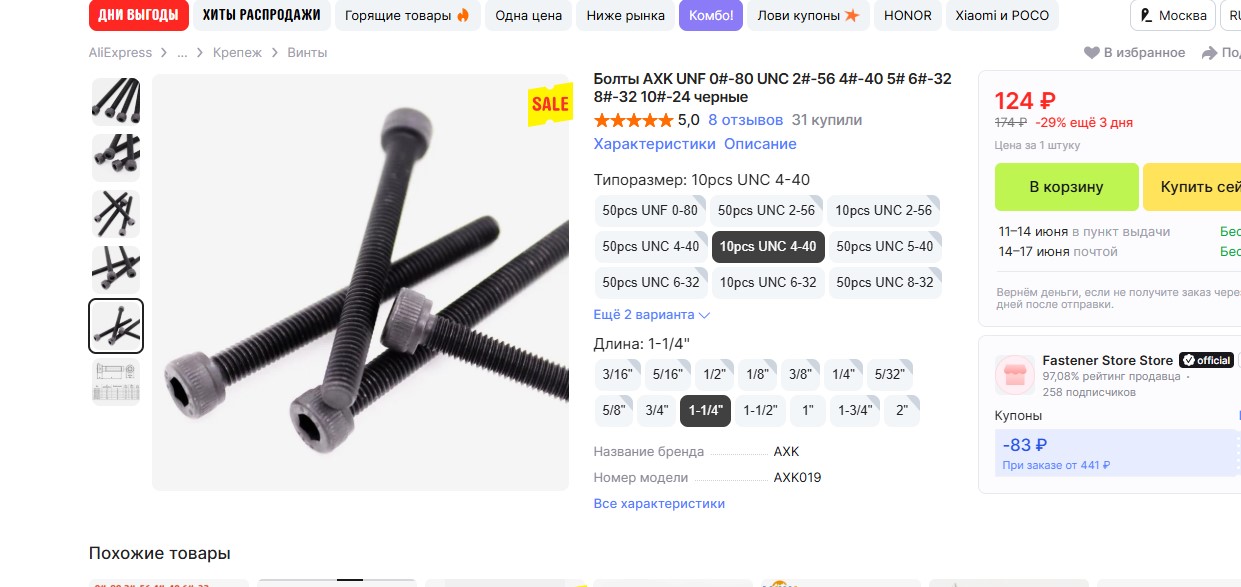

Ну менять корпус это перебор, так то решение почти найдено, я так понял винты, например такие вставляются с обратной стороны и закрепляются гайками со стороны соккета, тогда да, никуда не упадет, но не самый простой вариант, такой тип подходит лучше: но на глаз боюсь коротковаты, водоблок закрепись не получиться.

Если есть ссылка, скинь пож, в плане теплосъема действительно получше такой будет, разве что еще что-то такое понадобиться:

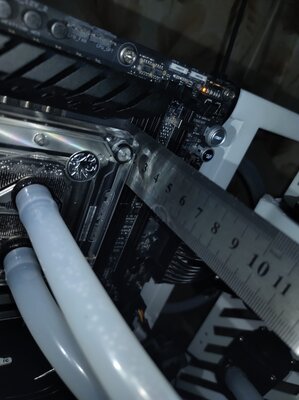

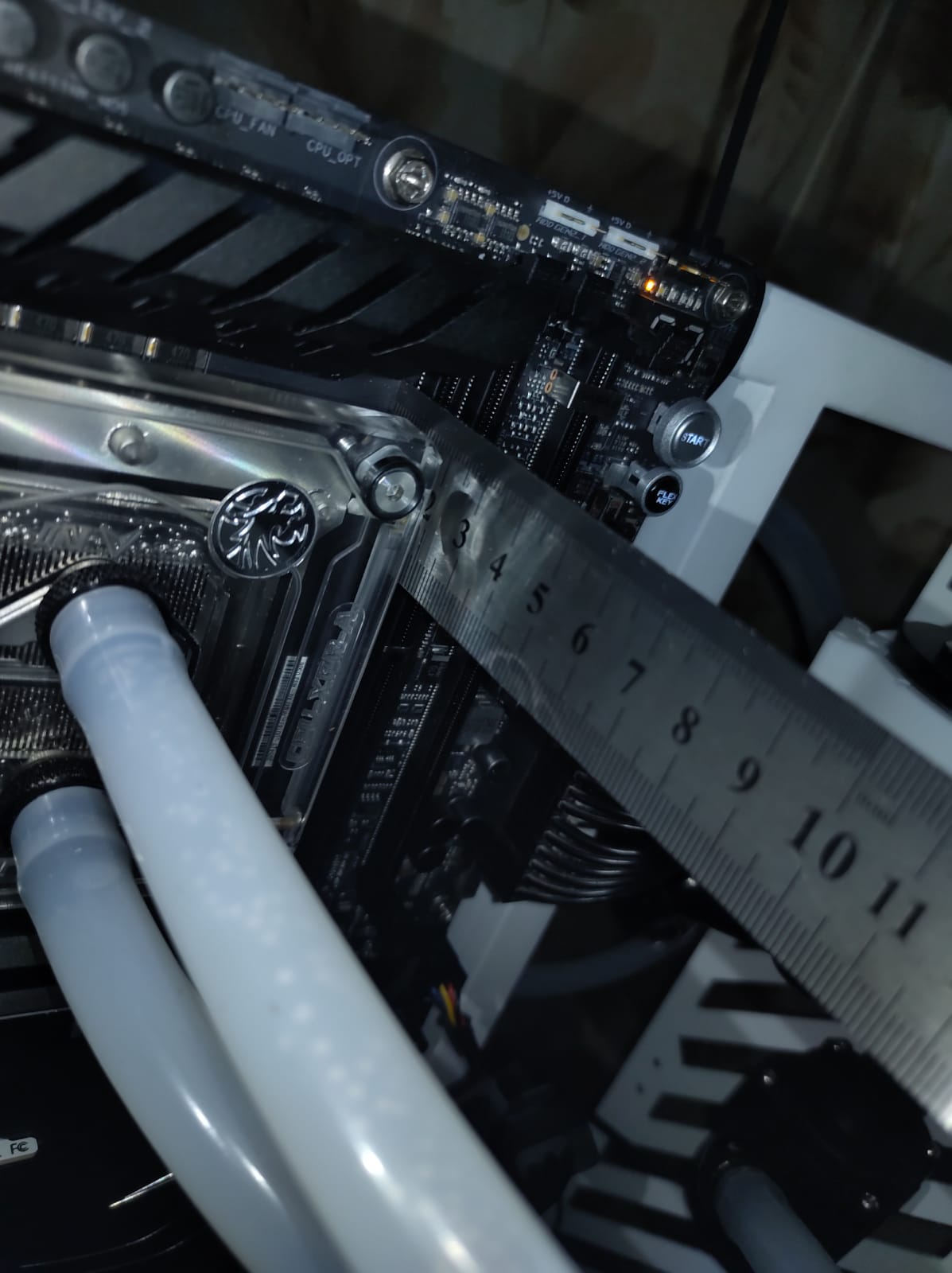

измеряй

#77

Hermes_Conrad

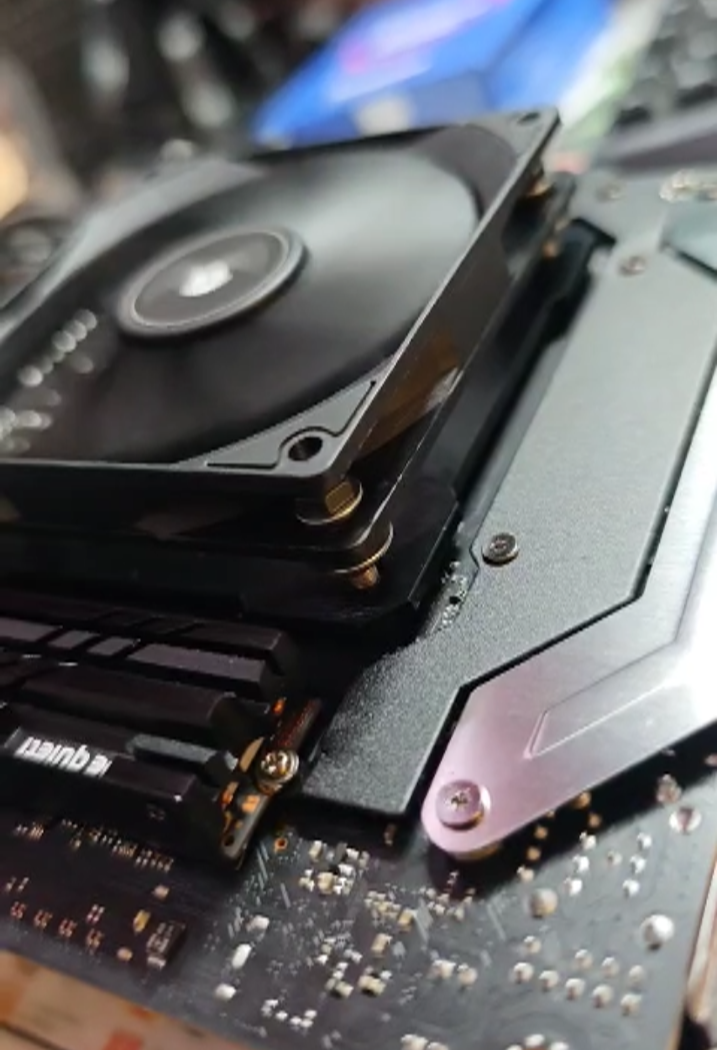

это китайский аналог heavy backplate от Ватеркул.
покупал через дискорд, на авито лежали тоже. Ребята таскали с Тао, сорри, ссылки нет(

ок, поищу еще, но так просто по ходу не найти, поиск выдает беки для ВК

спасибо! получается хватает

Просто какие-нибудь гайки понадобятся:
возьму в общем ЕК-шный бек завтра, так видно будет какого размера нужны!

если стойки штатные, то и гайки штатные по идее
на практике увидишь в общем, надеюсь все комплектное встанет

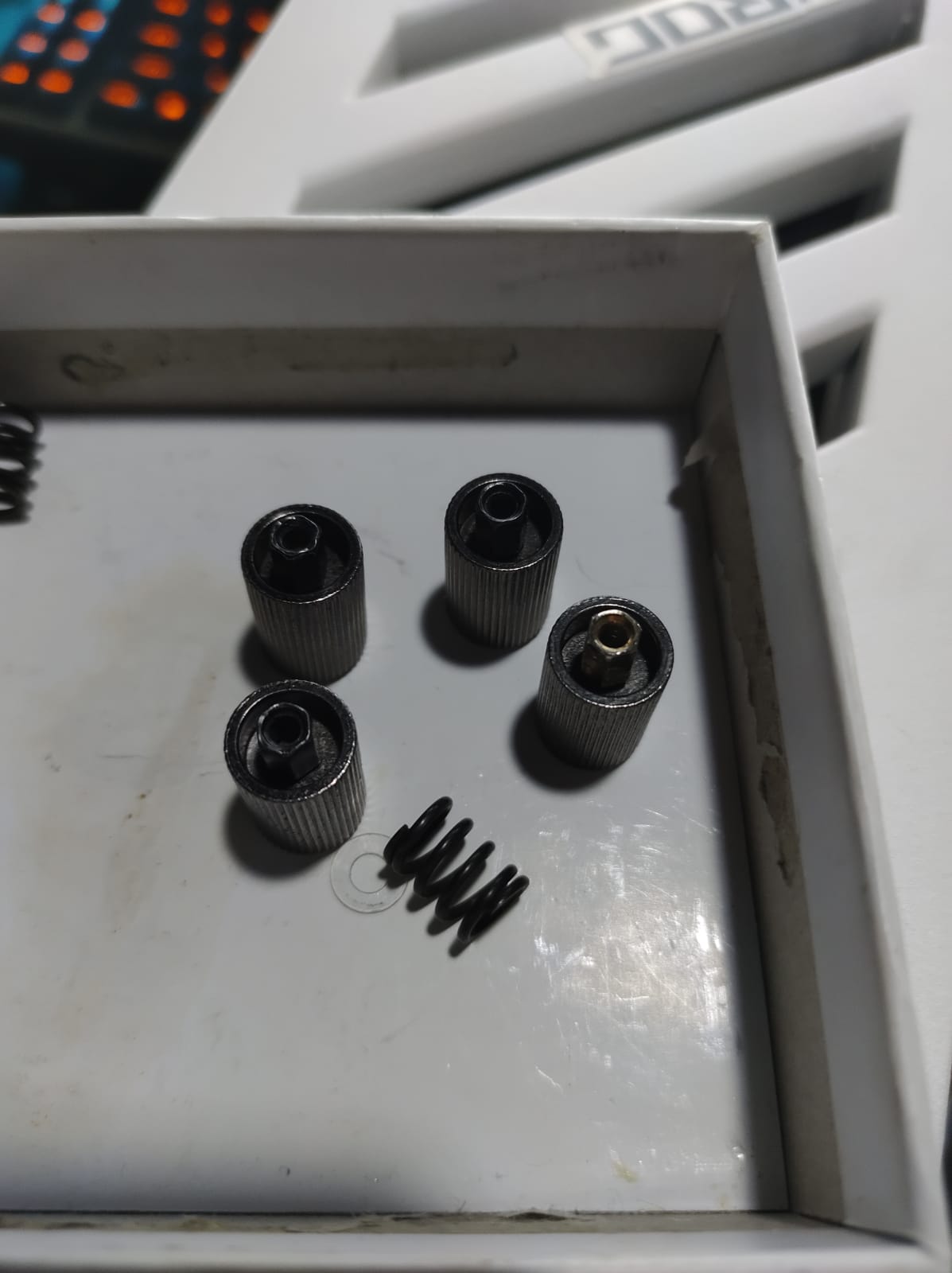

У ека гайки интересные - они в виде "стакана" - резьба вглубине, а до этого - полый цилиндр, в котором пружина помещается. Так что придётся искать гайки...

да можно как на приоре чоткого поцыка пружины порезать
авось и прокатит

Megagad, TOS пружини порезанные уже есть, гаек в Леруа таких маленьких нет, но в целом тоже найти не проблема, нужны были только такие штуки как у ЕК (с закруткой с двух сторон, не знаю как правильно назвать), дальше дело техники, думаю разберусь, спасибо

так можно их вообще выкинуть, заменив "гровером"(пружина одного витка) Главное - чтоб пластик не раскололся от усилия прижима.

Добавлено спустя 10 минут 47 секунд:
К слову - замерял размер резьб у ЕКшного набора - в бэкплейте и нижней части стойки UNC 6-32, а вот верху они применили М3.5... Зачем - не знаю, не спрашивайте. "извращенцы"!! Хотя могли что-то дюймовое, но близкое к метрике. Диметр стержня 3.5мм, диаметр "по резьбе" - 3.4мм

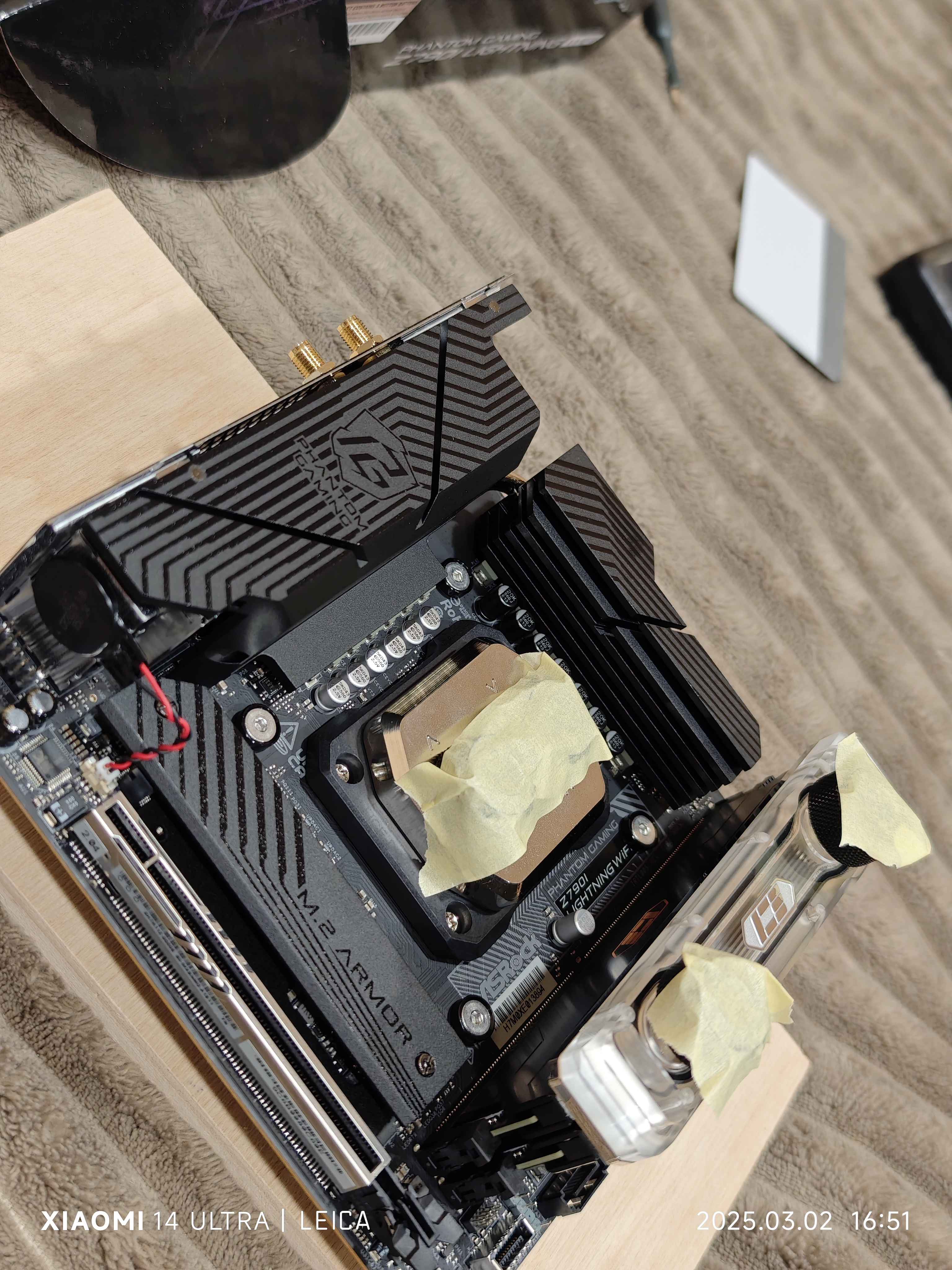

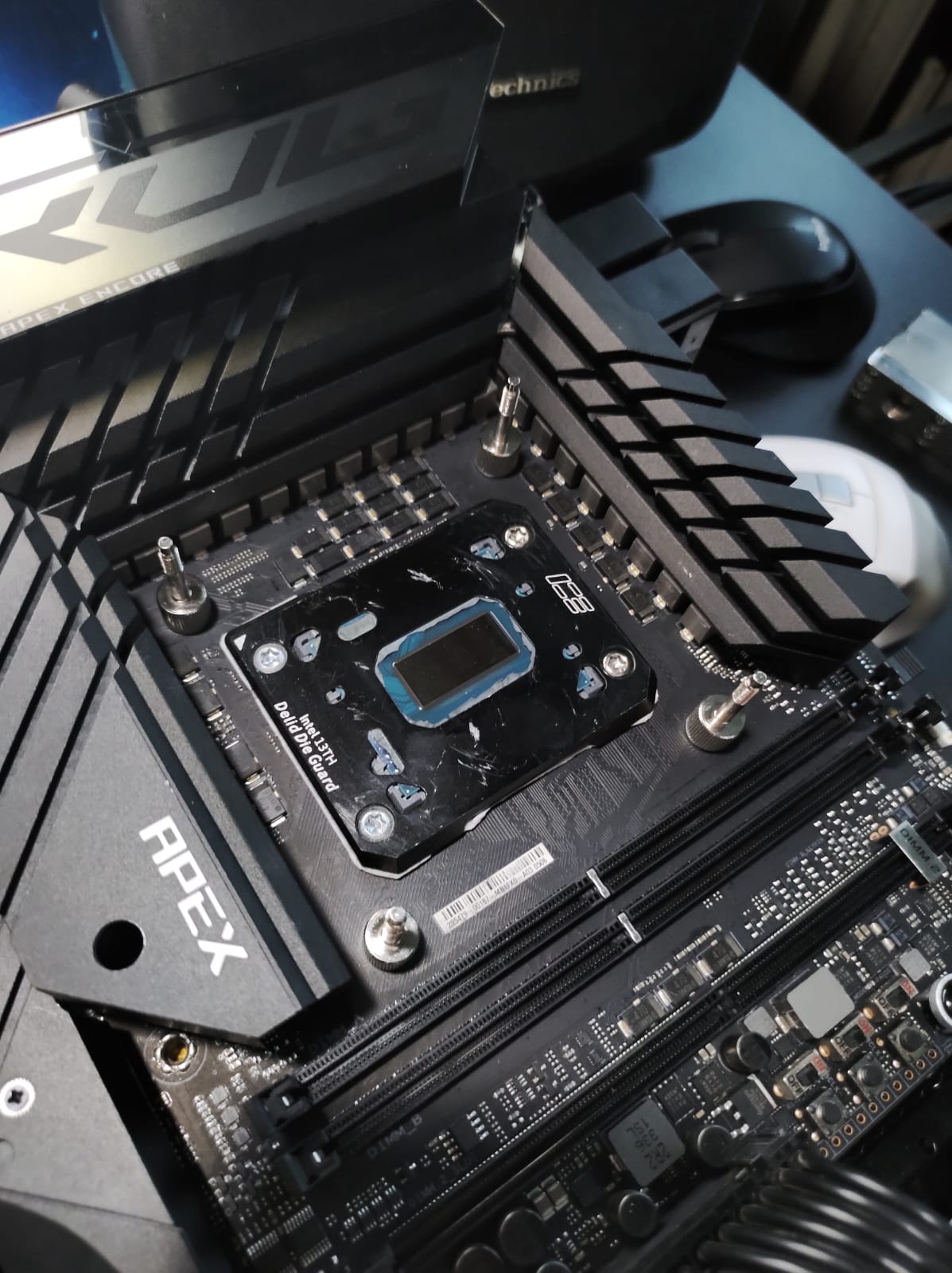

Ну полдела сделал, бек увесистый (по сравнению с китайским), сидит все основательно теперь:

Но винты все же оказалось коротковаты, почти выкрутился
получилось:



Да, там по ходу нестандартные какие-то, а нах... они так сделали?! Штангенциркуля у меня нет, 3,5 значит заказывать?

"Шоп не как у всех" А те латунные втулки - это от материнки? И они нормально ввинтились в гайки?? Мож тогда у меня штангель врёт, ибо на корпусных втулках либо UNC 6-32, либо М3...

Думаю не врет, насобирал несколько втулок (все что нашел), с виду они одинаковые, но 3 вкрутились, остальные нет. НО если взять стандартные винтики для материнок, они ко всем подходят как родные

Да, вчера глянул - реально М3.5.Видимо стойки от какого-то старого корпуса. Сейчас все "стандартные" - либо 6-32(винты для HDD), либо М3(винтики для флопика/привода) 3.5 помнится были в фирмовых системниках от НР и ДЭЛЛ. больше я похожих не встречал.

ну чтож опыт признан успешным! сдвиг 4го херткиллера на 6мм в сторону чиплетов с ядрами на скальпированном камне через ЖМ дал 15(!) градусов 75 против 90 в бенче CPU-Z (версия одна) при прочих равных условиях (одинаковые настройки биоса и фиксированное напряжение на камне, дабы энергосберегайки не крали градусы)
да возможно сыграло некоторую роль очистка фильтра и водоблока при персборке, но кол-го загрязнений было минимальным значимо на расход это влиять не могло, ЖМ использовался тот-же с того-же тюбика (с кристаллов не снимал , с водоблока снял и нанес по новой с учётом сдвига, да м.б. стало ЖМ чуть больше чем было, но состояние старого было - около идеальным прижим +- тот-же тем-же "заниженным" штатным крепежом на АМ4/5 от водоблока
температура в помещении заровняна в 25 градусов кондеем

в общем даже если списать часть разници на более свежий жм (хотя ранее замена ЖМ какого-либо прироста не давало) то 10+ градусов - однозначно успех!

а теперь о грусном, в ходе переборки контуров умерла ВКарта вроде как от не связанных причин, но могла и микро брызга ОЖ попасть (реанимировали) а второй комплект "сдвинутых" крепежей пострадал при нарезке резьб (в каждой половинке по метчику сломал)
так что к моменту апа для второй системы, придётся заказывать металл и резку заново... блин знал бы не стал бы делать 2 комплекта около штатных рамок под АМ4/5
