Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 24.12.2008 Откуда: Киев
думаю поставить радиатор 9х120 на боковую стенку корпуса вида Midi-Tower, туда же прилеплю резервуар "Phobya Balancer - 250mm" но возникла одна проблема с дальнейшим обслуживанием компьютера... одним словом не удобно будет снимать стенку с радиатором и резервуаром да и еще некуда ее деть потом, так как в сам корпус будут идти шланги подскажите есть ли какието клапаны чтобы можно было отсоеденить шланги и при этом не сливать жидкость с СВО
Member
Статус: Не в сети Регистрация: 10.02.2011 Откуда: Казань Фото: 4
DOSMOD писал(а):
думаю поставить радиатор 9х120 на боковую стенку корпуса вида Midi-Tower, туда же прилеплю резервуар "Phobya Balancer - 250mm" но возникла одна проблема с дальнейшим обслуживанием компьютера... одним словом не удобно будет снимать стенку с радиатором и резервуаром да и еще некуда ее деть потом, так как в сам корпус будут идти шланги подскажите есть ли какието клапаны чтобы можно было отсоеденить шланги и при этом не сливать жидкость с СВО
а корпус то выдержит? опрокидывания не будет? на счет отсоединение, есть быстросцепы от Куланса, 2 капли жидкости максимум прольется, очень удобная штука...
Member
Статус: Не в сети Регистрация: 21.11.2005 Откуда: Великая Россия
Парни, всем прива! Хочу пополнить ряды "водяных". В этом вопросе - полный нуб. Система 2600К+z68+6990. Пока система в стоке, ибо сильно воет. Планируется разгон до 4,5 ггЦ, 6990 постоянно на частотах второго биоса, возможно до 900-920 мГЦ. В шапке конфу смотрел, что из нового? Заранее прошу прощенья за нубские вопросы....
_________________ Слава Великой России!!! В.В.Путин - Наш Президент!!! Нет фашизму! Спаси народ Донбасса!!! #Save Donbass People!!!!
Member
Статус: Не в сети Регистрация: 19.12.2010 Откуда: Perm
хай, комрадс! хочу заняться построением контура на профильном железе (в будущем возможен переход на архитектуру Intel 1155\2011). в связи с тем, что видеокарта не референского дизайна, хочу узнать ваше мнение по поводу связки EK-VGA Supreme HF High Performance GPU Only Water Block - Nickel или Swiftech MCW82 Universal GPU waterblock плюс Koolance MVR-100 (MB VReg) на область VRM (соответствующий вопрос по совместимости так же задал в ветке gtx 580), какой из блоков получше будет охлаждать горячую 580-ю?
по поводу помп и резервуаров: хотелось, чтобы все это жило внутри корпуса в слотах 5.25, сейчас их свободно 4 (при необходимости 5); хочу попросить совета по этому вопросу (комби помпа+резервуар или по отдельности - не важно, главное, чтобы было эффективно и не тарахтело как трактор) радиаторы: внутрь корпуса влезет только один радиатор 2х140 версии slim (тонкий), иначе вместе с вентиляторами будет упираться в память; так же хочу 3х140 снаружи корпуса поставить. всякие фитинги, шланги и прочее - мелочи, особо заострять на них внимание, не имея финального конфига, - нет смысла.
очень прошу помочь с построением; первый раз с СВО буду иметь дело, не хочу опозориться бюджет: 10-15 тысяч. в принципе смогу купить\заказать всё, что существует в природе и что действительно нужно. заранее спасибо.
Member
Статус: Не в сети Регистрация: 10.02.2011 Откуда: Казань Фото: 4
OverShot писал(а):
хай, комрадс! хочу заняться построением контура на профильном железе (в будущем возможен переход на архитектуру Intel 1155\2011). в связи с тем, что видеокарта не референского дизайна, хочу узнать ваше мнение по поводу связки EK-VGA Supreme HF High Performance GPU Only Water Block - Nickel или Swiftech MCW82 Universal GPU waterblock плюс Koolance MVR-100 (MB VReg) на область VRM (соответствующий вопрос по совместимости так же задал в ветке gtx 580), какой из блоков получше будет охлаждать горячую 580-ю?
по поводу помп и резервуаров: хотелось, чтобы все это жило внутри корпуса в слотах 5.25, сейчас их свободно 4 (при необходимости 5); хочу попросить совета по этому вопросу (комби помпа+резервуар или по отдельности - не важно, главное, чтобы было эффективно и не тарахтело как трактор) радиаторы: внутрь корпуса влезет только один радиатор 2х140 версии slim (тонкий), иначе вместе с вентиляторами будет упираться в память; так же хочу 3х140 снаружи корпуса поставить. всякие фитинги, шланги и прочее - мелочи, особо заострять на них внимание, не имея финального конфига, - нет смысла.
очень прошу помочь с построением; первый раз с СВО буду иметь дело, не хочу опозориться бюджет: 10-15 тысяч. в принципе смогу купить\заказать всё, что существует в природе и что действительно нужно. заранее спасибо.
водоблоки отличные, я такие же взял себе, пока они одни из лучших по производительности! на счет охлада врм видеокарты-меня тоже интересует этот вопрос! я конечно не разбирал радиатор питания, но в принципе вполне реально поставить туда данный водоблок... а на счет остольного вам лучше обратиться к товарищу Гречко ака Денису, он вам подберет и сразу же может заказать...
зы. а вы замеряли радиатор на врм? по размерам крепления он точно подойдет???
Member
Статус: Не в сети Регистрация: 19.12.2010 Откуда: Perm
timerhan собирать буду не раньше августа, к Денису обрашусь прям перед покупкой (к тому времени как раз деньги появятся) PS: да, замерял, размеры радиатора получились 110мм и 25мм (длина\ширина) и 108 мм диагональ между центрами болтов, которые соответственно и крепят радиатор к ВРМу. изходя из этой фото: http://www.koolance.com/water-cooling/images/more/mvr-100_p2.jpg его длина действительно 100мм, крепления в центре, но расчитаны на "непрямую" установку, что нам очень хорошо. однако ширина всего 17мм, следовательно потребуется панелька "расширитель" для покрытия всех VRM.
Member
Статус: Не в сети Регистрация: 27.12.2009 Откуда: Латвия/Рига Фото: 3
OverShot: тест универсальных блоков скиннилаба. На сколько знаю, по температурам MCW82 шибко не должен отличатся от MCW80, только менее резистивен. Справится с охлаждением как ЕКшный, так и от Свифтека, раз уш справлялись с еще более горячей 480. Если будешь брать ЕК, советую не никелированые версии (пока некончится история с некачественным никелированием недавних ЕКшных блоков). Что то охлаждающего для питалова сгородил бы с любым водоблоком на сам гпу. Какие нибудь минирадики и на обдув какой нибудь тихий вентиль, или енту свифтековскую приблуду, или водоблочек, как ты задумал.
Раз уж заведомо известно, что в корпус много больших радов невлезет и нужно будет внешние, то я бы сразу махнул рукой на все внутренние, и обошолся с одним большим внешним, скажем MoRa3. Должно хватить как на проц, так и на двумя 580ых.
Member
Статус: Не в сети Регистрация: 19.12.2010 Откуда: Perm
Church нереференсная плата: только водоблок липить, никаких вариантов больше нету. на плате дефолтно стоят радиатор, достаточно неплохо охлаждает под обдувом, но все равно за 70 температура заваливает влегкую. да и попытка подкрутить водоблок не так дорого обойдется при "фейле".
Member
Статус: Не в сети Регистрация: 10.02.2011 Откуда: Казань Фото: 4
OverShot писал(а):
timerhan собирать буду не раньше августа, к Денису обрашусь прям перед покупкой (к тому времени как раз деньги появятся) PS: да, замерял, размеры радиатора получились 110мм и 25мм (длина\ширина) и 108 мм диагональ между центрами болтов, которые соответственно и крепят радиатор к ВРМу. изходя из этой фото: http://www.koolance.com/water-cooling/images/more/mvr-100_p2.jpg его длина действительно 100мм, крепления в центре, но расчитаны на "непрямую" установку, что нам очень хорошо. однако ширина всего 17мм, следовательно потребуется панелька "расширитель" для покрытия всех VRM.
блин тоже хочу поставить водоблок на питание, но думаю пока обойдусь стандартным радиком плюс на него наклею http://overhard.ru/Enzotech-MOS-C10.html такие радиаторы и на обдув... Думаю пока будет достаточно! Посмотрим как у вас получиться данная приблуда, если что закажу такой же
Member
Статус: Не в сети Регистрация: 27.12.2009 Откуда: Латвия/Рига Фото: 3

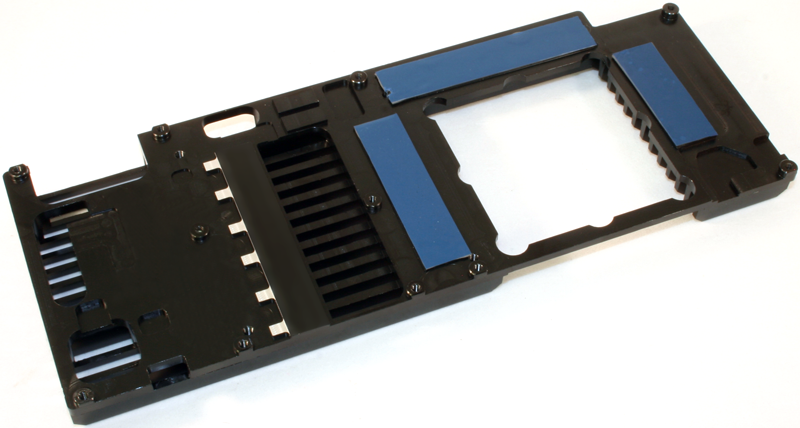

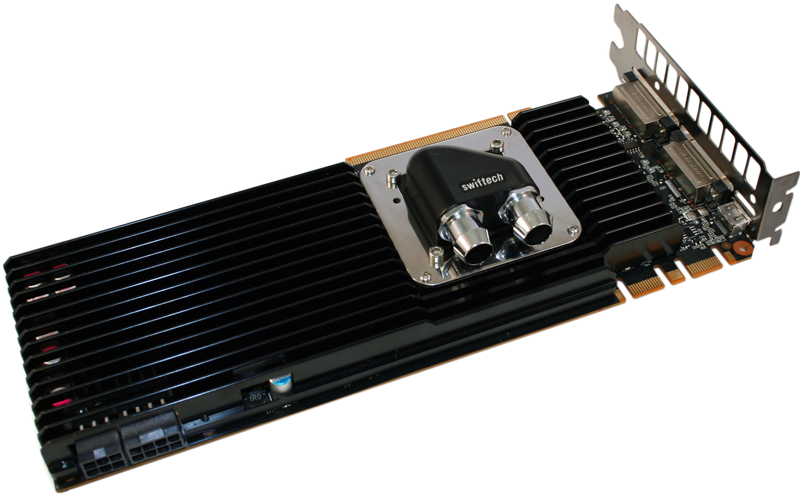

OverShot: ну, тогда тебе имхо чуток неповезло. Универсальник конечно с легкостю охладит чип, но карточка не из "холодных", что бы оставить на питалово только пассивное охлаждение. Не повезло в смысле - что придется производить лишние движения тела, что по крайнее мере я в силу своей хронической лени не люблю . У 480ых по крайнее мере была возможность основу кулера оставить для етого, чуток доработав да бы универсальный установился. Не уверен что ето так как для референс-кулера 580ых, так и для того, что стоит на твоем асусе. Я склоняюсь больше в сторону минрадиков + какой нибудь тихий 120мм на обдув их, имхо должно быть дешевле/проще пытатся найти подходящий и установить водоблок там.
В будущем советую выбирать видюхи если с прицелом под воду референсного дизайна. К сожалению вода все еще узкая ниша, и чаще всего для производителей компонент економически невыгодно выпускать специфичные водоблоки для узких модельных рядов видюх или мам. Для карточки послабже вроде 460 или прошлых поколении хватало бы только универсальника и пассивных теплораспределителей на остальном, но имхо ето не так для топового железа, особенно под тяжёлым разгоном с поднятием напруг.
P.S. Я бы советовал написать кому то в свифтеке, да бы убрали ту карту из списка поддерживаемых, да бы другой не накололся. Или спросить, как ето подразумевалось (авось все таки годится, после простенькой доделки?).
