Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Member
Статус: Не в сети Регистрация: 08.05.2007 Откуда: скил в BF3?
MaxOblivion писал(а):

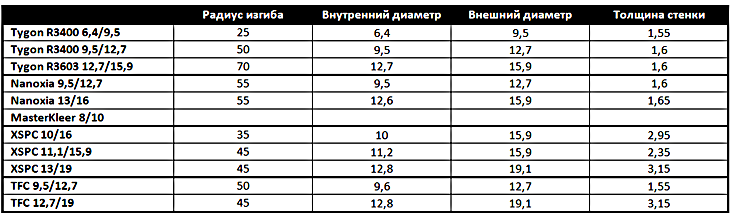

Елочек там немного, но на примере компрессионников, а если точнее, то TFC 10/13 и 10/16 видно, что ID там вовсе не "9,8-10", а "11,1 и 12 мм соответственно"
Вы что-то путаете. 11,1 и 12мм это диаметр бородки судя по вашей таблице. или я на прав? Я же говорил именно о внутренний диаметр фитинга. Причём минимальный из двух, так как даже на "ёлках" диаметры с обеих сторон не всегда одинаковы.
MaxOblivion писал(а):
А нас ведь интересует как шланг ведет себя при реальном использовании в контуре, а не в руках на фоне линейки, верно?
т.е. вы хотите сказать что для каждого шланга вы подбирали "водоблок ЦП и Fullcover на материнку" чтобы выяснить каков минимальный радиус изгиба шланга? или вы на глаз определяли сколько там 3,5 или 4,5 см?
MaxOblivion писал(а):
Максимальный внутренний диаметр фитинга с резьбой G 1/4 - 10,1-10,2 мм. Так что ничего лучше с 11,1/15,9 не будет
ну вот, сами себе противоречите
цитата из второй части писал(а):
Не совсем понятен смысл шланга 11,1/15,9, т.к. практической пользы от него будет немного, а радиус изгиба у него значительно больше, чем у 10/16.
и снова
MaxOblivion писал(а):
разница в 0,5 см не настолько критична.
Вы уж определитесь, 0,5см для вас и рядового пользователя СВО "некртитично" или "значительно больше" или же всё таки стоит указать погрешность своих измерений +/- 0,5см и решить все вопросы разом.
_________________ Когда в 1850 году из Европы в Америку привезли первую партию воробьёв, американцы так обрадовались, что закормили их всех до смерти
Moderator
Статус: Не в сети Регистрация: 02.12.2009 Откуда: Russia Фото: 17
А все белые шланги будут светиться фиолетовым оттенком? Скажем, тот же XSPC? И ещё, посоветуйте компрессионные фитинги из магазина, что давал....думаю, уже надо бы купить.
Member
Статус: Не в сети Регистрация: 21.12.2006 Откуда: Moscow
Цитата:
Вы что-то путаете. 11,1 и 12мм это диаметр бородки судя по вашей таблице. или я на прав? Я же говорил именно о внутренний диаметр фитинга. Причём минимальный из двух, так как даже на "ёлках" диаметры с обеих сторон не всегда одинаковы.
Там черным по белом написано, что это основной диаметр. В графе же "диаметр бородки" стоят совсем другие цифры. В графе внутренний диаметр какие цифры? 10 мм. Вы статью читали? Читали про случай неравномерности внутренней части фитинга, когда как раз в одном месте один диаметр, а в другом - другой? Читали, что эти 2 диаметра указываются через дробь, как, например, в случае фитингов Nanoxia?
Цитата:
т.е. вы хотите сказать что для каждого шланга вы подбирали "водоблок ЦП и Fullcover на материнку" чтобы выяснить каков минимальный радиус изгиба шланга? или вы на глаз определяли сколько там 3,5 или 4,5 см?
Зачем же, когда можно подобрать 2 водоблока, расположить их в одной плоскости, при этом использовать отрезок шланга минимально разумной длинный и замерить минимальный радиус без изгиба.
Цитата:
ну вот, сами себе противоречите
Где? Где я себе противоречу? Что при использовании шланга 10/13 будет внутренний диаметр фитинга 10 мм, что при использовании 13/19 внутренний диаметр будет, например, 10,1-10,2 - это огромная разница?
Цитата:
Вы уж определитесь, 0,5см для вас и рядового пользователя СВО "некртитично" или "значительно больше" или же всё таки стоит указать погрешность своих измерений +/- 0,5см и решить все вопросы разом.
Радиус изгиба у 10/16 - 3 см. Радиус изгиба у 11,1/15,9 - 4,5 см.
Где 0,5 см? За свои измерения я уверен. И разница в 1,5 раза - это значительно больше. 0,5 см между моими и Вашими измерениями я могу списать на разность методик измерения и на температуру окружающего воздуха.
4,5 больше 3 на 50%. 4,5 больше 4 на 12,5%.
При разных условиях тестирования 12,5% - это немного. При одинаковых условиях 50% - это значительно. Что тут может быть непонятного?
Zen_msk, разговор был про то, что 10/16 крайне затруднительно использовать с компрессионными фитингами ЕК. И нужно брать либо TFC, которые дороже в 2 раза, либо Enzotech, которые дороже почти в 2,5-3 раза в зависимости от цвета.
Member
Статус: Не в сети Регистрация: 08.05.2007 Откуда: скил в BF3?
MaxOblivion писал(а):
Там черным по белом написано, что это основной диаметр. В графе же "диаметр бородки" стоят совсем другие цифры.
ах да ошибся. сори. нада ещё с десяток параметров для фитингов придумать чтоб окончательно запутать пользователя с выбором. А ещё нарисовать график "неравномерности внутренней части фитинга".
MaxOblivion писал(а):
Где? Где я себе противоречу?
почитайте предыдущий пост повнимательней.
MaxOblivion писал(а):
Радиус изгиба у 10/16 - 3 см...... Где 0,5 см?
а я вижу 3,5см. Или для меня одного эта таблица показывает 35 а не 30 как сообщает автор статьи? Самый худший вариант с погрешностью +/- 0,5см: 3,5+0,5=4 4,5-0,5=4
_________________ Когда в 1850 году из Европы в Америку привезли первую партию воробьёв, американцы так обрадовались, что закормили их всех до смерти
Member
Статус: Не в сети Регистрация: 21.12.2006 Откуда: Moscow
SpuTnick, моя неправда по поводу 3,5 см, т.к. статья писалась полгода назад, а сейчас говорил по памяти.
К чему графики, когда в фитинге либо внутренний диаметр постоянный, либо со стороны резьбы меньше, а далее идет расширение. Вы тупо не знаете к чему придраться, да?
Хорошо, допустим. 4,5 больше 3,5 на 30%. И 30% при тестировании в одинаковых условиях - это разница большая.
К чему подобный спор вообще?
1) У 10/16 радиус изгиба меньше, причем значительно. Вам разве не хватило фото, где 2 куска разного шланга одной и той же длинны связаны в узел. 10/16 без перегиба отлично связывается, а 11,1/15,9 без перегиба связать невозможно при такой длине. Спорить с этим будем? 2) Внутренний диаметр более 10 мм практически бесполезен, т.к. резьба G 1/4 не позволяет делать фитинги с минимальным внутренним диаметром более 10,1-10,2 мм.
Какие выводы можно из этого сделать? Нравится 11,1/15,9 - пожалуйста. Но практической пользы нет.
Возьмите в руки два отрезка шланга - 11,1/15,9 и 10/16, сравните, а потом уже говорите о погрешностях и прочем. Они разные, сильно разные.
James_on, да чем же Вы читаете вообще? Есть TFC, есть Enzotech двух видов 10/16, есть Nanoxia 10/16 и все отлично подходят. Не подходят только EK, но они и не должны.
Member
Статус: Не в сети Регистрация: 26.02.2011 Откуда: France
Добрый день товарищи подводники =)
Я вот решил записаться в вашу компанию, набор аквалангиста купил, а вот помпу... с помпой промахнулся: Хотел взять помпу Phobya Dc12-400 (800 литров, 4 м.) но при покупки с немецкого сайта чет перепутал и взял Phobya Dc12-220 (на 400 литров, 2 м.).
Вопрос такой, потянет ли данная помпа следующие запросы: i2500k~4.9 + 560ti~25% + радиатор Radiateur Xtreme 480 (480S) (4*120мм) + шланг 10 мм внутреннего сечения 3 м.? И в перспективе при переходе на SLI 2*VGA 580?
Спасибо.
_________________ On a toujours l'espoir que tout ira bien. Parce qu'on n'a pas d'autres raisons!
Member
Статус: Не в сети Регистрация: 27.12.2009 Откуда: Латвия/Рига Фото: 3
AlexManax: Думаю скорее стоит спрашивать, будет ли нормальный поток с той помпой при конкретных указанных моделей водоблоков, а не для/при железе, к которым они будут цеплятся. Но даже гадая с воздуха какие то среднеарифметические водоблоки, поток небудет блестать. С другой стороны с помпой получше именно температуры засчёт только лучше помпы наверное будут хорошо если до градусов двух-четырех лучше, авось и сойдет по сельской местности.
Вот радик .. хмм .. по названию звучит какой нибудь часторёбренный .. с тихими вентилями может быть менеее еффективен чем мог бы. Да и 4х120 секционника маловато для i7+будущих 2х580 имхо. По крайнее мере если планируешь разгон и желаешь тишину.
Junior
Статус: Не в сети Регистрация: 23.06.2011 Откуда: Санкт-Петербург
Помогите с вопросом - чем охладить мать Asus P6T7 WS Supercomputer, особенно проблема с разогревом южного моста блок от Koolance MB-ASP6T7WS к сожалению не доступен у них ни на заказ ни в продаже, может посоветуете грамотное решение под эту плату, спасибо.
Member
Статус: Не в сети Регистрация: 19.10.2010 Откуда: пришел?
Привет всем. Подскажите мне одну интересующую вещь. Хочу взять помпу помощнее. Если буду юзать эту помпу с таким топом, говорит ли это о том, что я могу сохранить "размерность" своей СВО в 3/8"???
Junior
Статус: Не в сети Регистрация: 23.06.2011 Откуда: Санкт-Петербург
Kruchkov там на южном (точнее там и север смещен к южному) 2 чипа + nForce 200 поэтому проблемно что туда подобрать собственно они и греют как печка. - смотри фото - http://www.smotherboards.ru/wp-content/ ... layout.gif
Хватит ли этого для охлаждения i5 2500k и 560ti в разгоне до, скажем, 55 гр.?
И еще, может какой-нить резистор от паять возможно, визуально DC12-220, DC12-260, DC12-400 идентичны, а отличаются потребляемой мощностью (ну и своими характеристиками по экспоненте)?
_________________ On a toujours l'espoir que tout ira bien. Parce qu'on n'a pas d'autres raisons!
Доброго времени суток всем. Если есть возможность - подсобите! У меня такая задача: Создать тихую(!) систему с разумным разгоном для работы 24х7. Не могу определиться с выбором радиаторов, что тянет за собой определенные сложности в подборе помп и кулеров. Система такая 2 GTX580 - TDP 2x250=500W, Over 10% =550W 1 I7 930 2,8 - TDP 130W, Over 40% = 180W 1 Intel x58 - TDP 25W плюс по мелочи, память, мосфеты, помпа... Итого необходимо рассеять мощность около 850W Теперь вопрос: Где нибудь указана рассеиваемая мощность радиаторов при различных параметрах окружающей среды, вида теплоносителя, скорости обдува... Или хотя бы при неких средних, чтобы можно было экстраполировать А если нет, то как расчитать? Невозможно ж серьезно планировать систему изходя из приблизительных данных, типа 2-3 секции на девайс... А то так можно и процы подбирать по принципу 1-2 ядра на задачу
