Получил ответ из ЕК. Они предлагают использовать HDP фиты и кусок трубки.

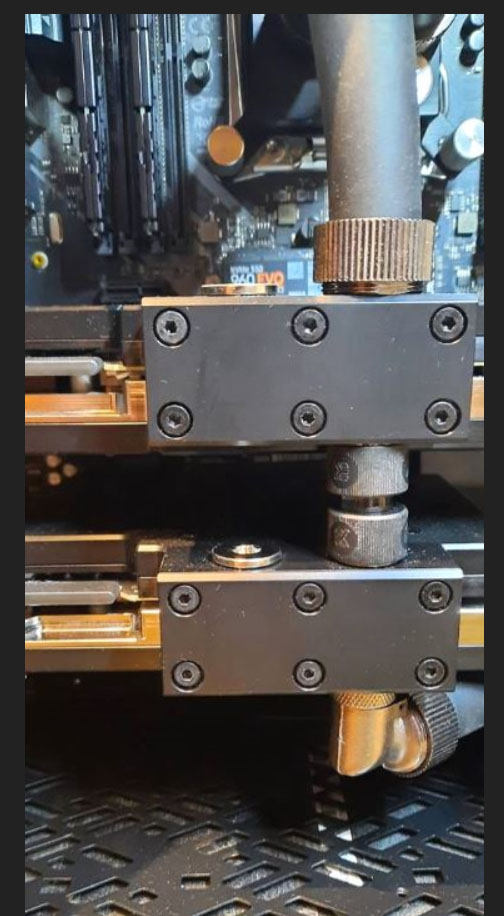

Видел еще ролик, как китаец собирает похожую систему. Устанавливаются карты, терминалы свинчиваются отдельно паровозиком и водружаются на карты все сразу.

Leonator
...так обычно и делают ...только скрепляющая трубка/фиттинги слева д/б ...а после "бутерброд" из карт устанавливается в слоты.

Гы-гы

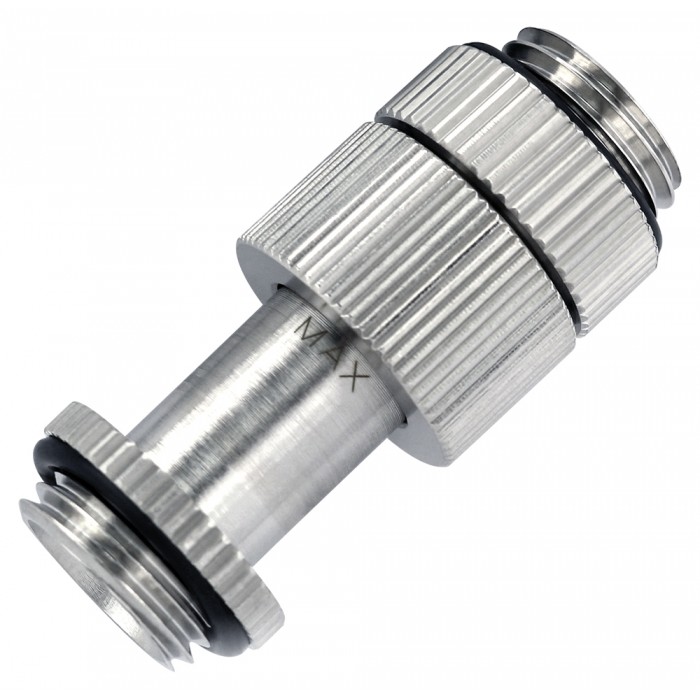

Leonator, как вариант есть же готовые "sli-спэйсеры", сколько получается между картами? Этот 18.5 мм в минималке

https://koolance.com/dual-video-connector-adjustable-1-slot-spacing

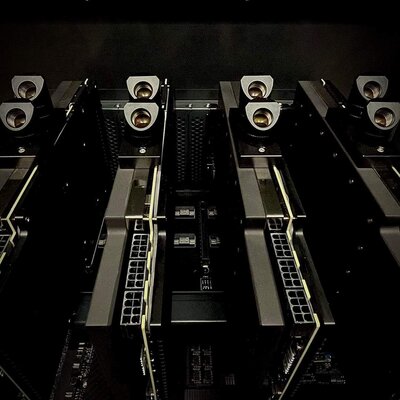

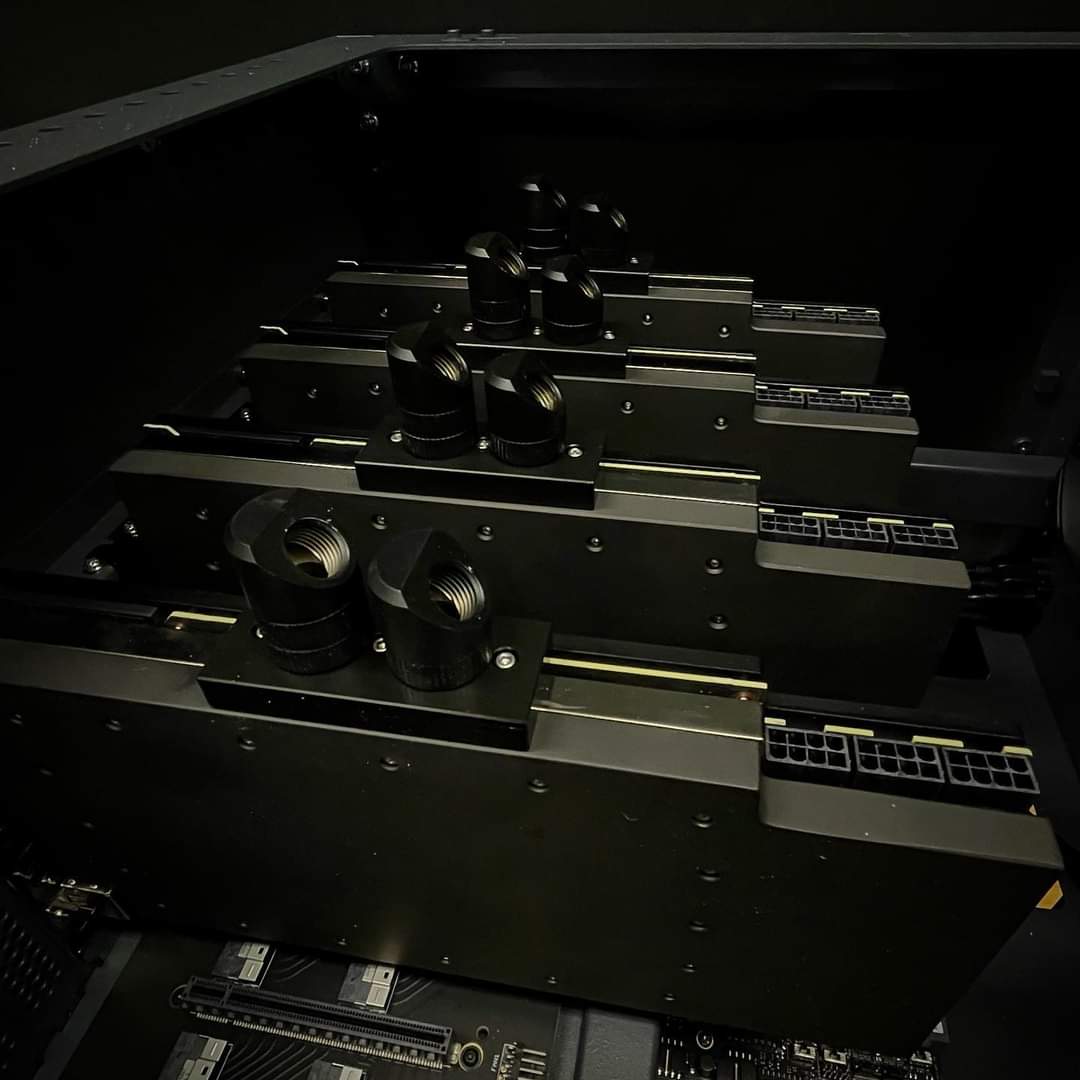

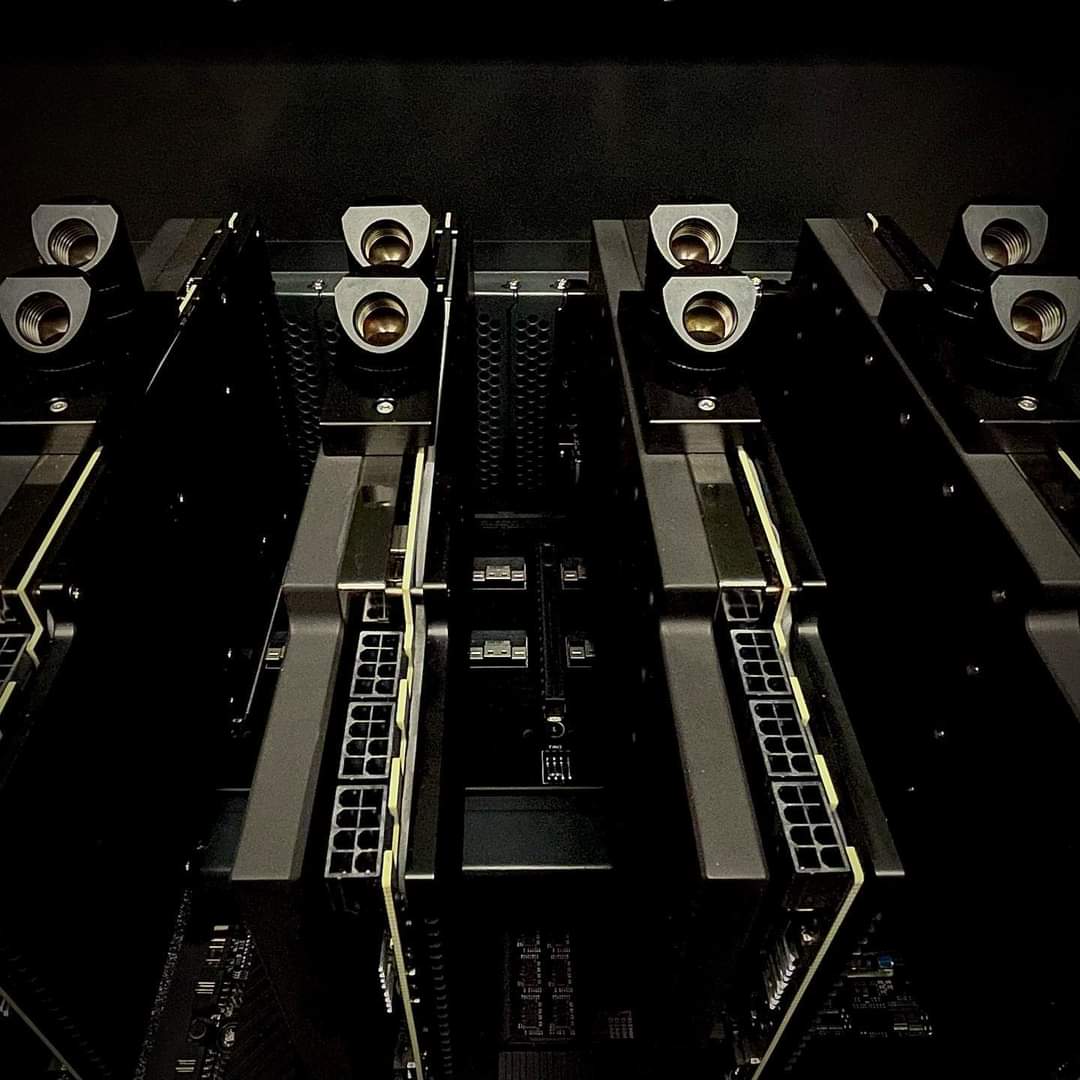

Пушка (по мотивам black pom последних Watercool) спецзаказом для "невосторгающихся" акрилом, backplate пока не активный (он им просто не нужен для рендеринга), но тоже нестандартный.
Optimus Strix 3090 (excl Renderboxes edition):

Судя по тазику и куску материнки, это или серверный корпус, или кейс для фермы. Активный бэкплейт действительно не нужен, в торце будут Дельты стоять. А вот на порно соединения карт с активным бэкплейтом очень хочу посмотреть еще с прошлой страницы.

Свой вопрос решил разбить на две части. Сначала поставлю бэк, буду мерить по месту и выкину на райзере из корпуса на пол. После замеров буду определяться со средствами и способами решения задачи соединения и проведу финишную сборку.

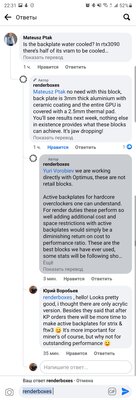

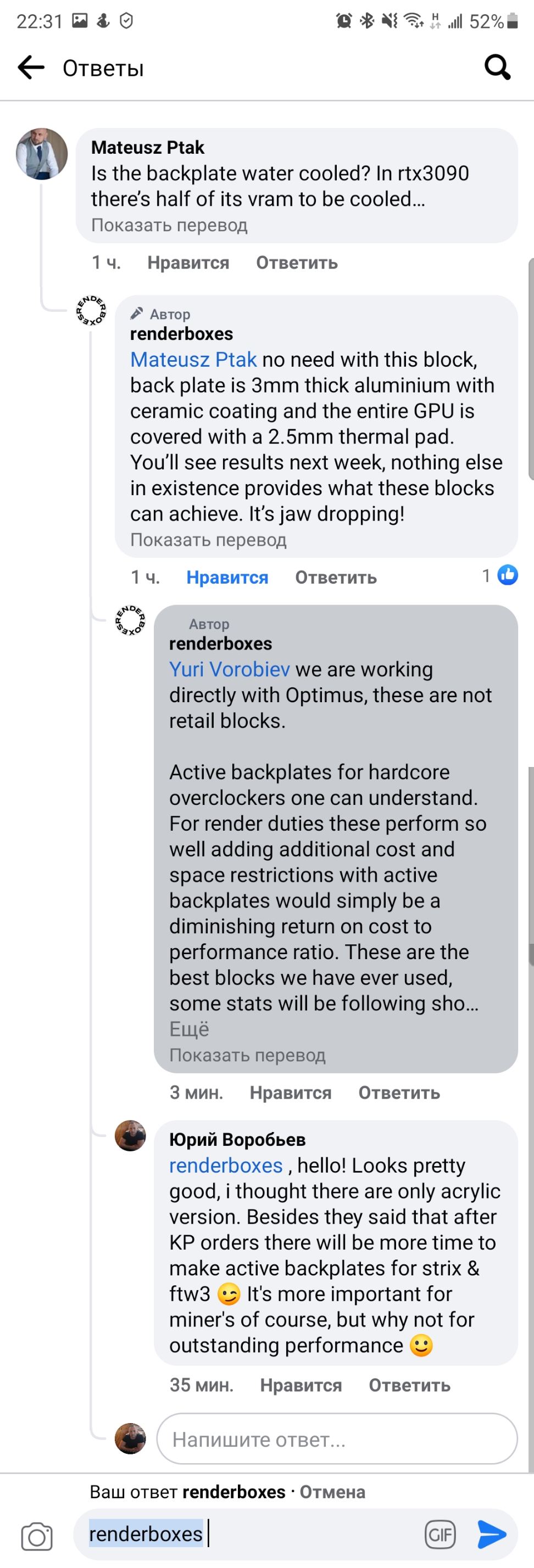

Судя по написанному посты читаются через раз https://forums.overclockers.ru/viewtopic.php?p=17521375#p17521375, да и название конторы "Renderboxes" вполне недвусмысленно напоминает о специализации...

Это он им (по профилю работы) просто не нужен, а так - любой каприз клиента за его деньги


Добавлено спустя 4 минуты 37 секунд:

Вот чтобы таким порно не заниматься и не быть зависимыми от производителей фитингов, они dougter board и разработали, расширяя расстояние между ускорителями.

Задача поставлена вписаться в имеющееся. Бюджет есть только на ВБ и фиты. Все.

Urez
Красиво, эксклюзивно, но... Для обычно овера это как бугатти широн для заводчанина - просто посмотреть.

В продолжение подготовки вопрос по установке активного бэка.

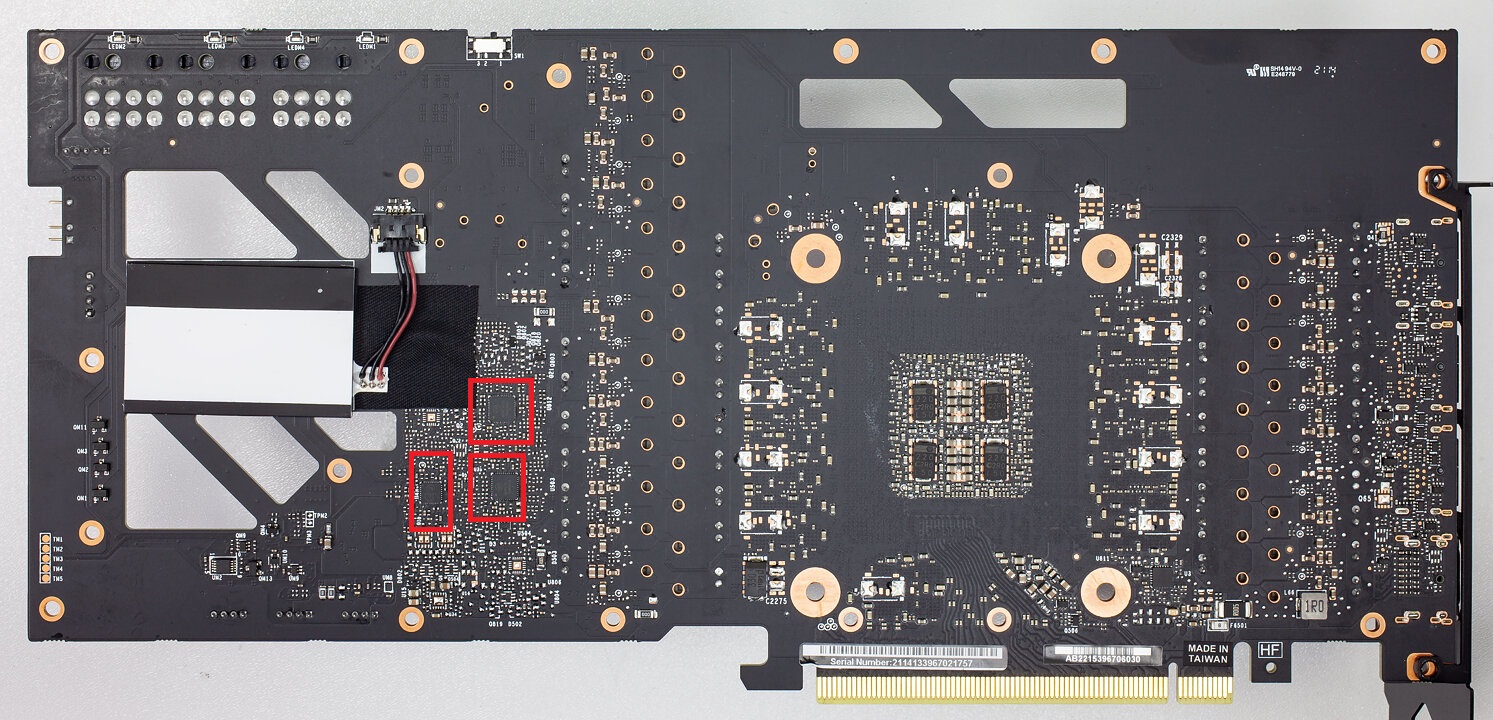

Красным - зона охлаждения непосредственно активной частью бэка, синим - алюминиевой пластиной. И там, и там скорее всего будет 3 мм, бутерброд из 2х1,5 Айсбергов (закуплено 3 комплекта 40х120 по 1,5 мм для фронта и бэка). Штатные в комплекте толщиной 3 с копейками, крайне мягкие.
ТП можно без опаски прямо лепить на активные smd? В зоне чипа важно, я так понимаю, хорошенько примять это непотребство, чтобы пузырей с воздухом не наделать?
И вопрос по синим местам - надо ли расширять зоны на места пайки (где круглые дырки) катушек (или кондеров, хз)? Куда еще нужно(!) налепить?
Только плз, без советов типа "да всю облепи!"

Спасиб!

зы я правильно понимаю, что основной нагрев - это ВРМ, транзисторы? Но и катухи евга охлаждает в штате через термалпутти.

Добавлено спустя 1 минуту 23 секунды:
под простой бек было наклеенно и где красное и где синее 3мм

murkok5
Отлично, спасибо. А примерная ширина? По 1 см где-то? Или пошире? Айсберги эти дорогие, надо постараться точно рассчитать, где максимальная тепловая нагрузка, наверное. В остальных местах можно облепить и комплектными, хотя мож и не стоит, если потекут, то нафик.

Оптимус разве не так делает и с активным для KP ? Если прокладка дорогая/жалко, то оценить высоты по зазорам, т.е. условно на текстолит 3 мм, на smd 1.5 или 2 мм

Нет необходимости. Можешь шим контроллеры дополнительно накрыть.

Ясно

потерял нить, что за wb ?

Добавлено спустя 2 минуты 12 секунд:
Аква все, слилась...

Hello Yuri,

as you maybe know we showed a design a long time ago but right now it is very unlikely that this will ever see the light of day for real.

https://forum.aquacomputer.de/wasserk-hlung/p1451318-kryographics-next-rtx-3080-3090-ftw3-guten-rutsch/

kind regards
Sven Hanisch

Еще такой вопрос, наверное, больше к владельцам, к SERO91988, хотя и на других активных комбинированных бэках: есть ли возможность, и нужно ли в целом, между активной частью и алюминиевой пластиной намазать термопасту для теплопередачи? Вроде как идея на поверхности, а вот есть ли контакт и помогает это как-то - вопрос.

Добавлено спустя 1 минуту 28 секунд:

Принял!

Барроу под 3090.

Второй немец (Watercool) под натиском пехоты вчера тоже высунул голову из танка и прекратил молчанку, 3080-3080ti-3090 FTW3 блок все-таки будет, в последнем квартале (т.е. с учетом вала заказов и почты/FedEx в России в 2022), с активным бэком.
https://www.hardwareluxx.de/community/threads/watercool-produktinfo.278904/post-28775831

Лепил широкие с комплекта (уг) , если айсберги реж как на память , по мне так память чип получще пады а на врм что найдется

Тогда точно нет, что у Bykski, что у них скорее всего одно и тоже, нарезанное с одного листа, люди плюются, все залито силиконом через 3 месяца, с такой жк логикой хотели сэкономить, т.е. качественные сторонние прокладки под ram и комплектные для всего остального, в итоге по два раза меняли с разборкой и чисткой. Немецкий диллер даже рекламацию выкатывал, "дипломатично" говорит что лучше ставить "хорошие" прокладки)) https://www.hardwareluxx.de/community/threads/ezmodding-bykski-produktinfo-supportthread.1224416/page-46

murkok5
Логично, да. Надеюсь, хватит их на везде.

Добавлено спустя 1 минуту 20 секунд:

Тогда в помойку их... У меня еще 1 мм почти целый лист Арктика есть. Если что, можно франкенштейна в 3 слоя сделать, всяко лучше будет.
