прецизионное ли? Глядя на микроканалы даже очень дорогих ватеров для ЦП, сомнения в голову мою приходят...

У Оптимуса DMG Mori и "часовая" Швейцария точить tolerances down to 0.0002" (0.00508mm), у немцев немаленький парк из Fanuc и Haas... ну не дешевая 100%

Urez
Это неплохо, но фото финов мы видели... Самое аккуратное, что видел я - это таки Криос.
но, скажем, алюминиевые корпуса смартфонов сделаны значительно точнее, чем любой ватер. Им бы хотя бы так научиться, всем.
Самый дешевый сяоми выточен просто идеально по сравнению с.

Вы путаете технологические процессы омд или не понимаете разницу:
https://www.youtube.com/watch?v=psDO1rPFQ1Y&t=288s

нет ребятушки...за гранью...кажется но это не точно вот это..Раз уж челенд проигран вами уже..То все козыри на стол))))

Urez Я вижу результат. Как пользователю, мне этого достаточно.
Проблемы ТП, сейвингов и прочей кухни меня совершенно не касаются.
К тому же, болванки один фиг фрезятся, давление - промежуточный этап, скорее всего для того, чтобы выпрямить болванки, кое-где подровнять. Потом опять фреза работает.
Но мне важен итог, а не нытье производителя о сложностях и низком спросе.

Там на первой минуте в видео все понятно, специально выбирал чтобы не мотать, при чем тут вообще болванки, их могут на ленте напилить, а чаще это листовой материал, что будет в 10 раз дешевле фрезерования заготовки. Я указал на неуместное сравнение, выфрезерованный с нуля сяоми стоил бы как vertu для конечного потребителя, неужели это еще нужно объяснять.
То что янки из Чикаго не будут на потоке править уведенные/загнутые ламели и так понятно (почему, я уже как-то говорил), дураку ясно что для фотосессии они выбрали идеальный экземпляр.
В визуальном плане, с т.з. потребителя я их не оправдываю, любой за 400 баксов хотел бы видеть перфекционизм в виде технопорно под акрилом, Было бы все так просто, они бы размещали oem заказы на аутсорсе (Фоксконе или где там Сяоми с Яблоком делают), резали бы дома акрил и осуществляли конечную сборку, гребли бы бабло лопатой с объемами производства Barrow/Bykski.

Это просто рант по периметру с несравнимо грубее и другим типом фрезы
Чуваки за местного то избалованного клиента не особо держатся, день отца, black friday, рождество, да плевать им вообще, я за год ни разу у них на сайте sale не видел. То что кого-то на другой стороне планеты не устраивает их продукт (по любым критериям, качество/сроки/цена)...ну вы поняли.

Приступил.

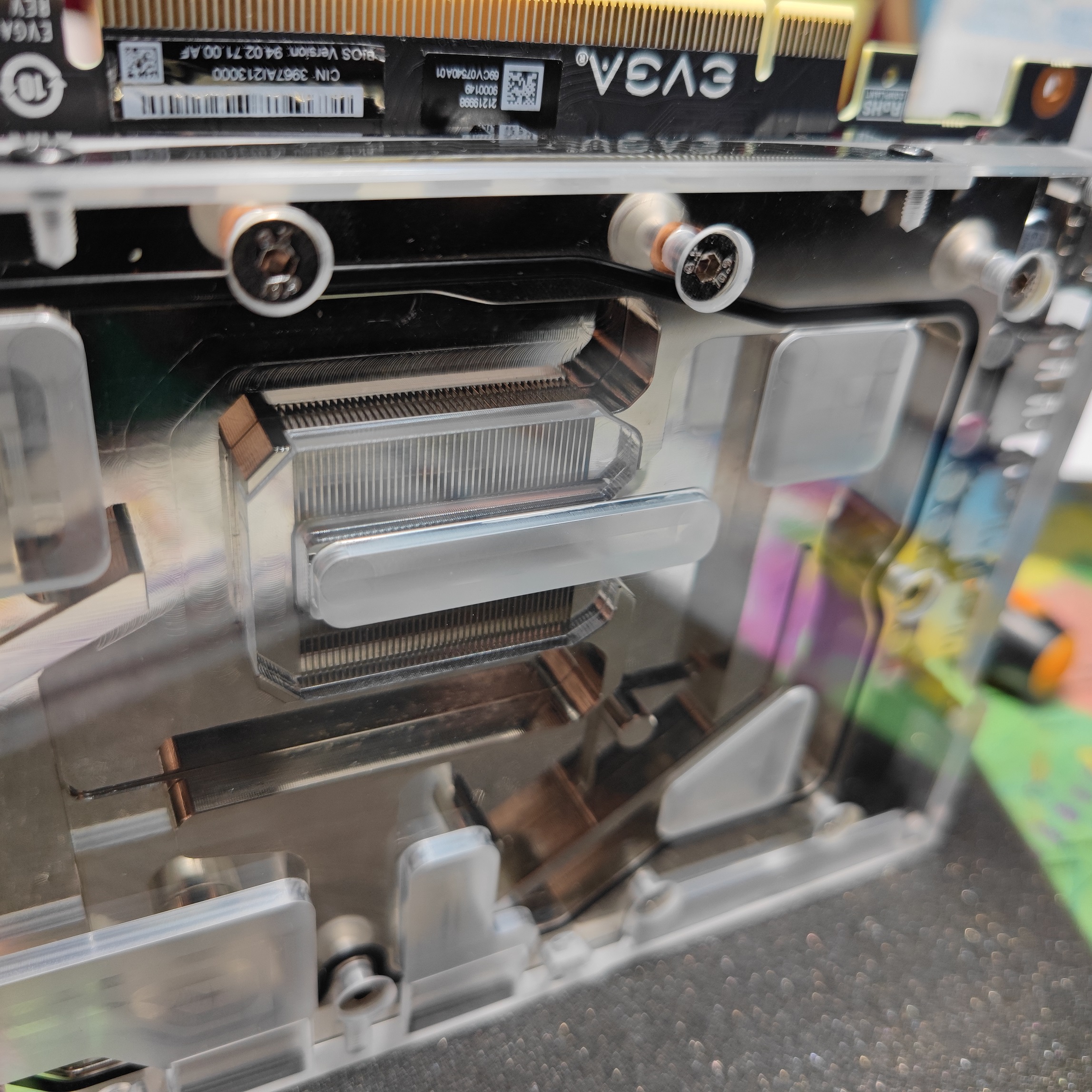

Сфоткал фины крупно, чтобы видно получше было.

Какой же это гемор...
Отлепить РСВ от охлада - испытание, т.к. термопаста - это скорее очень жесткая термолипучка, очень жесткая.
С активным бэком нужно аж 4 мм прокладок для зоны ВРМ.
На лицевую часть тоже нужно подбирать толщины, т.к. 0,5 для катушек - мало, нужен 1 мм.
На ВРМ на лице тоже лучше 2 мм, 1,5 подходят по сути только на память, да и там можно 2 мм, учитывая то, что Айсберги оооочень мягкие.

Не знаю, какой злой гений проектировал расположение SMD на тыльной стороне платы, но в паре мест элементы катастрофически близко к стойкам бэка. И если с родным бэком проблем нет, стойка круглая и узкая, то стойки активного Барроу - это здоровые такие гайки. Пришлось во избежание пару стоек подточить гравером и одеть в термоусадку.
Но и на лицевой части одну стойку одел в термоусадку - тоже гайка близко кое-где.

Далее непонятно, нафига Барроу везде сделала 2.0 мм винты, которые, к тому же, короткие, при установке шайб под лицевую часть (чтобы плату не изгибало), винты держат буквально за пару виткой. И это я не подкладывал под бэк шайбы (и не буду - там они нафиг не нужны).
Недостаток тонких винтов - плату и бэк колбасит на винтах во все стороны, провоцируя то самое задевание стойками SMD элементов.
Но самое главное, что основное крепление вокруг чипа - тоже сделано на 2.0!

Поэтому сообществу и конечно SERO91988 вопрос:
стоит ли такими винтами крепить родную крестовину. Усилие там ого-го, а резьба в гайках на водоблоке если поедет - то все, приехали.
Я попробовал одним винтом закрепить один угол крестовины, а диагональный прижать пальцем - вроде все норм, держит, но что будет именно при закручивании?
Не сорвет ли резьбу на водоблоке? Родные винты - 2,5 мм против 2.0.
И нужна ли крестовина? Она жмет в районе рамки чипа, я так понимаю, это некая защита в том числе и от отвала чипа. Но прижим очень сильный, все в курсе.
Забить на крестовину и использовать комплектные винты с пружинами?

думал хоть Barrow для EVGA 3080 норм блок сделает, а беда таже что и с Bykski - короткие винты и толстые прокладки.
придется поработать напильником что бы стойки под GPU укоротить, вместо комплектных винтов купить другие с более длинной резьбой.
я не стал маятся продал этот конструктор к чертям и купил ЕК - с ним как влитое все стало.

Alexey1977
Так проблема только с активным бэком. Который 3080 просто не нужен. Это чисто мои заморочки. С родным будет все отлично.

CHiCHo я прикручивал родную крестовину от ВКарты винтами М2 с большой шляпкой из комплекта водо блока, прикрутилось без никаких проблем, винты в комплекте вполне терпимого качества, не пластилин
не помню правда менял их потом на покупные или нет...
вот все остальные винты поменял на купленные отдельно М2 под потай (сделал в бэке чутка фаску) чтобы утопить винты в ровень с бэком, получилось симпатичнее штатного
шайбы пластиковые подкладывал в обоих случаях
на память айсберг 1,5мм слегка раскатанные, на врм 2 слоя 1мм гелидов, на катушки 0,5мм из комплекта ватера, под бэк "для галочки" бутерброд 3,5мм из китайских брэндовых.

ясно, тогда беру свои слова обратно.

SERO91988
О, спасибо!
Я примерил винты с широкой шляпкой, фишка в том, что резьба в "гайках" только по длине этих гаек (на ватере), а дальше - пустота, я вкрутил эти винты, и потом они провалилсь, т.к. они не по всей длине с резьбой, только первые 5 мм.
Резьбы хватило этих винтов, чтобы не "упасть" под гайку? или еще шайба под ними какая была?
М2 черные у меня есть под шестигранник с полукруглой головкой, с шайбой их можно поставить, потай не планировал. Есть 12 мм, как родные - короткие с шайбой. Есть 16 мм - их даже если не обрезать, то норм, но вообще 1-1,5 мм спилю, наверное. И все винты в 2 слоя в термоусадку, чтобы не болталось ничего.

Вот тоже 2 мм поставлю, хотя 1,6 в принципе, плющится норм.
Под катушки по моим измерениям лучше 1 мм зайдет, а вот под кондеры - 0,5. Все замерил пластилином и электронным штангелем.
А не было у тебя истории с элементами на плате? Одна стойка бэка прям касается одного кондера на плате.
Под бэк поставлю 2х1,5 (память и ШИМ) и 2х2 мм под врм и зону чипа.

Если 2 мм норм держат родную крестовину, то гуд, значит и гайки не пластилин, но думаю с полной резьбой винт использовать 8 мм, с гайкой.
Слушай, а были под крестовиной у тебя родные пружины? У меня нет - просто у винтов ограничитель хода, дальше не закрутить, зазор около 1,3 мм от платы до крестовины.

Alexey1977
Да, сам ватер отличный, особенно радуют микрофины, это не кондовые ребрища, как на многих.

CHiCHo
да я когда в руках Bykski держал - качество очень даже отличное, но вот подход к прокладкам и креплениям мне их категорично не нравится.

Прошу совета, нужен водоблок на 3070 ROG Strix.
Есть варианты от EKWB https://www.ru.aquatuning.de/vodyanoe-o ... ryl?c=4319
И Alphacool https://www.ru.aquatuning.de/vodyanoe-o ... ate?c=4319

Что выбрать? Хочется максимально беспроблемный вариант.

Или искать что-то третье? Например тот же Corsair?

Хочу обслужить свою старую карточку в январе, но хз какой толщины стоят там прокладки. Какой набор джентльмена взять у гелида, чтобы не промахнуться и хватило на все элементы, но и так, чтобы не оставалось потом много ненужного?

CHiCHo винт с короткой резьбой проваливается без шайб, а вот с шайбами норм
по стойкам - ничего ни с чем не касалось (ну или я не увидел хз) но оба раз а собралось и заработало без проблем
возможно дело в том, что у платы вероятно было несколько ревизий, по крайней мере напаяные по факту элементы отличались от разметки на плате (хотя возможно плата одна на 3080/3090/3080ти) от фото из интернэта значимых отличий не заметил.
Под катушками я имел ввиду большие квадратные элементы на них 0,5мм самый раз
остальные размеры смотрел по факту после разбора - всё хорошо прилегало, включая отпечаток на ГПУ

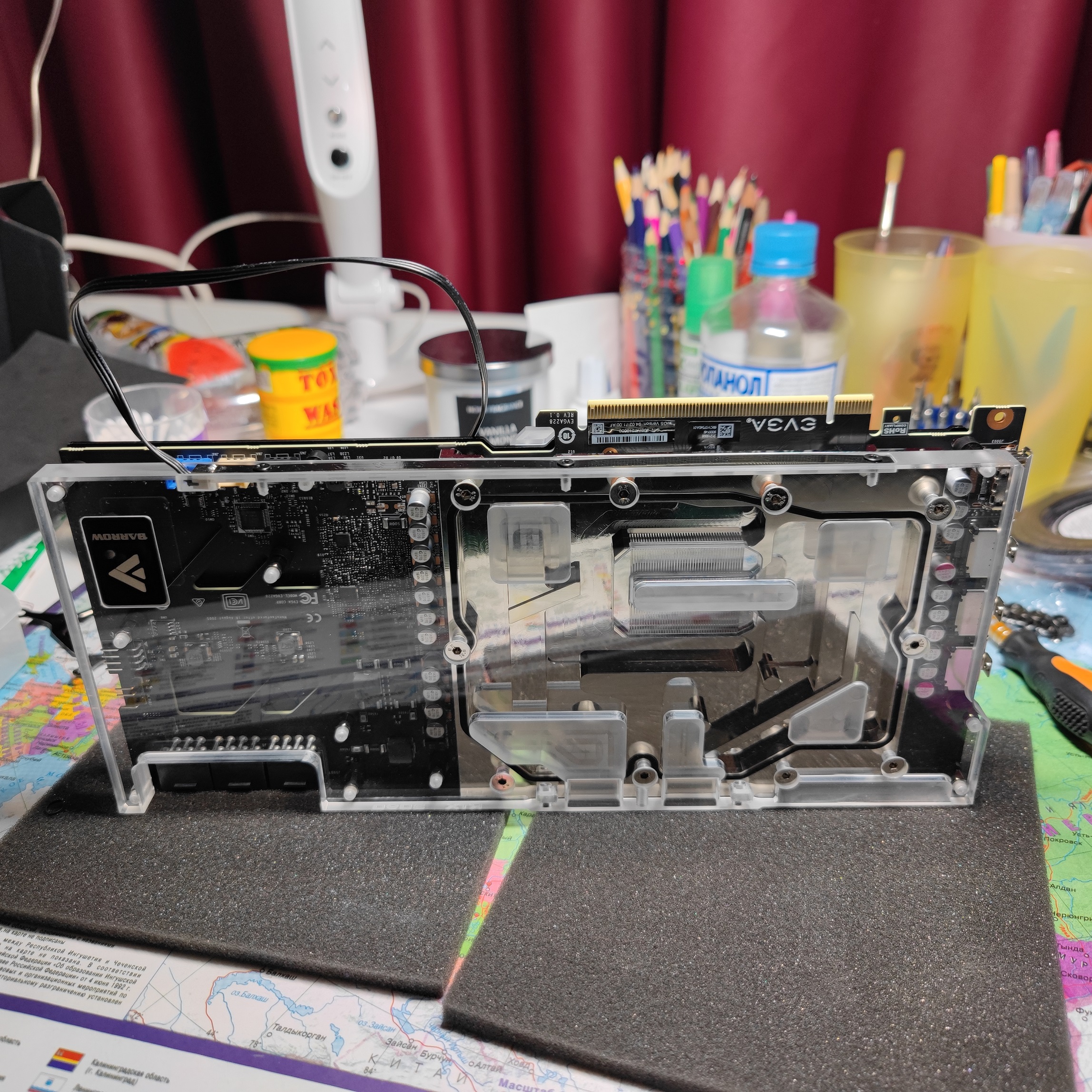

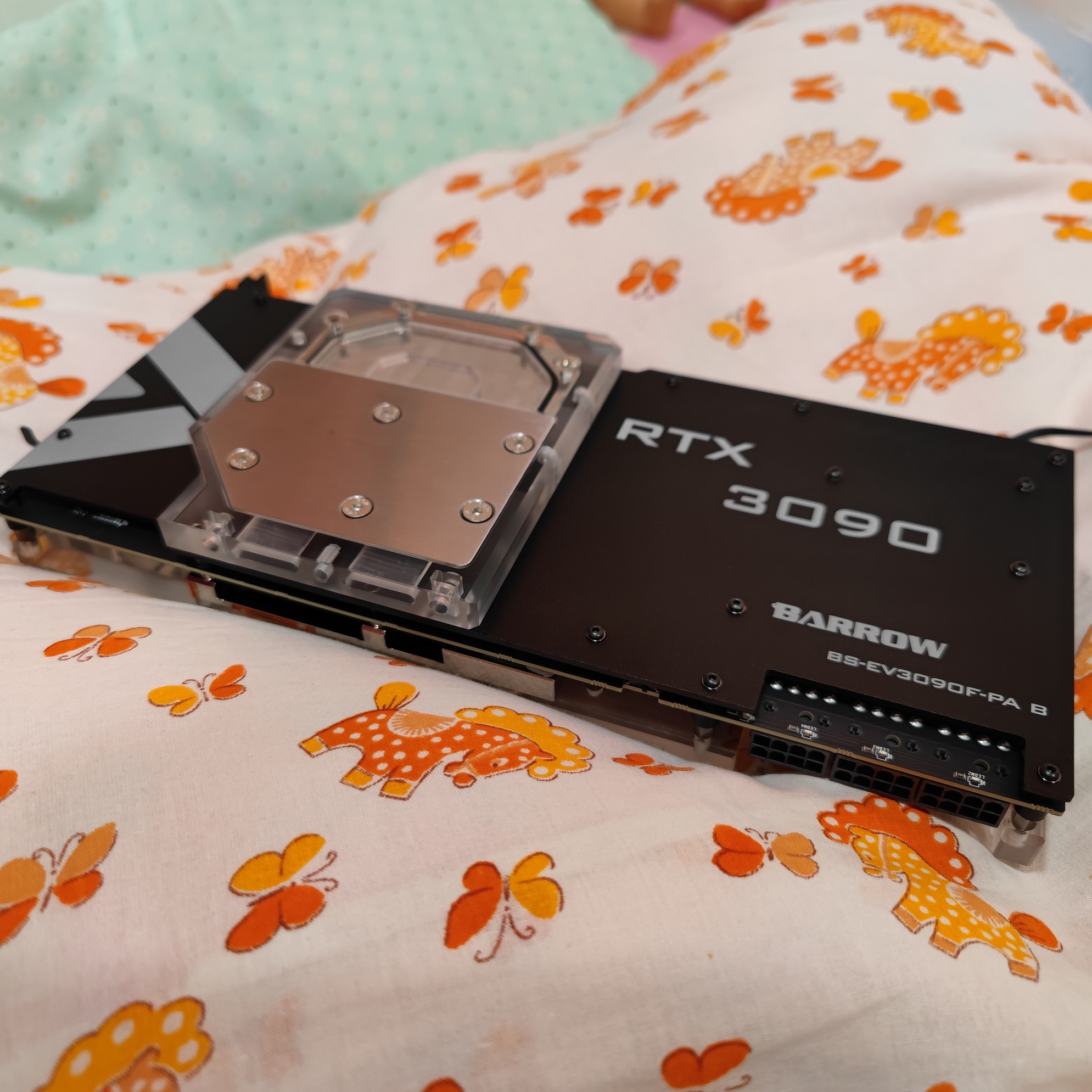

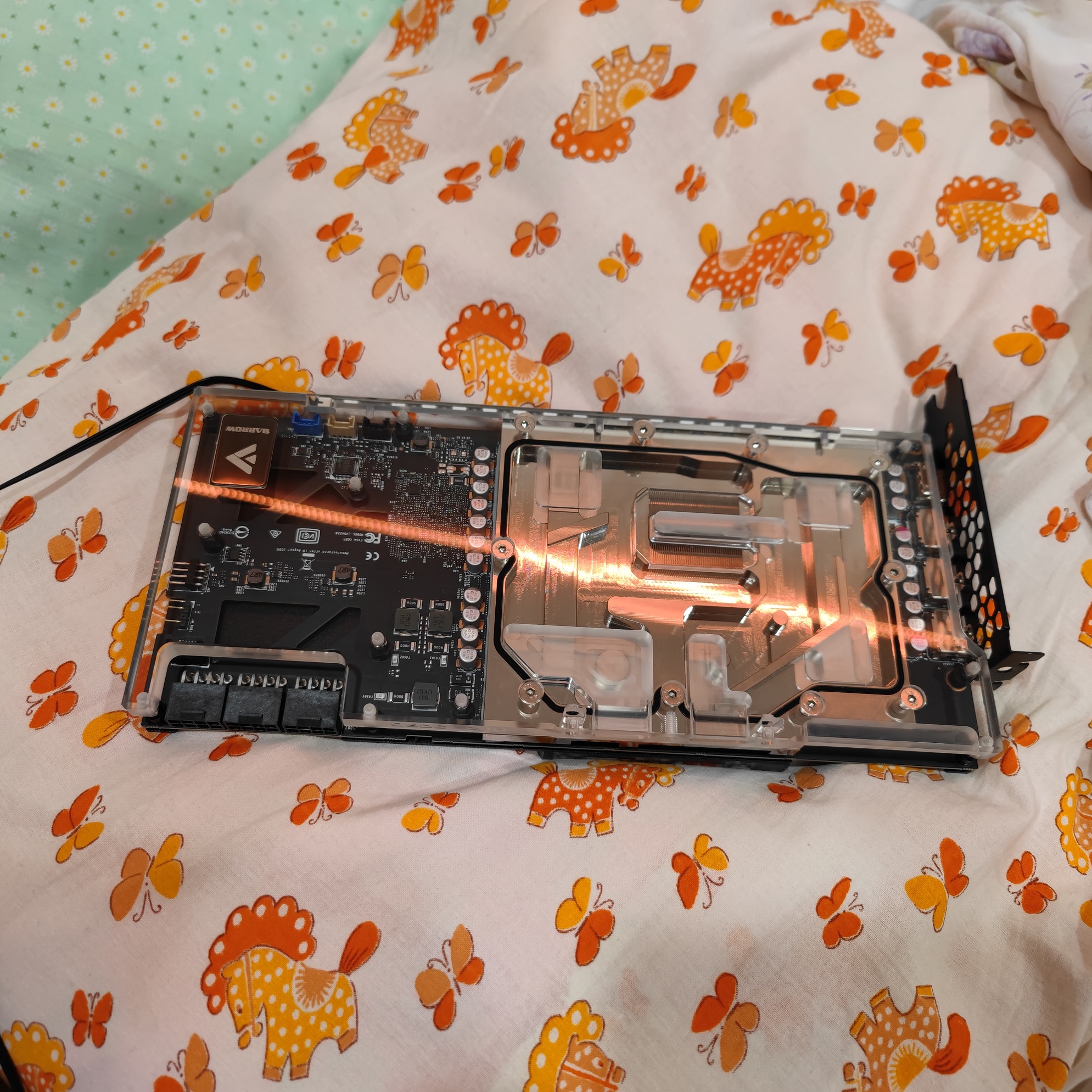

Собрал таки. Ад, коротко говоря.
Последний раз собирал 580-ю на альтернативном воздухе, это в разы проще.
Пришлось поиграть шайбами, есть такое, чтобы изгиба платы не было.
Пытался накосячить сколько мог. Включая не снятые защитные пленки с ТП
Основную часть ставил 2 раза, первый показалось, что 1 мм на катушки толсто. Снял, а там подарок в виде пленок, одна между слоями

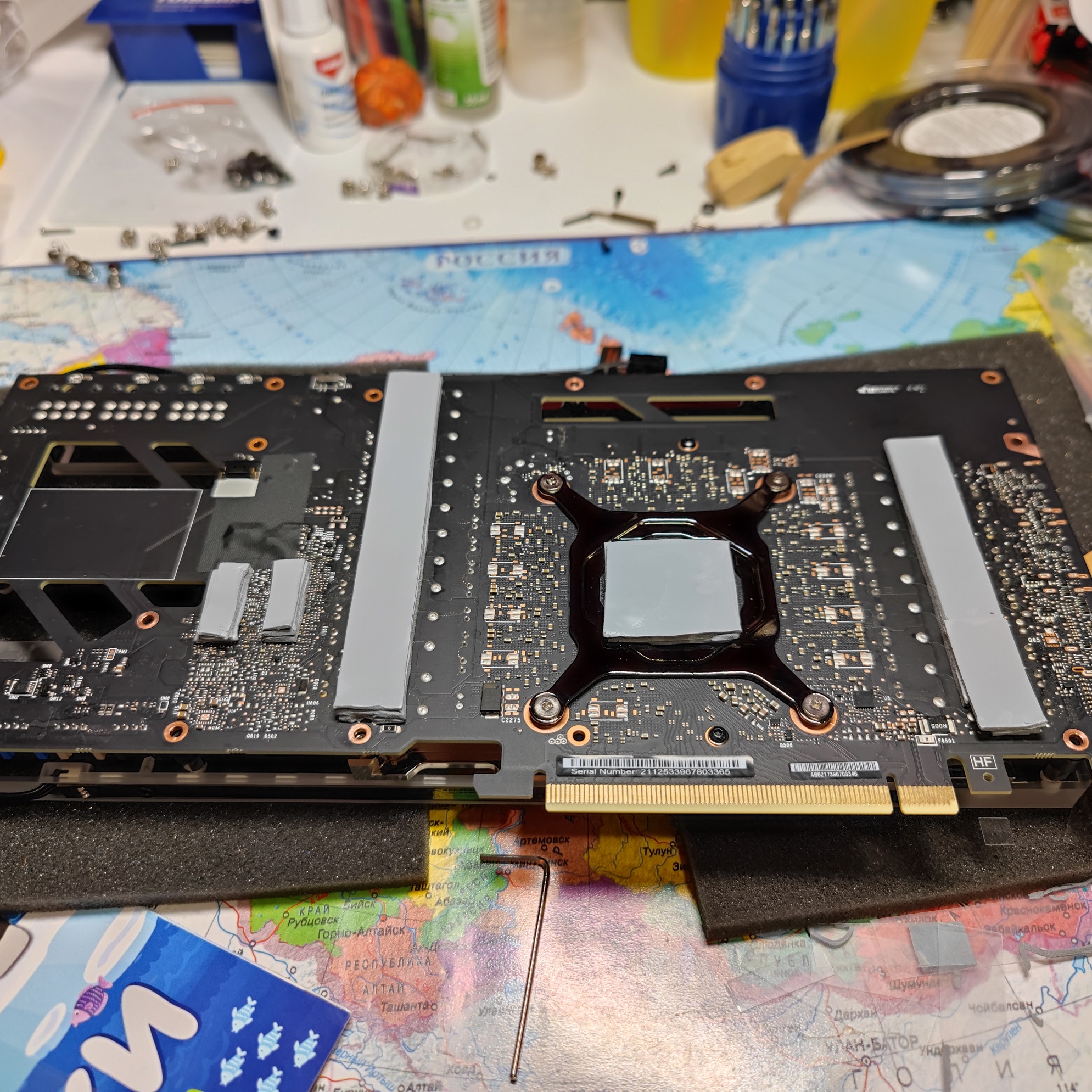

Бэк переставлял примерно миллиард раз, чтобы не выгибало его, а то переборщил с толщинами со страху.
Основной ватер оставил только на крестовине, 2 других винта гнут плату, а разбирать и подставлять еще шайбы уже не айс было.

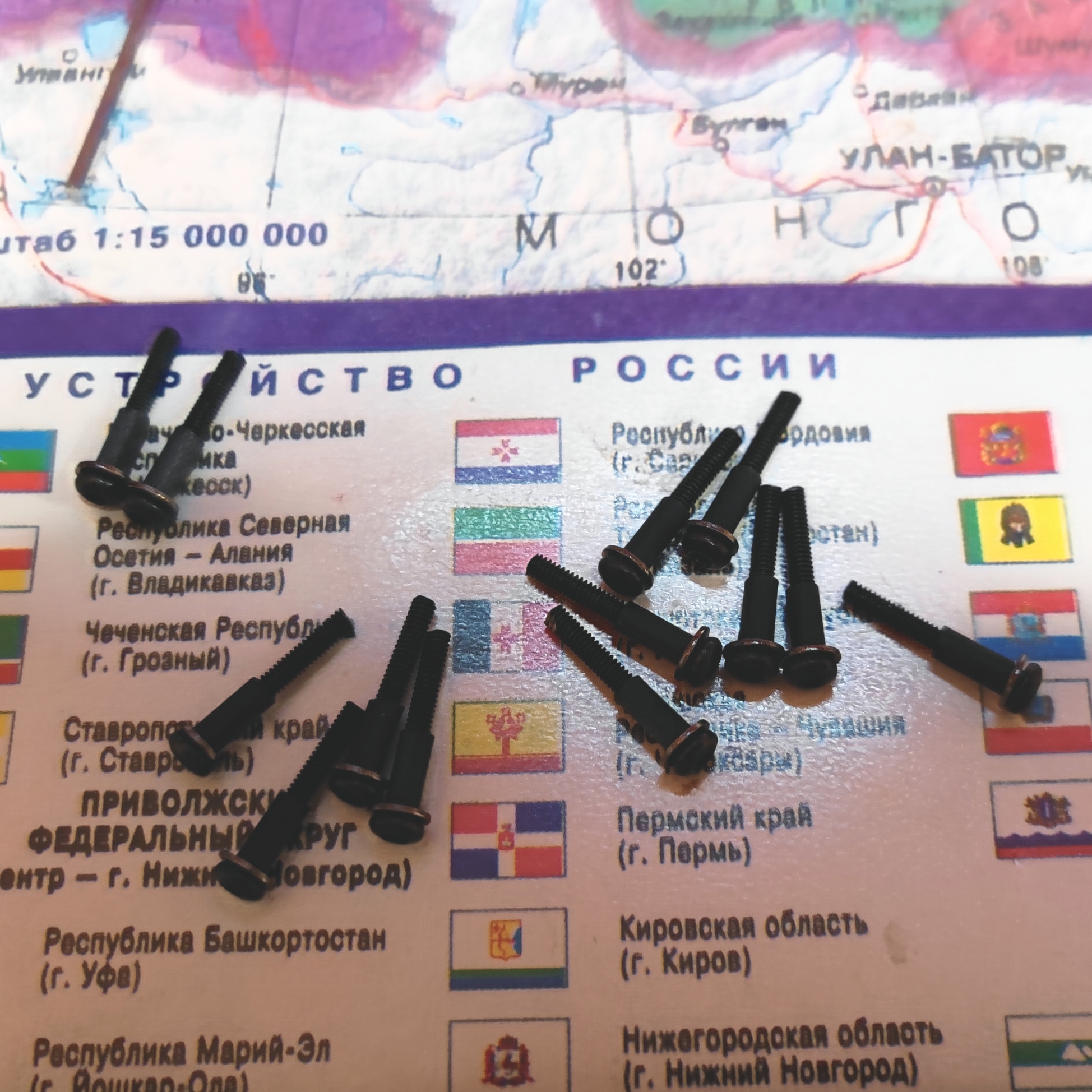

Винты "делал" сам, спиливал 16 мм до 14, далее шайба + термоусадка.


Айсберги мягкие, но толстым слоем выгибали бэк будь здоров.
Пытаясь прижать один раз бэк прижимом забыл о брекете, давил на него с поскрипыванием платы
Будем надеяться, карта заработает




В целом, нужна сноровка, смекалка и острый глаз с ровной линейкой. Но китай есть китай, там-сям нюансы.

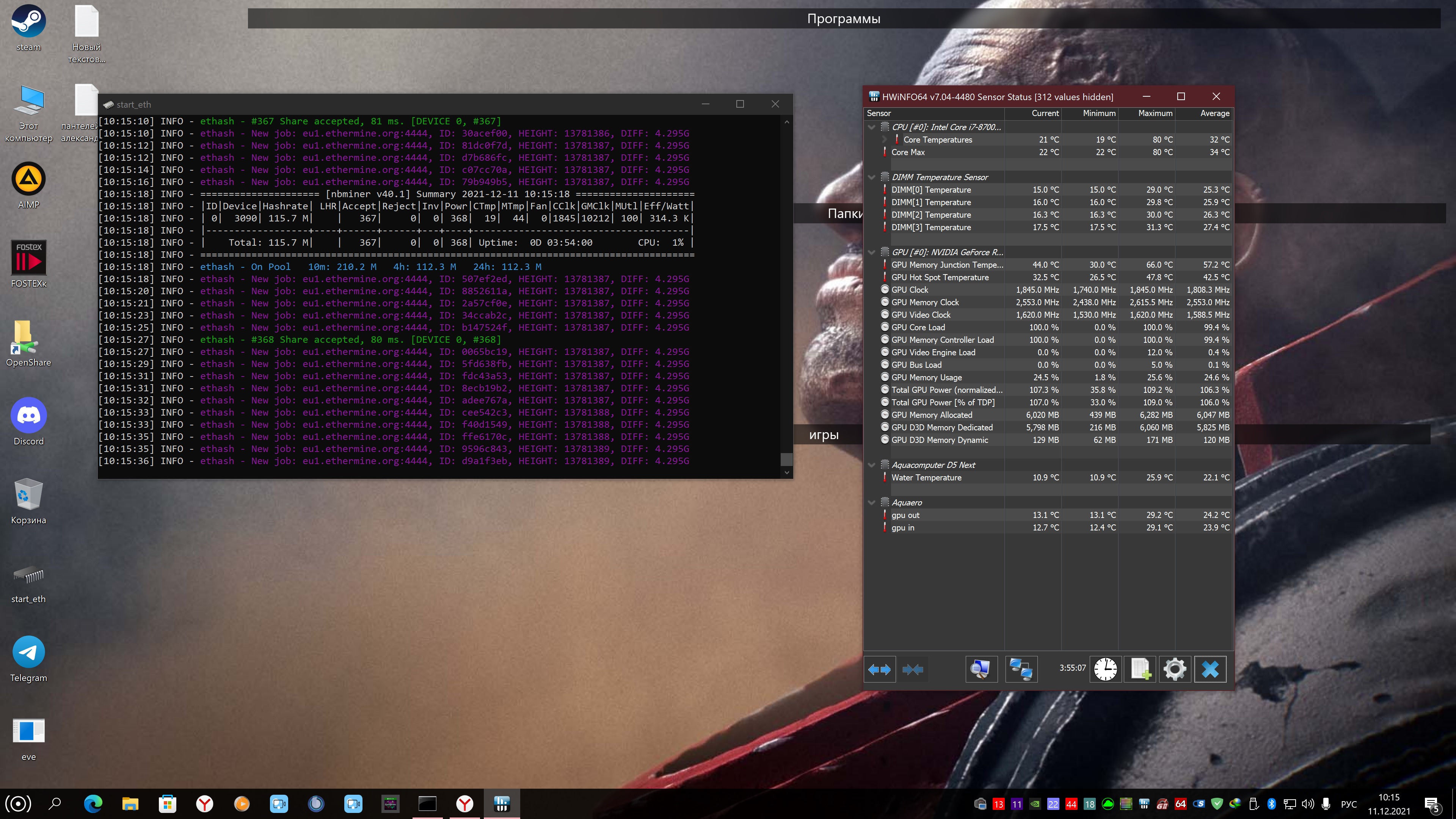

Сегодня подключение в линию с одним радиком. Проверим на вшивость.

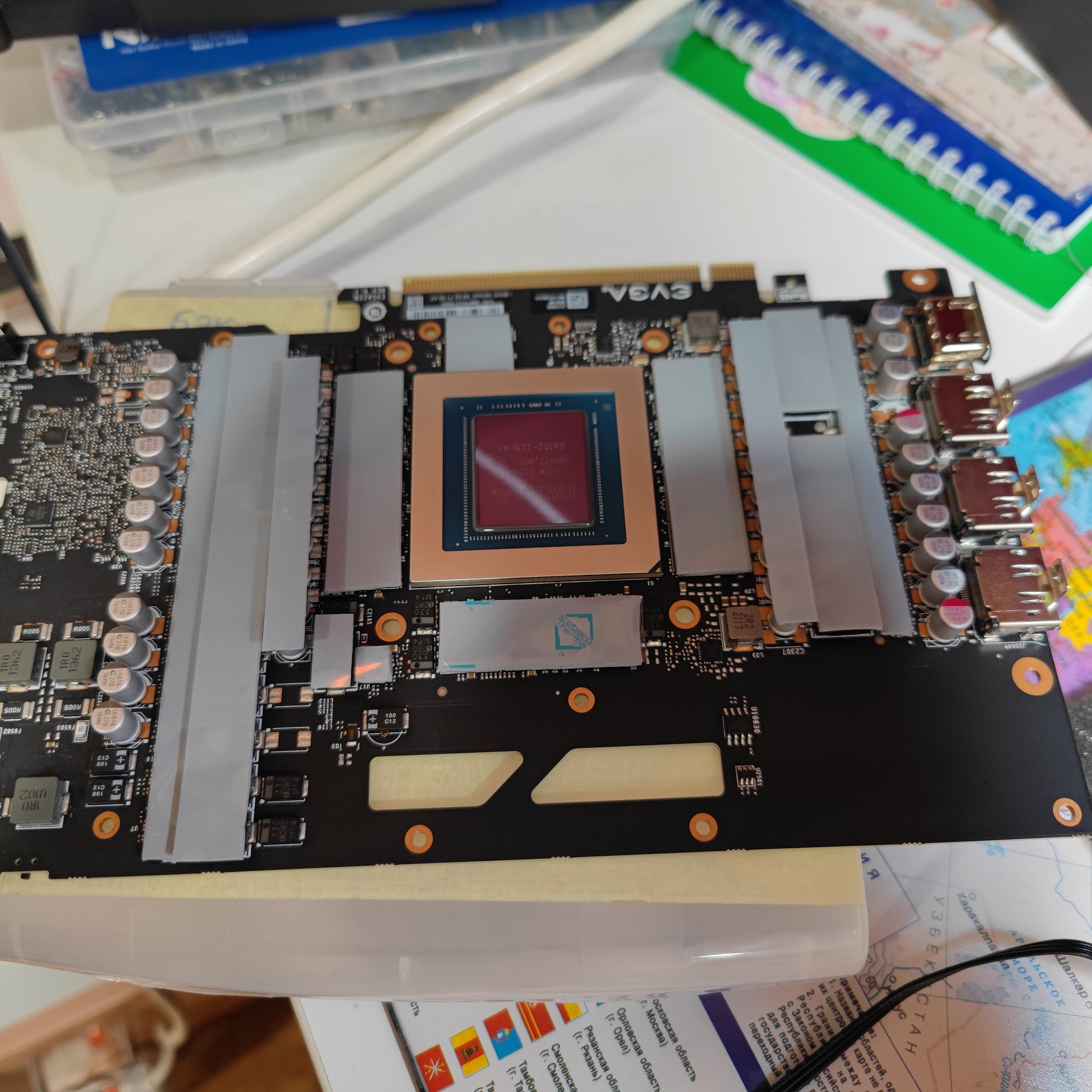

Фига себе на торт слоёный похоже, а кондеры то нафига залепил? Кашу маслом?

bomber91
Вот торт и оказался избыточным, слева который и по центру. Потом перелепил на бэк, клнтроль лучше
Ну а чем кондеры провинились? Тем более в этом ватере 0.5 на них надо всего
