Сменил видео и обновил СВО. Компоненты в профиле.
#77
#77
#77

Сменил платформу и частично заменил СВО.

XSPC Rasa Black CPU Acetal
EK-FC580 GTX Copper Plexi
XSPC RX360 Triple Radiator
Laing EcoCirc D5 Vario – 38/810NX + EK Water Blocks EK-D5 X-TOP
XSPC 5,25" Bay Reservoir Alu Front

#77#77#77

Эстет из меня хреновый, да и дизайнер.... И фотограф я не очень
Поэтому получилось то что получилось.
EK Supreme HF CPU Nikel+Acetal
EK FC480 GTX Nikel+Plexi
Swiftech MCR320-QP-Stack, 2шт
Swiftech MCP655 - 1шт
Swiftech MCRES Micro Rev. 2
Все трубки 9,7/12.7

#77 #77 #77 #77

Водоблок CPU - EK Water Blocks EK-Supreme HF Nickel universal (775/1155/1156/1366/AM2/AM3/939/XEON)
Водоблок GPU 1 - EK Water Blocks EK-FC5X0 GTX GW + EK-FC5X0 GTX GW Backplate - Black
Водоблок GPU 2 - EK Water Blocks EK-FC560 GS/SONIC + EK-FC560 GTX GS/SONIC Backplate - Black
Помпа - Aquacomputer Aquastream XT USB 12V Pump- Ultra Version
Резервуар: Thermaltake с датчиком температуры и количества жидкости
Радиатор - Thermaltake TMG2 - 2 шт.,
Фитинги - 11/8mm
Диаметр шлангов - Tygon R3603 11/8mm
Корпус: Thermaltake VE2000SWA

#77

#77

Поменял шланги 11/8 на 16/10, поставил бекплейты на видики, и термопасту МХ-3, выйграл пару градусов.
Помпа в подвешенном состоянии, трубки очень толстые, работает на четвертой скорости вибрации 0, и при этом её совершенно не слышно. Поток на глаз увеличился значительно.

Корпус HAF 932
Водоблок CPU - EK-Supreme HF Acetal
Водоблок NB -
Водоблок SB -
Водоблок GPU - EK FC480GTX 2шт. + EK FC480 GTX Backplate Nickel 2шт.
Помпа - Laing D5-Pumpe 12V D5-Vario 1/2" IG"
Резервуар: XSPC 5,25" Bay
Радиатор - XSPC RX360 Extreme Performance Radiator
Радиатор 2 - Phobya G-Changer 360 Ver 1.2 black
Кулера - Noiseblocker Multiframe M12-S3 6шт.
Фитинги - 16/10mm
Диаметр шлангов - 16/10mm
Вода дистилят + антифриз ARAL
Реобас- Zalman ZM-MFC1 Plus

#77

#77

#77

#77

#77

#77

#77

#77

#77

#77

#77

Не много обновил систему.

XSPC Rasa Black CPU Acetal
EK-FC580 GTX Copper Plexi + EK-FC580 GTX Backplate - Black
EK-FC580 GTX Copper Plexi + EK-FC580 GTX Backplate - Black
XSPC RX360 Triple Radiator
Laing EcoCirc D5 Vario – 38/810NX + EK Water Blocks EK-D5 X-TOP
XSPC 5,25" Bay Reservoir Alu Front

#77#77#77#77

Наконец то все доделал , пока......
водоблок CPU D-Tek Fuzion
самодельные водоблоки на SB и Мосфеты
помпа Laing DDC 1T
резервуар самодельный
радиатор EK-CoolStream RAD-XT (360)
компрессионные фитинги 8/11
шланг TYGON 8/11
видеокарта накрыта Danger Den GTX 280
корпус GIGABYTE 3D Aurora 570 Black, БП перенес вниз и окошко увеличил
#77
#77
#77

CPU - OCZ Hydroflow
MB - Swiftech
RAID - Zern GPU + mod
Wilo RS 25/4
Swiftech 3x120
3x TFC Triebwerk
XSPC single 5.25 + mod
Фитинги, краны, шланг - со стройрынка. Диаметр шлангов 13мм/16мм. Всасывающий - 19мм/23мм. Фитинги в обвязке насоса 3/4".
Антифриз AGA Z40, в системе около 1.4л, в процессе изготовления на пол пролито не менее 1л

Размер фоток 3.5-4мб.

http://img17.imageshack..us/img17/5833/01sx.jpg
http://img88.imageshack..us/img88/862/02sf.jpg
http://img853.imageshack..us/img853/5605/03sy.jpg
http://img543.imageshack..us/img543/4811/04s.jpg

EK Supreme HF CPU Nikel+Acetal
EK FC480 GTX Nikel+Plexi
Swiftech MCR320-QP-Stack, 2шт
Promodz 1*120 радиатор (модель неизвестна )
Swiftech MCP655 - 1шт
Liang DDC1T + топ от XSPC
Swiftech MCRES Micro Rev. 2
IandH StealthRes Deluxe Tube Multi-Option 175 Reservoir
Все трубки 9,7/12.7

Сейчас это два контура
1-ый:
Резервуар MCRES -> MCP655 -> Supreme HF -> MCR320 -> Резервуар
2-ой
Резервуар StealthRes -> DDC -> EK FC480 -> EK FC480 -> Promodz (1*120) -> MCR320 -> StealthRes

#77 #77 #77 #77
Извиняюсь за качество фото. Снимал на X10i ))

Корпус - Corsair Obsidian 800d (3 штатных вентилятора сняты);
БП - Corsair CMPSU-850AX 850W;
MB - ASUS WS Revolution;
CPU - Intel Core i7 2600k Socket 1155;
GPU - AMD Radeon HD Radeon 6990;
Память - Kingston KHX1600C9D3K4/16GX 16Гб.
HDD - WD 1502 FAEX 1.5Тб;
СВО:
Помпа - Laing D5-Pumpe 12V D5-Vario 1/2 AG (на первой скорости) установлена на шумовибропоглощающий сэндвич;
Радиаторы - XSPC RX360 Triple Radiator (3хNoctua NF-S12B ULN 500 об\мин) + два XSPC RX120 Radiator (1xNoctua NF-S12B ULN 500 об\мин на каждом);
Водоблок CPU - EK Water Blocks EK-Supreme HF Full Nickel universal (стоит пластинка с двумя прорезями);
Водоблок GPU - Aquacomputer HD 6990 G1/4;
Бачок - XSPC 5,25" Dual Bay Reservoir;
Шланг - Tygon tubing R3603 12,7/9,5mm;
Штуцер - 10mm (3/8") G1/4 with O-Ring (High-Flow);
Переходник с G1/2 на G1/4 IG;
Рабочая жидкость - дисцилянт+антифриз желтый AGA Z-65 (пропорция 2:1).
Термопаста - Arctic Cooling Arctic MX-4.
Вся система распологается внутри корпуса, наружу ничего не вылазит и корпус никоим образом не дорабатывался .
#77 #77 #77 #77 #77
#77 #77 #77 #77 #77
#77 #77 #77 #77 #77

CPU WB EK Water Blocks EK-Supreme HF Acetal
GPU WB EK Water Blocks EK-FC470 GTX - Acetal
Backplate EK Water Blocks EK-FC470 GTX Backplate - Black
RAM WB MIPS RAM cooler 6 'Corsair / Mushkin Edition' Nickel POM Limited Edition
Pump Laing DDC-Pump 12V DDC-1RT/Plus with 2xG1/4-outer thread
Top EK Water Blocks EK-DDC X-Top Laing DDC V2 - Acetal top
Radiator XSPC RX360 Triple Radiator
Reservoir EK Water Blocks EK-Multioption RES X2 - 250 Advanced
Monitoring FanController T-Balancer/bigNG
Fans Noiseblocker NB-Blacksilent XL1 Rev.3 ( 120x120x25mm )

http://chaosmage.narod.ru/pics/Overclockers/Corsair800D/1.jpg
http://chaosmage.narod.ru/pics/Overclockers/Corsair800D/2.jpg
http://chaosmage.narod.ru/pics/Overclockers/Corsair800D/3.jpg
http://chaosmage.narod.ru/pics/Overclockers/Corsair800D/4.png
http://chaosmage.narod.ru/pics/Overclockers/Corsair800D/5.png

На ImageShack:
#77
#77
#77
#77
#77
#77

Продаю его кстати, если интересно - в ЛС.

штатная водянка в Thermaltake Kandalf LCS
http://images.people.overclockers.ru/208704.jpg

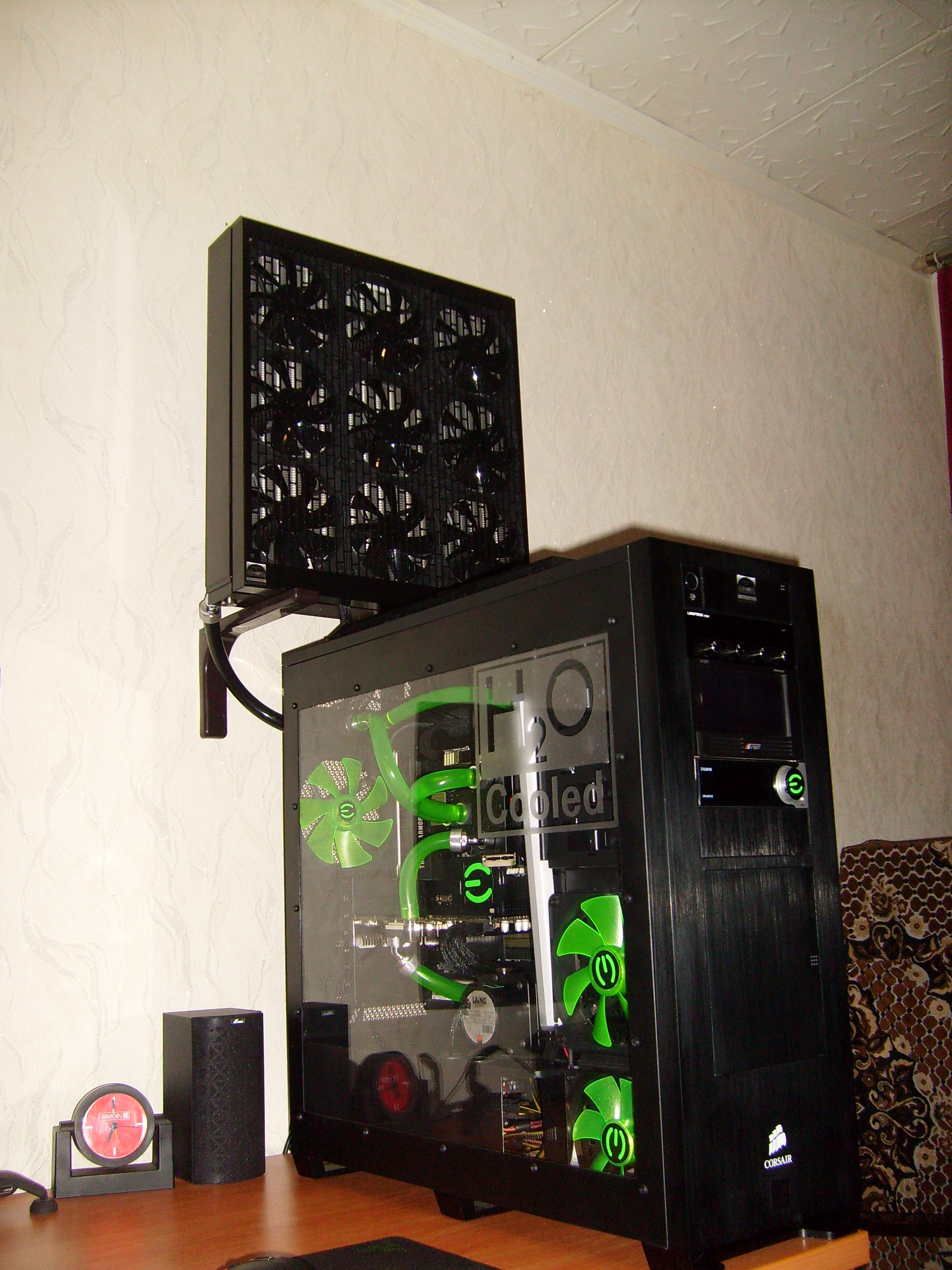

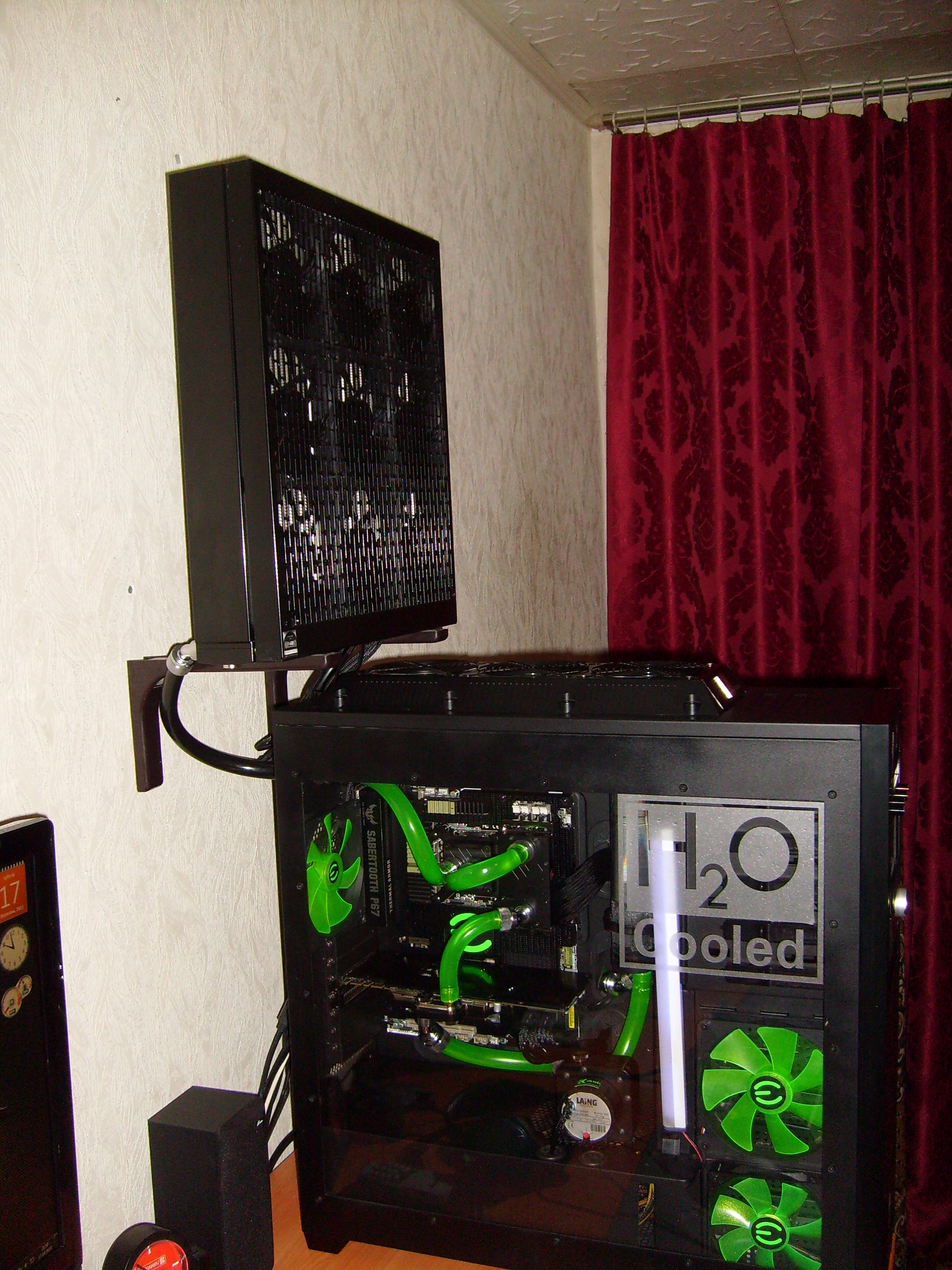

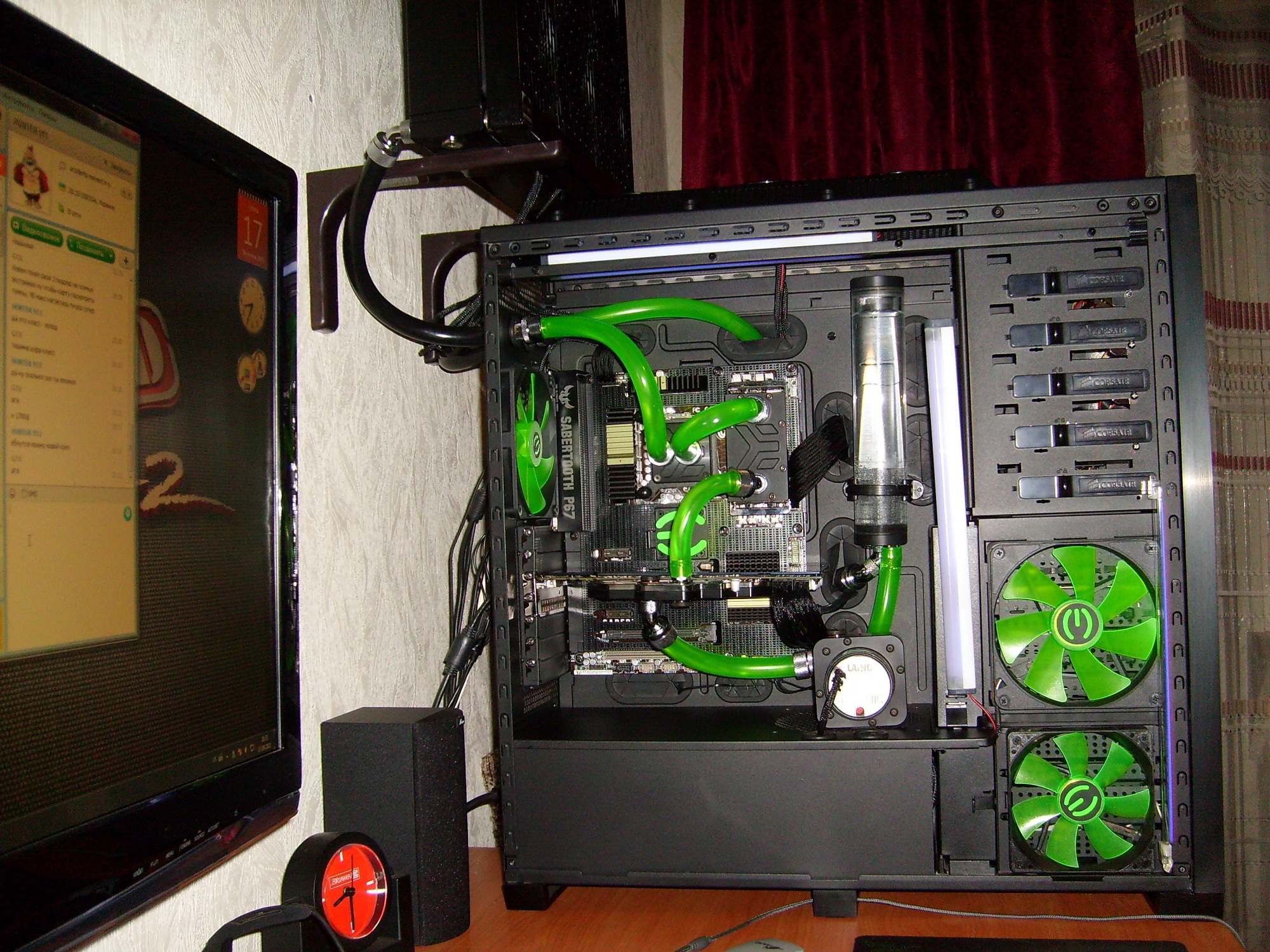

Собрал новое СВО
#77#77#77#77#77#77#77#77#77

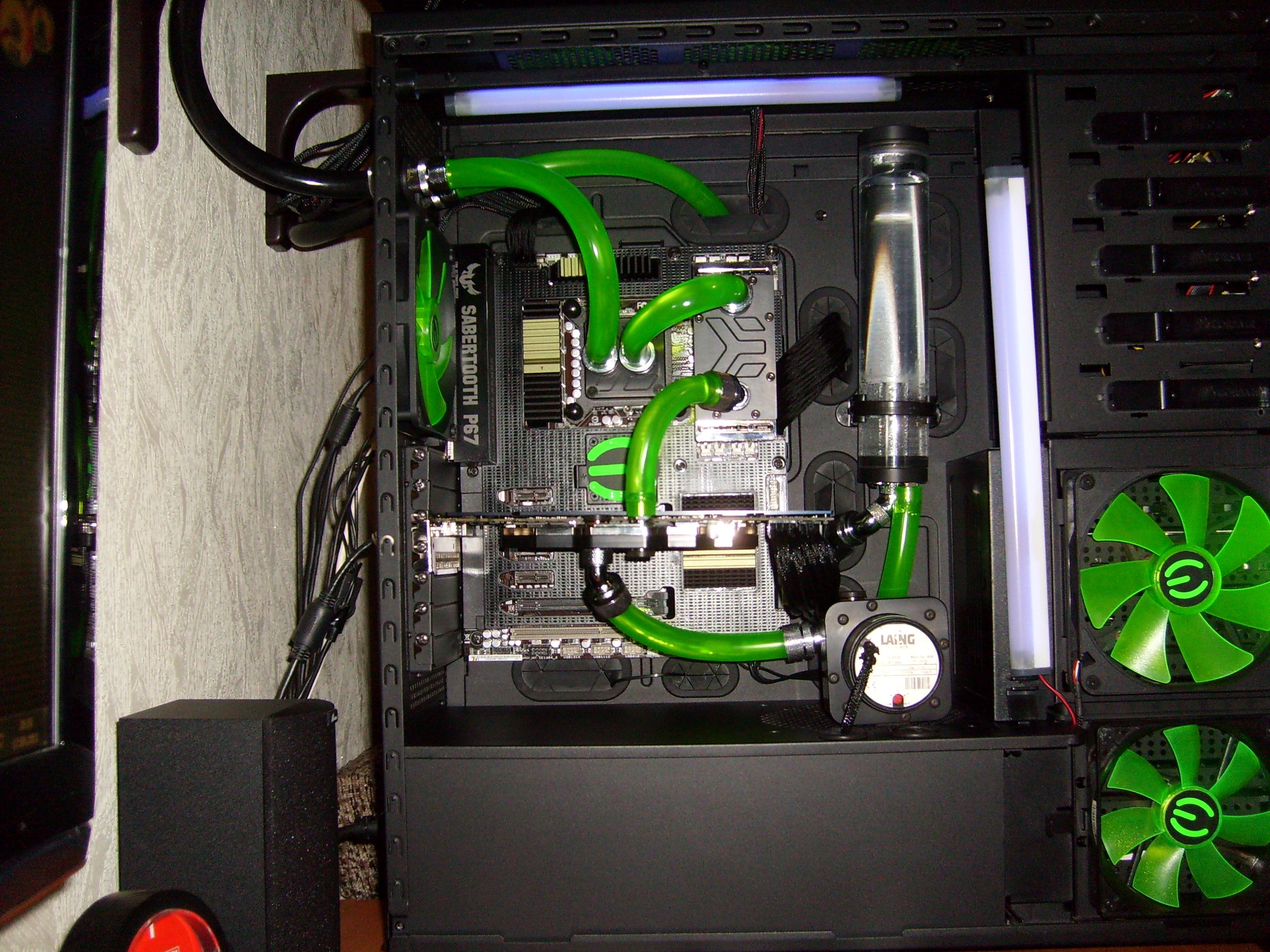

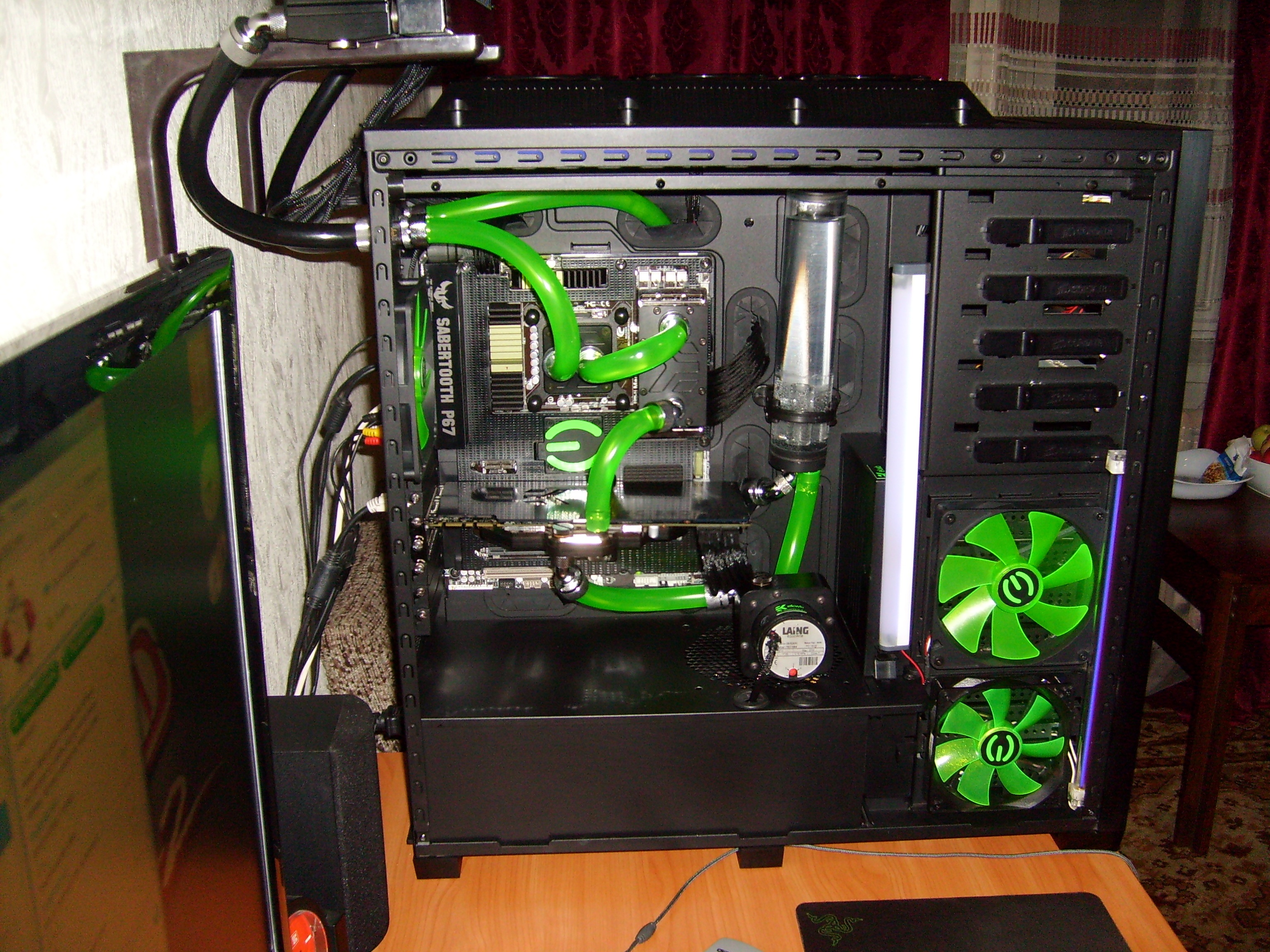

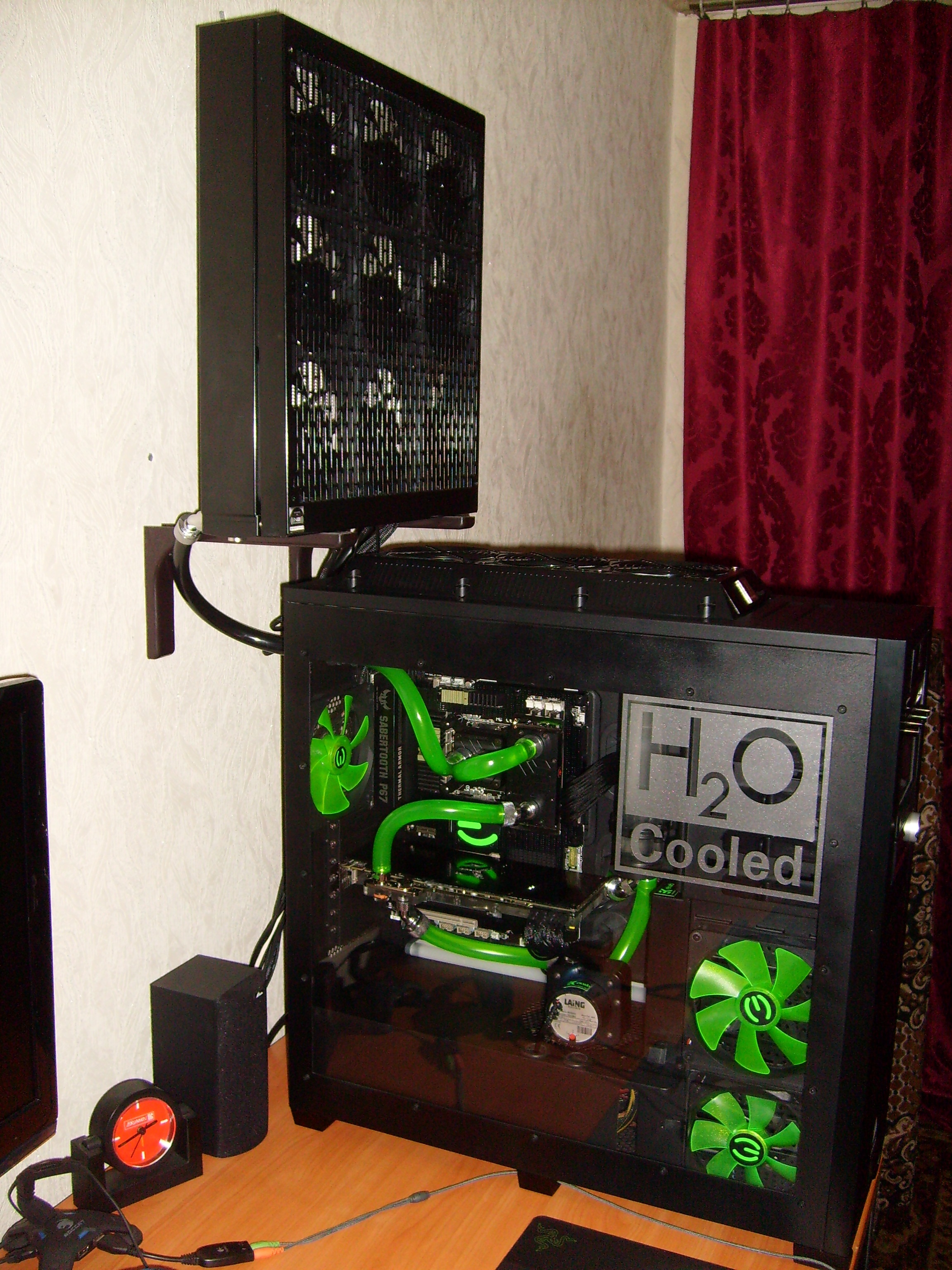

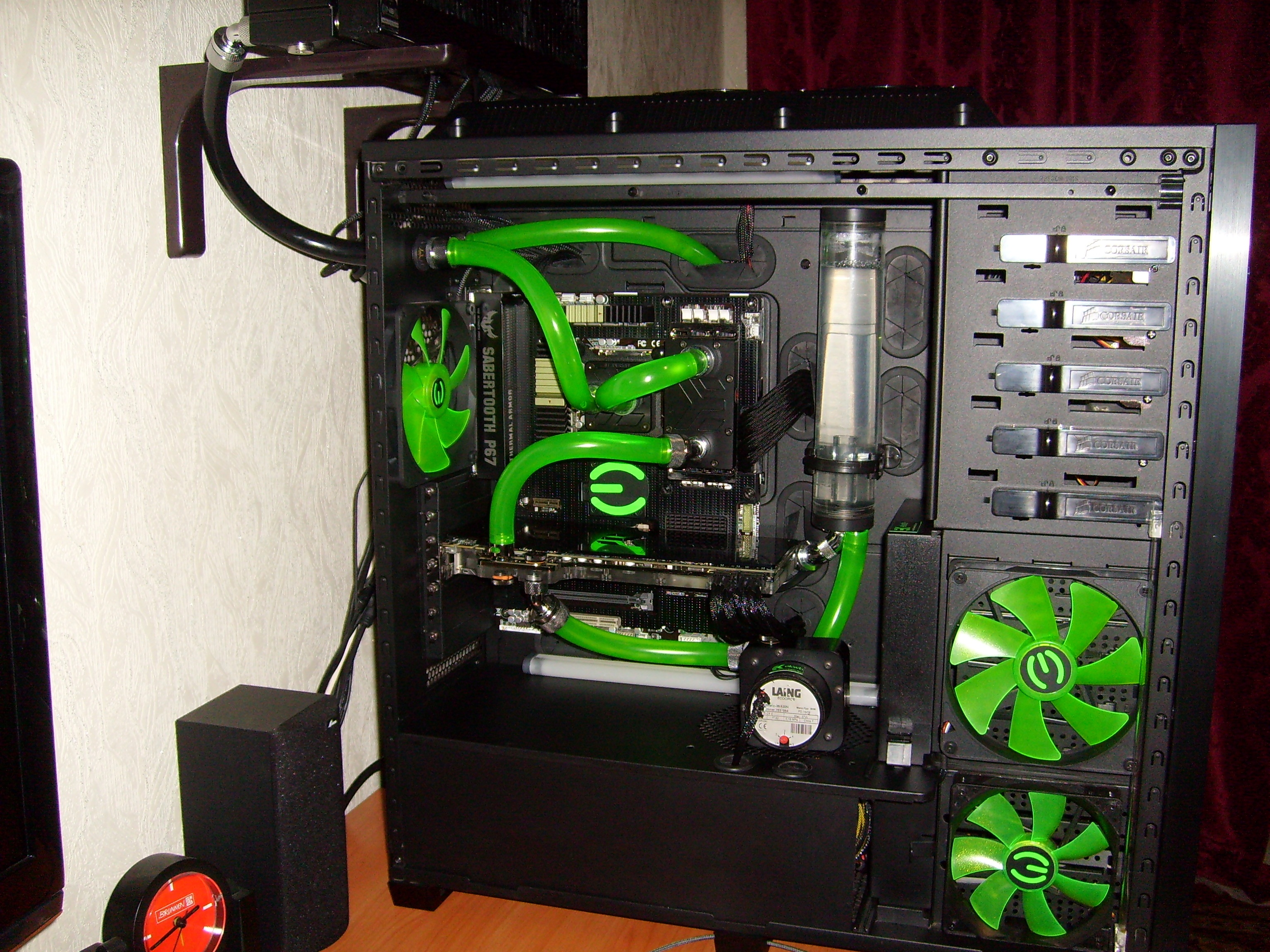

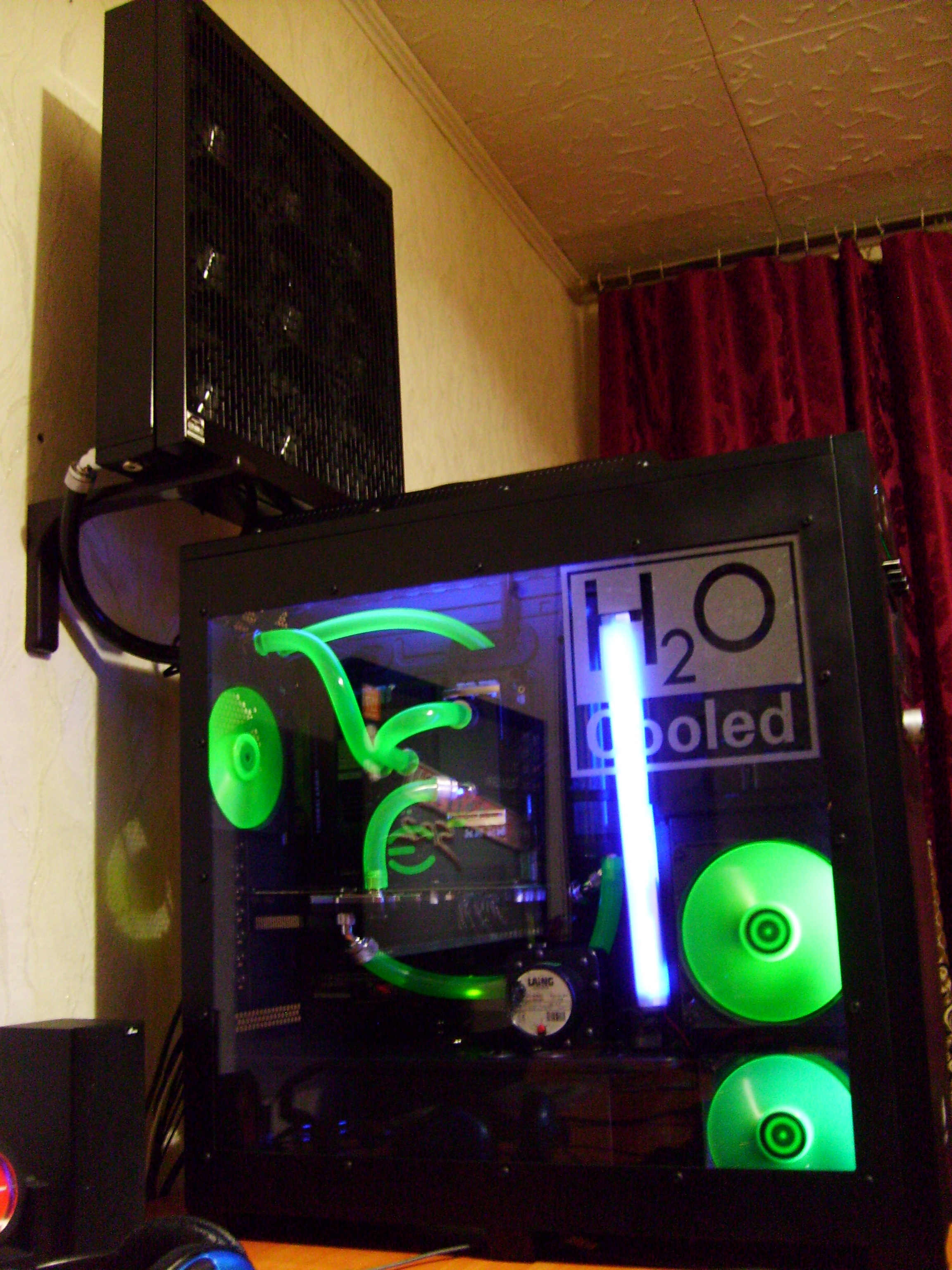

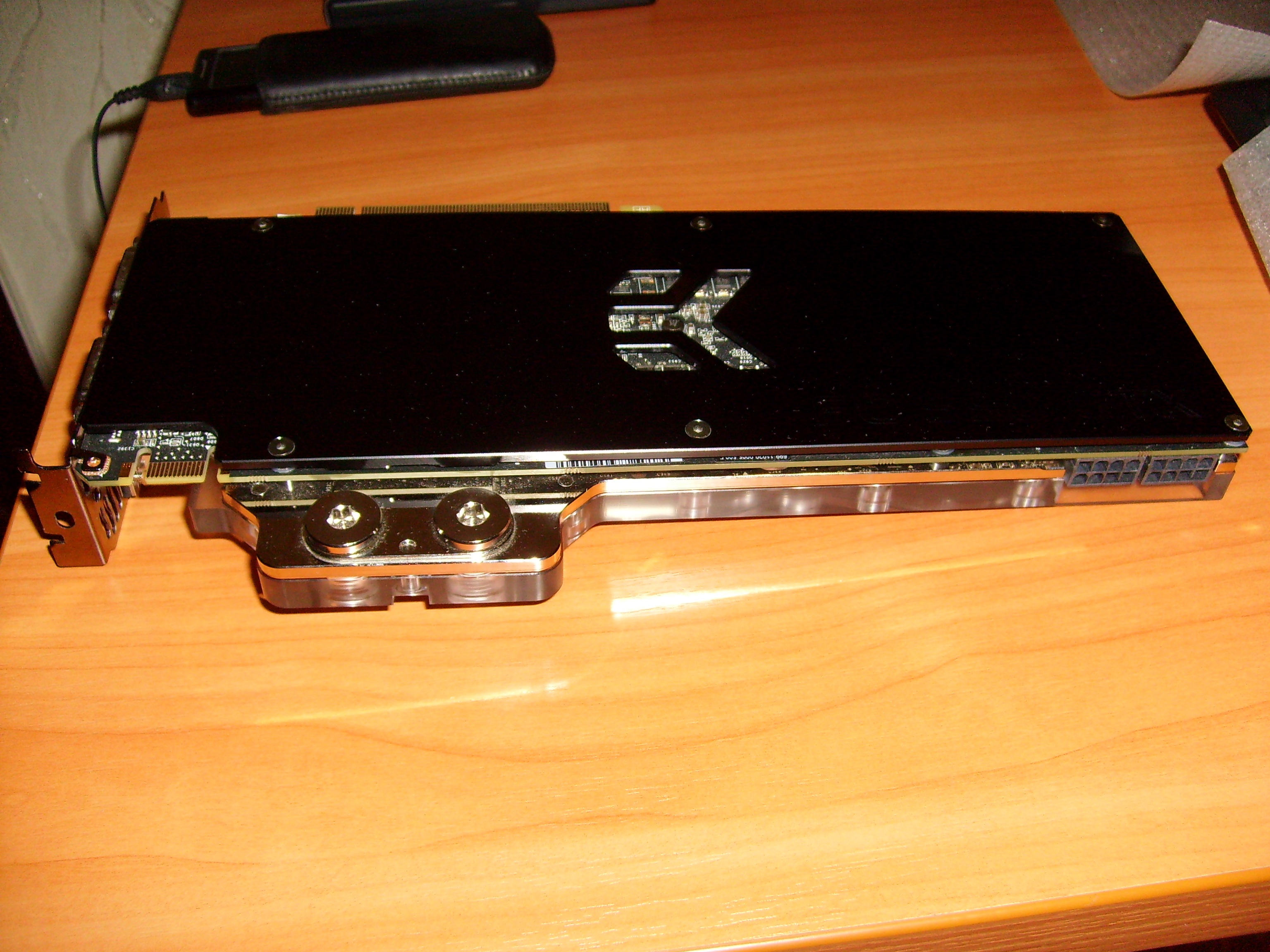

Приобрел новую видеокарту, соответственно фото
Конфигурация СВО:

Водоблок на процессор:

EK-Supreme HF Easy Mount - Acetal+Nickel

Водоблок на память:

EK-RAM Dominator - Acetal+Nickel

Водоблок на видеокарту:

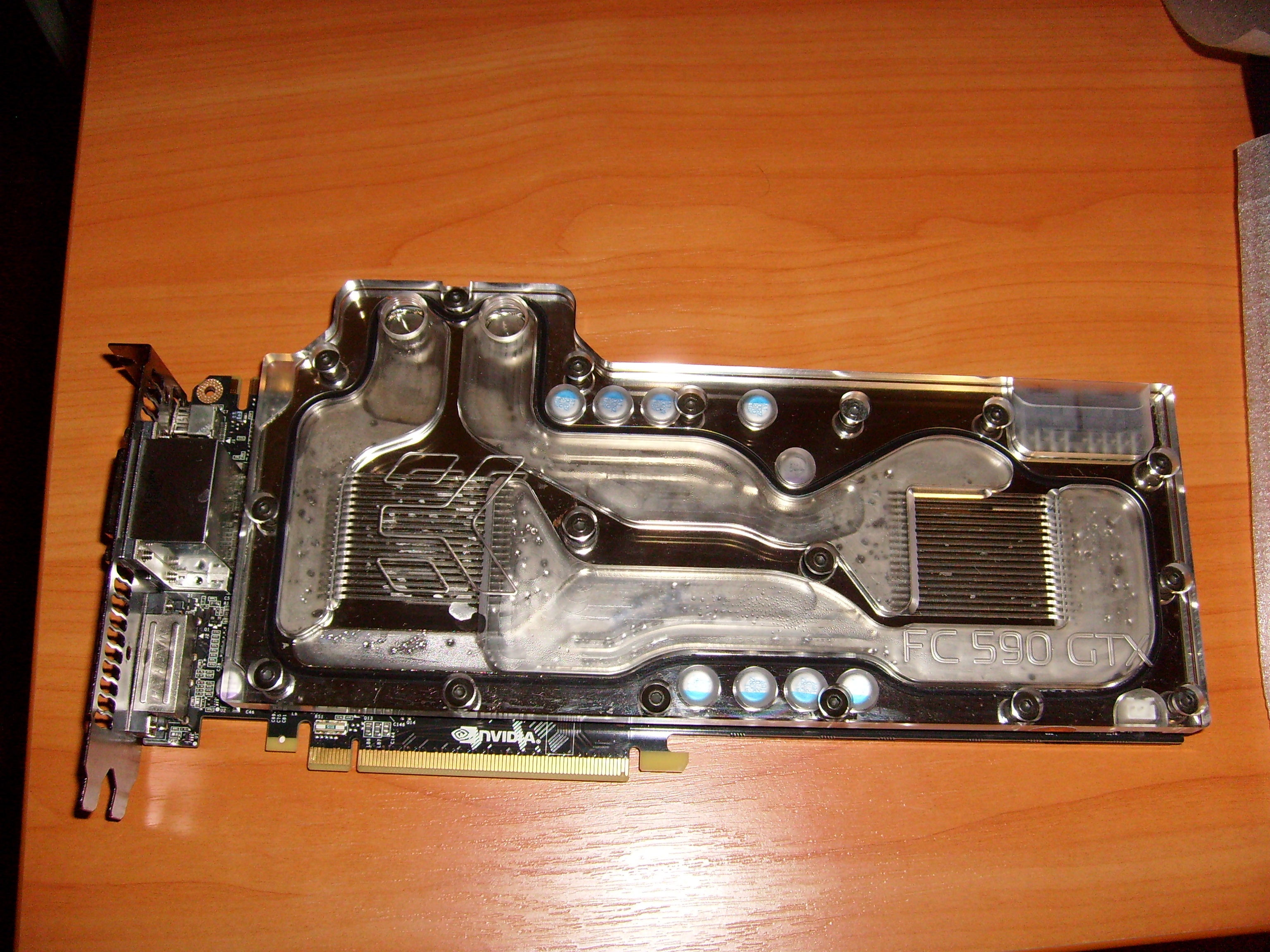

EK Water Blocks EK-FC590 GTX - Nickel/Plexi + EK-FC590 GTX Backplate - Black

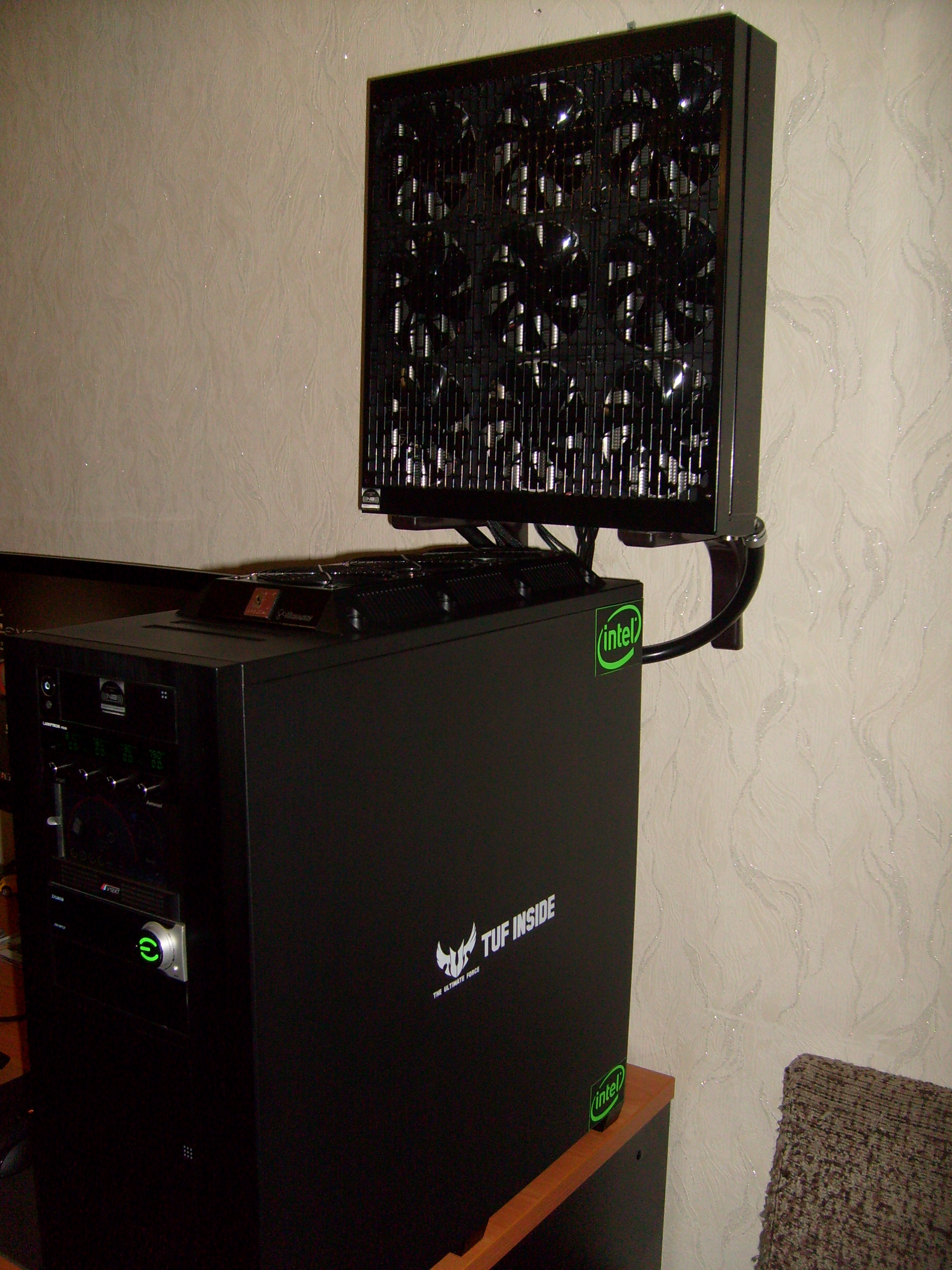

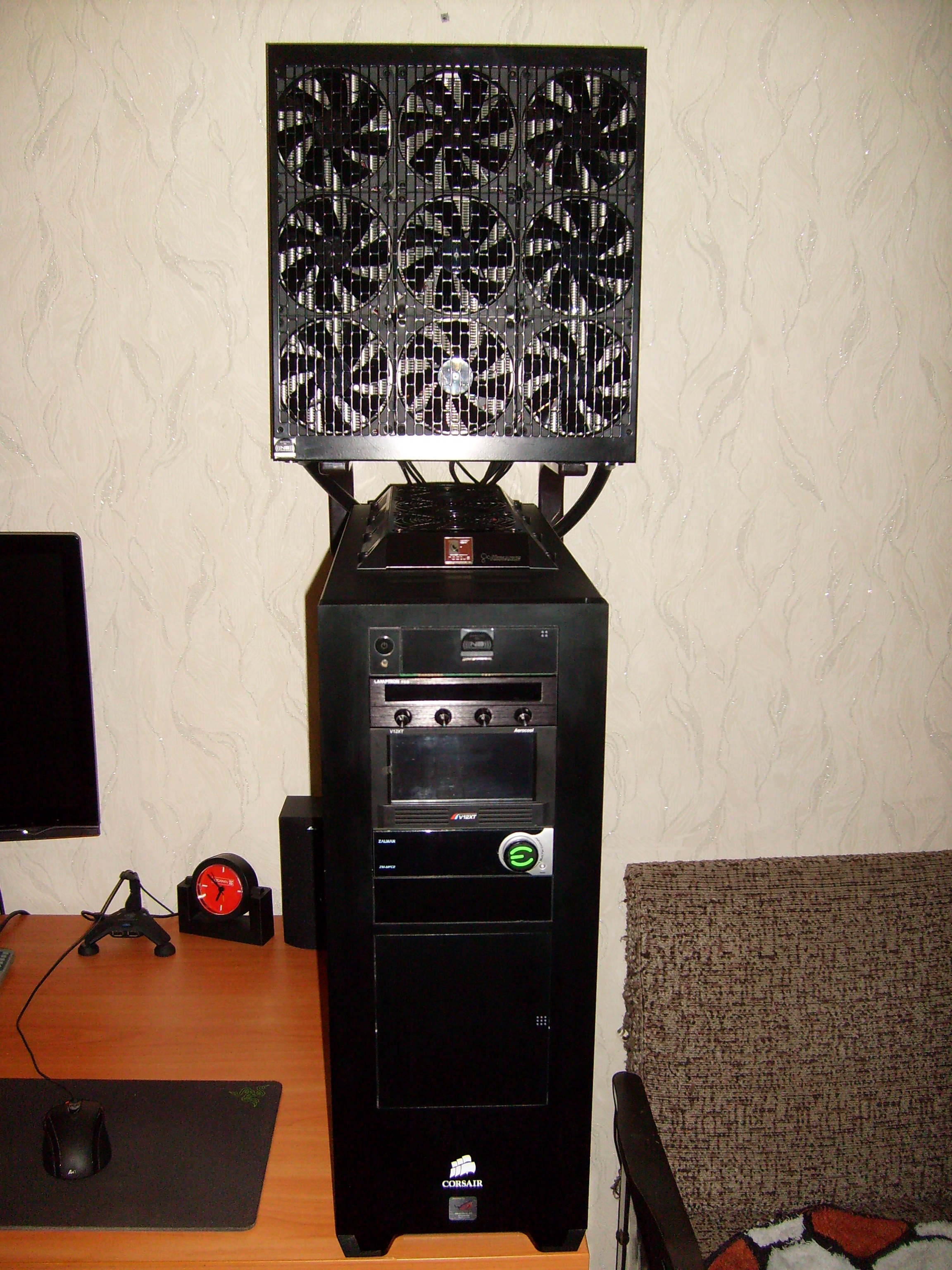

Радиатор: Watercool MO-RA3 9x140 Pro black+ Решетка+ ножки

Помпа: Laing D5+EK-D5 X-TOP - Acetal G1/4 Rev.2

Резервуар:

Magicool Reservoir/250mm long/50mm D
Шланг:

XSPC 19/13мм High flex Green/ UV Green


XSPC 19/13мм High flex Glossy Black
Фитинги:

TFC Feser 19х13
Enzotech - Переходники, Штуцера.

Жижа: Дистилат+Feser Base - Corrosion Blocker

Паста: MX-4, MX-3

Вентиляторы на Мору: NoiseBlocker NB-Blacknoise Silent Pro PK-3 - 9х140, 9шт.

Вентиляторы в корпусе: Nanoxia FX12-2000 - 6шт

Краны: 1шт - Сливной Koolance Draine valve 13mm
#77#77#77#77

Корпус - CM 690-2
БП - OCZ ModXtream 600w;
MB - AsRock z68 Extreme3 gene3;
CPU - Intel Core i7 2500k Socket 1155;
GPU - N/A;
Память - Samsung 1333 8 gb
HDD - Seagate 500gb;

СВО:
Помпа - Laing ddc 3.2 + топ от Swiftech
Радиаторы -ЕК 2х120 45 мм
Водоблок CPU - Enzotech Saphire
Бачок - XSPC 5,25" Single Bay Reservoir;
Шланг - 13/16mm
Фиттинги - Enzotech оd 13mm

#77 #77 #77 #77 #77

Моя первая водянка!! Собрана за пару дней: закупил всё 11.10.11, запустил 13.10.11.

Корпус - Miditower HIPER ANUBIS
Б/П - Zalman ZM850HP 850W ATX
MB - ASUS Rampage III Formula
CPU - Intel Core i7-960 3.2 ГГц LGA1366
GPU - MSI Radeon HD 6870 Hawk х 2шт CrossfireX
Память - Kingston KHX1600C9D3T1K3/6GX PC3-12800 KIT х 2к-та
SSD - 128ГБ 2.5 Kingston SSD V Series SNV425-S2BD/128GB х 3шт RAID 0
HDD - 320ГБ 2.5 Seagate Momentus 7200.4 ST9320423AS

СВО:
Помпа - Phobya DC12-400 12Volt Pump
Радиатор -Alphacool NexXxoS Xtreme III 360 Rev.2
Вентиляторы - Enermax Magma 120 х 5шт
Вентиляторы - Cooler Master Excalibur 120 х 2шт
Водоблок CPU - Watercool HK CPU LGA1366 Rev. 3.0 LC
Водоблок NB - XSPC Delta Chipset
Бачок - XSPC 5,25" Bay Reservoir Alu Front

#77
#77
#77
P.S. Не судите строго!!

Закончил сборку.

Водоблок CPU - Watercool HEATKILLER® CPU Rev3.0 1366 Ni-BL
Водоблок NB/SB - EK-FB EVGA X58 CLASSIFIED Full Board North/Southbridge Water Block - Nickel Acetal
Водоблок RAM - EK RAM Dominator -Nickel Acetal
Водоблок GPU - EK FC480 GTX -Nickel Acetal х3
Помпа - Swiftech MCP655™ Series 12 VDC Water Pumps x2 with EK-D5 DUAL TOP G 1/4"
Резервуар - EK Multioption RES 150mm
Радиатор - MO RA 2 Pro + TFC Monsta Lite
Фитинги - Bitspower Fittings
Шланг - PrimoFlex Pro LRT UV Red Tubing -1/2"ID x 3/4"OD
Корпус - Corsair Obsidian 700D

#77
#77
#77
#77
#77
#77
#77
#77

Обновился. На дворе ночь и в помещении не достаточно освещения,по-этому пришлось включить вспышку...

#77

#77

#77

#77

#77

Первый раз собирал...

Водоблок CPU -XSPC Raystorm
Помпа - Swiftech MCP350
Резервуар: EK DDC X-RES 140mm
Радиатор - XSPC RX360
Фитинги - Enzotech Compression Fitting
Диаметр шлангов (внешний/внутренний) [материал] - 16 мм/10 мм [ PVC]
Scythe Gentle Typhoon х 3
Корпус: Cooler Master HAF 932
#77
#77

Моя первая сборка.
Водоблок CPU - EK Supreme HF Easy Mount Universal CPU Waterblock
Водоблок GPU1 - EK GTX 480 Nickel+Acetal
Водоблок GPU2 - EK GTX 480 Nickel+Acetal
Помпа - Laing D5 Single Edition Pump
Резервуар: XSPC Acrylic Dual 5.25” Reservoir for Laing D5
Радиатор1 - XSPC RX Series 120mm Single Radiator
Радиатор2 - XSPC RX Series 360mm Triple Radiator
Фитинги - EK PSC 1/4" Thread Compression Fitting for 3/8" ID - 1/2" OD Tubing, и 1/4" Thread 45° Rotary Compression Fitting for 3/8" ID - 1/2" OD и EK PSC 1/4" Thread 90 Degree Rotary Fitting
Диаметр шлангов (внешний/внутренний) [материал] - Primochill PrimoFlex Pro LRT 3/8" ID - 1/2" OD (10-13mm) Tubing
Прочие элементы СВО :
Соединитель SLI -Koolance Dual VID Connector Adjustable 1 Slot Spacing Black
Пробка для слива-Sealing Plug / Fill Port Fitting for 3/8" ID Tubing
Гриль-фильтр-Silverstone 120mm Fan Grill & Filter Kit х6
Пластина для крепления экранов-Phobya Drive Bay Mount for 2 Displays
Экран с Inline датчиком-Phobya Inline Temperature Sensor and Display with 1 x Male & 1 x Female 1/4" Threads х2
Вентиляторы-Scythe Gentle Typhoon 120mm Case Fan 1850 RPM х3
Контролер -Lamptron FC5 V2 5.25" 4 Channel Fan Controller black (на фотографии Aerocool F6XT)
Модификации: - В корпусе, на боковой стенке дополнительно три отверстия по 120мм с фильтрами.
Корпус: Corsair Obsidian 700D
#77#77#77#77#77#77#77#77#77
#77#77#77#77#77
