Aquaero может пускать вентили со Start boost, а может без него, это как юзер настроит

Добавлено спустя 3 минуты 21 секунду:


Такого не должно быть, возможно дело вообще не в том что диапазон регулировки меняется, а просто обороты неправильно считываются.
У сплиттера, если несколько вентиляторов подключаются через него, третий пин (tacho или RPM) должен выводиться только с одного вентилятора.
У меня из 4 сплиттеров в наличии, у одного "брендового", бренд называть нет смысла, разведены были все пины в каждом разъёме. Для того чтобы обороты корректно мониторились, я вручную вытаскивал лишние тахо пины из разъёмов оставив только в одном. Не ваш случай?
Китайские сплиттеры все нормально разведены при этом.

ParKur
Возможно,что PWM сигнал не справляется,при большом количестве вентилей или

Или, опять таки, проблема со сплиттером где что-то плохо разведено или плохой контакт

Если только длинный кабель с тонкой жилой, там же только импульсы этак на вольт пять (или сколько реально).

Старт-буст 100% - это одно, можно еще бустить выше 12ти вольт.

Добавлено спустя 30 секунд:

Очень похоже.

На квадро у меня висит 9 штук SW3 на одном разъеме. Не вижу проблем.

Вентиль вентилю рознь,не зря Аква выпускает сплиттеры с усиленным сигналом PWM
https://shop.aquacomputer.de/product_in ... ts_id=3830
Усиление сигнала ШИМ:При использовании пассивного разветвителя каждый подключенный вентилятор создает нагрузку на сигнал ШИМ на выходе вентилятора - в зависимости от мощности вентилятора и типа вентилятора, даже небольшое количество вентиляторов может перегрузить сигнал ШИМ, в этом случае вентиляторы не могут управляться. SPLITTY9 ACTIVE усиливает сигнал ШИМ, чтобы иметь возможность управлять проблемными вентиляторами с некондиционными ШИМ-входами.

Да, как вариант "проблемные вентиляторы с некондиционными ШИМ-входами"
2 гирлянды по 4 как-то испытывал в виде одной гирлянды на 8, управлялись нормально и разницы не заметил между конфигурацией 2х4 или 1х8.

k2viper

Похоже на перегрузку ШИМ,но надо всё проверять,может сплиттер глючит,может ещё что.

ParKur
Что за вентили у тебя?

А напруга часом не увеличивается? У меня на контролере 6lt так: на 1 канале д5 3 пин, на 2 три арктика пвм.
При включении 2 канала на первом подымается напруга на 0.1-0.2в (второй канал от 1 до 100%), соответственно помпа повышает обороты на 50-100 об/сек. Почему, хз

Всё таки температурный датчик в D5NEXT не годится для сколько-нибудь точных измерений. У меня прямо на входе в помпу NEXT стоит проточный датчик Phobya который предварительно калибровался, поэтому сравниваю показания датчика NEXT с его показаниями. Появилась мысль, а не переставить ли фобию в другое место контура, а на роль датчика Water out оставить некстовский. Решил проверить и вот что сразу увидел.

В "спокойном" состоянии показания фобии и некст не сильно расходятся, в пределах 0,1С. Но стоит прибавить помпе некст оборотов, показания её температурного датчика "уходят" вниз, плавно, но довольно упорно.

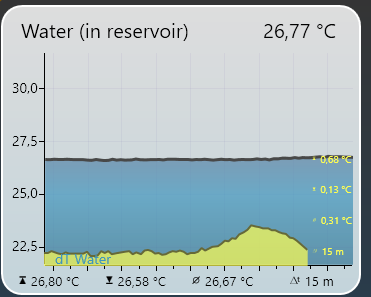

В датчике dT water подменил фобиевский проточник на датчик NEXT и получил вот такую "горбину" на дельте воды. Нагрузки не было, "горбина" появилась лишь в результате ускорения помпы NEXT и "ухода" вниз показаний её датчика, а Water in (reservoir) стабильна, потому что нагрузки нет. Причем если поддать потока ускорив вторую помпу, датчик некст не уводит.

Короче, не годится он для расчёта мощности и дельты воды, с таким поведением показаний.

Помпа стала греться при большем потреблении и датчик поплыл?

конечно не годится, но хватит вполне для общего управления СВО.
Пусть даже у датчика разброс +-0.5С - для управления оборотами по температуре воды достаточно.
Годная помпа и стоит своих денег.

Я не говорю что не годная. Предупреждаю что с таким поведением и уводом показаний туда-сюда в зависимости от оборотов помпы, мощность и дельту воды по нему считать не стоит.

Добавлено спустя 2 минуты 10 секунд:


Поплыл же вниз. Скорее, тот участок где стоит датчик, при увеличении оборотов стал активнее водой омываться. Видимо где-то внизу под импеллером стоит, иначе увеличение потока ускорением второй помпы тоже уводило бы датчик.

ARCTIC P14 PWM PST


Уже писал как подключены. 3 группы по 3 вентилятора подключены между собой через PST -> далее эти три группы соединены разветвителем 4pin 1x3 (сигнальный провод только на одном разъёме) -> дальше 3-4 удлинителя 4pin подключены последовательно и воткнуты в разъём QUADRO.

То есть в разветвителе 3 входа и один выход? Сигнальный провод это сигнал rpm и он на одном входе,так?

and00, да, да. Сейчас прерпроверил ещё раз разница только между 1-2 и >3 подключенных вентиляторов, по крайне мере по минимальной границе. С оборотами проблему решил ещё позавчера, но не с линейностью оборотов на разном диапазоне.

ParKur
Ну всё правильно подключено.

Может проблема в этом,сильно длинный кабель с маленьким сечением,может быть просадка по напряжению.
Как вариант для проверки,запитать все вентили от молекса более "жирными" проводами,PWM и rpm к QUADRO.

and00, в данный момент я таким заморачиваться не буду, так как у разветвителей и удленителей провода толще (примерно в 1.5-2 раза) чем у самих вентиляторов. Сами вентиляторы практически не потребляют, по мониторингу QUADRO 9 вентиляторов на максимальных оборотах (1590rpm) потребляют 10.1W/0.84A.

Т.е. на один х3 сплиттер повешены ещё по сплиттеру на каждую "голову"?
Лучше имхо купить нормальный 9-10-головый сплиттер, хоть брендовый (аква например), хоть с али. Интуитивно чую что в этом огороде сплиттеров собака и зарыта.

зы. Прочитал что такое PST http://arctic-m.com/centr-informacii/ps ... ry-arctic/
Уверенность что проблема именно в этом огороде, только выросла.

Купить обычный 9-10головый сплиттер на али или от аквы, PST подключения от греха подальше убрать.

k2viper, есть у меня такой и смысл от него? Его проблематично подключить, так как провода у вентиляторов не метровой длины, придётся опять колхозить огород.
После устранением проблемы с оборотами (при прижиме одно из болта решётки радиатора обороты были другими) можно дальше не морочиться. Так как нужный мне диапазон в 400-850rpm, Надеюсь после установки второй MORA в контур мне хватит 500-600 оборотов на постоянку.
Но вопрос линейности регулировки всё ещё открыт, подключал чисто 1 SW2 1000 rpm, диапазон тоже какой то странный.
