Вообщем не работает, сразу в красный мир отпал канал.

Programmable fuse включать не надо. Надо, N-ный раз повторяю, сделать чтобы вентиляторы не запускались на полной скорости

вот никак не получается это сделать. Вот настройки.
#77
#77

Что не так я уже не пойму.

На картинках, 20% от максимальных 45%, это очень мало. Попробуйте 80% пресет при такой конфигурации. И Minimum rpm на закладке Fans выставить из спецификаций вентиляторов.

Ну и видимо, такие вентиляторы )
Наверняка выручит такого рода сплиттер с отдельным питанием: https://aliexpress.ru/item/400117121645 ... web201603_

k2viper я подключил через корпусный хаб, он имеет доп.питание, но при этом сценарии не отображается rpm (

При подключении нескольких вентиляторов к одному каналу, выход rpm (tacho) должен читаться только с одного из вентилей, тогда обороты будут отображаться корректно. Видимо в использованном хабе выход rpm выведен на все вертушки.
Можно вручную вытащить соответствующий пин из коннекторов оставив только на одном. А Можно купить подходящий хаб на али, китайцы в хабах/сплиттерах что у меня были, сразу нормально делают разводку тахо пина.

А почему? Что, у него, этого твоего корпусного хаба, разве нет третьего (обычно жёлтого цвета) провода? И что, после второго сразу идёт четвёртый?
Да быть такого не может. Ищи, где он у тебя не контачит (оборван, подсоединён не туда) и сразу будет всё показывать.
Неужели так тяжело три проводочка прозвонить, вместо того, чтобы сюда всякую фигню писать...
Никто за тебя этого не сделает и никто за тебя не будет разбираться во всех этих твоих, типа хабах или что там у тебя напендюрено.

CrownA У тебя явные комплексы чтоли, что ты тут постоянно выписываешь чушь и на личности переходишь?
k2viper Спасибо. Буду думать.

Поясните за PWM в Aquaero 6 LT.
Вертушки настроены min. rpm/power=0, max. rpm/power=1600/100%
Использую контроллер обычный (preset value) для вертушек.
Если в настройках вертушек ставлю контроль по мощности (power controlled) работают должным образом, изменяя обороты от 0 до 100% соответственно.
Если ставлю PWM controlled - при 50% даже не стартуют, при 75% - 560rpm (при этом 75% power controlled это 1200rpm).
Что я не так делаю? Вертушки подсоединены по 3шт. в 1 порт (4ый пин соответственно только к одной из 3х вертушек законтачен).

Вот ты только этой вертушкой и управляешь.

Добавлено спустя 7 минут 23 секунды:

Я, в отличие от тебя, в теме и точно знаю, о чём пишу.

Неа, из трех ни одна не крутится при 50%
Если ставить 75% - крутятся все.

Давайте упрощу вопрос:
Есть ли разница между PWM/Power controlled если используется контроллер с постоянным значением?

Просто любопытно почему так криво работает PWM. Но ответ на этот вопрос не самоцель.

У тебя, вот по этому -
Четвёртый пин - это управление вентилятором с контроллера. Поэтому на все четвёртые пины должен поступать сигнал управления с контроллера.
А третий пин - это сигнал тахогенератора с вентилятора и вот он то и должен идти на контроллер только с одного вентилятора в группе. Теперь то хоть понял, где ты накосячил?
А что касается линейности ШИМ управления, то в основном всё зависит от ШИМ контроллера в вентиляторе. Они предельно убогие по схемотехнике и никакой линейностью там и не пахнет.
Если интересен управляющий сигнал с аквовского контроллера, можешь осциллографом стать на интересующий тебя канал и убедиться, что при заданной PWM в 50% на экране правильный меандр со скважностью в 50%.

4ый не по порядку, а имелось в виду сигнал тахометра.
3ий если считать от минуса (ground).
Все у меня корректно распиновано.

Вообще то нумерация пинов идёт по порядку, а не так, как тебе сегодня захотелось. Если хочешь, чтобы тебя правильно понимали, пиши корректно...
Надеюсь всё остальное тебе понятно...

Bastard0 больше похоже на особенность работы PWM конкретно с данными вертушками. С помпами от EK он работает подобным образом. Либо забить, либо колхозить схемку для согласования уровней PWM.

Да, ЕК знаменита своей угробищной PWM схемотехникой

Значит всё таки что то не так делаешь)
Silent Wings 3 отлично управляются по PWM,ковыряй настройки акваэро.

Четвёртый пин - это пин PWM. Если имелся в виду пин rpm (tacho) то он третий, а не четвёртый.
При выборе power controlled контроллер работает в DC режиме изменяя напряжение между первым и вторым пином.

Какие у вас всё таки вертушки (PWM ли они, или DC) и как подключены, точнее как разведён сплиттер. Уточните условия.



Да, Power controlled это DC режим для трехпиновых вертушек, PWM - режим соответственно для четырёхпиновых.

С добрым утром!

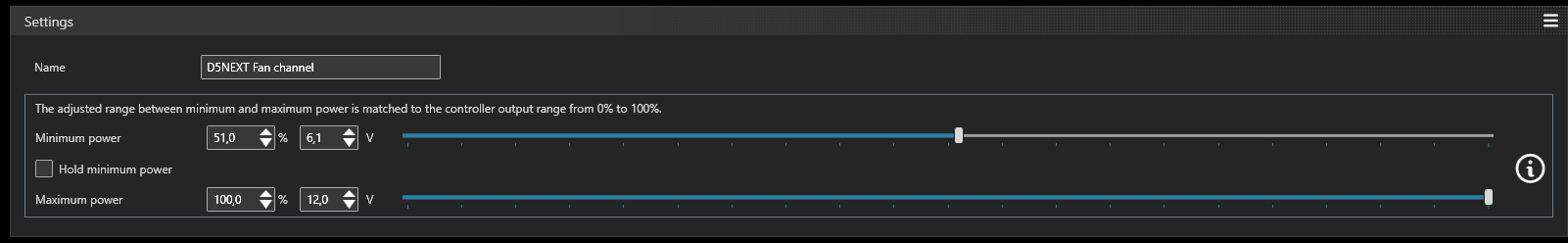

Можно покрутить масштабирование здесь, сделать чтобы Min был не ноль.
Для EK помпы, к примеру, я масштабирую так:
