  DOB
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 11.11.2004
Откуда: Moscow
Тема для публикации фотографий и описания сборок СЖО участников конференции с указанием компонентов СЖО и кратким описанием охлаждаемых компонентов, их температур и частот или ссылки на сообщение в теме СЖО. Статистика эффективности. На информацию в этой теме можно ссылаться при обсуждении в других темах, как уже имеющихся, так и специально созданных для обсуждения именно вашей системы в разделе Флейм.
Важно: обсуждение в данной теме запрещено!
Все посты не по теме и без фото будут удаляться! Допускается добавление какой-либо информации отдельным сообщением с обязательной просьбой куратору в ЛС о ее прикреплении к исходному сообщению.

Выдержка из ПРАВИЛ КОФЕРЕНЦИИ:
"3. В конференции запрещается:
3.12. Размещать в тегах "Img" картинки объемом свыше 500 кБ на сообщение. Допускаются картинки до 2 МБ под тегом "spoiler=", а также прямые ссылки на картинки любого размера. Ссылки на страницы, где картинка отображается среди рекламы, запрещены, применяющие их сайты блокируются автоцензором."

Замечание по работе автоцензора: т. к. его действие распространяется даже на прямые ссылки, для просмотра таких картинок удалите из ссылки вторую лишнюю точку в начале.

Предлагаемый вариант сообщения:
1. Текстовое описание СЖО под катом с названием системы, перечисление компонентов по форме:
Код:
Водоблок CPU - 1A-Cooling HV2
Водоблок NB - EK NF4 rev 1.1
Водоблок SB - нет
Водоблок GPU - нет
Водоблоки на мосфеты - нет
Помпа - Laing DDC-1T
Резервуар: Cape Coolplex 10
Радиатор - MO-RA 2
Фитинги - PushIn
Диаметр шлангов (внешний/внутренний), материал - 8мм/6мм, PUR
Прочие элементы СВО - нет
Модификации - нет
Корпус - Cooler Master HAF 932
2. Фото системы (под спойлером или с превью).
Прямые ссылки на большие фото лучше дополнять указанием размера в Мб. Желательно наличие фотографии системы крупным планом, чтобы понять общее расположение элементов в системе.
3. Ссылки на тему с обсуждением и показатели эффективности, если такие есть.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось mironov22 31.08.2012 19:36, всего редактировалось 4 раз(а).

Реклама

Партнер
  elsh1403

Member
Статус: Не в сети
Регистрация: 21.03.2010
Фото: 8
#77#77#77#77#77#77

Помпа - куланс 400 х 2, одна из которых с резервуаром,
Радиатор - алфакул 120х6см + фобия 400,
Водоблок - проц: криос хт, питание: ек, видео: евга титан х 2;
Поток - перед, бок, зад на вдув, верх на выдув
  PitMit

Member
Статус: Не в сети
Регистрация: 10.07.2008
Фото: 17
Очередное обновление.
Было так, потом так
#77
#77
#77


СВО
Водоблок CPU - Alphacool NexXxos XP
Водоблок GPU-1 - EK-FC7970 Lightning
Водоблок GPU-2 - EK-FC7970 Lightning
Помпа - X2O 750 Dual Bayres/Pump (Black) V4
Радиатор 1 - EK-CoolStream RAD XTX (240)
Радиатор 2 - XSPC EX240
Радиатор 3 - Aqua Computer airplex XT 120
Датчики - Aquacomputer Temperatursensor inner/outer thread G1/4 - 3шт
Контрроль - Aqua Computer aquaero 5 LT USB fan controller + водоблок
Измеритель потока - Aqua Computer Flow sensor
  BlackPanther

Member
Статус: Не в сети
Регистрация: 19.08.2013
Откуда: St. Petersburg
#77 #77
Контроллер управления СВО
#77 #77

Состав СВО
Водоблоки
3770K@4500 - Thermalright XWB01
ASUS Maximus V Formula со штатным водоблоком на мосфетах
ЕК-GTX680SOC Acetal-Nickel
HDD Silent box - Watercool Silentstar dual Rev2
Радиаторы
Alphacool UT60-480 Full copper 4x120 низ
Phobya G-Changer 360 3x120 верх
Phobya G-Changer 120 1x120 задняя стенка
Помпа Laing vario D5 на четверке + Topres EK-XRES 140
Антифриз Luxe G13 PropyleneGlycol желтый
Вентиляторы
Scythe Gentle Typhoon 1400 RPM на радиаторах и в БП
Corsair 1400RPM (@700RPM) родные три спереди на вдув.
Корпус - Corsair Obsidian 900D
Температуры
Проц - 30(простой) 48 - Линпак 1ч
Видяха - 30(простой) 52 - Фурмарк 1ч без ограничителя тока.
Проток в контуре ~120 л/ч
регулировка скорости вентиляторов по температуре воды 500-1400 RPM
  arionplus19

Member
Статус: Не в сети
Регистрация: 27.03.2013
Фото: 19
Комплектация в профиле.


Вложения:
20130924_214345.jpg [ 1.2 МБ | Просмотров: 10884 ]
20130924_214727.jpg [ 1.16 МБ | Просмотров: 10884 ]
20130924_214551.jpg [ 1.18 МБ | Просмотров: 10884 ]

_________________
I7-3970X/Asus RIVE/GTX 780ti/Corsair D.Platinum/Samsung 840 pro/Asus Xonar STX/Aquaero 5 Pro/Dell U2713h...
  Shelemeh

Member
Статус: Не в сети
Регистрация: 20.08.2009
Откуда: Москва
Фото: 2
#77#77

EK-Supreme HF - Acetal+Nickel
EK-FC7990 SE - Acetal+Nickel
Phobya Xtreme 200 Black
Magicool Copper Radiator 3x120
XSPC EX360 Triple Fan Radiator
XSPC Dual 5.25” Bay Reservoir (Alu Front)
Koolance Pump, PMP-450S + XSPC Acetal Top for Laing D5 (Multiport)

_________________
Мнения автора могут не совпадать с его точкой зрения.

  koshabalaka

Member
Статус: Не в сети
Регистрация: 14.04.2013
Фото: 3
mein :beer:

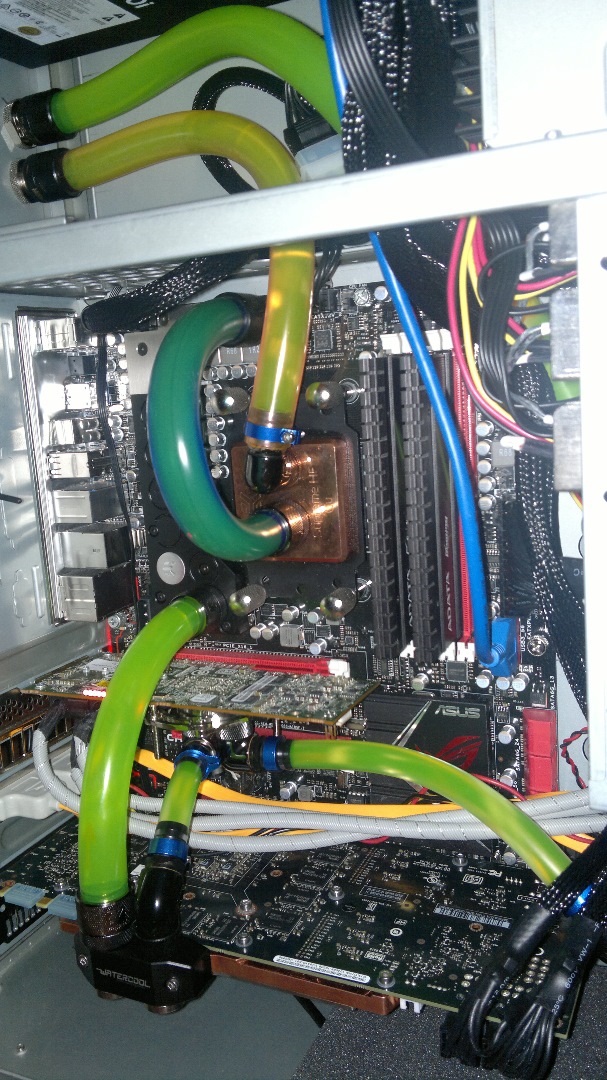

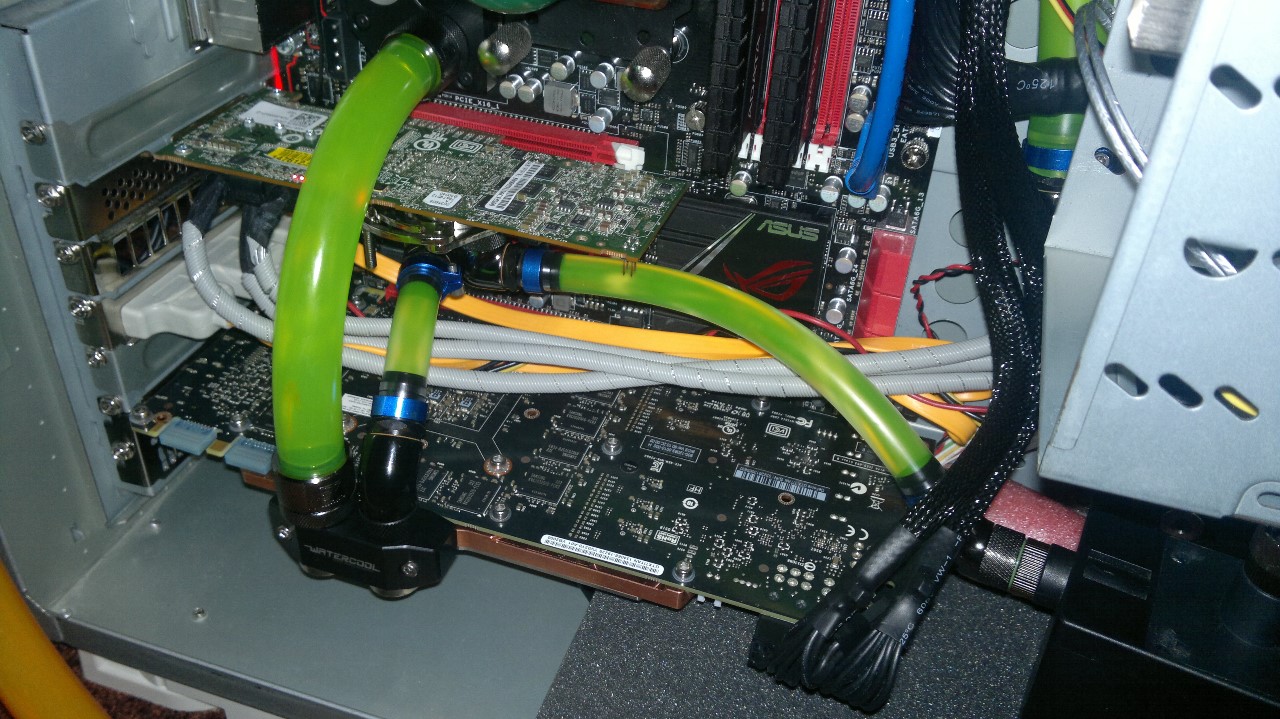

Водоблок CPU - EK-Supreme HF - Full Copper
Водоблок NB - EK-FB ASUS C5F-Z - Acetal+Nickel
Водоблок GPU - Watercool HEATKILLER® GPU-Xі GTX 780-TITAN "Hole Edition"
Водоблоки на мосфеты - EK-FB ASUS C5F-Z - Acetal+Nickel
Помпа - EK-DCP 4,0
Резервуар: нет
Фитинги - разные

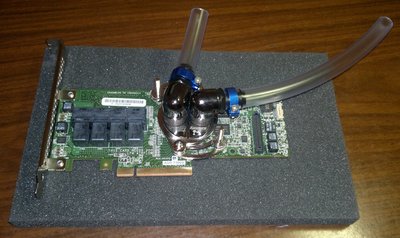

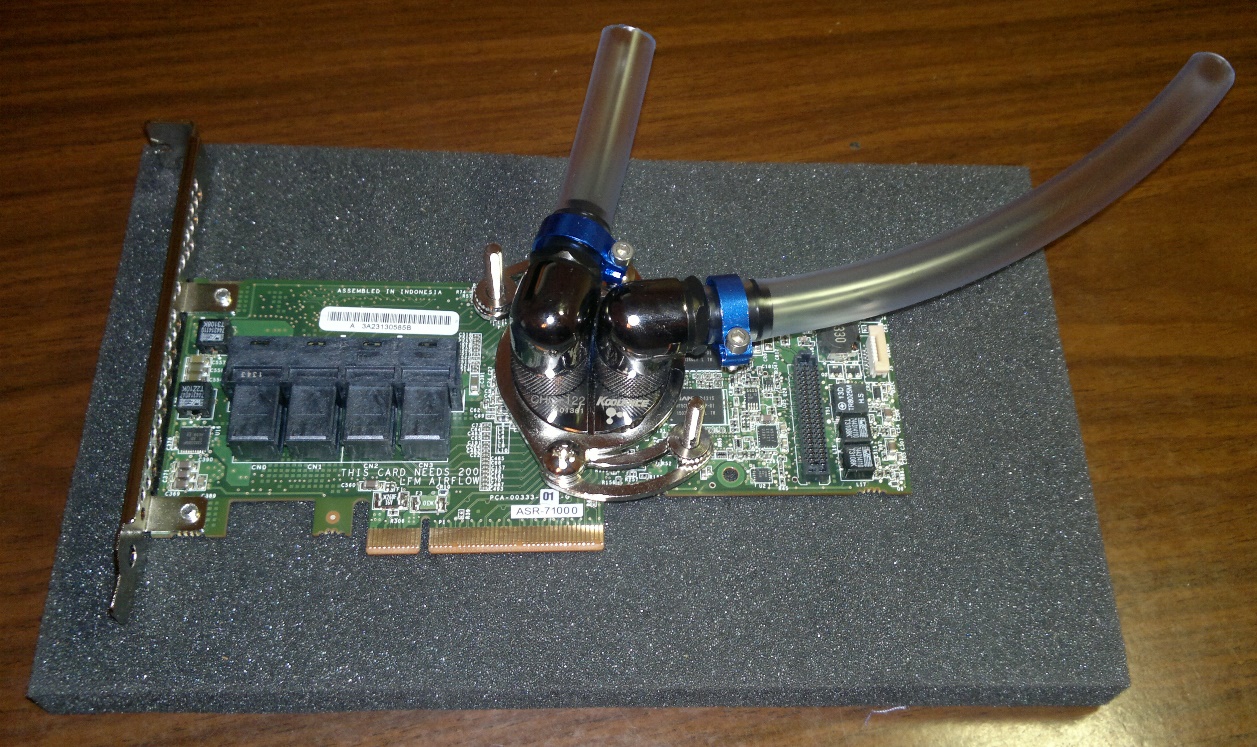

Прочие элементы СВО - Koolance CHC-122 Water Block (Motherboard Chipset) на Adaptec


Вложения:
Комментарий к файлу: raid
3.jpg [ 464.78 КБ | Просмотров: 10516 ]
2.jpg [ 285.03 КБ | Просмотров: 10516 ]
1.jpg [ 289.05 КБ | Просмотров: 10516 ]

_________________
Когда что-то любишь, жизнь кладёшь чтобы это понять.
  mironov22

Advanced member
Статус: Не в сети
Регистрация: 25.04.2011
Откуда: Варшава
#77
#77

#77

#77

_________________
Project "Incredible"
https://www.drive2.ru/users/mironov22/
http://forums.overclockers.ru/viewtopic.php?f=118&t=417302

  Sonic-Chainik

Куратор темы
Статус: Не в сети
Регистрация: 21.08.2003
Откуда: Москва
Фото: 2
Корпус закончен на 95-98% (осталась чисто косметика).

Case - BitFenix Prodigy White (mITX@ATX)
CPU - i7 3770k@4800-1,4V (скальпирован) + EK-Supreme HF - Full Nickel
MB - ASUS P8Z77-V DELUXE (самопальные радиаторы на WRM)
DDR - Corsair CMT8GX3M2B2133C9 + Bitspower Universal RAM Module Water Cooling Set For 4 Banks, White/Black
Video - Gainward GeForce GTX 680 2Gb ref. + EK-FC680 GTX+ - Acetal+Nickel
Watercooling System - Laing D5-vario (1st speed!!!), Coolgate Ultimate Performance Copper Tube 240mm Radiator (white) + Alphacool NexXxoS Pro II Radiator Rev.2 (white) + 4шт Enermax Magma (green) + Zalman MFC1 Plus.

#77

продолжение
#77

#77

#77

#77

#77

#77


ЗЫ Расширительного бачка нет! Его роль выполняет Coolgate Ultimate благодаря обилию доп.отверстий.

_________________
Выбирая, куда вложить деньги, ответьте себе на три вопроса - какова ваша цель вложения, на какой срок вложение, на какой риск вы готовы?

  Shelemeh

Member
Статус: Не в сети
Регистрация: 20.08.2009
Откуда: Москва
Фото: 2
Не много обновил систему.

EK-Supreme HF - Acetal+Nickel
EK-FC7990 SE - Acetal+Nickel
Phobya Xtreme 200 Black
Magicool Copper Radiator 3x120
Coolgate Copper Radiator 480
XSPC Dual 5.25” Bay Reservoir (Alu Front)
Koolance Pump, PMP-450S + XSPC Acetal Top for Laing D5 (Multiport)
2 x Phobya Temperature Sensor in / outer Thread G1/4

#77

_________________
Мнения автора могут не совпадать с его точкой зрения.

  Dr. Verhovcev

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 26.11.2010
Откуда: Черкассы
Освежил систему.
СВО

Водоблок CPU - EK-Supremacy Clean CSQ - Full Nickel
Водоблок Mosfet -EK-FB KIT RE4 - Acetal+EN (Nickel)
Водоблок SB - Enzotech SNBW-rev.A
Водоблок GPU - Watercool HEATKILLER® GPU-X³ GTX 690 "Hole Edition" Ni-Bl Black Nickel +
EK Water Blocks EK-FC690 GTX Backplate - Black
Помпа - Laing D5-Pumpe 12V D5-Vario 1/2" IG" 12V (3 скорость)2шт. serial
Toп - EK-D5 Dual TOP G1/4 - Black Acetal
Резервуар - EK-BAY SINGLE RES - Black Acetal
Радиатор - Watercool MO-RA3 9x140 LT Radiator - Black + ножки Stand POM + решетка 2шт.
Кулера на радике - Nanoxia DX14-700 9шт.
Кулер в корпусе - Noiseblocker BionicLoopFan 120mm, 800rpm
Фитинги - 19/13mm Enzotech black
прямые 14шт.
90гр. 5шт.
45гр. 5шт.
проставки 5шт.
заглушки 4шт.
Быстросъемники - Koolance VLN3 19/13 2 комплекта
Шланги в системнике - TFC 19/13 UV-active white
Шланги вне корпуса - XSPC High Flex 13/19mm -UV Blue
Вода - дистиллят + антифриз ARAL

#77 #77 #77 #77 #77 #77 #77 #77 #77 #77 #77 #77

_________________
идите к чертовой матери со своим Студебекером!
кто такой Студебекер? это родственник ваш? папа ваш
Студебекер?
Знаток! Убивать таких знатоков надо!

  Dream39

Member
Статус: Не в сети
Регистрация: 24.10.2006
Фото: 9
Ну вот собственно и мой первый билд СВО. ух и намучился я =)


Corsair Obsidian 800D
CPU - EK-Supremacy - Full Nickel
GPU - 2шт EK-FC780 GTX DCII - Nickel
SLI conect EK-FC Terminal DUAL Serial 3-Slot
помпа - EK-D5 Vario
резервуар - EK-D5 X-RES 140 CSQ
шланг - PrimoChill PrimoFlex™ Advanced LRT™ 15,9 / 9,5mm - Crystal Clear
радиатор1 - EK-CoolStream RAD XTX (360)
радиатор2 - EK-CoolStream RAD XTX (240)
фитинги - EK-CSQ Fitting 10/16mm G1/4 -Black Nickel+Adapter 90°+Adapter 45°
хладоген - EK-Ekoolant UV BLUE
куллера - Scythe Gentle Typhoon AP-14 (1450rpm) 5шт

#77 #77 #77 #77 #77 #77 #77 #77

_________________
Cougar MAX-G; 10700K@5.0; MSI Z590 GF; Palit 3080ti GameRock OC; G.Skill TRIDENT Z 32Gb 3200cl14@cl16/4000; LG GL2783A 144Hz

  Aperio

Member
Статус: Не в сети
Регистрация: 19.03.2013
Откуда: Магнитогорск
Фото: 82
Маловато самопала, видать стесняются выкладывать :)
Водоблоки самодельные
Помпа - циркуляционный насос
Резервуар: уширитель на системе труб радиатора
Радиатор - отопительный 10 секций - пассив
Фитинги - отсутсвуют
Диаметр шлангов (внешний/внутренний) [материал] - 8мм/6мм [медицинская силиконовая трубка]
Прочие элементы СВО - канцелярские зажимы в качестве быстросъемов
Корпус: просторный :)
Бюджет примерно 300$ с неудачными экспериментами

Водоблок не микроканальный, но держит разгон i3770k до 4,7, 1,3В температура до 75:
#77
Полировка до блеска:
#77
Охлаждение дисков:
#77
Фулл кавер по-нашему, карта без разгона температура ГПУ Geforce 570 до 60:
#77
Водоблок ГПУ тоже отполирован, но без фанатизма:
#77
Быстрый тест на протечку перед установкой:
#77
Внутреннее убранство
#77

Вот тут полный подробный ворклог в картинках:
СВО своими руками в картинках
  RamSoft

Member
Статус: Не в сети
Регистрация: 05.07.2010
Откуда: Москва
Короче говоря, презентую свою текущую систему, в том виде в каком она есть сейчас:

#77
#77 #77
#77 #77

З.Ы. Комп профильный..

_________________
i9-9900KF @5.6 GHz, MSI MEG Z390 ACE, 64Gb Corsair Vengeance RGB Pro @3,2Ghz, MSI RTX 3080 GAMING X TRIO, Cougar GX1050 1050W

  aggression

Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
Сделал небольшие косметические изменения

#77
#77 #77
лог
#77 #77 #77
#77 #77 #77 #77
...осталось разобраться с проводами.

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★

  t64a

Member
Статус: Не в сети
Регистрация: 18.08.2011
Откуда: Киев
Первый шаг переезда из HAF X в Case - CaseLabs Magnum STH10
Система:
MB - ASUS Rampage IV Extreme;
CPU - Intel Core i7 3930K LGA 2011, 4600/1.352v.
RAM - G.Skill RipjawsZ DDR3-2400 16Gb PC3-19200 (Kit of 4x4096); 10-12-12-12-31 1.65v.
GPU - Asus GTX680-DC2T-2GD5 SLI; (1424@1463/7500-1.35V + 1398@1424/7500-1.37V через HotWire)
SSD - KINGSTON SH100S3 120Gb;
HDD - 3.5" WD Caviar Green 2TB 5200PRM 64Mb SATA3 [WD20EARX];
Звук - ASUS ROG Xonar Phoebus Solo
Монитор - Acer GN245HQ (23.6")
Клава - Razer Anansi
Mouse - Razer Naga Hex
Акустика - Edifier S550
Гарнитура - Creative Tactic 3D Sigma
PSU - SeaSonic X-1250 GOLD (SS-1250XM)


СВО:
Контур - 1:
-------------
Aquaero 5 XT + Frontplate for aquaero 5 XT aluminum black + Waterblock for aquaero 5
CPU - EK-Supremacy - Acetal + Nickel
MB - EK-FB KIT RE4 - Nickel + Acetal CSQ
Помпа - Swiftech MCP35X2 +
Swiftech MCP35X2 Series Heat Sink +
Cooler Master R4-SPS-20AK-GP 80x80x15
Датчик температуры - Aquacomputer Temperature Sensor - Inner/Outer Thread G1/4 2шт.
Датчик потока - Aquacomputer high flow sensor
Радиатор - Coolgate CG 360 120mm Triple Radiator +
Coolgate CG 480 120mm Quad Radiator +
Noiseblocker 120mm NB-eLoop B12-2 1300 RPM 7шт.
Резервуар - EK-RES X3 250 Reservoir +
EK RES X3 Multiport Reservoir Top +
EK RES X3 Internal Tube 12/16 140mm Upgrade Tube
Хладагент - Mayhems Pastel Coolant Red
----------------------------------------------------------
Контур - 2:
-------------
GPU - EK Water Blocks EK-FC680 GTX DCII CSQ - Acetal + Nickel 2шт.
EK Water Blocks EK-FC680 GTX DCII Backplate - Black 2шт.
EK-FC Link BLANK Serial CSQ - Acetal
EK-FC Bridge TRIPLE Serial CSQ
Помпа - Swiftech MCP35X2 +
Swiftech MCP35X2 Series Heat Sink +
Cooler Master R4-SPS-20AK-GP 80x80x15
Радиатор - Watercool MO-RA3 9x140 LT black (временно)+
Watercool MO-RA3 420 fan grill classic black 2шт. +
Watercool MO-RA3 feet +
Phobya Nano-G 14 Silent Waterproof 140mm Case Fan 1000rpm 9шт.
Адаптеры - Koolance (быстросцепы) 2шт.
Датчик температуры - Aquacomputer Temperature Sensor - Inner/Outer Thread G1/4 2шт.
Датчик потока - Aquacomputer high flow sensor
Резервуар - EK-RES X3 250 Reservoir
Хладагент - Mayhems Pastel Coolant Ice White
-----------------------------------------------
Шланг (вне корпуса) - PrimoFlex Advanced LRT Crystal Clear 10/16
Primochill 3/8" ID - 1/2" OD (10-13mm) Rigid Acrylic Tube
Primochill G1/4" Thread Rigid Ghost Compression Fitting for 3/8" ID - 1/2" OD (10-13mm) Rigid Acrylic Tubing : Black

Арматура вся - Bitspower Matte Black

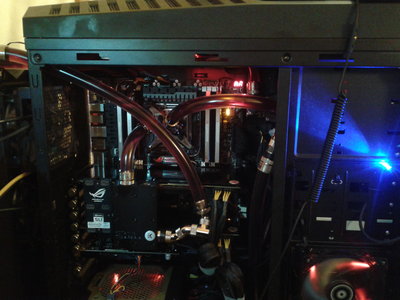

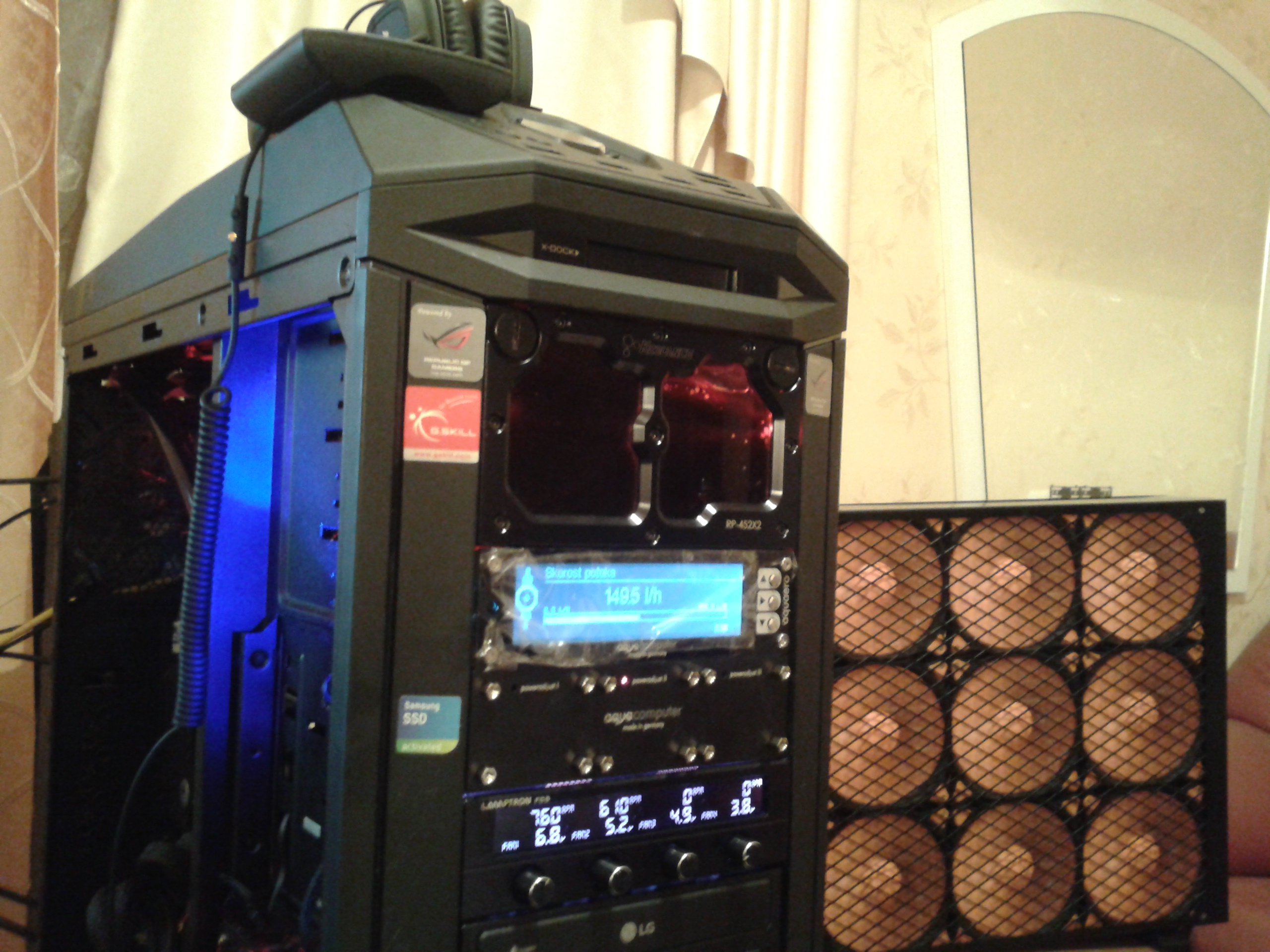

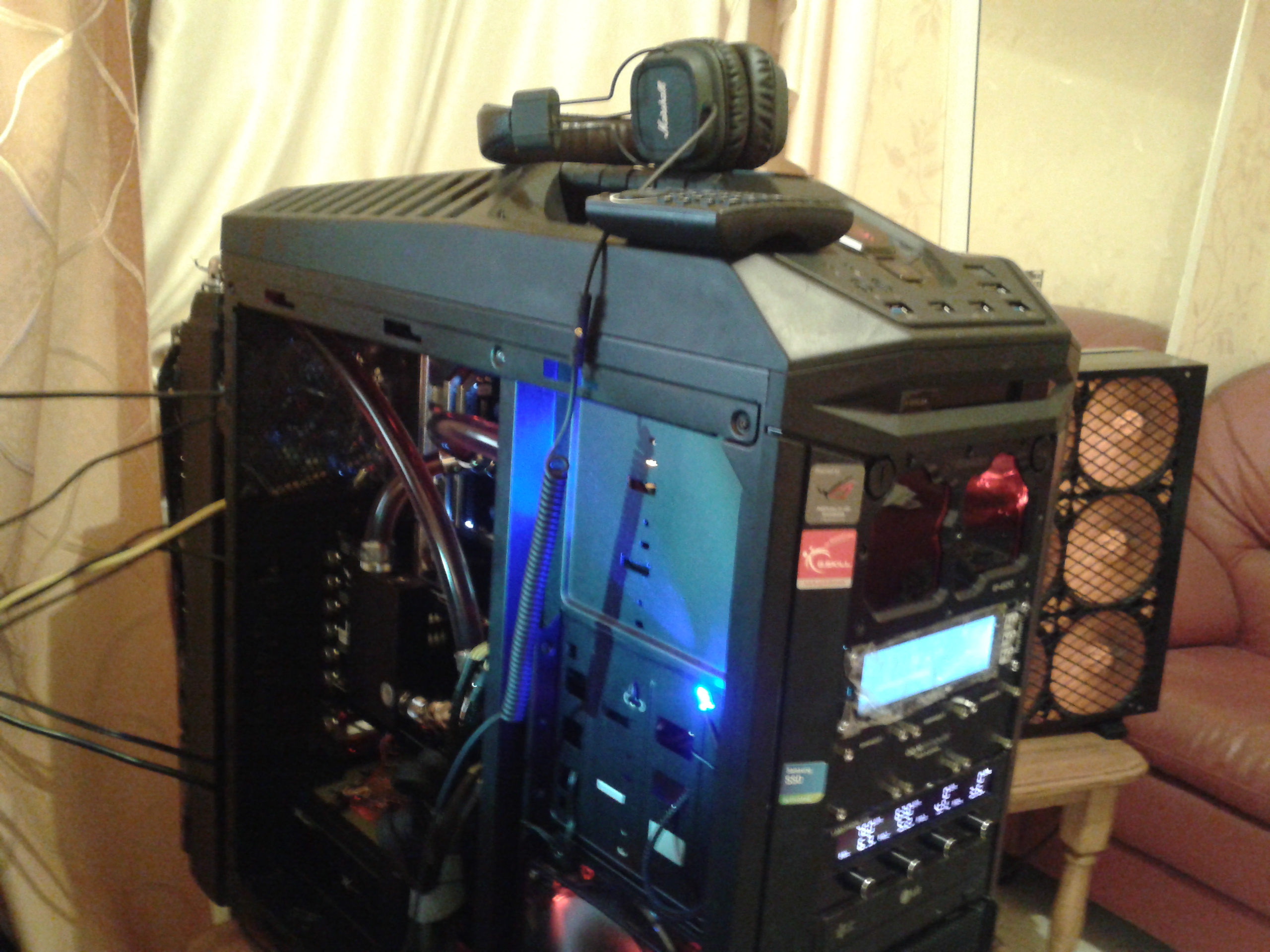

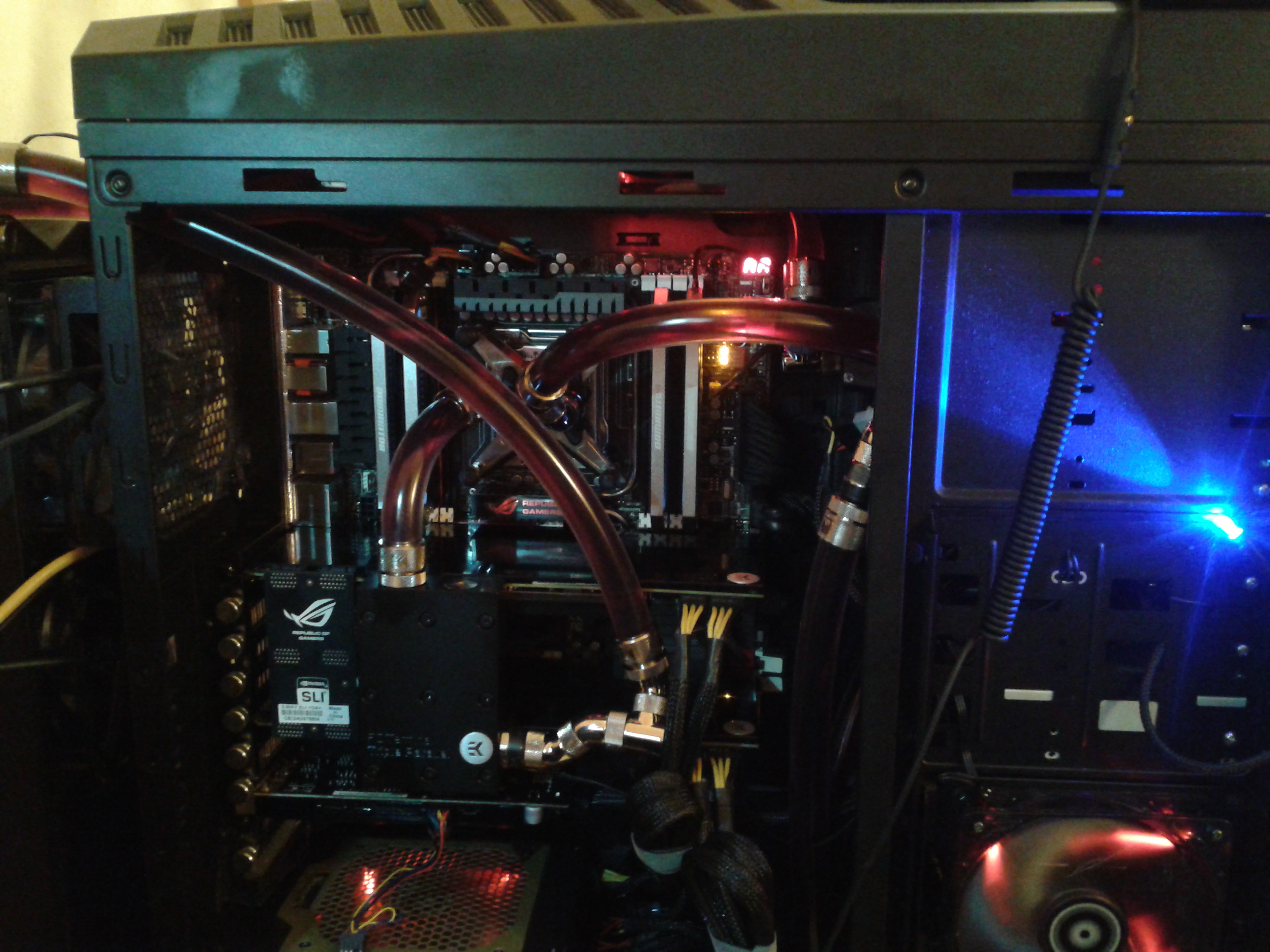

Фотки (какие вышли :-) ):
#77#77 #77#77 #77#77
#77#77 #77#77 #77#77
#77#77 #77#77 #77#77
#77#77 #77#77 #77#77
  FSergey

Member
Статус: Не в сети
Регистрация: 04.05.2007
Откуда: Москва, ЦАО
Фото: 38
собрал систему на акриловых трубках(больше фоток в галерее)
#77
#77#77#77#77

СВО:

1-й контур
Помпа - Swiftech MCP350
Топ EK-DDC X-TOP CSQ - Plexi
Резервуар - EK-RES X3 250
Радиатор - Coolgate Copper Radiator Quad 120/60mm
Вентиляторы - Scythe GentleTyphoon D1225C12B2AP-12, 8 штук
Водоблок CPU - EK-Supremacy - Nickel
Водоблок NB и SB - EK-FB KIT RE4 - Nickel CSQ

2-й контур
Помпа - Swiftech MCP350
Топ EK-DDC X-TOP CSQ - Plexi
Резервуар - EK-RES X3 250
Радиаторы - Coolgate Copper Radiator Quad 120/60mm и Coolgate Copper Radiator Dual 120/60mm
Вентиляторы - Scythe GentleTyphoon D1225C12B2AP-12, 10 штук
Водоблок GPU - EK-FC Titan SE (Original CSQ) - Nickel

Жидкость - Mayhems Pastel Mint Green
Фитинги - EK-HD Adapter 10-12mm - Black и различные Koolance Fitting Single, *Black* Swiveling
Краны - Bitspower Matt Black Mini Valve With Black Handle Matt Black/Black
Контроллер - Lamptron FC-5- V2 30 Watts/Channel 4 Channel Mulit-Color Fan Controller - Black

_________________
i9-12900K/ MSI MEG Z690 Unify-X/ SK hynix 2х16 Gb/ EVGA 2080Ti/ СВО

  bartx3

Member
Статус: Не в сети
Регистрация: 21.04.2008
Фото: 15
Ну похвастаюсь и я что ли.

Ну чтож господа, вода пришла и вот я ее собрал. делюсь фото.
Вентиляторы
#77

Корпус,мать,бп
#77#77#77

Проц,память, кулерок
#77#77
#77#77

Видяха звук и ссд
#77#77#77
#77#77#77

Яблочный мониторчик
#77#77#77

Колоночки
#77

Клава.мышка,коврик
#77

Ну и как рабочее место выглядит
#77
#77#77

А вот и самое интересное, пришла посылка из америки
#77#77#77
#77#77#77
#77#77#77

Подготовка к установке воды
#77 #77 #77
#77 #77 #77

Установка ватера на акваеро, а так же расходомер и температурный датчик воды.
#77 #77 #77

Ну и самое главное. установка воды на все желеки и размещение всего этого дела в корпусе.
#77 #77 #77 #77 #77
#77 #77 #77 #77 #77
#77 #77 #77 #77 #77 #77

Проработав система день. все меня по температурам устроило, но к сожалению сдох инвертор от уф ламп, пришлось купить качественный на 8 ламп, и было решено сделать переразводку шлангов внутри копуса. так как были найденны более красивые и короткие пути.
В итоге получил -3.5 видимых шланга. сало заметнее свободнее.

Конечный вариант.
#77 #77 #77 #77
#77 #77
  Буржуй

Member
Статус: Не в сети
Регистрация: 20.10.2008
Откуда: Кривой Рог
Мой очередной ящик
#77 #77 #77 #77 #77 #77
  aggression

Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
Все, до НГ больше ни каких переделок.

СВО
• EK-Supremacy
• EK-FC680 GTX Lightning
• Laing DDC-Pumpe
• EK-DDC X-TOP
• Water Tank Z-Multi
• EK-CSQ Fitting
• EK-PSC Adapter 90°/45°
• Copper Radiator Quad with EK-UNI RAD Holder with 4x Scythe Gentle Typhoon
• Feser Tube - UV RED
• Corsair 750D

#77 #77 #77
еще
#77 #77 #77
#77 #77 #77

Всех с наступающим! :dance:

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★

  korn3r

Member
Статус: Не в сети
Регистрация: 26.09.2010
Откуда: рядом с БДТ
Фото: 18
На фоне вышеотписавшихся как-то даже стыдно свою первую СВО показывать.


    Водоблок CPU - EK-Supreme HF - Acetal+Nickel
    Водоблок GPU - EK-FC680 GTX
    Помпа - MCP35x
    Резервуар - MCP35x Res 2b
    Радиатор - Alphacool XT45 280
    Фитинги - EK-CSQ Fitting 10/13mm G1/4
    Диаметр шлангов - 11.5/9.5 [PVC]
    Корпус - Fractal Design Define Mini

#77
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 787 • Страница 31 из 40 • <  1 ... 28  29  30  31  32  33  34 ... 40  >
-

Список форумов » Тематические форумы » Системы охлаждения » Системы Жидкостного Охлаждения

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 12

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
